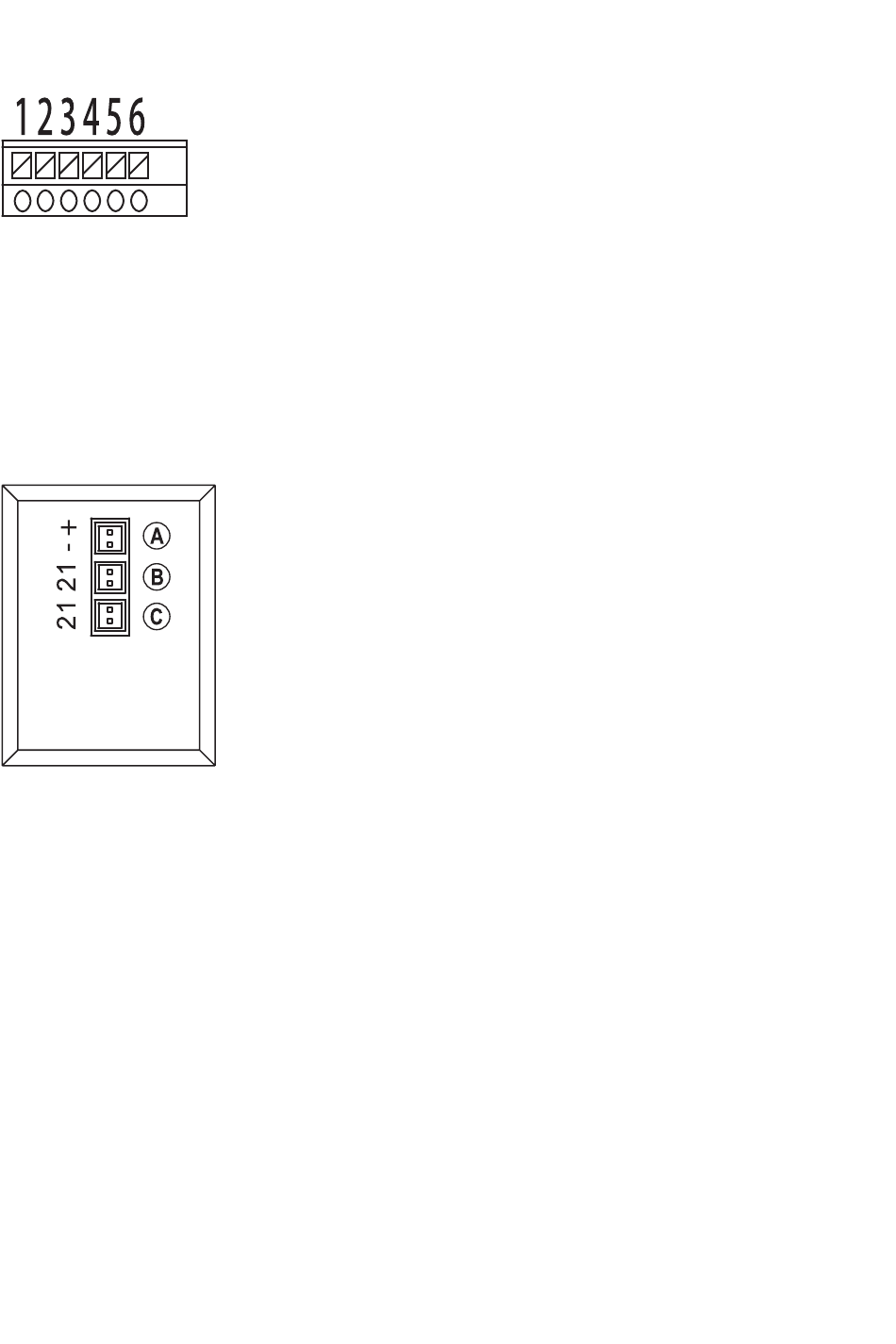

c) Anschlussbelegung
Außeneinheit:
Die 6 Klemmen der Außeneinheit sind wie folgt belegt:
1
Spannungs-/Stromversorgung (Pluspol) und Audio-/Video-Übertragung
2
Minus/GND/Masse
3
Türöffner #1: Minus/GND/Masse
4
Türöffner #1: Ausgang 15 V/DC, max. 1,2 A
5 + 6 Türöffner #2: Potentialfreier Schaltkontakt, Kontaktbelastbarkeit siehe Kapitel „Technische Daten"
Inneneinheit:
A
Spannungs-/Stromversorgung (15 V/DC, 1,2 A) über externes Steckernetzteil
B
Anschluss für Inneneinheit
Pin 1 = Spannungs-/Stromversorgung (Pluspol) und Audio-/Video-Übertragung
Pin 2 = Minus/GND/Masse
C
Bei dieser Version der Inneneinheit ohne Funktion
11
