WAGNER Vector GRIP Betriebsanleitung Seite 20

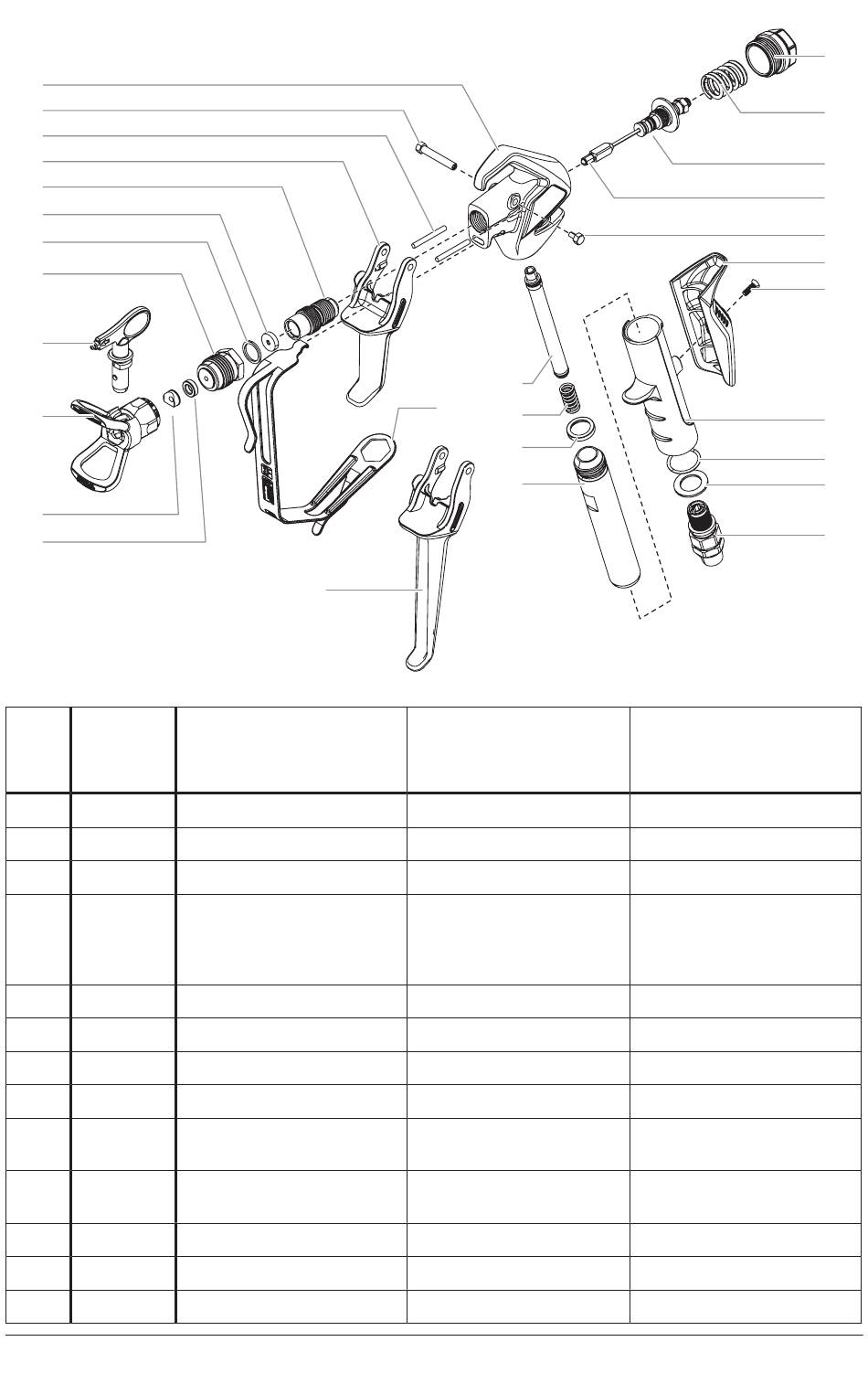

Lista de piezas • Elenco componenti • Lista de peças
1
2
3
4
5
6
7
8
9
10
11
12
Pos. Pieza #
# Pezzo
Peça n.º
1 ------
2
0538306
3 0538305
4
0538224
5
------
6 594-033
7
594-006
8 0538322
9
0553xxx
10 0289390
11
0297007
12
0508423
13
0538323
76
29
Descripción
Cabezal de la pistola
Tornillo del gatillo, largo
Pasador retráctil (2)
Conjunto de gatillo y
seguro, para pistola de dos
dedos (incluye artículos
2 y 17)
Carcasa superior
Asiento
Junta tórica de difusor
Difusor, 7/8"
Conjunto de la boquilla
(incluye artículos 11 y 12)
Protector de la boquilla,
7/8"
Junta de la boquilla
Junta de estanqueidad
Capacete
24
28
25
26
27
Descrizione
Testa della pistola
Vite del grilletto, lunga
Astina di comando (2)
Assemblaggio grilletto
e sicura, pistola a 2 dita
(include gli elementi 2
e 17)
Alloggiamento superiore
Appoggio
O ring del manicotto
Manicotto, 7/8"
Blocco dell'ugello (inclusi
articoli 9 e10)
Dispositivo di sicurezza
dell'ugello, 7/8"
Premistoppa dell'ugello
Premistoppa
Coperchio dell'estremità
Descrição
Cabeçote da pistola
Parafuso do gatilho, longo
Cavilha retráctil (2)
Conjunto do gatilho e
bloqueio, pistola de dois
dedos (inclui os itens 2
e 17)
Alojamento superior
Sede
Anel em O, difusor
Diffuser, 7/8"
Agulheta, completa (com
a peça 11-12)
Protecção da agulheta,
7/8"
Vedação da agulheta
Vedação
Tampa da extremidade
Vector Grip
13
14
15
16
17
18
19
20
21
22
23
