Danfoss EKE 1A Installationsanleitung Seite 5

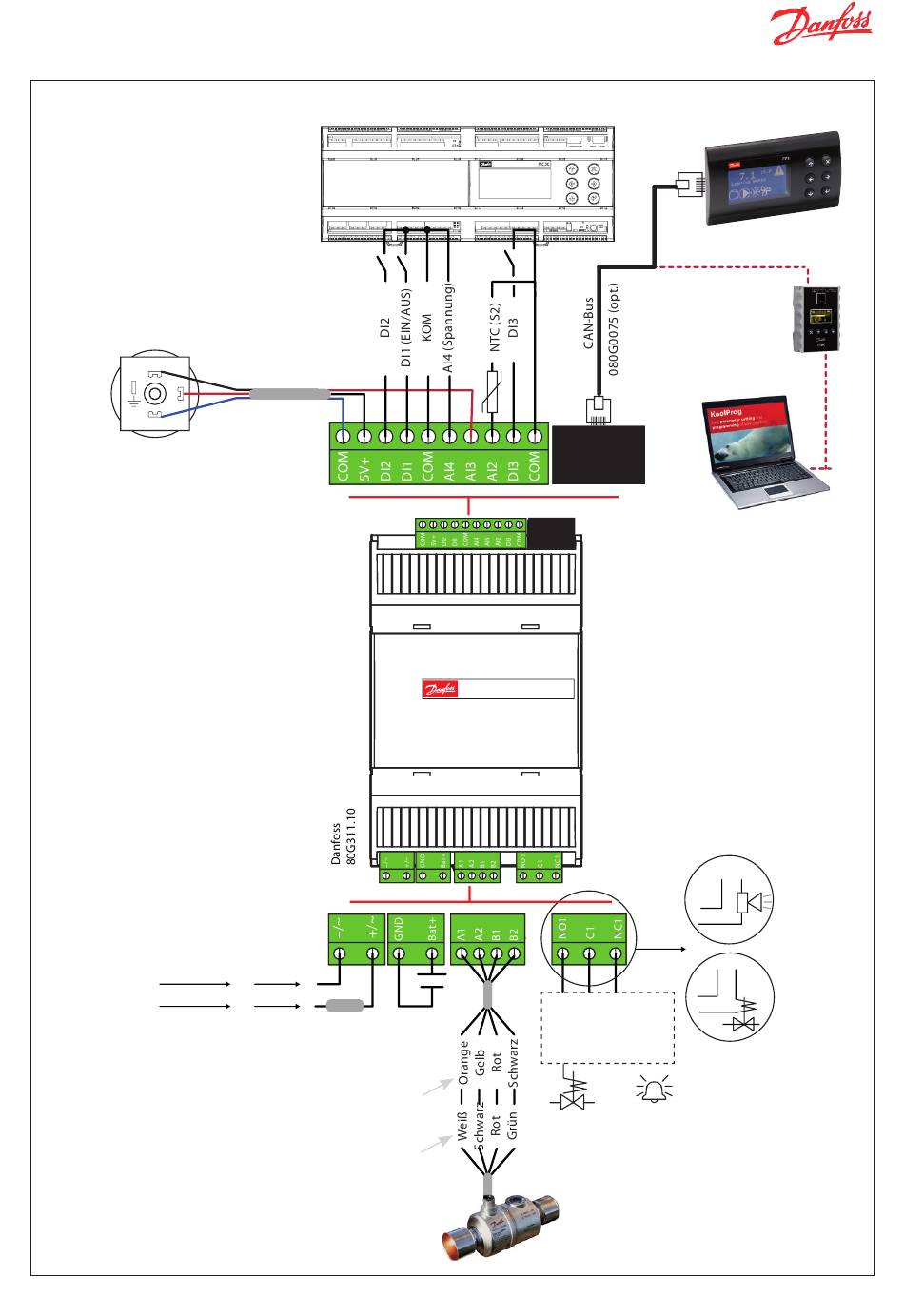

EKE 1A – Anschlussübersicht
Ratiometrischer
Druckmessumformer 0,5–4,5 V
1
3
2
z. B. AKS 32R
Spannungsversorgung
24 V AC
± 20 %
© Danfoss | DCS (az) | 2018.02
AKS-Kabelanschluss
060G1034
24 V DC
± 20 %
–
+
T-Sicherung
Batterie-
2,5 A
pufferung
(optional)
(optional)
Ventil ETS 6
Ventile ETS/
KVS Colibri,
CCMT, CTR
Führungsregler
C
CAN RJ CAN RJ
CAN RJ CAN RJ
CAN RJ
Superheat controller
Überhitzungsregler
EKE 1A - 080G5300
+
18 V
Stromlos geöffnetes
oder stromlos
geschlossenes Relais
EIN/AUS-
Magnetventil
MMIGRS2-Anzeige
CAN RJ
080G0072 (opt.)
MMIMYK-
PC-Tool KoolProg
C1 NC1
Power
C1 NO1
Power
(optional)
Alarm
DKRCC.PI.RS0.B4.03 | 5
