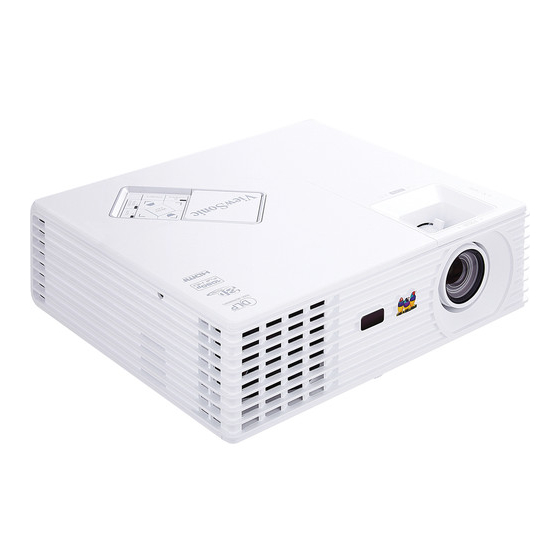

Verwandte Anleitungen für ViewSonic PJD7822HDL
Inhaltszusammenfassung für ViewSonic PJD7822HDL

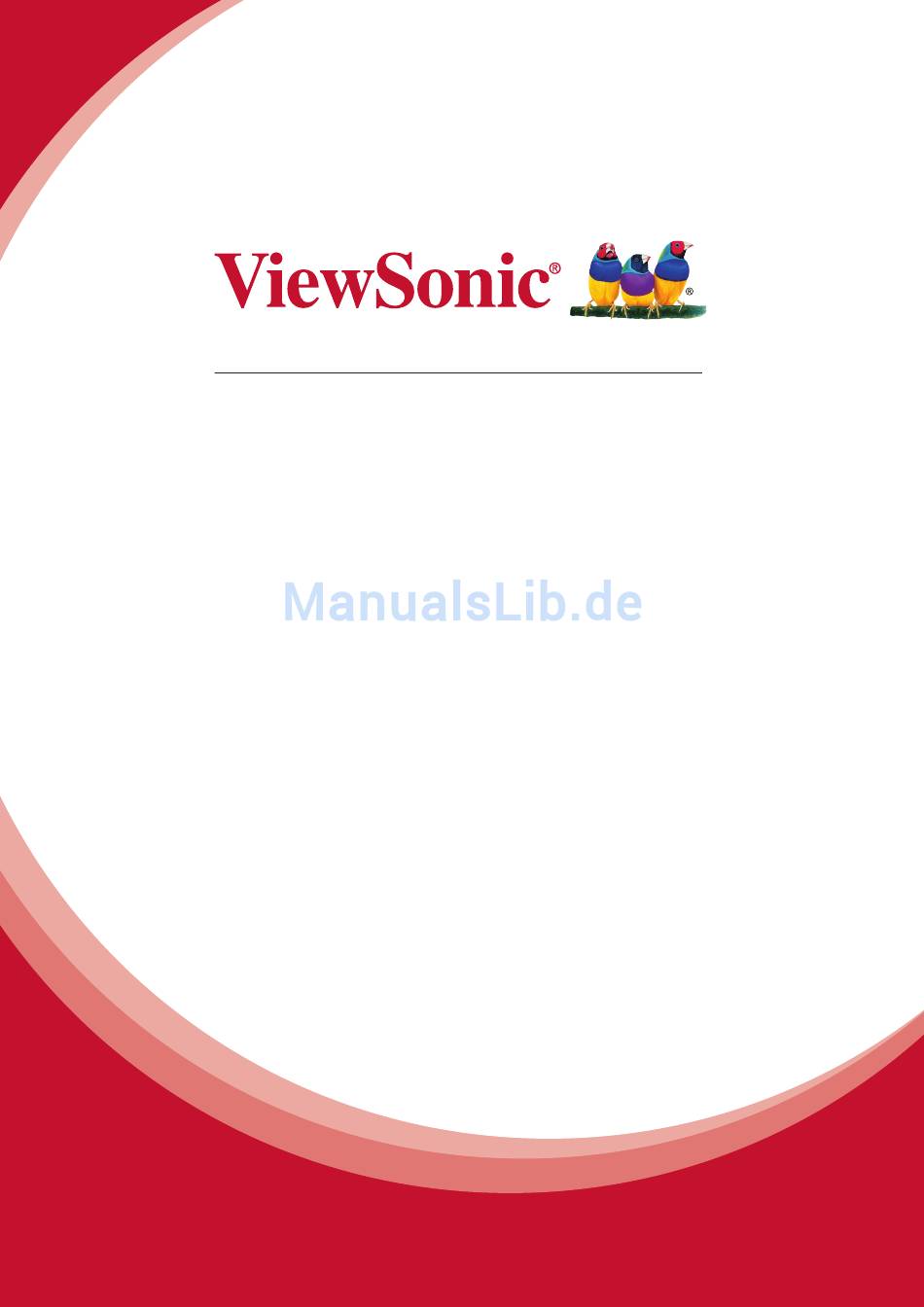

- Seite 1 PJD7822HDL DLP Projektor Bedienungsanleitung Modell Nr. VS16000...
- Seite 2 Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben; und wir sind uns sicher, dass Ihnen das von Ihnen gewählte ViewSonic-Produkt gute Dienste leisten wird. Wir möchten Ihnen nochmals dafür danken, dass Sie sich für ViewSonic entschieden haben!
-
Seite 3: Übereinstimmungserklärung
Übereinstimmungserklärung FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. -
Seite 4: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das Zeichen entspricht der Elektro- und Elektronikgeräte-Abfall-Richtlinie 2012/19/EG (WEEE). Das Zeichen zeigt an, dass dieses Gerät einschließlich leerer oder entsorgter Batterien oder Akkus NICHT als unsortierter Haushaltsmüll entsorgt werden darf, sondern die verfügbaren Rücknahme- und Sammelsysteme verwendet werden sollen. -
Seite 5: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche... - Seite 6 Wichtige Sicherheitshinweise 1. Lesen Sie diese Hinweise. 2. Bewahren Sie diese Hinweise auf. 3. Beachten Sie alle Warnungen. 4. Folgen Sie allen Anweisungen 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Mit einem weichen, trockenen Tuch reinigen. 7.
- Seite 7 Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic und das Logo mit den drei Vögeln sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association.
-
Seite 8: Produktregistrierung
Produktregistrierung Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken. -
Seite 9: Inhaltsverzeichnis
Inhalt Wichtige Verwendung der CEC-Funktion..39 Verwendung der 3D-Funktionen ..40 Sicherheitshinweise ..2 Verwendung des Projektors im Einleitung......5 Standbymodus ........41 Ausschalten des Projektors....41 Leistungsmerkmale ......5 Menübedienung ......... 42 Lieferumfang........6 Wartung ......51 Außenansicht des Projektors....7 Bedienelemente und Funktionen..8 Pflege des Projektors ...... -
Seite 10: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 11 - Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen. - Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden. - Orte in der Nähe von Feuermeldern - Orte mit Temperaturen über 40°C (104°F) - Orte in einer Höhe von über 3000 m (10000 Fuß).
-
Seite 12: Sicherheitshinweise Für Deckenmontage Des Projektors
Sicherheitshinweise für Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 13: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Funktionen „Dynamisch PC“ und „Dynamisch Film“ zum Anpassen des Stromverbrauchs der Lampe entsprechend der Helligkeit des projizierten Bildes •... -
Seite 14: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 15: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe „Projektor“ auf Seite 8 für Einzelheiten.) Lampenabdeckung Lüftungsöffnung (Auslass für heiße Luft) Vorderer IR-Fernbedienungssensor Einstellfuß Fokus- und Zoomringe Projektionslinse RS-232-Kontrollanschluss Typ-A-USB-Anschluss (für 5 V Strom) Typ-B-USB-Anschluss HDMI 1-Anschluss Rück-/Unterseite HDMI 2-Anschluss 10 11 16 17 Signaleingang für RGB (PC)/ Component Video (YPbPr/YCbCr) -
Seite 16: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor M E N U EXIT Fokusring Rechts Stellen Sie hiermit den Fokus des Aktiviert die Bedienfeld-Tastensperre. projizierten Bildes ein. Wenn das OSD-Menü aktiviert ist, Zoomring fungieren die Tasten # 3, # 4 und # 8 als Stellen Sie hiermit die Größe des Bildes Richtungstasten, mit denen Sie die ein. -
Seite 17: Fernbedienung
Fernbedienung Wenn Sie die Tasten für die Fernsteuerung der Maus verwenden Wählen Sie hiermit die gewünschten möchten (Page Up, Page Down, Menüelemente aus und nehmen Sie ), finden Sie unter „Verwendung der Maus-Fernbedienung“ auf Seite 11 Änderungen vor. weitere Einzelheiten. Enter Führt den im OSD-Menü... -
Seite 18: Fernbedienungscode
Mouse Auto Sync Wechselt zwischen dem Normal- und Ermittelt automatisch das beste Mausmodus. Bildtiming für das dargestellte Bild. Color Mode Page Up, Page Down, : Aktiv nach Dient der Auswahl eines verfügbaren Drücken auf Mouse. Auf dem Bildschirm Bildeinrichtungsmodus. zeigt ein Symbol an, das der Mausmodus Exit aktiviert ist. -
Seite 19: Verwendung Der Maus-Fernbedienung
Verwendung der Maus-Fernbedienung Die Fähigkeit, den Computer per Fernbedienung zu steuern, gibt Ihnen mehr Flexibilität bei Präsentationen. Schließen Sie den Projektor mit einem USB-Kabel an einen PC oder ein Notebook an, bevor Sie die Fernbedienung an Stelle der Computermaus verwenden. Unter „Anschließen eines Computers“... -
Seite 20: Wechseln Der Batterien In Der Fernbedienung
Wechseln der Batterien in der Fernbedienung Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung, und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung). Die Abdeckung lässt sich herunter schieben. Entnehmen Sie die ggf. -
Seite 21: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in vier Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in Bodennähe... - Seite 22 Tisch hinten Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert. Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist. Stellen Sie Tisch hinten im Menü EINSTELLUNGEN: STANDARD > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben.
-
Seite 23: Projektionsgrößen
Projektionsgrößen Siehe „Abmessungen“ auf Seite 61 für die Abmessungen der Linsenmitte dieses Projektors, bevor Sie die geeignete Position ermitteln. Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Oberfläche. • 16:9-Bild auf einer 16:9-Leinwand •... -
Seite 24: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •... -
Seite 25: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Der Projektor verfügt über VGA-Eingänge, über die Sie eine Verbindung zu IBM®- kompatiblen PCs und Macintosh®-Computern herstellen können. Zum Anschließen an ältere Versionen von Macintosh-Computern wird ein Macintosh-Adapter benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. -
Seite 26: Anschließen Von Videoquellgeräten
Anschließen von Videoquellgeräten Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • HDMI • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. -
Seite 27: Anschließen An Ein Hdmi-Gerät
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Komponenten-Adapter • (ViewSonic P/N: CB-00008906) -
Seite 28: Anschließen Eines S-Video-Quellgerätes
Anschließen eines S-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 29: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Drücken Sie auf dem Projektor oder auf der Fernbedienung auf POWER, um den Projektor zu starten Die POWER (Kontrollleuchte) bleibt blau, solange der Projektor eingeschaltet ist. -
Seite 30: Verwendung Der Menüs
Deutsch Schrägposition Projektorposition Tisch vorne Position Autom. Abschaltung Deaktiviert Phase Timer Deaktiviert H-Größe Bedientastenfeldsperre Zoom Startbild ViewSonic 3D-Einstellungen Meldung Farbverwaltung Standby-Einstellungen Analog RGB MENU Beenden Analog RGB MENU Beenden Drücken Sie zweimal* auf Verwenden Sie , um das Menü MENU/EXIT auf dem... -
Seite 31: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im OSD-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 32: Einleitung Eines Passwortrückrufes
PASSWORTRÜCKRUF dem Projektor oder auf Auto Sync auf der Notieren Sie den Rückrufcode und Fernbedienung. Auf dem Display des Projektors wenden Sie sich an ViewSonic Kundendienst. wird eine kodierte Nummer angezeigt. Rückrufcode: Notieren Sie die Nummer und schalten Sie den 0 2 1 2 Projektor aus. -
Seite 33: Deaktivierung Der Passwort-Funktion
Deaktivierung der Passwort-Funktion Um den Passwortschutz zu deaktivieren, wechseln Sie zum Menü EINSTELLUNGEN: ERWEITERT > Sicherheitseinstell. > Einschaltsperre zurück, nachdem Sie das OSD- Menüsystem geöffnet haben. Wählen Sie Aus aus, indem Sie auf drücken. Die Meldung PASSWORT EINGEBEN wird angezeigt. Geben Sie das aktuelle Passwort ein. •... -
Seite 34: Hdmi Eingangseinstellungen Ändern
• Welche Optionen in Farbmodus verfügbar sind, richtet sich nach der Art der Eingangssignals. Unter „Auswahl des Bildmodus“ auf Seite 31 finden Sie weitere Einzelheiten. • Siehe „Technische Daten des Projektors“ auf Seite 59 für die native Anzeigeauflösung auf diesem Projektor. Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. -
Seite 35: Automatische Einstellung Des Bildes
Blicken Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das intensive Licht können Ihre Augen möglicherweise geschädigt werden. Automatische Einstellung des Bildes In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dafür auf AUTO am Projektor oder auf Auto Sync auf der Fernbedienung. Innerhalb von 3 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein. -
Seite 36: Vergrößerung Des Bildes Und Suche Nach Details
Vergrößerung des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Verwendung der Fernbedienung Drücken Sie auf Magnify auf der Fernbedienung, um die Zoomleiste anzuzeigen. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern. -
Seite 37: Auswahl Des Bildformats
Auswahl des Bildformats Das Bildformat beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 38: Über Das Bildformat
Über das Bildformat In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto: Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. -
Seite 39: Optimierung Der Bildqualität
Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 40: Einstellung Des Benutzer 1/Benutzer 2 Modus
Videoeingangssignale: S-Video, Video, D-Sub / Comp. (YPbPr) / HDMI 1 / HDMI 2 Max. Helligkeit-Modus: Optimiert für Ansicht mit Tageslicht und einer für ein Wohnzimmer üblichen Umgebungshelligkeit. Spiele-Modus: Eignet sich für alle Arten von Unterhaltungsmedien, einschließlich Spielen und Videos. ViewMatch-Modus: Wechselt zwischen starker Helligkeit und akkurater Farbwiedergabe. -
Seite 41: Verwendung Von Bildschirmfarbe
Verwendung von Bildschirmfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. -
Seite 42: Einstellung Von Bildschärfe
Einstellung von Bildschärfe Markieren Sie das Menü BILD > Bildschärfe und drücken Sie auf Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild. Einstellung von Brilliant Color Markieren Sie das Menü BILD > Brilliant Color und drücken Sie auf Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. -
Seite 43: Farbverwaltung
Drücken Sie auf , um das zu ändernde Element zu markieren und ändern Sie die Werte durch Drücken von • Rot Plus/Grün Plus/Blau Plus: Einstellung der Kontraststufen von Rot, Grün und Blau. • Rot Minus/Grün Minus/Blau Minus: Einstellung der Helligkeitsstufen von Rot, Grün und Blau. -
Seite 44: Einstellen Des Präsentations-Timers
Drücken Sie auf , um Zunahme zu markieren. Stellen Sie die Werte dann ganz nach Bedarf ein, indem Sie auf drücken. Die Kontraststufe der von Ihnen ausgewählten Primärfarbe wird beeinflusst. Jede gemachte Änderung wird sofort im Bild erkenntlich. Wiederholen Sie die Schritte 3 bis 6 für weitere Farbeinstellungen. Stellen Sie sicher, dass Sie alle gewünschten Einstellungen vorgenommen haben. - Seite 45 Drücken Sie auf , um Erinnerungs-Signalton zu markieren, und bestimmen Sie, ob Sie Erinnerung für Signalton aktivieren wollen, indem Sie auf drücken. Wenn Sie Ein auswählen, ertönt während der letzten 30 Sekunden eines Countdowns/ -ups ein doppelter Signalton. Ein dreifacher Signalton ist zu hören, wenn der Timer abgelaufen ist.
-
Seite 46: Ausblenden Des Bildes
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste auf dem Projektor oder Blank auf der Fernbedienung das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. -
Seite 47: Verwendung Des Projektors An Hohen Orten
Verwendung des Projektors an hohen Orten Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m –3000 m über dem Meeresspiegel mit einer Temperatur von 5°C–25°C benutzen. ACHTUNG Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Temperatur zwischen 5°C und 35°C liegt. -
Seite 48: Verwendung Der 3D-Funktionen
Verwendung der 3D-Funktionen Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen. Wenn das 3D-Signal von einem HDMI 1.4a kompatiblen Gerät stammt, erkennt der Projektor das Signal für die 3D-Synchronisierung Informationen und projiziert Bilder automatisch im 3D-Format, nachdem sie erkannt wurden. -
Seite 49: Verwendung Des Projektors Im Standbymodus
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter EINSTELLUNGEN: STANDARD > Standby- Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen. -
Seite 50: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü... -
Seite 51: Einstellungen
Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Timer Aus/30 min/1 Std/2 Std/ Sleeptimer EINSTELLUNGEN: 3 Std/4 Std/8 Std/12 Std STANDARD Bedientastenfeldsperre Ein/Aus Schwarz/Blau/ViewSonic/ Startbild Meldung Ein/Aus Energiesparen Ein/Aus Aktiver VGA- Ein/Aus Standby- Ausgang Einstellungen Aktives Audio aus... -
Seite 52: Einstellungen: Erweitert
Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Ein/Aus Ton aus Ein/Aus Audioeinstellungen Lautstärke 5 Sek./10 Sek./15 Sek./ Menü-Anzeigezeit 20 Sek./25 Sek./30 Sek. Menüeinstellungen Mitte/Oben links/Oben Menüposition rechts/Unten links/ Unten rechts Verd. Untert. Ein/Aus aktiviert Verd. Untertitel Untert.-Version CC1/CC2/CC3/CC4 Lampenmodus Normal/Sparmodus Lampentimer zurücks. Lampeneinstellungen Entsprechende Lampenstunden... -
Seite 53: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Korrigiert die Farbe des projizierten Bildes, wenn die Bildschirmfarbe Projektionsfläche nicht weiß ist. Unter „Verwendung von Bildschirmfarbe“ auf Seite 33 finden Sie weitere Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. - Seite 54 Funktion Beschreibung Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Projektorbildes für Ihren Eingangssignaltyp optimieren. Farbmodus Unter „Auswahl des Bildmodus“ auf Seite 31 finden Sie weitere Einzelheiten. Dient der Auswahl eines Bildmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung des Bildes basierend auf den Referenzmodus Auswahlmöglichkeiten, die weiter unten auf dieser Seite...
-
Seite 55: Beschreibung
Funktion Beschreibung Schnelle Auto- Unter „Wechseln des Eingangssignals“ auf Seite 25 finden Sie Suche weitere Einzelheiten. HDMI Format Unter „HDMI Eingangseinstellungen ändern“ auf Seite 26 finden Sie weitere Einzelheiten. HDMI Bereich Ermöglicht, dass der Projektor den Stromverbrauch automatisch verringert, wenn nach einem festgelegten Zeitraum kein DynamicEco Eingangssignal ermittelt wird. - Seite 56 Funktion Beschreibung Legt die Sprache des OSD-Menüs fest. Unter „Verwendung der Sprache Menüs“ auf Seite 22 finden Sie weitere Einzelheiten. Der Projektor kann an der Decke eines Raumes oder hinter einer Projektorposi- Leinwand mit einem oder mehreren Spiegeln installiert werden. Unter „Auswählen des Standortes“...
-
Seite 57: Audioeinstellungen
Funktion Beschreibung Ein Modus für den Betrieb an hohen Orten. Unter „Verwendung Höhenmodus des Projektors an hohen Orten“ auf Seite 39 finden Sie weitere Einzelheiten. Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)- Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch zwischen Normal- und Sparmodus, je nach entdecktem Eingangsbild. -
Seite 58: Präsentations-Timer
Funktion Beschreibung Lampenmodus Unter „Einstellung von Lampenmodus auf Sparmodus“ auf Seite 52 finden Sie weitere Einzelheiten. Lampentimer zurücks. Lampeneinstel- Unter „Zurücksetzen des Lampentimers“ auf Seite 56 finden Sie lungen weitere Einzelheiten. Entsprechende Lampenstunden Siehe „Lampenbetriebssystem“ auf Seite 52, um zu erfahren, wie die Gesamtbetriebsstunden berechnet werden. -
Seite 59: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Projektionslinse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. -
Seite 60: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. So holen Sie Informationen über Lampenbetriebsstunden ein: Drücken Sie auf MENU/EXIT auf dem Projektor oder auf Menu auf der Fernbedienung und dann auf bis das EINSTELLUNGEN: ERWEITERT- Menü... -
Seite 61: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Wenn die LAMP (Kontrollleuchte) rot leuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an den Fachhandel. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. -
Seite 62: Lampe Auswechseln
Reinigungsmaterial. Achten Sie auf die scharfen Kanten im Lampengehäuse. Waschen Sie Ihre Hände, nachdem Sie die Lampe ausgetauscht haben. • Es wurden nur von ViewSonic zugelassene Lampen mit diesem Projektor getestet. Wenn Sie andere Lampen verwenden, kann es zu einem elektrischen Schlag oder Feuer kommen. - Seite 63 Lösen Sie die Befestigungsschraube der Lampe. Trennen Sie den Lampenanschluss vom Projektor und heben Sie anschließend den Griff an, so dass er steht. Ziehen Sie die Lampe mit dem Griff aus dem Projektor. ACHTUNG • Wenn sie zu schnell herausgezogen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen.
-
Seite 64: Zurücksetzen Des Lampentimers
Bringen Sie den Lampenschutzfilm, der mit der neuen Lampe geliefert wird, im Lampenfach an. Bringen Sie die Lampenabdeckung wieder am Projektor an. Ziehen Sie die Schrauben zur Sicherung der Lampenabdeckung an. ACHTUNG • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. - Seite 65 Signalleuchten Signalleuchte Status und Beschreibung POWER TEMP LAMP Betriebsanzeigen Blau Standby-Modus Blinkend Blau Einschalten Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten Blinkend Lampenanzeigen Blau Der Projektor benötigt Sekunden zur Abkühlung. Blinkend Der Projektor wurde automatisch ausgeschaltet. Wenn Sie versuchen, den Projektor wieder einzuschalten, wird er erneut ausgeschaltet.
-
Seite 66: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Projektor und in die Über das Netzkabel wird kein Strom Steckdose. Wenn die Steckdose über einen zugeführt. Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 67: Technische Daten
Technische Daten Technische Daten des Projektors • Alle Daten können ohne Bekanntmachung geändert werden. • Nicht alle Modelle können in Ihrer Region erworben werden. Allgemein Produktname DLP Projektor Optische Daten Auflösung 1920 x 1080 Anzeigesystem 1-CHIP DMD Lampe 210 W-Lampe Elektrische Anschlusswerte Stromversorgung AC100–240V, 50-60 Hz (Automatisch) -
Seite 68: Bedienfeld
Ausgänge 15-polige D-Sub Buchsen x 1 RGB-Ausgang PC-Audiobuchse x 1 Audiosignalausgang USB-Anschluss Typ A x 1 (für 5 V Strom) 2 Watt x 1 Lautsprecher Bedienfeld Serielle RS-232- 9-polig x 1 Steuerung k. A. Serielle USB-Steuerung Typ Mini B x 1 (Vorderseite) IR-Empfänger Umgebungsbedingungen Betriebstemperatur... -
Seite 69: Abmessungen
Abmessungen 268 mm (B) x 84,4 mm (H) x 221 mm (T) (ohne Auswölbungen) M E N U 84,4 EXIT Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) 110.05 Einheit: mm... -
Seite 70: Timingtabelle
Timingtabelle Unterstütztes Timing für PC-Eingang Vertikale Horizontale Pixeltakt- Auflösung Modus Frequenz Frequenz frequenz (Hz) (kHz) (MHz) 720 x 400 720x400_70 70,087 31,469 28,3221 VGA_60** 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000 SVGA_60**... -
Seite 71: Unterstütztes Timing Für Component-Yp
Unterstütztes Timing für Component-YP -Eingang Horizontale Vertikale Pixelfrequenz Timing Auflösung Frequenz Frequenz (Hz) (MHz) (kHz) 480i* 720 x 480 15,73 59,94 13,5 480p* 720 x 480 31,47 59,94 576i* 720 x 576 15,63 13,5 576p* 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25... - Seite 72 • *****Unterstütztes Timing für 3D-Signal mit Frame Sequential und Oben-Unten Formaten. Vertikale Horizontale Pixeltaktfre- Auflösung Modus Frequenz Frequenz quenz (MHz) (Hz) (kHz) 720 x 400 720x400_70 70,087 31,469 28,3221 VGA_60** 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500...
-
Seite 73: Informationen Zum Urheberrecht
Copyright Copyright 2014. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 74: Anhang
Anhang IR-Steuerungstabelle Code A Taste Format Byte1 Byte2 Byte3 Byte4 Power Auto Sync Video Source Color Mode Nach oben / Taste S + Nach links Enter Rechts Nach unten / Taste S - Menu My Button Exit Linke Maustaste Rechte Maustaste PgUp PgDn Mouse... - Seite 75 Code B Taste Format Byte1 Byte2 Byte3 Byte4 Power Auto Sync Video Source Color Mode Nach oben / Taste S + Nach links Enter Rechts Nach unten / Taste S - Menu My Button Exit Linke Maustaste Rechte Maustaste PgUp PgDn Mouse Magnify...
-
Seite 76: Rs232-Befehlstabelle
Startbild schwarz 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67 Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Startbild ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Schreiben Startbild Startbild 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A... - Seite 77 Meldung Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Schreiben Meldung Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Meldung 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 Lesen Meldung Status 0x85 Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Tisch hinten...
- Seite 78 Farbtemperatur T1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66 Farbtemperatur T2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67 Schreiben Farbtemperatur T3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x02 0x68 Farbtemperatur Farbtemperatur T4 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69 Farbtemperatur 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 Lesen...
- Seite 79 Eingangsquelle VGA 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68 VGA2 Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 Schreiben HDMI Quelleneingang Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65 Composite Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x06 0x66...
- Seite 80 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67...
- Seite 81 Schnellabschaltung 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68 Schreiben Schnellabschal- Schnellabschaltung 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69 tung Schnellabschaltung 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B Lesen Status 0x69 Brilliant Color aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D Schreiben Brilliant Color ein...
-
Seite 82: Kundendienst
Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope.com/de/ service_deu@viewsoniceurope. Deutschland com/de/ support/call-desk/ www.viewsoniceurope. -
Seite 83: Eingeschränkte Garantie
-Projektor ® Garantieumfang: ViewSonic gewährleistet, dass die Produkte während des Garantiezeitraums frei von Material- und Herstellungsfehlern sind. Wenn ein Produkt während des Garantiezeitraums Material- oder Herstellungsfehler aufweist, wird ViewSonic nach eigenem Ermessen das Produkt entweder reparieren oder durch ein vergleichbares Produkt ersetzen. Ersatzprodukte oder -teile können reparierte oder überholte Teile und Komponenten enthalten. - Seite 84 Marktgängigkeit und der eignung für einen bestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden,...
