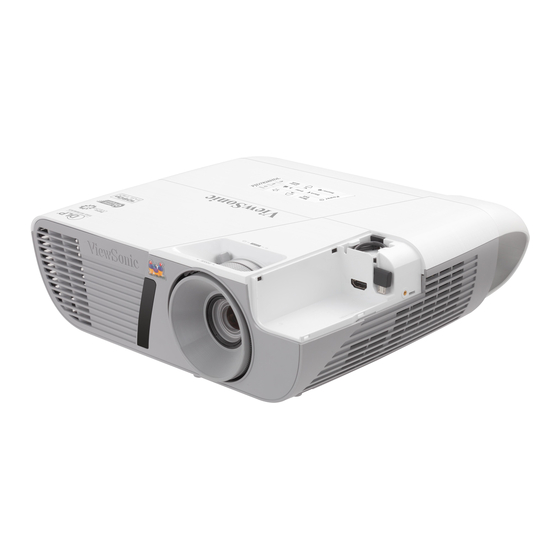

- Seite 1 PJD7828HDL/PJD7831HDL/ PJD7836HDL DLP Projektor Bedienungsanleitung Modell Nr. VS16230/VS16231/VS16233...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren. -
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Einstellen des Präsentations-Timers.. 39 Ausblenden des Bildes....... 40 Sicherheitsanweisungen...2 Sperren der Bedientasten ....40 Einleitung......5 Erstellen eines eigenen Startbildes ..41 Verwendung des Projektors an Leistungsmerkmale ......5 hohen Orten ........41 Lieferumfang........6 Verwendung der CEC-Funktion..42 Außenansicht des Projektors.... -
Seite 7: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 Stellen Sie den Projektor nicht an folgenden Standorten auf: - Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein. - Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.
-
Seite 9: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 10: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Dynamischer Modus zum Anpassen des Stromverbrauchs der Lampe entsprechend der Helligkeit des projizierten Bildes. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann. -
Seite 11: Lieferumfang
Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. PJD7836HDL PJD7828HDL/PJD7831HDL Projektor Netzkabel CD mit VGA-Kabel Benutzerhandbuch in Kurzanleitung mehreren Sprachen Fernbedienung und Batterien Kabeldurchlassabdeckung Optionales Zubehör Ersatzlampe (RLC-100 für PJD7828HDL/PJD7831HDL. RLC-101 für PJD 36HDL.) Tragetasche VGA-Komponenten-Adapter Staubfilter... -
Seite 12: Außenansicht Des Projektors
Lüftungsöffnung (Auslass für heiße Luft) Vorderer IR-Fernbedienungssensor Einstellfuß Linsenverstellrad Fokus- und Zoomringe HDMI/MHL-2 Anschluss Micro-USB Kabel Projektionslinse Audiosignalausgang PJD7828HDL/PJD7831HDL Audiosignal Eingangsbuchse 2/ Mikrofon Audiosignal Eingangsbuchse 1 S-Video-Eingang Videoeingangsbuchse USB Anschluss-1 (5V/2A Ausgang) HDMI-1 Anschluss Signalausgang für RGB Eingangsbuchse für RGB (PC)/... -
Seite 13: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor PJD7836HDL PJD7828HDL/PJD7831HDL PJD7836HDL PJD7828HDL PJD7831HDL Fokusring Source Stellen Sie hiermit den Fokus des Zeigt die Quellenauswahlleiste an. projizierten Bildes ein. (Hilfe) Zoomring Zeigt das HILFE Menü durch 3- Stellt die Größe des projizierten Bildes ein. sekündiges Drücken an. - Seite 14 Color Mode Rechts Dient der Auswahl eines verfügbaren Wählen Sie hiermit die gewünschten Bildeinrichtungsmodus. Menüelemente aus und nehmen Sie (Keystone-Tasten) Änderungen vor. Dient der manuellen Korrektur von (Bedientastenfeldsperre) Bildverzerrungen, die durch den Aktiviert die Bedienfeld-Tastensperre. Projektionswinkel hervorgerufen werden. Um die Bedientasten zu entsperren, Links drücken Sie 3 Sekunden lang auf Wählen Sie hiermit die gewünschten...
-
Seite 15: Fernbedienung
Wählen Sie D-Sub / Comp. für die (OSD)-Menü ausgewählten Anzeige aus. Menübefehl aus. • VIDEO Zeigt die Eckenanp. Seite an. (nur Wählen Sie Video für die Anzeige PJD7828HDL/PJD 36HDL) aus. Menu • HDMI/MHL Aktiviert das On-Screen Display (OSD)-Menü. Wählen Sie HDMI/MHL für die Anzeige aus. -
Seite 16: Den Laser Pointer Verwenden
Laser (Rechte Maustaste) Aktiviert den Laserpointer für Hat die gleiche Funktion wie die rechte Präsentationszwecke. Maustaste, wenn der Mausmodus aktiviert ist. Exit Wechselt zum vorherigen OSD-Menü Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist. zurück, schließt das Menü und speichert Mouse die Menüeinstellungen. -
Seite 17: Fernbedienungscode
Fernbedienungscode Dem Projektor können 8 unterschiedliche Fernbedienungscodes zugewiesen werden, 1 bis 8. Wenn mehrere in der Nähe befindliche Projektoren gleichzeitig in Betrieb sind, können Sie durch Wechseln des Fernbedienungscodes verhindern, dass es zu Störungen durch andere Fernbedienungen kommt. Stellen Sie erst den Fernbedienungscode für den Projektor und dann den für die Fernbedienung ein. -
Seite 18: Effektive Reichweite Der Fernbedienung
Effektive Reichweite der Fernbedienung Der Sensor für die Infrarot (IR)-Fernbedienung befindet sich auf der Vorderseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und dem Sensor darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. -
Seite 19: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden 4 Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in... -
Seite 20: Projektionsgrößen
Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche. • 16:9-Bild auf einer 16:9-Leinwand • 16:9-Bild auf einer 4:3-Leinwand (e): Leinwand (f): Mitte der Objektivlinse PJD7828HDL/PJD7831HDL 16:9-Bild auf einer 16:9-Leinwand 16:9-Bild auf einer 4:3-Leinwand (b) Projektionsab- (b) Projektions- stand Vertikaler abstand Vertikaler Leinwandgröße... - Seite 21 PJD 36HDL 16:9-Bild auf einer 16:9-Leinwand (b) Projektionsabstand (d) Vertikaler Abstand Leinwandgröße (c) Bildhöhe [m (Zoll)] [cm (Zoll)] [Zoll (m)] [cm (Zoll)] min. max. min. max. (0,8) (30) (39) (15) (0,7) (2,2) (1,0) (40) (52) (20) (1,0) (2,9) (1,3) (50) (65) (25) (1,2)
-
Seite 22: Projektionslinse Vertikal Verschieben ( Pjd7836Hdl )
Projektionslinse vertikal verschieben (PJD 36HDL) Die Steuerung der vertikalen Verschiebung der Objektivlinse ermöglicht eine flexible Installation des Projektors. Sie können den Projektor somit etwas ober- oder unterhalb der obersten Ebene des projizierten Bildes aufstellen. Sie können das Rad verwenden, um die Projektionslinse nach oben und unten innerhalb des erlaubten Rahmens und abhängig von der gewünschten Bildposition zu verschieben. -
Seite 23: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“... -
Seite 24: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN des Projektors an. Wenn Sie von der Fern-Maussteuerungsfunktion Gebrauch machen möchten, schließen Sie das größere Ende eines USB-Kabels an den USB-Anschluss des Computers und das kleinere Ende an den MINI USB-Anschluss des Projektors an. -
Seite 25: Anschließen Von Videoquellgeräten
Anschließen von Videoquellgeräten Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • HDMI • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. -
Seite 26: Anschließen An Ein Hdmi-Gerät
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Komponenten-Adapter (ViewSonic P/N: CB-00008906) -
Seite 27: Anschließen Eines S-Video-Quellgerätes
Anschließen eines S-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 28: Wiedergabe Von Ton Über Den Projektor
Wiedergabe von Ton über den Projektor Sie können während einer Präsentation den Projektorlautsprecher (gemischtes Mono) verwenden und zudem separate verstärkte Lautsprecher an die AUDIO OUT-Anschlüsse des Projektors anschließen. Falls Sie über ein separates Tonsystem verfügen, ist es empfehlenswert, den Audioausgang Ihrer Videoquelle an dieses Tonsystem anzuschließen und nicht an den Monoaudioprojektor. -
Seite 29: Verwendung Der Kabeldurchlassabdeckung
Verwendung der Kabeldurchlassabdeckung Die Kabeldurchlassabdeckung hilft Ihnen beim Verdecken und Verlegen der Kabel, die an der Rückseite des Projektors angeschlossen sind. Dies ist besonders dann hilfreich, wenn der Projektor an der Decke oder Wand montiert ist. Stellen Sie sicher, dass die Kabel richtig mit dem Projektor verbunden sind. -
Seite 30: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie auf Power, um den Projektor zu starten. -
Seite 31: Verwendung Der Menüs
Position Phase Sprache Deutsch H-Größe Projektorposition Tisch vorne Zoom Menüeinstellungen Timer Deaktiviert Startbild ViewSonic Analog RGB Bildschirmaufn. MENÜ Beenden Meine Schaltfläche Auto Erweitert Analog RGB MENÜ Beenden Drücken Sie zwei* Mal auf Verwenden Sie , um das Menü Exit, um das Menü zu verlassen... -
Seite 32: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 33: Einleitung Eines Passwortrückrufes
Drücken Sie 3 Sekunden lang auf der PASSWORTRÜCKRUF Fernbedienung auf Auto Sync. Auf dem Display Notieren Sie den Rückrufcode und des Projektors wird eine kodierte Nummer wenden Sie sich an ViewSonic. Kundendienst. angezeigt. Rückrufcode: Notieren Sie die Nummer und schalten Sie den X X X X Projektor aus. -
Seite 34: Wechseln Des Eingangssignals
• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5 Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen. Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen. -
Seite 35: Hdmi Eingangseinstellungen Ändern
HDMI Eingangseinstellungen ändern Falls Sie den Projektor an ein Gerät (wie z.B. einem DVD oder Blu-ray Player) über den HDMI Eingang des Projektors anschließen möchten und die projizierte Bild falsche Farben anzeigt, ändern Sie bitte den Farbraum auf einen Bereich, der dem Farbraum des Ausgabegerätes entspricht. -
Seite 36: Automatische Einstellung Des Bildes
Bildes zu korrigieren. • Verwendung des OSD-Menüs (nur PJD7831HDL/PJD 36HDL ) Für PJD7828HDL: DISPLAY > Öffnen Sie das OSD-Menü und gehen Sie zum Menü Schrägposition. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie , um die Schrägposition unten im Bild zu korrigieren. - Seite 37 Drücken Sie auf Vertikal und auf , um die Schrägposition oben im Bild zu korrigieren oder drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren. Sie können auch Horizontal markieren und auf drücken, um die Schrägposition auf der rechten Seite des Bildes zu korrigieren. Drücken Sie auf , um die Schrägposition auf der linken Seite des Bildes zu korrigieren.
-
Seite 38: Vergrößerung Des Bildes Und Suche Nach Details
Vergrößerung des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Verwendung der Fernbedienung Drücken Sie auf auf der Fernbedienung, um die Zoomleiste anzuzeigen. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern. - Seite 39 Auto: Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es 16:10-Bild weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.
-
Seite 40: Optimierung Der Bildqualität
Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 41: Feinabstimmung Der Bildqualität In Den Benutzermodi
Feinabstimmung der Bildqualität in den Benutzermodi Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung. Sie können diese Funktionen nach Bedarf anpassen. Einstellung von Helligkeit Rufen Sie das BILD > Helligkeit Menü auf und drücken Sie auf Je höher der Wert ist, desto heller wird das Bild. Je geringer die Einstellung ist, desto dunkler erscheint das Bild. -
Seite 42: Einstellung Von Brilliant Color
Einstellung von Brilliant Color Rufen Sie das BILD > Erweitert > Brilliant Color Menü auf und drücken Sie auf Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. -
Seite 43: Farbverwaltung
Farbverwaltung Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist. Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. -
Seite 44: Einstellen Des Präsentations-Timers
Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Drücken Sie auf der Fernbedienung auf , um auf das Menü Präsentations-Timer zuzugreifen, oder wechseln Sie zum Menü... -
Seite 45: Ausblenden Des Bildes
Um den Timer zu beenden, gehen Sie folgendermaßen vor: Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Erweitert > Präsentations-Timer. Markieren Sie Aus. Drücken Sie auf Enter. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja und drücken Sie zur Bestätigung auf Enter. Es erscheint die Meldung „Timer ausgeschaltet!“... -
Seite 46: Erstellen Eines Eigenen Startbildes
Erstellen eines eigenen Startbildes Zusätzlich zur Auswahl des voreingestellten Startbildes des Projektors über das Schwarz , Blau, oder ViewSonic können Sie ein eigenes Startbild in Form eines Bildes erstellen, das von Ihrem Computer oder einer Videoquelle projiziert wird. Erstellen eines eigenen Startbildes: Projizieren Sie das Bild, das Sie als Starbild verwenden möchten, von einem... -
Seite 47: Verwendung Der Cec-Funktion
Verwendung der CEC-Funktion Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. -
Seite 48: Einstellung Des Tons
Aktiver VGA-Ausgang Wählen Sie Ein aus, wird ein VGA-Signal ausgegeben, wenn an die Anschlüsse COMPUTER IN und COMPUTER OUT Geräte richtig angeschlossen wurden. Der Projektor gibt nur das Signal aus, das über COMPUTER IN empfangen wird. Aktives Audio aus Wählen Sie Ein aus, wird ein Audiosignal ausgegeben, wenn an die Anschlüsse AUDIO IN 1 Geräte richtig angeschlossen wurden. -
Seite 49: Die Lautstärke Des Mikrofons Anpassen
Das ausgewählte Eingangssignal bestimmt, welcher Ton über den Lautsprecher des Projektors ausgegeben wird und welchen Ton der Projektor ausgibt, wenn eine Verbindung mit AUDIO OUT besteht. Wenn Sie z.B. das Signal D-sub / Comp. 1 auswählen, kann der Projektor Ton ausgeben, den er über AUDIO IN 1 empfängt. •... -
Seite 50: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü... - Seite 51 Menü-Anzeigezeit 5 s/10 s/15 s/20 s/25 s/30 s Menüeinstellun- Mitte/Oben links/ Menüposition Oben rechts/Unten links/ Unten rechts Deaktiviert/5 min/10 min/ EINSTEL- Timer 15 min/20 min/25 min/30 min LUNGEN: Schwarz /Blau/ViewSonic/ Standard Startbild Bildschirmaufn./Aus Bildschirmaufn. Auto/Projektion (Projektorposition)/ Menüposition/Farbtemp./Helligkeit/Kontrast/ Meine 3D-Einstellungen/Bildschirmfarbe/Startbild/ Schaltfläche Meldung/Schnelle Auto-Suche/CEC/DCR/ Verd.
- Seite 52 Hauptmenü Untermenü Optionen Muster Aus/Testkarte Meldung Ein/Aus Timer-Intervall Timer-Anzeige EINSTELLUN- Erweitert Timer-Position Präsentations- GEN: Standard Timer Timer-Zählmethode Erinnerungs-Signalton Zählen beginnen/Aus Höhenmodus Ein/Aus Ein/Aus Standard/Sprache/ Audiomodus Unterhaltung Ton aus Ein/Aus Audiolautstärke Audioeinstellungen Audio In 2 Audio/Mikrofon Mikrofonlautstärke Ton Ein/Aus Ein/Aus Verd. Untert. Ein/Aus aktiviert Verd.
-
Seite 53: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Siehe „Verwendung von Bildschirmfarbe“ auf Seite 35 für weitere Einzelheiten. Bildschirmfarbe Diese Funktion steht nur zur Verfügung, wenn ein PC- Eingangssignal ausgewählt ist. Siehe „Auswahl des Bildformats“ auf Seite 33 für weitere Bildformat Einzelheiten. Siehe „Korrektur der Schrägprojektion“... - Seite 54 Funktion Beschreibung HDMI- Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 30 für weitere Einzelheiten. Einstellungen Farbe Siehe „Einstellung von Farbe“ auf Seite 36 für weitere Einzelheiten. Farbton Siehe „Einstellung von Farbton“ auf Seite 36 für weitere Einzelheiten. Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder S-Video-Eingangssignal mit NTSC System ausgewählt ist.
-
Seite 55: Einschalten
Schnelle Auto- Siehe „Wechseln des Eingangssignals“ auf Seite 29 für weitere Einzelheiten. Suche Siehe „Verwendung der 3D-Funktionen“ auf Seite 42 für 3D-Einstellungen weitere Einzelheiten. Standby- Siehe „Verwendung des Projektors im Standbymodus“ auf Seite 42 für weitere Einzelheiten. Einstellungen Computer Die Auswahl von Aktivieren ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird. - Seite 56 Funktion Beschreibung Die Auswahl von Aktivieren aktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den Abkühlvorgang nicht starten. Die Auswahl von Deaktiviert deaktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den normalen Abkühlvorgang starten. Schnellabschal- Wenn Sie versuchen, den Projektor nach dem tung Herunterfahren sofort wieder zu starten, könnte er sich nicht einschalten lassen und wird den Abkühlvorgang...
-
Seite 57: Audioeinstellungen
Funktion Beschreibung Hiermit können Sie eine Direkttaste auf der Meine Schaltfläche Fernbedienung festlegen. Muster Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint. Meldung Wenn Sie Ein auswählen, werden auf dem Bildschirm Erweitert... -
Seite 58: Rücksetzen
Funktion Beschreibung Lampenmodus Siehe „Einstellung von Lampenmodus auf Eco“ auf Seite 56 für weitere Einzelheiten. Lampenstunden zurücksetzen Lampeneinstel- Stellt den Lampentimer zurück, nachdem die neue Lampe lungen installiert wurde. Wenden Sie sich bitte an Fachpersonal, um die Lampe zu wechseln. Lampenstunden Siehe „Lampenbetriebssystem“... -
Seite 59: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 60: Verwendung Des Staubfilters (Optionales Zubehör)
Verwendung des Staubfilters (optionales Zubehör) ACHTUNG • Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird. • Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen. •... -
Seite 61: Lampeninformationen
Den Filter-Timer zurücksetzen Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert > Filtereinstellungen Menü Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten. -
Seite 62: Einstellung Sleeptimer
„Signalleuchten“ auf Seite 58 für weitere Einzelheiten. Lampe auswechseln Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Bitte kontaktieren Sie Fachpersonal, um die Lampe auszuwechseln. Typennummer der Ersatzlampe: • PJD7828HDL/PJD7831HDL: RLC-100 • PJD 36HDL: RLC-101... - Seite 63 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Blau Standby-Modus Blinkend Einschalten Blau Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten (3 Sek.) Blinkend Herunterladend Burn-in aus Blau Blau Blau Lampenanzeigen Blau Erste Lampe-Fehler beim Abkühlen (60 Sek.) Blinkend Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.) Blau Temperaturanzeigen...
-
Seite 64: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 65: Technische Daten
Allgemein Produktname DLP Projektor Optische Daten Auflösung 1920 x 1080 1080p Anzeigesystem 1-CHIP DMD Lampe PJD7828HDL/PJD7831HDL: 210 W-Lampe PJD 36HDL: 240 W-Lampe Elektrische Anschlusswerte Stromversorgung AC 100–240 V, 50–60 Hz (Automatisch) Stromverbrauch PJD7828HDL/PJD7831HDL: 330 W (Max); < 0,5 W (Standby) PJD 36HDL: 365 W (Max);... -
Seite 66: Bedienfeld
Ausgänge D-Sub 15-Pin (Buchse) x 1 RGB-Ausgang Audiosignalausgang Audiobuchse x 1 Lautsprecher 10 Watt x 1 Bedienfeld Serielle RS-232- 9-Pin x 1 Steuerung Serielle USB-Steuerung Typ Mini B x 1 (Vorderseite) IR-Empfänger Umgebungsbedingungen Betriebstemperatur 0°C–40°C auf Meereshöhe Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb Höhenlage bei Betrieb •... -
Seite 67: Stativmontage
Stativmontage 13.00 Einheit: mm... -
Seite 68: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 69 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
- Seite 70 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** für Videosignal Bildwiederholfrequenz Signal Auflösung (Punkte)
-
Seite 71: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576 4:3 / 16:9... -
Seite 72: Informationen Zum Urheberrecht
Copyright Copyright 2015. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 73: Anhang
Anhang IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 PgDn PgUp Blank Auto sync Oben Unten Nach links Rechts Color Mode Stumm Enter Gerät EIN Präsentations-Timer Exit D. ECO (Eco mode) Menu Mouse Maus links Maus rechts Source Pattern Eigene Taste HDMI/MHL COMP VIDEO... -
Seite 74: Rs232-Befehlstabelle
Adresscode Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle... - Seite 75 Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Startbild 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Schreiben ViewSonic Startbild Startbild Bild- schirmauf- 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A nahme...
- Seite 76 Meldung Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Schreiben Meldung Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Meldung 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 Lesen Meldung Status 0x85 Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Tisch hinten...
- Seite 77 Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Automatisch Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Bildformat 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Schreiben Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x05 0x67...
- Seite 78 Leer ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Schreiben Leer aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67 Leer 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 Lesen Leer Status 0x68 Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 Schreiben...
- Seite 79 Sättigungsab- 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70 nahme Schreiben Sättigungszu- Sättigung 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 nahme 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 Lesen Sättigung 0x71 Schwächerer 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 Zuwachs Schreiben...
- Seite 80 Lautstärke 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 erhöhen Schreiben Lautstär- Lautstärke 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62 verringern 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 Lesen Lautstärke 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64...
- Seite 81 Nutzungsdauer Schreiben von Lampe 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62 zurücksetzen Lampen- zeit Lampennut- 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 Lesen zungsdauer 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI...
- Seite 82 Code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 Code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 Code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 Code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 Fernbe- Schreiben dienung...
- Seite 83 Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Beenden 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Nach oben 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Nach unten 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Links 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Fernbe-...
-
Seite 84: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich eu/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 85: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 86 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
