Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können.
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren.
Erklärung zur RoHS2 Konformität Dieses Produkt wurde entsprechend der Richtlinie 2011/65/EU des Europäischen Parlamentes und des Rates bezüglich der beschränkten Verwendung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS2) entwickelt und hergestellt und es wird davon ausgegangen, dass es den maximalen vom European Technical Adaptation Committee (TAC) veröffentlichten Konzentrationswerten, siehe unten, entspricht: Vorgeschlagene...
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registrierte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association.
Seite 6
Hinweise zum Netzkabel Das Netzkabel muss an die Belange des Landes angepasst sein, in dem der Projektor genutzt wird. Bitte vergleichen Sie Ihren Netzstecker mit den nachstehenden Abbildungen und überzeugen Sie sich davon, dass Sie das richtige Netzkabel verwenden. Falls der Stecker des mitgelieferten Netzkabels nicht Ihre Steckdosen passen sollte, wenden Sie sich bitte an Ihren Händler.

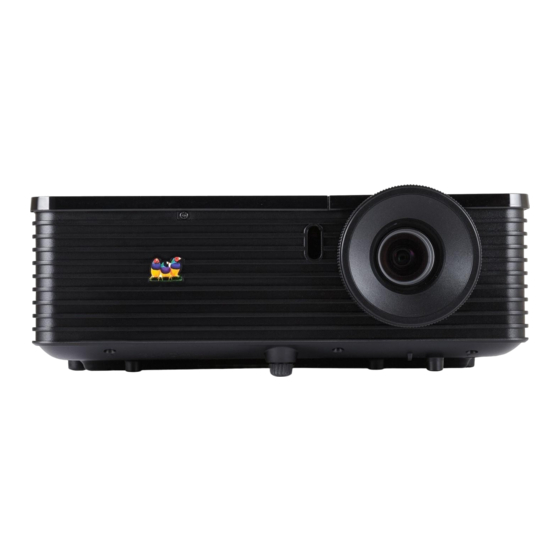

Achten Sie beim Auspacken Ihres Projektors darauf, dass all diese Komponenten mitgeliefert wurden: Projektor Netzkabel Infrarot-Fernbedienung & Batterien (2 x AAA) VGA-Kabel ViewSonic-CD-Assistent Schnellstartanleitung (D-Sub-zu-D-Sub) Hinweis • Bitte wenden Sie sich unverzüglich an Ihren Händler, falls etwas fehlen sollte, beschädigt zu sein scheint oder das Gerät nicht auf Anhieb funktioniert.
Rückseite PJD5232 / PJD7223 PJD5234 1. Netzkabelanschluss 2. Anschlüsse 3. Kensington-Schloss Unterseite Schrauben zur Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm 1. Sicherheitsleiste 2. Deckenmontagebohrungen Hinweis • Bei Bedarf können Sie den Projektor an der Decke anbringen. Die Deckenhalterung zählt jedoch nicht zum Standardlieferumfang.
Einsatz und Bedienung Bedienfeld M E N U E X I T 1. TEMP (Temperatur-LED) Lesen Sie bitte unter „LED-Meldungen“ nach. 2. Trapez-/Richtungstasten ( /Aufwärts, /Abwärts) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. 3. POWER Zum Ein- und Ausschalten des Projektors. 4.
Anschlüsse 10 9 1. AUDIO IN 1 Mit diesem Anschluss verbinden Sie den Audioausgang Ihres Computers, der an den COMPUTER IN 1-Eingang angeschlossen ist. 2. S-VIDEO Hier schließen Sie den S-Video-Ausgang externer Videogeräte an. 3. COMPUTER IN 1 Mit diesem Anschluss verbinden Sie Geräte mit analogem RGB- oder Component-Ausgang.
Fernbedienung 1. Power Zum Ein- und Ausschalten des Projektors. 2. VGA 1 Zeigt das Signal des COMPUTER IN 1-Eingangs an. 3. Source Zeigt die Quellenauswahlleiste. 4. Trapez-/Richtungstasten ( /Aufwärts, /Abwärts) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen.
Seite 15
10. Mouse Zum Umschalten zwischen normalem und Mausmodus. Lock Aktiviert die Tastensperre des Bedienfeldes. 12. Pattern Zeigt das integrierte Testmuster. 13. Blank Blendet das Bild aus. 14. D.Eco Vermindert den Stromverbrauch der Lampe um bis zu 70%. Hinweis: Die Initialisierung dieser Funktion braucht etwas Zeit. Sorgen Sie dafür, dass der Projektor mindestens 4 Minuten lang eingeschaltet ist.
Seite 16
27. Stumm Schaltet den Projektorton ein und aus. 28. Aspect Zur Auswahl des Seitenverhältnisses. 29. Timer Aktiviert das Präsentations-Timer-Menü. Mausfunktionen verwenden Die Möglichkeit, Ihren Computer mit der Fernbedienung zu steuern, bietet Ihnen mehr Flexibilität bei Präsentationen. 1. Schließen Sie den Projektor über ein USB-Kabel an Ihren PC oder Notebook an, bevor Sie die Fernbedienung statt der Computermaus benutzen.
Batterien einlegen 1. Öffnen Sie die Batteriefachabdeckung in gezeigter Ausrichtung. 2. Legen Sie die Batterien wie in der Abbildung dargestellt in das Fach ein. 3. Schließen Sie die Batteriefachabdeckung. Vorsicht • Verwenden Sie keine anderen als die hier genannten Batterietypen; andernfalls besteht Explosionsgefahr.
Fernbedienung verwenden Richten Sie die Fernbedienung auf den Fernbedienungssensor, drücken Sie anschließend die gewünschte Taste. • Projektor von vorne bedienen. Hinweis • Falls Sonnenlicht oder das Licht anderer starker Lichtquellen (wie Neonröhren) auf den Fernbedienungssensor fällt, kann dies die Funktion der Fernbedienung beeinträchtigen. •...
1. Schalten Sie sämtliche beteiligten Geräte aus, bevor Sie Verbindungen herstellen. 2. Nutzen Sie stets die für die jeweilige Signalquelle geeigneten Signalkabel. 3. Achten Sie darauf, das die Kabel bis zum Anschlag eingesteckt werden. PJD5234 PJD5232 / PJD7223 1. Audiokabel 2. HDMI-Kabel 3. Composite-Videokabel 4.
Computer oder Bildschirm anschließen Computer anschließen ® Ihr Computer ist mit zwei VGA-Eingängen ausgestattet, an denen Sie sowohl IBM ® kompatible PCs als auch Macintosh -Computer anschließen können. Sie benötigen einen Mac-Adapter, wenn Sie ältere Macintosh-Computer anschließen möchten. So schließen Sie den Projektor an einen Notebook- oder Desktop-Computer an: 1.
Externe Videoquellen anschließen Über die folgenden Ausgänge können Sie Ihren Projektor an unterschiedlichste Videoquellen anschließen: • HDMI • Component-Video • S-Video • Video (Composite) Sie müssen Ihren Projektor lediglich über eine der obigen Verbindungsmöglichkeiten an ein externes Gerät anschließen; allerdings bieten die unterschiedlichen Anschlussarten auch unterschiedliche Bildqualitäten.
Component-Videogerät anschließen Schauen Sie nach, ob ungenutzte Component-Videoausgänge an Ihrem externen Videogerät zur Verfügung stehen: • Falls ja, führen Sie einfach die weiteren Schritte aus. • Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. So schließen Sie den Projektor an ein Component-Videogerät an: 1.
Composite-Videogerät anschließen Schauen Sie nach, ob ungenutzte Composite-Videoausgänge an Ihrem externen Videogerät zur Verfügung stehen: • Falls ja, führen Sie einfach die weiteren Schritte aus. • Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. So schließen Sie den Projektor an ein Composite-Videogerät an: 1.
Betrieb Projektor ein- und ausschalten Projektor einschalten: 1. Schließen Sie das Netzkabel an, stellen Sie Verbindungen zu externen Geräten her. 2. Drücken Sie zum Einschalten des Projektors Der Projektor braucht etwa eine Minute zum Aufwärmen. • Falls der Projektor noch heiß sein sollte, läuft der Kühlungslüfter etwa 60 Sekunden, bevor die Lampe eingeschaltet wird.
Projektionshöhe einstellen Höhenverstellungsfuß Ihr Projektor ist mit einem Fuß zur Höhenverstellung ausgestattet, mit dem Sie die Projektionshöhe entsprechend anpassen können. Zum Anheben und Absenken des Bildes drehen Sie den Fuß zur Höhenverstellung. Hinweis • Damit Ihr Projektor nicht beschädigt wird, achten Sie darauf, dass der Fuß zur Höhenverstellung wieder komplett eingefahren ist, bevor Sie den Projektor in die Tasche legen.
Bedientasten sperren Durch das Sperren der Bedientasten am Projektor können Sie verhindern, dass die Projektoreinstellungen versehentlich (z. B. durch Kinder) verändert werden. Wenn das Bedientastenfeldsperre aktiviert ist, funktionieren die Bedientasten mit Ausnahme Power-Taste nicht. 1. Drücken Sie die Lock-Taste an der Fernbedienung. 2.
Präsentations-Timer einstellen Der Präsentations-Timer kann die Präsentationszeit auf der Leinwand anzeigen und Ihnen bei der Optimierung des Zeitmanagements während der Durchführung von Präsentationen helfen. Befolgen Sie zur Nutzung dieser Funktion diese Schritte: 1. Zum Aufrufen des Präsentations-Timer-Menüs drücken Sie die Timer-Taste an der Fernbedienung.
Menübedienung Ihr Projektor ist mit einem mehrsprachigen Bildschirmmenü (OSD) ausgestattet, über das Sie diverse Anpassungen vornehmen und eine Vielzahl von Einstellungen ändern können. Bedienung 1. Mit der MENU/EXIT-Taste am Projektor oder mit der Menu an der Fernbedienung blenden Sie das OSD-Menü ein. 2.
Seite 30
Menübaum Hauptmenü Untermenü Einstellung Farbmodus Am hellsten/ PC / Film/ ViewMatch / Benutzer 1 / Benutzer 2 / Weiße Tafel / Schwarze Tafel / Grüne Tafel Referenzmodus Am hellsten / PC / Film / ViewMatch Helligkeit 0 - 100 Kontrast 0 - 100 Farbtemperatur Benutzer/Kühl/Normal/Warm...
Seite 31
5 – 60 Sek OSD-Transparenz Aus – 90 HDMI-Format Auto / RGB / YCbCr; YPbPr HDMI-Bereich Erweitert/Normal Leerer Bildsch. Schwarz/Rot/Grün/Blau/Cyan/Gelb/Magenta/Weiß Startbildschirm Enter ViewSonic / Blau / Schwarz Mitteilung Ein/Aus Einstellung Auto-Quelle Ein/Aus Autom. Abschaltung Aus – 30 Min Sleeptimer Aus – 12 Stunden Grün-Modus...
Seite 33
Bild Farbmodus Sie können aus verschiedenen Werksvorgaben für unterschiedliches Bildmaterial auswählen. • Am hellsten: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit benötigt wird. • PC: Für Präsentationen bei Tageslicht, bei denen eine naturgetreue Farbdarstellung von PC- und Notebook-Bildern erwünscht ist.
Seite 34
Gamma Verbessert die Darstellung dunklerer Bilddetails. Bei höheren Gammawerten werden dunklere Bilddetails heller dargestellt. Bildformat Diese Option legt fest, in welchem Format das Bild angezeigt wird: • Auto: Skaliert ein Bild proportional zur nativen Horizontal- oder Vertikalauflösung des Projektors. Diese Einstellung eignet sich, wenn Sie die Bildfläche maximal ausnutzen möchten, ohne das Seitenverhältnis des Bildes zu beeinflussen.
Seite 35
• Bei HDMI-Eingangsquellen ist „Auto“ die Standardeinstellung. • Bei Video- oder Computer-Eingangsquellen ist „Side-By-Side“ die Standardeinstellung. „Auto“ steht nicht zur Verfügung. • Die Helligkeit des projizierten Bildes nimmt ab. • Der Farbmodus kann nicht eingestellt werden. • 3D-Umkehr • Ein: Invertiert die Inhalte linker und rechter Halbbilder. •...
Zur Auswahl der Bildschirmfarbe, wenn die Leerer Bildschirm-Funktion aktiv ist. Startbildschirm Ermöglicht die Auswahl eines Logos, das beim Starten des Projektors angezeigt wird. Drei Optionen stehen zur Verfügung: ViewSonic-Logo, Schwarzer Bildschirm oder Blauer Bildschirm. Mitteilung De-/Aktiviert das Mitteilungsfenster im rechten unteren Bereich des projizierten...
Seite 37
Auto-Quelle Tastet sämtliche Eingangsquellen automatisch ab, wenn die Funktion im OSD-Menü eingeschaltet ist. Wenn Sie Auto-Quelle abschalten, wird die automatische Abtastung von Signalen gestoppt, die Eingangsquelle bleibt fest eingestellt. Autom. Abschaltung Schaltet den Projektor automatisch ab, wenn nach einer bestimmten Zeit kein Eingangssignal erkannt wurde.
Seite 38
Große Höhe Wenn diese Funktion aktiv ist, arbeiten die Lüfter des Gerätes mit voller Drehzahl, damit der Projektor auch beim Einsatz in großen Höhen ausreichend gekühlt wird. Lampeneinstellungen Zum Aufrufen des Lampeneinstellungen-Menüs. • Lampenzähler: Zeigt die Einsatzdauer der Lampe in Stunden. •...
Wartung Ihr Projektor muss sachgerecht gewartet werden. Sorgen Sie für ein sauberes Objektiv: Verschmutzungen werden auf der Projektionsfläche sichtbar und verschlechtern die Bildqualität. Falls einmal Teile ausgetauscht werden müssen, wenden Sie sich bitte an Ihren Händler oder eine qualifizierte Fachkraft. Vergessen Sie nicht, den Projektor zuerst auszuschalten und den Netzstecker zu ziehen, bevor Sie das Gerät reinigen.
Lampe austauschen Im Laufe der Zeit nimmt die Helligkeit der Projektorlampe mehr und mehr ab, ein Ausfall der Lampe wird immer wahrscheinlicher. Wir empfehlen den Austausch der Lampe, sobald eine entsprechende Warnmeldung angezeigt wird. Versuchen Sie nicht, die Lampe selbst auszutauschen. Lassen Sie den Austausch von einer qualifizierten Fachkraft durchführen.
Seite 41
1. Schalten Sie den Projektor aus. 2. Sofern der Projektor an einer Deckenhalterung installiert ist, nehmen Sie ihn ab. 3. Trennen Sie das Netzkabel. 4. Lösen Sie die Schrauben an der Seite der Lampenabdeckung, nehmen Sie die Abdeckung ab. 5. Drehen Sie die Schrauben aus dem Lampenmodul heraus, klappen Sie den Griff nach oben, heben Sie das Modul heraus.
Temperatur: -20°C bis 60°C Feuchtigkeit: 30%-85% Leistungsaufnahme 100 - 240 VAC, 50 - 60 Hz, 2,6A Stromverbrauch 255 W (maximal) PJD5232 & PJD5234 360 W (maximal) PJD7223 Abmessungen (B x T x H) 294 x 219 x 113 mm Gewicht 2,1 kg Hinweis: Design und technische Daten können sich ohne Vorankündigung ändern.
Problemlösung Bitte schauen Sie sich zunächst die nachstehenden Hinweise zur Problemlösung an, bevor Sie das Gerät reparieren lassen. Falls sich das Problem nicht lösen lassen sollte, wenden Sie sich bitte an einen Händler oder ein Servicecenter vor Ort. Bitte schauen Sie sich auch den Abschnitt „LED-Meldungen“ an. Startprobleme Falls keine Betriebsanzeigen aufleuchten: •...
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland de/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich de/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@...
Produkt beiliegenden Anweisungen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt.
Seite 54
Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
