Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können.
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren.
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;...
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion.
Inhalt Wichtige Sperren der Bedientasten ....42 Erstellen eines eigenen Startbildes ..43 Sicherheitsanweisungen...2 Verwendung des Projektors an Einleitung......5 hohen Orten ........43 Verwendung der CEC-Funktion..44 Leistungsmerkmale ......5 Verwendung der 3D-Funktionen ..44 Lieferumfang........6 Steuern des Projektors in einem Außenansicht des Projektors....
Wichtige Sicherheitsanweisungen Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen.
Seite 8
Stellen Sie den Projektor nicht an folgenden Standorten auf: - Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein. - Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.

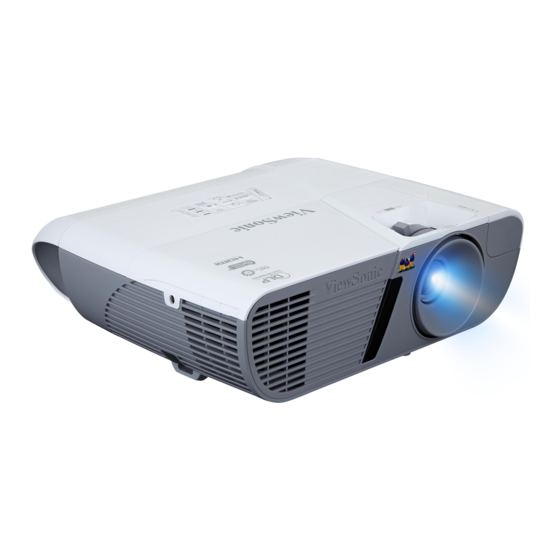

Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Dynamischer Modus zum Anpassen des Stromverbrauchs der Lampe entsprechend der Helligkeit des projizierten Bildes. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann.
Benutzerhandbuch in Kurzanleitung (für ausgewählte Modelle) mehreren Sprachen Kabeldurchlassabdeckung HDMI-Kabel Fernbedienung (für ausgewählte Modelle) (für ausgewählte Modelle) und Batterien Optionales Zubehör Ersatzlampe (RLC-092 für PJD6252L. RLC-093 für PJD6551W. RLC-104 für PJD7326. RLC-105 für PJD7526W. RLC-100 für PJD7720HD.) Tragetasche VGA-Komponenten-Adapter Staubfilter...
Bedienelemente und Funktionen Projektor PJD7326/PJD7526W PJD6252L/PJD6551W/PJD7720HD Fokusring Enter Stellen Sie hiermit den Fokus des Führt den im On-Screen Display (OSD)- projizierten Bildes ein. Menü ausgewählten Menübefehl aus. Zoomring Stellt die Größe des projizierten Bildes ein. Zeigt die Eckenanp. Seite an.
Seite 14
Links Rechts Wählen Sie hiermit die gewünschten Wählen Sie hiermit die gewünschten Menüelemente aus und nehmen Sie Menüelemente aus und nehmen Sie Änderungen vor. Änderungen vor. Blank (Bedientastenfeldsperre) Blendet das Bildschirmbild aus. Aktiviert die Bedienfeld-Tastensperre. Um die Bedientasten zu entsperren, drücken Sie 3 Sekunden lang auf...
Fernbedienung PJD7326/PJD7526W PJD7720HD PJD6252L/PJD6551W COMP1 COMP2 HDMI COMP1 COMP2 HDMI Auto Auto Source Source Sync Sync Enter Enter Menu Exit Menu Exit PgUp PgDn PgUp PgDn Mouse Pattern Blank Mouse Pattern Blank Audio Color Color Mode Mode Mode Mode Mode Wenn Sie die Tasten für die...
Seite 16
Laser (Linke Maustaste) Aktiviert den Laserpointer für Hat die gleiche Funktion wie die linke Präsentationszwecke. Maustaste, wenn der Mausmodus aktiviert ist. Exit Wechselt zum vorherigen OSD-Menü Nur verfügbar, wenn ein PC Eingangssignal ausgewählt ist. zurück, schließt das Menü und speichert die Menüeinstellungen.
EINSTELLUNGEN: Erweitert > Fernbedienungscode Menü aus 1 bis 8. Wenn Sie den Code für die Fernbedienung ändern möchten, PJD7326/PJD7526W drücken Sie im OSD des Projektors 5 Sekunden oder länger PJD6252L/PJD6551W auf ID set und die Zifferntaste, die dem Codeset der COMP1 COMP2 HDMI Fernbedienung entspricht.
Führen Sie die gewünschten Mausaktionen über die Fernbedienung aus. • Um den Cursor auf dem Bildschirm zu verschieben, drücken Sie auf • Drücken Sie zum Linksklicken auf • Drücken Sie zum Rechtsklicken auf • Drücken Sie zum Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z.
Seite 19
WARNUNG • Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher Luftfeuchtigkeit aus, wie z.B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto. • Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom Batteriehersteller empfohlene Modelle.
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden 4 Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in...
Projektionsgrößen Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche. PJD6252L/PJD7326 • 4:3-Bild auf einer 4:3-Leinwand • 4:3-Bild auf einer 16:10-Leinwand (e): Leinwand (f): Mitte der Objektivlinse 4:3-Bild auf einer 4:3-Leinwand...
Seite 22
PJD6551W/PJD7526W • 16:10 Bild auf einer 16:10 Leinwand • 16:10 Bild auf einer 4:3 Leinwand (e): Leinwand (f): Mitte der Objektivlinse 16:10 Bild auf einer 16:10 Leinwand 16:10 Bild auf einer 4:3 Leinwand (d) Vertikaler Leinwandgröße Projektionsabstand Projektionsabstand Vertikaler Bildhöhe Bildhöhe Abstand [Zoll (cm)]...
Seite 23
PJD7720HD • 16:9 Bild auf einer 16:9 Leinwand • 16:9 Bild auf einer 4:3 Leinwand (e): Leinwand (f): Mitte der Objektivlinse 16:9 Bild auf einer 16:9 Leinwand 16:9 Bild auf einer 4:3 Leinwand (d) Vertikaler Leinwandgröße Projektionsabstand Projektionsabstand Vertikaler Bildhöhe Bildhöhe Abstand [Zoll (cm)]...
Die folgenden Illustrationen der Anschlüsse dienen lediglich der Veranschaulichung. Die auf der Rückseite des Projektors zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden. Detaillierte Informationen über Verbindungsmethoden finden Sie auf den Seiten 20-23. Notebook- oder Monitor Desktop-Computer A/V-Gerät Mikrofon Lautsprecher (VGA) oder (DVI) oder PJD6252L/PJD6551W/PJD7326/PJD7526W PJD7720HD...
VGA-Kabel S-Video-Kabel VGA-DVI-A-Kabel Videokabel USB-Kabel Audiokabel Adapterkabel für Component-Video HDMI-Kabel zu VGA (D-Sub) HDMI/MHL Dongle Anschließen eines Computers oder Monitors Anschließen eines Computers Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN 1 oder COMPUTER IN 2 des Projektors an.
Anschließen von Videoquellgeräten Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • HDMI • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau.
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Komponenten-Adapter (ViewSonic P/N: CB-00008906)
Anschließen eines S-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt.
Wiedergabe von Ton über den Projektor Sie können während einer Präsentation den Projektorlautsprecher (gemischtes Mono) verwenden und zudem separate verstärkte Lautsprecher an die AUDIO OUT-Anschlüsse des Projektors anschließen. Falls Sie über ein separates Tonsystem verfügen, ist es empfehlenswert, den Audioausgang Ihrer Videoquelle an dieses Tonsystem anzuschließen und nicht an den Monoaudioprojektor.
Verwendung der Kabeldurchlassabdeckung (für ausgewählte Modelle) Die Kabeldurchlassabdeckung hilft Ihnen beim Verdecken und Verlegen der Kabel, die an der Rückseite des Projektors angeschlossen sind. Dies ist besonders dann hilfreich, wenn der Projektor an der Decke oder Wand montiert ist. Stellen Sie sicher, dass die Kabel richtig mit dem Projektor verbunden sind.
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie auf Power, um den Projektor zu starten.
Position Phase Sprache Deutsch H-Größe Projektorposition Tisch vorne Zoom Menüeinstellungen Timer Deaktiviert Startbild ViewSonic Analog RGB Bildschirmaufn. MENÜ Beenden Meine Schaltfläche Auto Erweitert Analog RGB MENÜ Beenden Drücken Sie zwei* Mal auf Verwenden Sie , um das Menü Exit, um das Menü zu verlassen...
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen.
Drücken Sie 3 Sekunden lang auf der PASSWORTRÜCKRUF Fernbedienung auf Auto Sync. Auf dem Display Notieren Sie den Rückrufcode und des Projektors wird eine kodierte Nummer wenden Sie sich an ViewSonic. Kundendienst. angezeigt. Rückrufcode: Notieren Sie die Nummer und schalten Sie den X X X X Projektor aus.
Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll. Sie können das gewünschte Signal auch manuell PJD6252L/PJD6551W/ auswählen, indem Sie auf eine der PJD7326/PJD7526W Quellenauswahltasten auf der Fernbedienung drücken oder der Reihe nach durch die verfügbaren...
HDMI Eingangseinstellungen ändern Falls Sie den Projektor an ein Gerät (wie z.B. einem DVD oder Blu-ray Player) über den HDMI Eingang des Projektors anschließen möchten und die projizierte Bild falsche Farben anzeigt, ändern Sie bitte den Farbraum auf einen Bereich, der dem Farbraum des Ausgabegerätes entspricht.
Drücken Sie auf Drücken Sie auf des Bildes zu korrigieren. • Verwendung des OSD-Menüs (nur PJD7326/PJD7526W) Für PJD6252L/PJD6551W/PJD7720HD: Öffnen Sie das OSD-Menü und wechseln Sie DISPLAY > zum Menü Schrägposition. Drücken Sie auf Enter. Die Korrekturseite Schrägposition wird angezeigt. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren.
Seite 38
Für PJD7326/PJD7526W: DISPLAY > Öffnen Sie das OSD-Menü und wechseln Sie zum Menü Schrägposition. Drücken Sie auf Enter. Die Korrekturseite Schrägposition wird angezeigt. Drücken Sie auf Vertikal und auf , um die Schrägposition oben im Bild zu korrigieren oder drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren.
Die Anpassung der Schrägposition wird die Eckenanp. Einstellungen zurücksetzen. Nach der Änderung der Eckenanp. Einstellungen werden einige Seitenverhältnisse oder Timings nicht verfügbar sein. Wenn dies geschieht, setzen Sie die Einstellungen an allen 4 Ecken zurück. Die folgenden Meldungen werden angezeigt: Bildschirmfarbe Bildformat Auto...
Fernsehbilder und 4:3-DVD- Filme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt. 16:9 (PJD6252L/PJD7326/PJD7720HD): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor 16:9-Bild allem für Bilder, die bereits im Format 16:9...
Panorama (PJD6551W/PJD7526W/ PJD7720HD): Skaliert ein Bild mit Seitenverhältnis 4:3 vertikal und horizontal in einer nicht-linearen Weise, so dass es die 4:3-Bild Leinwand ausfüllt. 2,35:1: Skaliert ein Bild so, dass es in der Mitte der Leinwand ohne Änderung des Seitenverhältnisses in einem Bildformat von 2,35:1 projiziert wird.
ViewMatch sRGB-Modus: Wechselt zwischen starker Helligkeit und akkurater Farbwiedergabe. Film-Modus: Eignet sich für das Abspielen farbintensiver Filme und Videoclips aus Digitalkameras oder DVs über den PC-Eingang, wenn die Umgebung abgedunkelt ist (wenig Licht). DICO SIM-Modus (PJD7326/PJD7526W): Empfohlen für DICOM Formatdateien im Simulationsmodus. Der DICOM SIM-Modus dient nur Schulungs- oder Referenzzwecken.
Einstellung von Farbe Rufen Sie das BILD > Erweitert > Farbe Menü auf und drücken Sie auf Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt.
Auswahl einer Farbtemperatur Rufen Sie das BILD > Farbtemp. Menü auf und drücken Sie auf Die Optionen, die für die Farbtemperatur zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden. Kühl: Die höchste Farbtemperatur Kühl lässt das Bild am stärksten bläulich-weiß von allen Einstellungen erscheinen.
Drücken Sie auf , um Farbton zu markieren, und drücken Sie auf , um den Bereich auszuwählen. Je größer der Bereich ist, desto mehr der zwei benachbarten Farben sind in der Farbe enthalten. Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen.
Seite 46
Wenn der Timer bereits aktiviert ist, wird er neu gestartet, nachdem das Timer-Intervall geändert wurde. Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf drücken. Auswahl Beschreibung Zeigt den Timer während der Präsentation auf der...
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste Blank das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort „BLANK“...
Erstellen eines eigenen Startbildes Zusätzlich zur Auswahl des voreingestellten Startbildes des Projektors über das Schwarz , Blau, oder ViewSonic können Sie ein eigenes Startbild in Form eines Bildes erstellen, das von Ihrem Computer oder einer Videoquelle projiziert wird. Erstellen eines eigenen Startbildes: Projizieren Sie das Bild, das Sie als Starbild verwenden möchten, von einem...
Verwendung der CEC-Funktion Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird.
Steuern des Projektors in einem LAN-Umfeld (für ausgewählte Modelle) ® Der Projektor unterstützt Crestron -Software. Mit den richtigen Einstellungen für das Menü LAN-Steuerungseinstellungen können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß...
Wenn Sie sich nicht in einem DHCP-Umfeld befinden: Wiederholen Sie die Schritte 1-3 oben. Markieren Sie LAN-Steuerungseinstellungen und drücken Sie auf um Statische IP auszuwählen. Erkundigen Sie sich bei Ihrem ITS-Administrator nach den Einstellungen für IP- Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server. Drücken Sie auf , um die Einstellung auszuwählen, welche Sie verändern möchten, und drücken Sie anschließend auf Enter.
Seite 52
Der Zugriff auf die Network Settings (Netzwerkeinstellungen) oder Email Alert (E-Mail Alarm) Seite erfordert das Administratorkennwort. Das Standardkennwort ist „0000“. Auf dieser Seite können Sie die AMX- und SNMP-Einstellungen ändern. Wenn in der Spalte AMX Gerät erkennen EIN ausgewählt ist, kann der Projektor von AMX Controllern erkannt werden, die mit demselben Netzwerk verbunden sind.
Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste: Maximale Anzahl Kategorieelement Eingabelänge von Zeichen DHCP/Manual (keine Angaben) (DHCP/Manuell) IP Address XXX.XXX.XXX.XXX (IP-Adresse) Subnet Mask XXX.XXX.XXX.XXX (Subnet-Maske) Network (Netzwerk) Gateway XXX.XXX.XXX.XXX DNS Server XXX.XXX.XXX.XXX (DNS-Server) Network Settings AMX device discovery...
® Über Crestron e-Control ® Auf der Seite Crestron e-Control finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können. Sie können auf drücken, um weitere Tasten anzuzeigen. i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der Fernbedienung.
Seite 55
i. Die Auswahl wird nur für das Crestron-Steuersystem verwendet. Erkundigen Sie sich bei Creston oder lesen Sie das Handbuch, um Informationen über das Setup zu erhalten. ii. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. iii.
Seite 56
Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netzwerk zurückzuwechs eln. Nachdem Sie auf die Taste „IT-Hilfe kontaktieren“ gedrückt haben, wird das Fenster HELP DESK oben rechts geöffnet.
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter QUELLE > Standby-Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen.
Anpassen de Audio In 2 Einstellung (für ausgewählte Modelle) Öffnen Sie das OSD-Menü und wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Audio In 2. Drücken Sie auf , um die Audioeingangsquelle für den AUDIO IN 2/MIC Port festzulegen. Dies wird die Verbindungsmethode für verschiedene Geräte beeinflussen, und woher der Ton kommt.
Ausschalten des Projektors Drücken Sie auf Power. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Power. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden.
Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü Untermenü Optionen Bildschirmfarbe Aus/Schultafel/Grün/Weiß Auto/4:3/16:9 (PJD6252L/ PJD7326/PJD7720HD)/ 16:10 (PJD6551W/PJD7526W)/ Bildformat Panorama (PJD6551W/ PJD7526W/PJD7720HD)/ 2,35:1/Anamorph (PJD6551W/ PJD7526W/PJD7720HD) DISPLAY Schrägposition...
Seite 61
Aktiver VGA-Ausgang (PJD6252L/PJD6551W/ Aus/Ein PJD7326/PJD7526W) Standby- Aktives Audio aus Aus/Ein Einstellungen LAN-Steuerung (PJD6252L/PJD6551W/ Aus/Ein PJD7326/PJD7526W) Computer (PJD6252L/ PJD6551W/PJD7326/ Deaktiviert/Aktivieren Gerät autom. PJD7526W) einschalten Deaktiviert/Aktivieren Direkt Strom Ein Aus/Ein QUELLE Deaktiviert/10 min/20 min/ Autom. Abschaltung 30 min Deaktiviert/30 min/1 Std/...
Zeigt die Seite zur Anpassung der Position an. Verschieben Sie das projizierte Bild mit den Richtungspfeiltasten. Die im Position unteren Bereich der Seite angezeigten Werte ändern sich bei jedem Tastendruck, bis der Höchst- oder Mindestwert (PJD6252L/ erreicht ist. PJD6551W/ PJD7326/ Diese Funktion steht nur zur Verfügung, wenn ein PC- Eingangssignal ausgewählt ist.
Seite 65
Funktion Beschreibung Siehe „Auswahl des Bildmodus“ auf Seite 36 für weitere Farbmodus Einzelheiten. Siehe „Einstellung von Helligkeit“ auf Seite 37 für weitere Helligkeit Einzelheiten. Siehe „Einstellung von Kontrast“ auf Seite 37 für weitere Kontrast Einzelheiten. Siehe „Auswahl einer Farbtemperatur“ auf Seite 39 Farbtemp.
Seite 66
Standby- Siehe „Verwendung des Projektors im Standbymodus“ auf Seite 52 für weitere Einzelheiten. Einstellungen Computer (PJD6252L/PJD6551W/PJD7326/PJD7526W) Die Auswahl von Aktivieren ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird. Gerät autom. Siehe „Verwendung der CEC-Funktion“ auf Seite 44 für...
Seite 67
PJD7526W) Neustart und Schnellabschaltung Funktion automatisch ausgeschaltet. LAN-Steue- rungseinstel- lungen Siehe „Steuern des Projektors in einem LAN-Umfeld (für (PJD6252L/ ausgewählte Modelle)“ auf Seite 45 für weitere Einzelheiten. PJD6551W/ PJD7326/ PJD7526W) Legt die Sprache des On-Screen Display (OSD)-Menüs fest. Sprache Siehe „Verwendung der Menüs“...
Funktion Beschreibung Hiermit können Sie festlegen, welches Bild beim Startbild Einschalten des Projektors angezeigt wird. Siehe „Erstellen eines eigenen Startbildes“ auf Seite 43 Bildschirmaufn. für weitere Einzelheiten. Hiermit können Sie eine Direkttaste auf der Meine Schaltfläche Fernbedienung festlegen. Muster Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.
Seite 69
• Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Verd. Untertitel Videos, die verdeckt sind (und in der Regel in (PJD6252L/ Fernsehprogrammen mit „CC“ gekennzeichnet sind). PJD6551W/ Diese Funktion steht nur zur Verfügung, wenn ein PJD7326/ Composite-Video- oder S-Video-Eingangssignal PJD7526W) ausgewählt und dessen Systemformat NTSC ist.
Seite 70
Farbmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Farbsystem Zeigt das Eingangssystemformat an. IP-Adresse (PJD6252L/PJD6551W/PJD7326/PJD7526W) Aktueller Systemstatus Zeigt die IP-Adresse des Projektors an. MAC-Adresse (PJD6252L/PJD6551W/PJD7326/ PJD7526W) Zeigt die MAC-Adresse des Projektors an.
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •...
Verwendung des Staubfilters (optionales Zubehör) ACHTUNG • Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird. • Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen. •...
Den Filter-Timer zurücksetzen Öffnen Sie das OSD-Menü und wechseln Sie zum EINSTELLUNGEN: Erweitert > Filtereinstellungen Menü. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten.
Einstellung Autom. Abschaltung Durch diese Funktion kann sich der Projektor automatisch ausschalten, wenn nach einem festgelegten Zeitraum keine Eingangsquelle erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen. Öffnen Sie das OSD-Menü und wechseln Sie zum QUELLE > Smart Energy Menü.
Einzelheiten. Lampe auswechseln Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Bitte kontaktieren Sie Fachpersonal, um die Lampe auszuwechseln. Typennummer der Ersatzlampe: • PJD6252L: RLC-092 • PJD6551W: RLC-093 • PJD7326: RLC-104 • PJD7526W: RLC-105 •...
Seite 76
Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Blau Standby-Modus Blinkend Einschalten Blau Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten (3 Sek.) Blinkend Herunterladend Burn-in aus Blau Blau Blau Lampenanzeigen Blau Erste Lampe-Fehler beim Abkühlen (60 Sek.) Blinkend Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.) Blau Temperaturanzeigen...
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist.
2,5 Kg (5,51 lbs) Eingänge Computereingang RGB-Eingang D-Sub 15-Pin (Buchse) x 2 (PJD6252L/PJD6551W/ PJD7326/PJD7526W) Videosignaleingang S-VIDEO Mini DIN 4-Pin Anschluss x 1 (PJD6252L/PJD6551W/ PJD7326/PJD7526W) VIDEO Cinch-Buchse x 1 (PJD6252L/PJD6551W/PJD7326/ PJD7526W) SD/HDTV-Eingangssignal Analog – D-Sub <–> Component Cinch-Buchse x 3 (über RGB Eingang) (PJD6252L/PJD6551W/PJD7326/PJD7526W)
Audiosignaleingang Audiobuchse x 1 Audioeingang/Mikrofoneingang x 1 (PJD6252L/ PJD6551W/PJD7326/PJD7526W) Mikrofon in x 1 (PJD7720HD) HDMI/MHL-Eingang Ausgänge RGB-Ausgang D-Sub 15-Pin (Buchse) x 1 (PJD6252L/PJD6551W/ PJD7326/PJD7526W) Audiobuchse x 1 Audiosignalausgang 10 Watt x 1 Lautsprecher Bedienfeld 9-polig x 1 Serielle RS-232-Steuerung RJ45 x 1 (PJD6252L/PJD6551W/PJD7326/PJD7526W)
Abmessungen 315,24 mm (B) x 97,7 mm (H) x 227,93 mm (T) (ohne Auswölbungen) 315,24 227,93 97,7 Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) 1.45 198.10 Einheit: mm Stativmontage 13.00 Einheit: mm...
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA...
Seite 82
HDMI Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
Seite 83
3D (HDMI Signal enthalten) Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** für Videosignal Signal Auflösung (Punkte) Bildformat...
Copyright Copyright 2016. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen...
Anhang IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 PgDn PgUp Blank Auto sync Oben Unten Nach links Rechts Color Mode Stumm Enter Gerät EIN Präsentations-Timer Exit D. ECO (Eco mode) Menu Mouse Maus links Maus rechts Source Pattern Eigene Taste HDMI Volume+ Volume-...
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich eu/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@...
Die Standardgarantiedauer von ViewSonic beträgt ein (1) Jahr für jedes Produktmodell in jedem Land, sofern keine längere Garantiedauer durch ViewSonic angegeben und bereitgestellt wird. Bitte prüfen Sie auf der ViewSonic-Webseite Ihres Landes die loka- len Bedingungen und Modellvarianten und sehen Sie nach, ob für das Produktmodell in Ihrem Land eine längere Garantiedauer gilt.
Seite 99
Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
