WheelDrive Rev.F
4.7 Der Zusatzantriebssystem
montieren und abmontieren
Der Zusatzantriebssystem ist so konzipiert, dass
es an die meisten handelsüblichen manuellen
Rollstühle montiert werden kann, ohne dass am
Rollstuhlrahmen selbst Änderungen vorgenommen
werden müssen. In manchen Fällen müssen die
Vorderräder neu eingestellt werden, wenn die
manuellen Räder durch den Zusatzantrieb ersetzt
wurden.
Die Zusatzantriebsräder können für den Transport
oder für den Austausch durch manuelle Rädern
abmontiert werden.
Der Zusatzantrieb wird über eine Steckachse an den
Rollstuhlrahmen montiert. Die Größe und Einstellung
der Steckachse hängt von der Marke und dem
Rahmentyp Ihres manuellen Rollstuhls ab und wird
durch den Händler bestimmt.

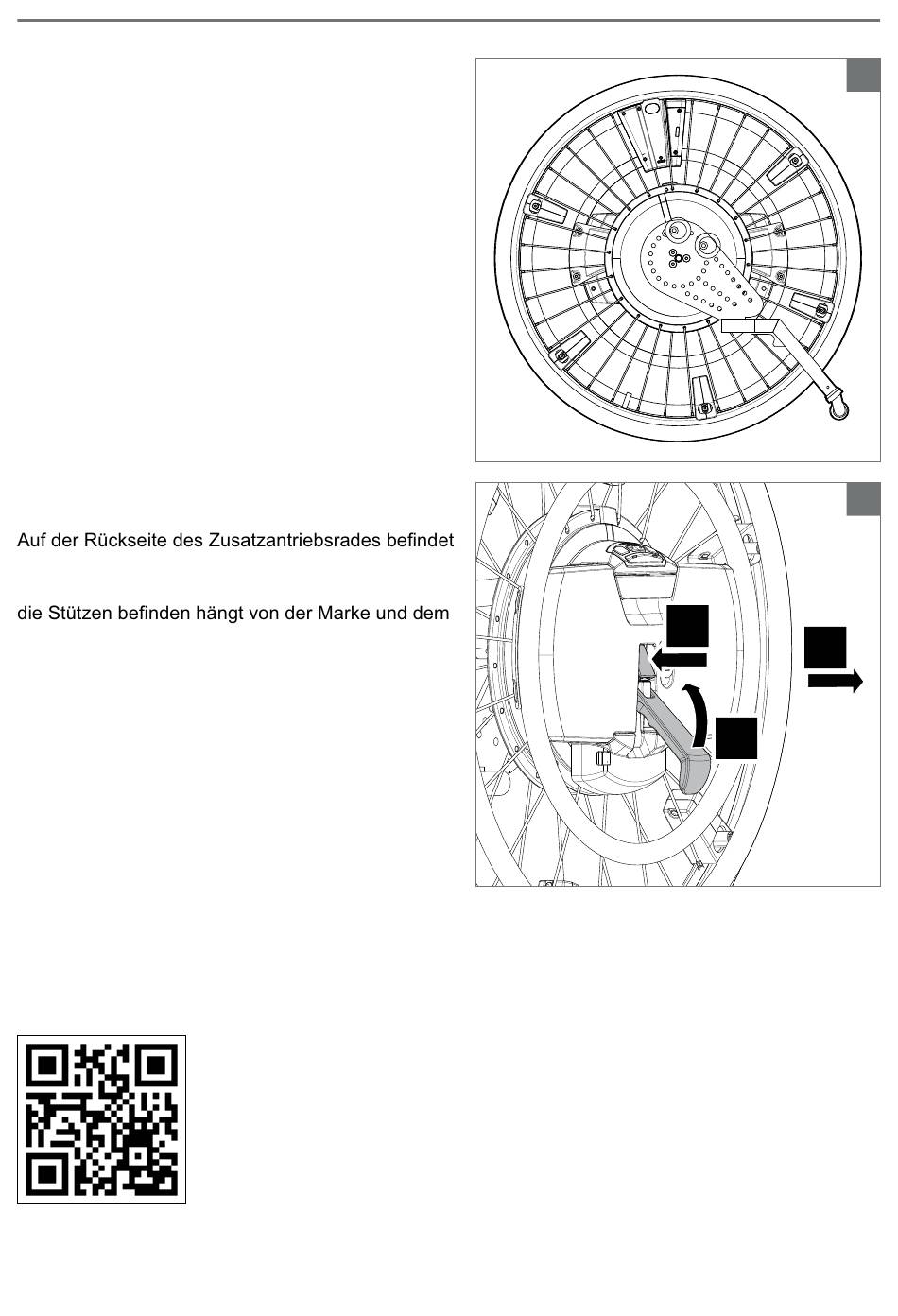

sich eine Kippschutzplatte, in die zwei kegelförmige
Stützen geschraubt sind (Abbildung 12). Wo sich
Rahmentyp Ihres manuellen Rollstuhls ab und wird
vom Händler bestimmt.
Abmontieren eines Rades (Abbildung 13)
Bewegen Sie den Radbügel nach oben, um ihn
in die richtige Position zu bringen. Entriegeln Sie
die Achse, indem Sie mit ihrem Daumen auf den
Entriegelungsschalter über dem Hebel drücken.
Jetzt kann das Rad vom Rollstuhl entfernt werden.
Dies gestaltet sich am leichtesten, wenn Sie den
Stuhl ein wenig anheben.
1. Ziehen Sie den Radbügel vertikal nach oben.
2. Drücken Sie auf den Schalter, um die Steckachse
zu entriegeln.
3. Ziehen Sie am Radbügel, um das Rad
abzumontieren.
2
3
1
21
12
13
