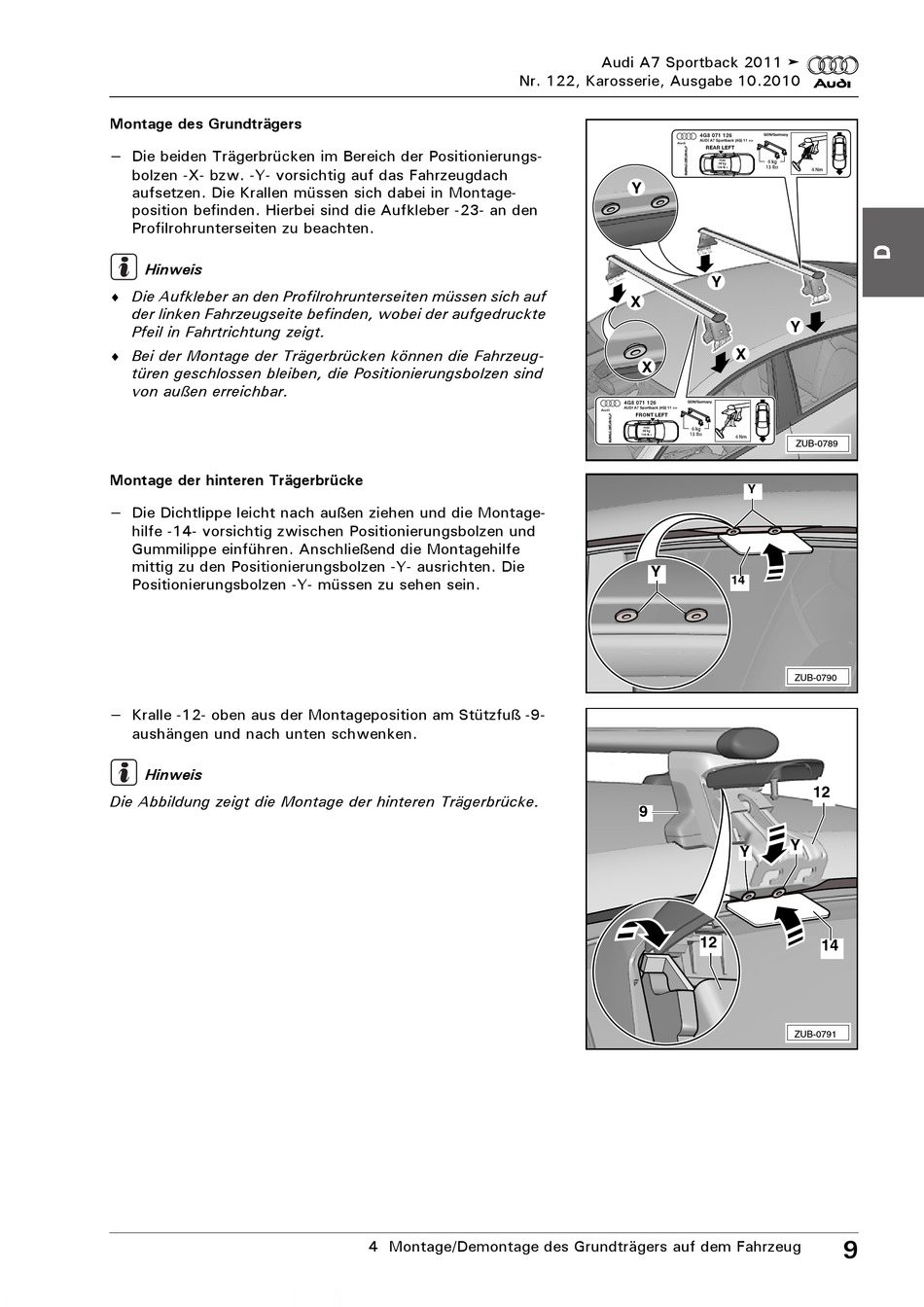

Montage des Grundträgers
–
Die beiden Trägerbrücken im Bereich der Positionierungs-
bolzen -X- bzw. -Y- vorsichtig auf das Fahrzeugdach
aufsetzen. Die Krallen müssen sich dabei in Montage-
position befinden. Hierbei sind die Aufkleber -23- an den
Profilrohrunterseiten zu beachten.
Hinweis
Die Aufkleber an den Profilrohrunterseiten müssen sich auf
♦
der linken Fahrzeugseite befinden, wobei der aufgedruckte
Pfeil in Fahrtrichtung zeigt.
Bei der Montage der Trägerbrücken können die Fahrzeug-
♦
türen geschlossen bleiben, die Positionierungsbolzen sind
von außen erreichbar.
Montage der hinteren Trägerbrücke
–
Die Dichtlippe leicht nach außen ziehen und die Montage-
hilfe -14- vorsichtig zwischen Positionierungsbolzen und
Gummilippe einführen. Anschließend die Montagehilfe
mittig zu den Positionierungsbolzen -Y- ausrichten. Die
Positionierungsbolzen -Y- müssen zu sehen sein.
–
Kralle -12- oben aus der Montageposition am Stützfuß -9-
aushängen und nach unten schwenken.
Hinweis
Die Abbildung zeigt die Montage der hinteren Trägerbrücke.
Nr. 122, Karosserie, Ausgabe 10.2010
4 Montage/Demontage des Grundträgers auf dem Fahrzeug
Audi A7 Sportback 2011
Y
Y
X
X
X
Y
Y
14
9
Y
12
6
Y
ZUB-0789
ZUB-0790
12
Y
14
ZUB-0791
9
