Verwandte Anleitungen für Audi 4L0071175
Inhaltszusammenfassung für Audi 4L0071175

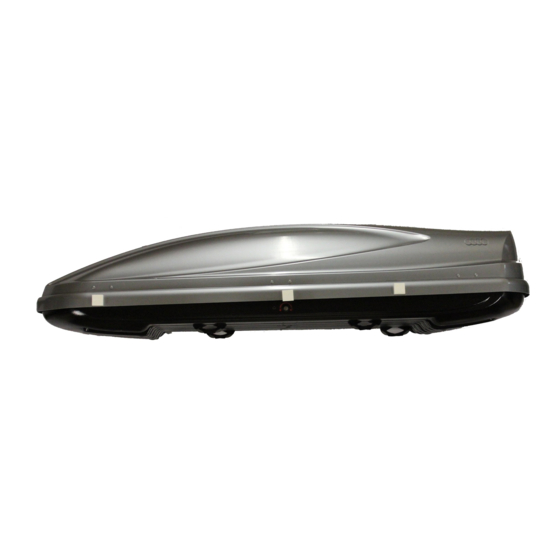

- Seite 1 Ski- und Gepäckbox 4L0071175 Bedienungsanleitung...
- Seite 2 Ski- und Gepäckbox 4L0071175 Bedienungsanleitung deutsch 11.07...
- Seite 3 © 2007 AUDI AG Nachdruck, Vervielfältigung ode ist ohne schriftliche Genehmigu Die AUDI AG arbeitet ständig an der Weiterentwicklung aller Typen Rechte nach dem Gesetz über d und Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jeder- AUDI AG ausdrücklich vorbehalt zeit Änderungen des Lieferumfangs in Form, Ausstattung und...
- Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ....Ski- und Gepäckbox ..Allgemeine Hinweise ..Ski- und Gepäckbox montieren Transport von Ladegut .
- Seite 5 Alle anderen Hinweise, Beschreibungen und Angaben für den Betrieb und die Behandlung Ihres Fahrzeugs entnehmen Sie bitte der Fahrzeug-Betriebsanleitung. Sollten Sie weitere Fragen zu Ihrem Fahrzeug oder Probleme haben, wenden Sie sich bitte an Ihren Audi-Partner bzw. Fachbetrieb. Wir wünschen Ihnen allzeit gute Fahrt. Ihre AUDI AG...
- Seite 6 Ski- und Gepäckbox Ski- und Gepäckbox Allgemeine Hinweise Lieferumfang Abb. 1 Lieferumfang – Überprüfen Sie vor dem Anbau die Teile auf Vollständig- keit. Ski- und Gepäckbox 3 Spanngurte 1 Sicherheitsaufkleber 2 Schlüssel...
- Seite 7 Ski- und Gepäckbox Ski- und Gepäckbox montieren Schlüsselnummer Im Falle von defekten Schlüsseln oder bei Verlust kann, Anforderungen an die Dachlastträger anhand der Schlüsselnummer, Ersatz vom Hersteller angefordert werden. Die Dachlastträger müssen über eine entsprechende Größe und eine elastische Auflagefläche verfügen. Abb.
- Seite 8 Ski- und Gepäckbox Abstand der Dachlastträger zueinander Befestigungselemente öffnen und schließen Abb. 4 Abstand der Abb. 5 Befestigungse- Dachlastträger lement verschieben Zum guten Halt der Ski- und Gepäckbox müssen die Dach- lastträger im vorgegebenen Abstand auf dem Fahrzeug- dach montiert sein. –...
- Seite 9 Ski- und Gepäckbox Ski- und Gepäckbox auf die Dachlastträger ACHTUNG! setzen Zum Be- und Entladen der Ski- und Gepäckbox darf die Person nicht auf der Fahrbahn stehen - Unfallgefahr! Vorsicht! Achten Sie beim Aufsetzen der Dachbox darauf, dass Sie mit den Klauen der Befestigungselemente nicht das Dach beschädigen.
- Seite 10 Ski- und Gepäckbox Transport von Ladegut Ski- und Gepäckbox öffnen und schließen Zum Öffnen und Schließen der Ski- und Gepäckbox sind im Lieferumfang zwei Schlüssel enthalten. Abb. 10 Befestigungs- elemente festdrehen – Verschieben Sie die Befestigungselemente so, dass alle Befestigungselemente zentrisch auf den Dachlastträgern aufliegen Seite 6, Abb.
- Seite 11 Ski- und Gepäckbox Ski- und Gepäckbox beladen – Beachten Sie beim Dachtransport die StVZO (Straßenver- kehrszulassungsordnung) bzw. die länderspezifischen Die maximale Zuladung der Ski- und Gepäckbox beträgt Vorschriften. 75 kg. – Beachten Sie bei der Errechnung der tatsächlichen Dach- last das Gewicht des Dachträgersystems, der Ski- und Gepäckbox (18 kg) und der Zuladung.
- Seite 12 Ski- und Gepäckbox Abb. 14. Beim Transport von Ladungsgegenstände verlagert sich der – Sichern Sie grundsätzlich die Ladung mit den Spann- Schwerpunkt Ihres Audi, und das Fahrverhalten verändert sich gurten Abb. 15. Seite 10, „Fahren mit der Ski- und Gepäckbox“.
- Seite 13 Ski- und Gepäckbox Fahren mit der Ski- und Gepäckbox ACHTUNG! Fortsetzung vermeiden Sie wenn möglich starke und ruckartige Brem- sungen. Ein maximale Fahrgeschwindigkeit von 130 km/h wird empfohlen. Veränderte Fahrzeughöhe Abb. 16 Seitenwind- empfindlichkeit und Die Fahrzeughöhe kann sich je nach Dachlastträger bis zu verändertes Fahrver- 70 cm erhöhen.
- Seite 14 Ski- und Gepäckbox tiefe Garageneinfahrten, Höhenbegrenzungen in Parkhäusern und Tiefgaragen. Allgemeine Hinweise Vor der Benutzung einer automatischen Waschstraße, müssen die Ski- und Gepäckbox und die Dachlastträger abgebaut werden. Durch Fahren mit der Ski- und Gepäckbox können Windgeräusche entstehen. Umwelthinweis Häufig bleibt die Ski- und Gepäckbox oder der Dachlastträger aus Bequemlichkeit montiert, selbst wenn er nicht gebraucht wird.
- Seite 15 Stichwortverzeichnis Stichwortverzeichnis Abstand der Dachlastträger zueinander . . 5 Öffnen Befestigungselemente ....5 Anforderungen an die Dachlastträger ..4 Ski- und Gepäckbox ....7 Befestigungselemente Schließen öffnen und schließen .
