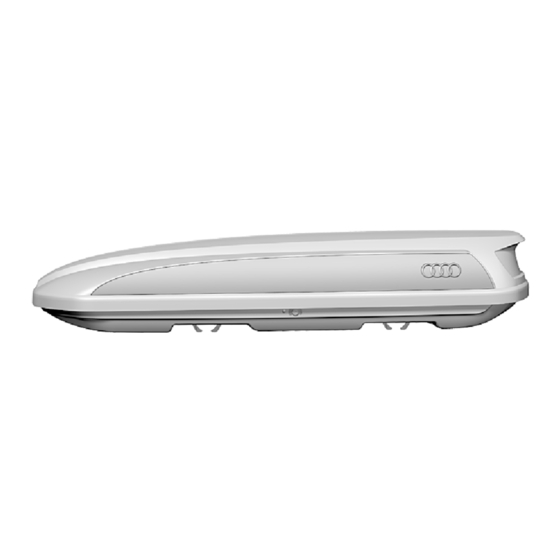

- Seite 1 Service Einbauanleitung Ski- und Gepäckbox für Lieferumfang 8X0.071.200, 8V0.071.200, 8K0.071.200 Audi Original Zubehör Ausgabe 12.2014 Kundendienst. Technische Information...
-
Seite 2: Inhaltsverzeichnis
..................Dieses Werk ist urheberrechtlich geschützt. Jede Verwertung ist ohne Zustimmung des Urhebers unzulässig. Copyright © 2016 Audi AG, Ingolstadt Printed in Germany... -
Seite 3: Allgemeine Hinweise
Sicherheit und weisen Sie auf mögliche Unfall- und Ver- letzungsgefahren hin. Vorsicht! Texte mit diesem Symbol machen Sie auf mögliche Schä- den an Ihrem Fahrzeug aufmerksam. Hinweis Texte mit diesem Symbol enthalten zusätzliche Informationen. Die Audi AG übernimmt keine Verantwortung bei Nichtbe- achtung dieser Montageanleitung 1 Allgemeine Hinweise... -
Seite 4: Sicherheitshinweise
Nichtbenutzung vom Fahrzeug abgenommen werden. ACHTUNG! Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Es wird empfohlen, die bei Ihrem Audi Partner erhältlichen Original-Ersatzteile zu verwenden. Vorsicht! Nicht mit montierter Ski- und Gepäckbox und Grundträger in die Waschanlage fahren. -
Seite 5: Sicherheitshinweise Zur Prüfung Vor Und Nach Fahrtantritt Und Während Des Betriebs
Einbauanleitung - Ski- und Gepäckbox Ausgabe 12.2014 Hinweis ◆ Beachten Sie die jeweiligen gesetzlichen Bestimmungen für die Benutzung von Ski- und Gepäckbox in anderen Ländern. ◆ Ski- und Gepäckbox bei Nichtbenutzung abbauen. ◆ Technische Änderungen vorbehalten. Sicherheitshinweise zur Prüfung vor und nach Fahrtantritt und während des Betriebs ACHTUNG! -
Seite 6: Seitenwind-Empfindlichkeit
Einbauanleitung - Ski- und Gepäckbox Ausgabe 12.2014 – Ermitteln Sie die Fahrzeughöhe -a- mit Ski- und Gepäckbox und vermerken Sie diese auf dem mitgelieferten Sicherheits- aufkleber. – Bringen Sie den Sicherheitsaufkleber gut sichtbar im Sicht- feld des Fahrers an. 2.3.2 Seitenwind-Empfindlichkeit ACHTUNG! Das Fahr- und Bremsverhalten und die Seitenwindemp- findlichkeit des Fahrzeugs verändern sich. -
Seite 7: Sicherheitshinweise Zur Beladung
2.4.1 Zulässige Dachlast und Beladung Vorsicht! Die maximale Zuladung der Ski- und Gepäckbox 8X0.071.200 und 8K0.071.200 beträgt 75 kg (165 lbs) und darf nicht überschritten werden. Die maximale Zuladung der Ski- und Gepäckbox 8V0.071.200 beträgt 60 kg (132 lbs) und darf nicht über- schritten werden. -
Seite 8: Öffnungsbereich Panorama-Glasdach
Einbauanleitung - Ski- und Gepäckbox Ausgabe 12.2014 2.4.3 Öffnungsbereich Panorama-Glasdach ACHTUNG! Montieren Sie die Ski- und Gepäckbox auf ein Fahrzeug mit Panorama-Glasdach, darf das Panorama-Glasdach nicht geöffnet werden - Beschädigungsgefahr! 2.4.4 Wärmeeinwirkung – Ski- und Gepäckbox nicht in unmittelbarer Nähe von Wär- mequellen (z. -
Seite 9: Lieferumfang Und Bauteilübersicht
Einbauanleitung - Ski- und Gepäckbox Ausgabe 12.2014 Lieferumfang und Bauteilübersicht Lieferumfang Menge Bauteil Ski- und Gepäckbox (inkl. 4 Befestigungselemente) Spanngurte Schlüssel Sicherheitsaufkleber Montageanleitung Bauteilübersicht 1 - Ski- und Gepäckbox 2 - Spanngurte 3 - Schlüssel 4 - Sicherheitsaufkleber 5 - Befestigungselemen- q vormontiert 6 - Einbauanleitung 3 Lieferumfang und Bauteilübersicht... -
Seite 10: Schlüsselnummer
– Notieren Sie die Schlüsselnummer im dafür vorgesehenen Feld neben dem abgebildeten Schlüssel. Hinweis ◆ Die Schlüsselnummer ist erforderlich, um den passenden Ersatzschlüssel bestellen zu können. ◆ Diesen erhalten Sie bei Ihrem Audi Partner bzw. Fachbe- trieb. 3 Lieferumfang und Bauteilübersicht... -
Seite 11: Ski- Und Gepäckbox
Es sollte immer der größtmögliche Abstand -a- gewählt werden. Zur sicheren Montage der Ski-Gepäckbox mittels beiliegender Befestigungselemente muss ein frei umgreifbarer Tragrohrbe- reich von min. -b- vorliegen, siehe Tabelle Ski- und Ge- 8X0.071.200 8V0.071.200 8K0.071.200 päckbox Abstand -b- 540 mm... - Seite 12 Einbauanleitung - Ski- und Gepäckbox Ausgabe 12.2014 Vorsicht! Können die vorgegebenen Abstände nicht eingehalten wer- den, darf die Ski- und Gepäckbox mittels Befestigungsele- menten nicht montiert werden. Die Ski- und Gepäckbox ist mit verschiebbaren Befestigungse- lementen -1- ausgerüstet, die eine Montage ohne Werkzeug er- möglicht.
- Seite 13 Einbauanleitung - Ski- und Gepäckbox Ausgabe 12.2014 – Achten Sie auf identische Überstände vorne -a- und hinten -b- über den Grundträger. Vorsicht! Achten Sie beim Aufsetzen der Ski- und Gepäckbox darauf, dass Sie mit den Befestigungselementen nicht das Dach beschädigen. Bei Fahrzeugen mit Heckklappe kann es unter Umständen beim Öffnen der Heckklappe zum Anschlagen der Heck- klappe an die Ski- und Gepäckbox kommen.
-
Seite 14: Demontage Der Ski- Und Gepäckbox
Einbauanleitung - Ski- und Gepäckbox Ausgabe 12.2014 – Kontrollieren Sie die Klauen der Befestigungselemente auf korrekte Einbaulage. Hinweis ◆ Die Ski- und Gepäckbox darf bei -A- und -B- nicht verwendet werden. ◆ Die Ski- und Gepäckbox darf nur verwendet werden, wenn die Klauen der Befestigungselemente entsprechend -C- und -D- gleichmäßig am Grundträger anliegen. -
Seite 15: Ski- Und Gepäckbox Beladen
– Verteilen Sie die Ladungsgegenstände entsprechend der Darstellung. Hinweis ◆ Schwere Last mittig positionieren. ◆ Die max. Zuladung der Dachbox 8X0.071.200 und 8K0.071.200 von 75 kg/165 lbs darf nicht überschritten wer- den. ◆ Die max. Zuladung der Dachbox 8V0.071.200 von 60 kg/132 lbs darf nicht überschritten werden. -
Seite 16: Reinigungshinweise
Cockpitsprays zur Reinigung der Ski- und Gepäckbox. Die Schlösser sollten mit einem Sprühschmiermittel (Schmiermittel dürfen nicht auf die Kunststoffoberfläche gelangen) geschmiert werden. Technische Daten Ski- und Gepäckbox 8X0.071.200 8V0.071.200 8K0.071.200 Eigengewicht 16 kg/35 lbs 14 kg/31 lbs 19 kg/42 lbs max.
