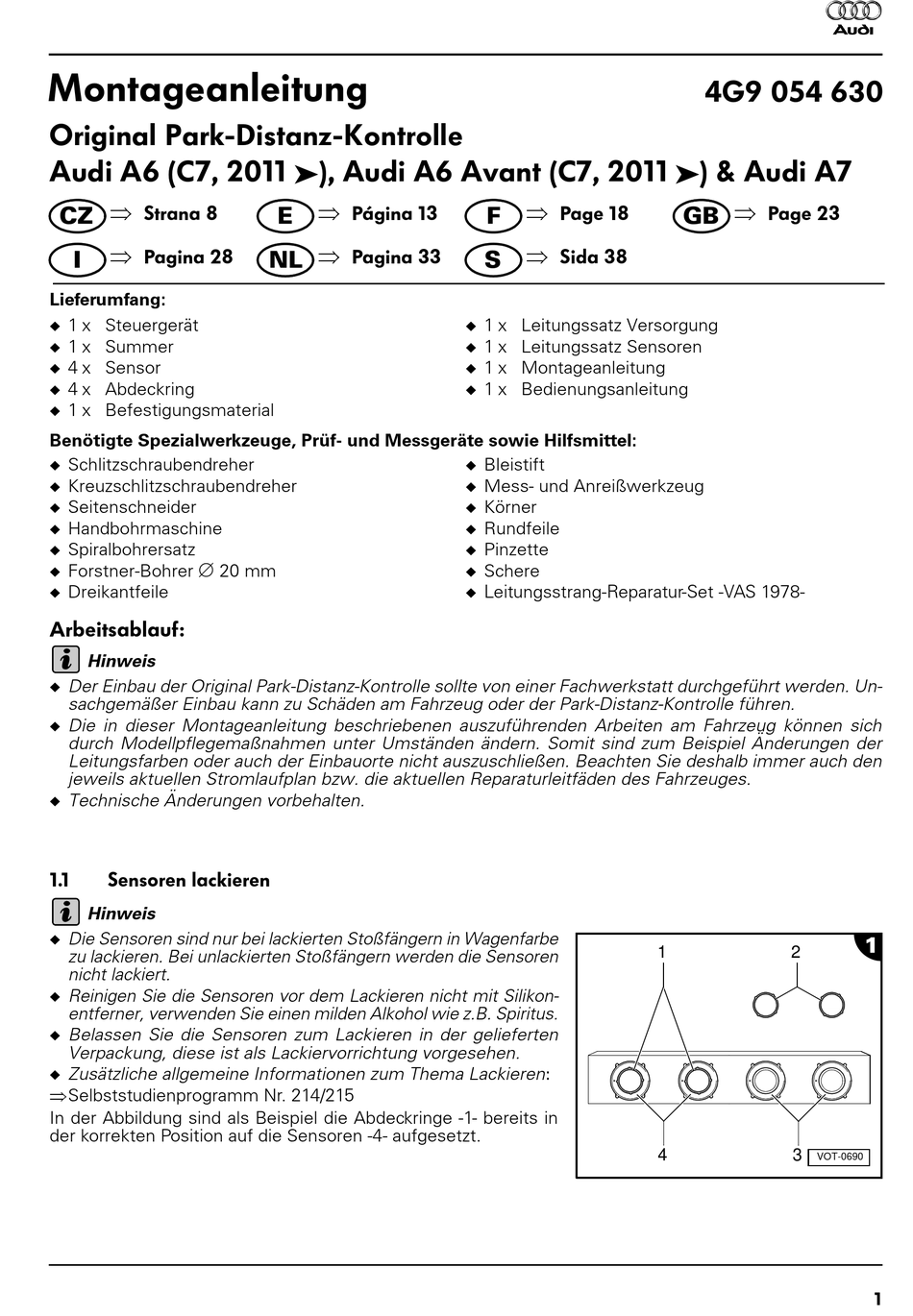

Montageanleitung
Original Park-Distanz-Kontrolle
Audi A6 (C7, 2011
Strana 8
CZ
Pagina 28
I
Lieferumfang:
1 x Steuergerät
1 x Summer
4 x Sensor
4 x Abdeckring
1 x Befestigungsmaterial
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel:
Schlitzschraubendreher
Kreuzschlitzschraubendreher
Seitenschneider
Handbohrmaschine
Spiralbohrersatz
Forstner-Bohrer
20 mm
Dreikantfeile
Arbeitsablauf:
Hinweis
Der Einbau der Original Park-Distanz-Kontrolle sollte von einer Fachwerkstatt durchgeführt werden. Un-
sachgemäßer Einbau kann zu Schäden am Fahrzeug oder der Park-Distanz-Kontrolle führen.
Die in dieser Montageanleitung beschriebenen auszuführenden Arbeiten am Fahrzeug können sich
durch Modellpflegemaßnahmen unter Umständen ändern. Somit sind zum Beispiel Änderungen der
Leitungsfarben oder auch der Einbauorte nicht auszuschließen. Beachten Sie deshalb immer auch den
jeweils aktuellen Stromlaufplan bzw. die aktuellen Reparaturleitfäden des Fahrzeuges.
Technische Änderungen vorbehalten.
1.1
Sensoren lackieren
Hinweis
Die Sensoren sind nur bei lackierten Stoßfängern in Wagenfarbe
zu lackieren. Bei unlackierten Stoßfängern werden die Sensoren
nicht lackiert.
Reinigen Sie die Sensoren vor dem Lackieren nicht mit Silikon-
entferner, verwenden Sie einen milden Alkohol wie z.B. Spiritus.
Belassen Sie die Sensoren zum Lackieren in der gelieferten
Verpackung, diese ist als Lackiervorrichtung vorgesehen.
Zusätzliche allgemeine Informationen zum Thema Lackieren:
Selbststudienprogramm Nr. 214/215
In der Abbildung sind als Beispiel die Abdeckringe -1- bereits in
der korrekten Position auf die Sensoren -4- aufgesetzt.
®
), Audi A6 Avant (C7, 2011
Página 13
E
Pagina 33
NL
Page 18
F
Sida 38
S
1 x Leitungssatz Versorgung
1 x Leitungssatz Sensoren
1 x Montageanleitung
1 x Bedienungsanleitung
Bleistift
Mess- und Anreißwerkzeug
Körner
Rundfeile
Pinzette
Schere
Leitungsstrang-Reparatur-Set -VAS 1978-
4G9 054 630
®
) & Audi A7
Page 23
GB
1
2
4
3
VOT-0690
1
