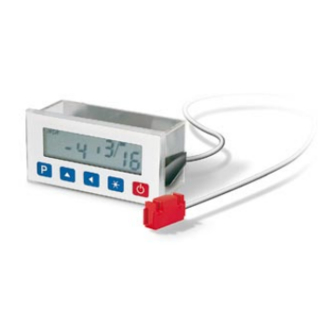

Siko MA503/1 Originalmontageanleitung
Vorschau ausblenden
Andere Handbücher für MA503/1:
- Originalmontageanleitung (32 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Siko MA503/1
Inhaltszusammenfassung für Siko MA503/1
- Seite 1 MA503/1 Software S Standard Deutsch Zusatz zur Originalmontageanleitung Seite 2 Standard English Additional to the Original Installation Instructions page 11 151/16...
-
Seite 2: Inhaltsverzeichnis
2 Sicherheitshinweise 3 Tastenfunktionen 4 Programmiermodus 5 Parameterbeschreibung 6 Eingabemodus 6.1 Rücksetzfunktion (Referenzieren) 6.2 Kettenmaßfunktion 6.3 Referenzwert bzw. Offsetänderung 7 Istwertspeicher 8 Fehlerbehandlung 9 Anwendungsbeispiele 10 Anhang: Parameterliste MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16... -
Seite 3: Dokumentation
Bestellung ausgeliefert. Zur Änderung und Programmierung muss in den Programmiermodus geschaltet werden. Die Programmierung der Anzeige erfolgt üblicherweise nur einmal bei der ersten Inbetriebnahme und Ein- richtung der Anzeige bzw. Anwendung. MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16... -
Seite 4: Parameterbeschreibung
FAc = anzuzeigender Messbereich/ Gesamtverfahrweg [1/100 mm] Beispiel: Kreisscheibe mit Anzeigebereich 0 ... 180°; Anzeige in 1/10°; Umfang der Kreisscheibe 942.48 mm also Gesamtverfahrweg 471.24 mm; FAc = 1800 / 47124 = 0.03820 MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16... - Seite 5 Freigabe Kettenmaßfunktion: Umschaltung zwischen Abso- lutmaß und Nullung mit anschließendem Relativmaß. "AUS" Kettenmaßfunktion unwirksam "EIn" Kettenmaßfunktion wirksam F_rEF Freigabe Referenzwertänderung: Eingabe Änderungsmög- lichkeit des Referenzwertes. "AUS" Funktion unwirksam "EIn" Funktion wirksam MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16...
-
Seite 6: Eingabemodus
. Das Absolutmaß wird wieder angezeigt. • Während des Kettenmaßbetriebs kann die Anzeige durch Betätigung - Taste ebenfalls auf Null gesetzt werden. Das Absolutmaß im Hintergrund wird dadurch nicht verändert. MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16... -
Seite 7: Referenzwert Bzw. Offsetänderung
Parameter kontrollieren und ggf. anpassen; Anzeige referenzieren. Anzeige blinkt Referenzierung fehlt. Anzeige referenzieren. S_Err Sensorsignal fehler- Sensorposition überprüfen. haft oder nicht vor- handen. Batteriesymbol Batteriespannung Batterie austauschen. aktiv unterschreitet die zulässigen Werte. MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16... -
Seite 8: Anwendungsbeispiele
Freigabe Referenzwertänderung F_rEF Freigabe Offsetkorrektur F_oFS Sprache Winkelmessung Anforderungen: Anzeigebereich 0 ... 360°; Anzeigegenauigkeit 1/10°. Anzeige soll über Fronttaste genullt werden können. Automatische Abschaltung des Gerätes nach 0.5 h. MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16... - Seite 9 FrEI Rechenfaktor 0.03820 Nachkommastelle Referenzwert 00000.0 Offset 00000.0 Zählrichtung ZAEhL Abschaltart Auto Abschaltzeit PEriod Istwertspeicher Verzögerung Ausschalten 4_oFF Freigabe Rücksetzfunktion F_Abs Freigabe Kettenmaßfunktion F_rEL Freigabe Referenzwertänderung F_rEF Sprache MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16...
-
Seite 10: Anhang: Parameterliste
4_Abs Verzögerung Rücksetzfunktion: EIn, AUS F_AbS Freigabe Resetfunktion: EIn, AUS F_rEL Freigabe Kettenmaßfunktion: EIn, AUS F_rEF Freigabe Ref.-wertänderung: EIn, AUS F_oFS Freigabe Offsetwertänderung: EIn, AUS Sprache: d, E MA503/1-S · Datum 05.09.2016 · Art. Nr. 80994 · Änd. Stand 151/16... - Seite 20 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
