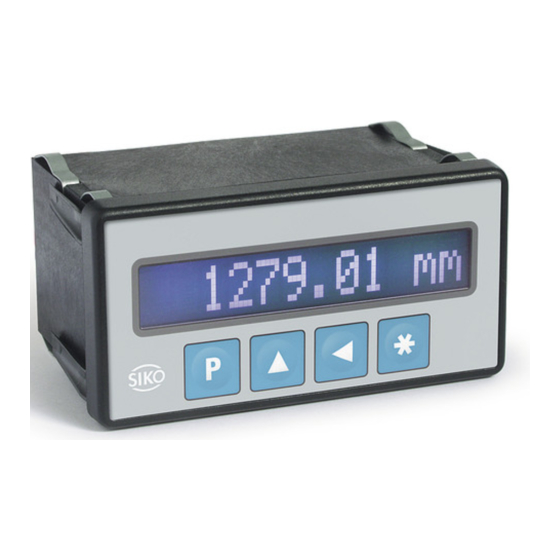

Siko MA502 Montageanleitung
Magnetbandanzeige
Vorschau ausblenden
Andere Handbücher für MA502:
- Originalmontageanleitung (44 Seiten) ,
- Zusatz zur originalmontageanleitung (36 Seiten) ,
- Benutzerinformation (8 Seiten)
Verwandte Anleitungen für Siko MA502
Inhaltszusammenfassung für Siko MA502
- Seite 1 MA502 Magnetbandanzeige Deutsch Originalmontageanleitung Seite 2 Magnetic Display English Translation of the Original Installation Instructions page 12 329/15...
-
Seite 2: Inhaltsverzeichnis
4.1 Mechanische Montage 4.2 Elektrische Installation 4.3 Option serielle Schnittstelle RS232 oder RS485 4.4 Option Schaltausgänge 5 Inbetriebnahme 6 Transport, Lagerung, Wartung und Entsorgung 7 Zubehör Tischgehäuse 8 Technische Daten MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetbandanzeige nicht in explosionsgefährdeten Zonen einsetzen. MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 5: Identifikation
Gehäuse lose halten. 2. Die seitliche Zentrierung leicht andrücken und das Gehäuse in den Ausschnitt schieben bis die Panel-Clips vollständig einrasten. Schalttafelausschnitt Panel-Clip Zentrierung Abb. 1: Einbau MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 6: Elektrische Installation
• 9 pol. Steckleiste (siehe Abb. 2: Anschluss Sensor (Eingang 1-Kanal) Litzenquerschnitt ≤2.5 mm² PE Anschluss für Flachsteckhülse Sensor 1 (Eingang 2-Kanal) Sensor 2 (Eingang 2-Kanal) MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 7: Option Serielle Schnittstelle Rs232 Oder Rs485
Klemmen 3 (GND), 6 (TXD/ DÜA) und 5 (RXD/ DÜB). Belegung Klemmleiste Abb. 4: Anschlussschema Schnittstellenoption RS232 MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 8: Option Schaltausgänge
5 Inbetriebnahme Tastenfunktionen, Programmiermodus, Parameterbeschreibung, Eingabe- ACHTUNG modus etc. siehe Beiblatt Softwarebeschreibung. Nach ordnungsgemäßem Anschluss und dem Einschalten der Betriebs- spannung erfolgt: • Hardwarekennung (z. B. "SIKO:MA502") ca. 1.5 s MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 9: Transport, Lagerung, Wartung Und Entsorgung
Stoffe und sind zugleich Wertstoffträger. Die Mangetbandan- zeige muss deshalb nach seiner endgültigen Stilllegung einem Recycling zugeführt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... -
Seite 10: Zubehör Tischgehäuse
20 mA bei 115 V AC 10 mA bei 230 V AC Anzeige/Anzeigenbereich 12-stellig, LCD Punktmatrix, -9999999 ... 9999999, Vorzei- hinterleuchtet chen, Einheiten Schaltausgänge mit oder ohne 2x 30 V ≤100 mA Schnittstelle ohne, RS232, RS485 MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15... - Seite 11 Luftfeuchtigkeit ≤95 % Betauung nicht zulässig EN 61000-6-2 Störfestigkeit / Immission EN 61000-6-4 Störaussendung / Emission Schutzart IP40 Gesamtgerät EN 60529 IP60 frontseitig bei Schaltta- EN 60529 feleinbau MA502 · Datum 28.08.2015 · Art. Nr. 81774 · Änd. Stand 329/15...
