Siko MA503WL Kurzanleitung

Beiblatt zur Benutzerinfor-
mation MA503WL
Software S
DEUTSCH
1. Inbetriebnahme
Die Bedienung und Programmierung der Anzeige
erfolgt mit den fünf frontseitigen Folientasten.
Einschalten
Durch betätigen der Taste
schaltet. Anschließend folgt eine Aufstartroutine:
• Bei Anzeige eines Wertes ist das Gerät betriebs-
bereit.
Ausschalten
• Durch Betätigen (4 sek.) der Taste
Gerät ausgeschaltet.
• Anzeige schaltet automatisch nach der letzten
Messung nach einer voreingestellten Zeit ab.
2. Tastenfunktionen
Die Tasten können je nach Betriebszustand weite-
re Funktionen besitzen (siehe Kap. 2 und 4). Sie
werden einzeln, gemeinsam (je zwei) und zeitab-
hängig betätigt.
6
1 2

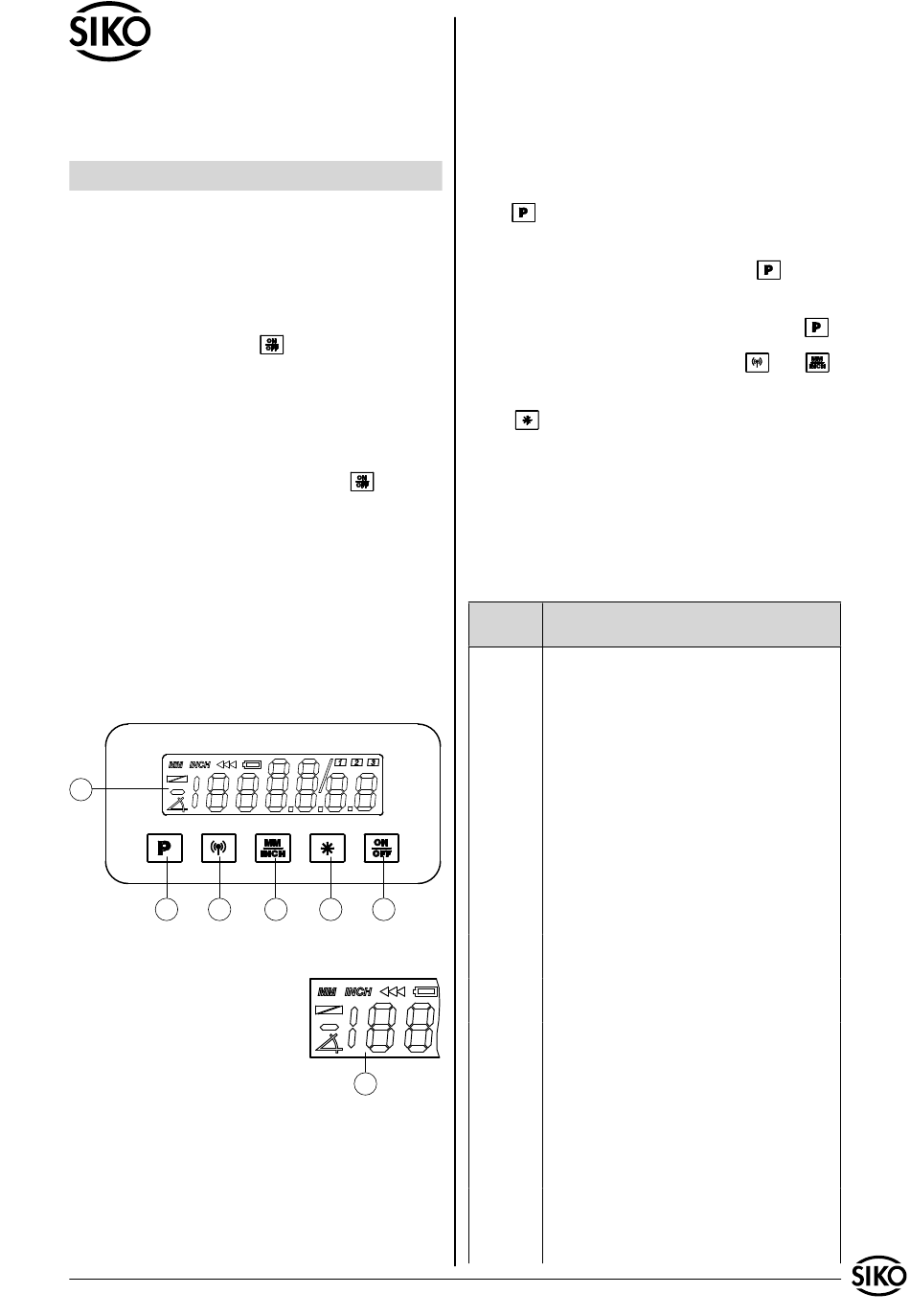

Abb. 1: Tastenfunktionen ES / Frontfolie Standard
1. Einstieg Parametriermenü
2. Displaywert senden
3. Umschaltung mm/inch
4. Referenzieren/Speichern
5. EIN / AUS
6. Anzeige: Batteriewechsel /
Vorzeichen
3. Parametriermodus
Die Anzeige wird ab Werk mit einer Standard-Ein-
stellung oder gemäß Bestellung ausgeliefert. Zur
Änderung und Parametrierung muss in den Para-
metriermodus geschaltet werden. Die Parametrie-
S-MA503WL Datum 01.04.2008
(Standard)
wird das Gerät einge-
wird das
3 4 5
6
rung der Anzeige erfolgt üblicherweise nur einmal
bei der ersten Inbetriebnahme und Einrichtung
der Anzeige bzw. Anwendung. Sie können die Pa-
rameter jederzeit ändern oder kontrollieren. Die
von Ihnen gewählten Werte werden nicht flüchtig
gespeichert. Bezeichnung, Funktion und wählbare
Werte finden Sie auf den folgenden Seiten.
Eintritt in den Parametriermodus: Betätigen der
Taste für mind. 4 s.
Beenden des Parametriermodus: keine Taste betä-
tigen für mind. 30 s, oder mit der Taste
Ende der Parameterliste durchtasten.
Weiterschalten der Parameter: mittels Taste
Ändern der Parameter: mit den Tasten
Übernehmen/Speichern der Änderung: mit der
Taste , die Anzeige zeigt kurzzeitig die Mel-
dung "Sto".
4. Parameterbeschreibung
Eine detaillierte Parameterliste mit allen Einstell-
parametern und der Möglichkeit spezifische Kon-
figurationen zu notieren, finden Sie im Anhang
dieser Benutzerinformation.
Anzeige Bezeichnung / Beschreibung
"Auswahl"
cH
Funkkanalnummer: legt Sendefrequenz und
Sendeleistung fest (siehe Tab. unten)und
ordnet die Funkmessanzeige MA503WL ei-
nem bestimmten Empfangsmodul RTX500
zu. Hierzu muss bei beiden Geräten dieselbe
Funkkanalnummer eingestellt sein.
Addr
Sendeadresse: Werden mehrere Funkmessan-
zeigen MA503WL an einem Empfangsmodul
RTX500 betrieben, kann durch die Auswahl
verschiedener Sendeadressen eine eindeu-
tige Zuordnung der einzelnen Anzeigen er-
reicht werden.
rES
Auflösung (mm): legt die Auflösung der An-
zeige fest.
rESin Auflösung (inch): legt die Auflösung der
Anzeige fest.
unit Einheit: legt die angezeigte Einheit mm/
inch fest.
rEF Referenzwert (mm): Absoluter Bezugspunkt
(Referenzpunkt) des Messsystems. Der Wert
wird gesetzt, wenn gemäß Kap. 5 referen-
ziert wird.
rEFin
Referenzwert (inch): Absoluter Bezugspunkt
(Referenzpunkt) des Messsystems. Der Wert
wird gesetzt, wenn gemäß Kap. 5 referen-
ziert wird.
dir
Zählrichtung: Zählrichtung des Messsystems;
hängt ab von der Sensormontage und kann
nachträglich verändert werden.
"up" Aufwärts
Art.Nr. 83612
bis zum
.
und .
Änd. Stand 126/08 1
