CVMW4010-VIR
Installation einer seitlichen Kabelführung
Wenn Sie die Kabel seitlich der Kamera führen möchten, gehen Sie wie nachfolgend beschrieben vor,
um eine Kabelführung zu installieren:
Schritte:
1. Entfernen Sie den wasserdichten Stopfen durch Drehen gegen den Uhrzeigersinn.
2. Führen Sie das Stromkabel und das Netzwerkkabel durch die seitliche Öffnung in die Kabelführung.
3. Richten Sie die Kabelführung mit der seitlichen Öffnung aus, und drehen Sie die Kabelführung im
Uhrzeigersinn fest.
Achten Sie bei der Wandmontage der Kamera darauf, dass die Kabelöffnung
nach unten zeigt, um die Abdichtung gegen Wasser zu gewährleisten.
© Vanderbilt 2017

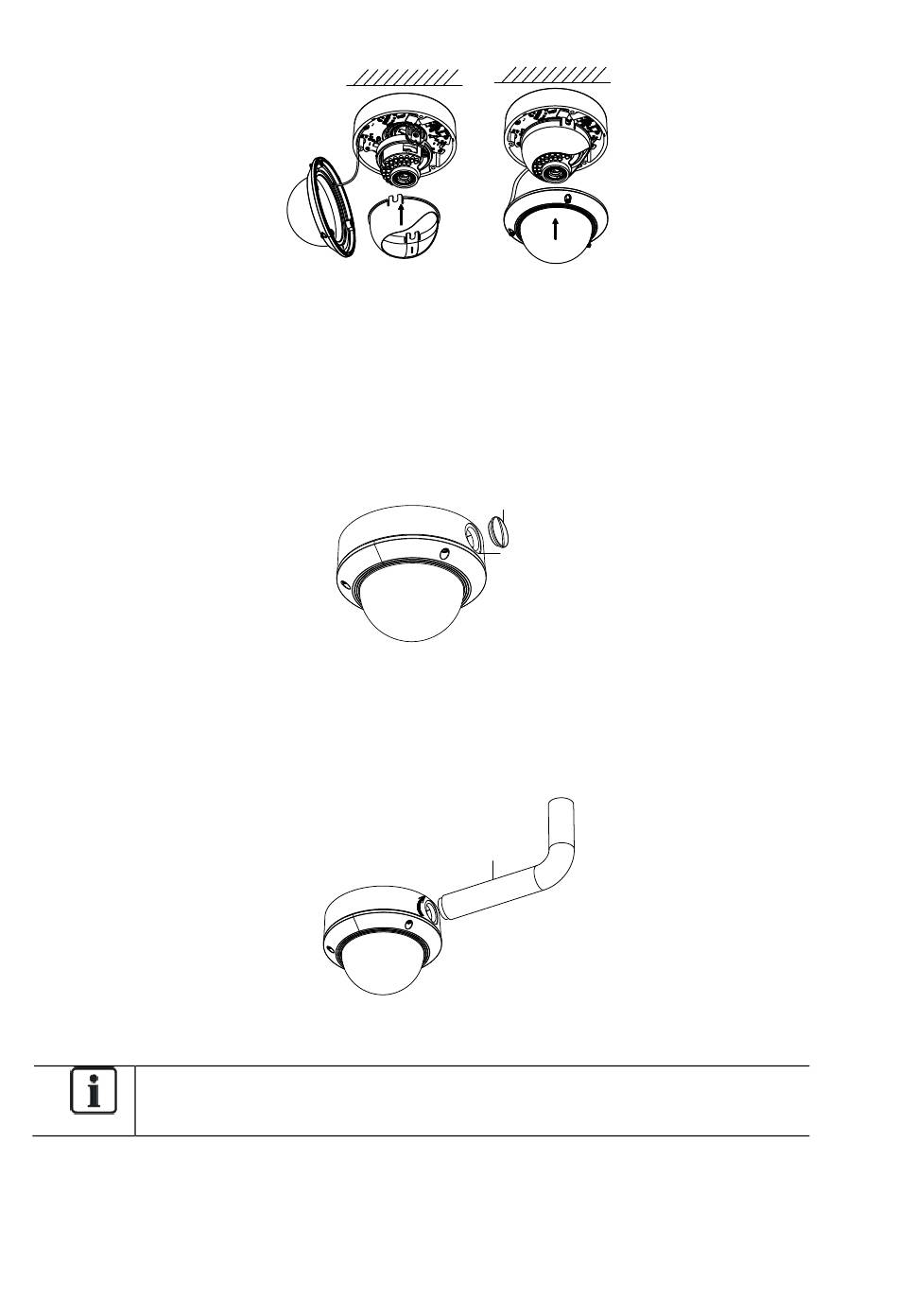

Abbildung 2-4 Befestigen des schwarzen Einsatzes und der Kuppel
Abbildung 2-5 Entfernen des wasserdichten Stopfens
Abbildung 2-6 Installieren der Kabelführung an der Kamera
Water-proof Plug
Side Cable Outlet
Conduit
Schnellstartanleitung
10
