Ahaus GmbH
von-Braun-Straße 19a
D-48683 Ahaus
Postfach 1162 D-48661 Ahaus
Telefon: +49(0) 2561-686-100
Fax: +49(0) 2561-686-200

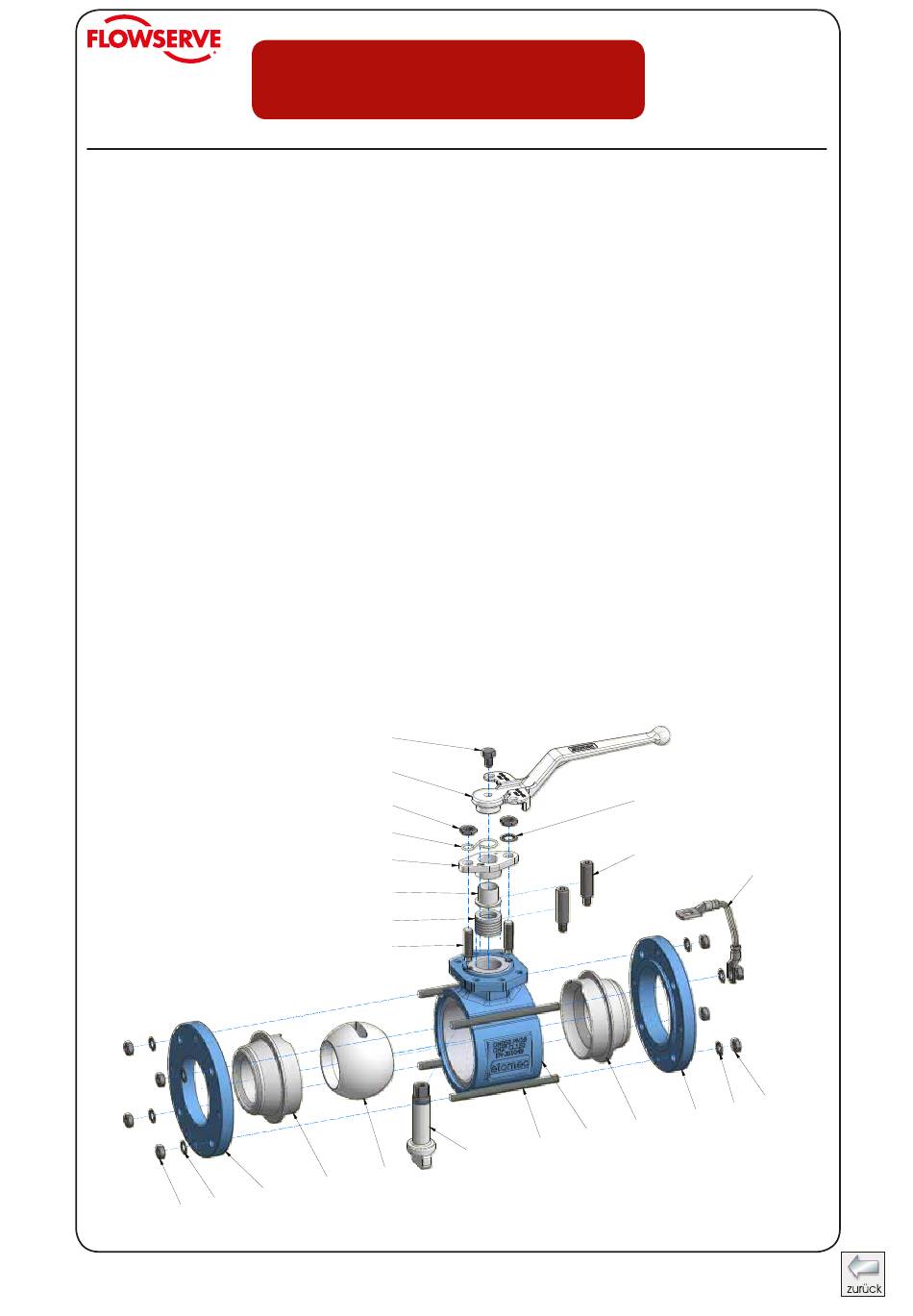

Montageanleitung AKH7/KP
Beachten Sie die allgemeine Wartungs- und Einbauanlei tung.
1.
Stiftschrauben (120) in Gehäuse (010) eindrehen.
2.
Schaltstift (040) von der Innenseite des Gehäuses einsetzen und zwar so, dass die flache
Seite parallel zur Längsachse der Armatur liegt.
3.
Dachmanschetten (100) einbauen.
4.
Stopfbuchseinsatz (065), Stopfbuchsbrille (060), Fächerscheibe (150), Sechskantmuttern
(110), Erdungsdraht (170) und Erdungskabel (175) einbauen.
5.
Handhebel (300) auf Schaltstift (040) mit der Sechskantschraube (304) befestigen.
6.
Kugel (050) am Schaltstift einsetzen, indem sie durch eine Abwärtsbewegung in das
Kugelhahngehäuse gedrückt wird.
7.
Handhebel (300) auf 90°-Stellung zur Längsachse der Armatur bringen (geöffnete Stellung).
Seitenteil für Glasanschluss (025) in den Flansch (026) einsetzen.
8.
9.
Gehäuseschrauben (080), Unterlegscheiben (085), Sechskantmuttern (090),
Erdungskabel (175) einsetzen und diese über Kreuz entsprechend den empfohlenen
Anzugsdrehmomenten anziehen.
10.
Anschläge (310) mit Sechskantschraube (312) montieren.
085
090
Technisches Handbuch
304
300
110
170
060
065
100
120
050
025
026
AKH7 - atomac Kugelhahn für Glasleitungen
150
310
025
010
080
040
Register:
7
Seite:
10
Datum:
02.1995
Revision:
01.2019
175
090
085
026
