Ahaus GmbH
von-Braun-Straße 19a
D-48683 Ahaus
Postfach 1162 D-48661 Ahaus
Telefon: +49(0) 2561-686-100
Fax: +49(0) 2561-686-200

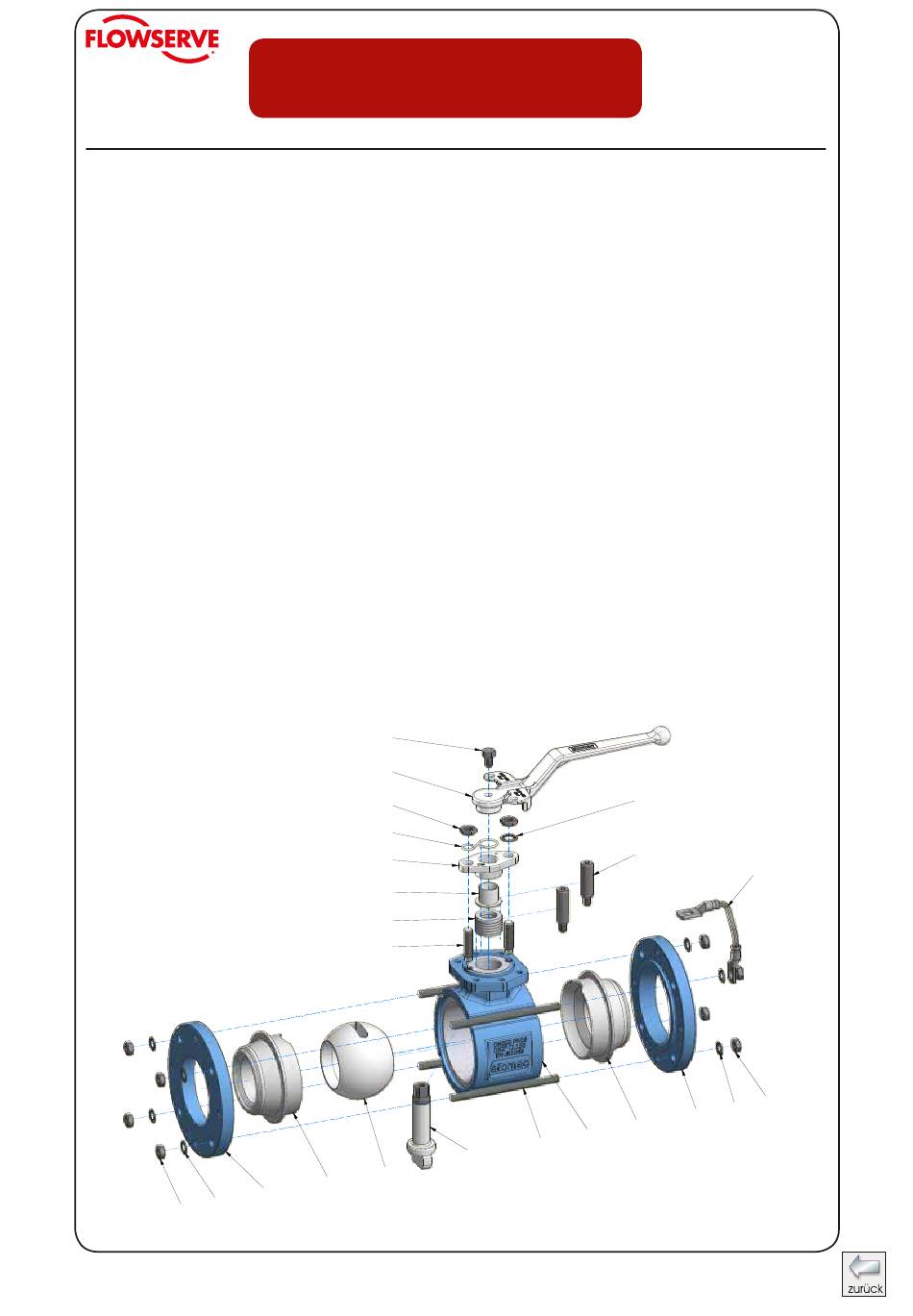

Demontageanleitung AKH7/KP
Bei allen Arbeiten an einer bereits installierten Armatur sind die be trieblichen
Sicherheitsbestimmungen, sowie die UVV zu beachten. Des weiteren ist die allgemeine Wartungs-
und Einbauanleitung für Fluorkunststoff-ausgekleidete atomac Armaturen zu berücksichtigen.
1.
Vor der Demontage ist die Armatur gemäß den vorgenannten Bestimmungen zu entleeren.
Insbesondere ist darauf zu achten, dass beim Spülen der Rohrlei tungen die Armatur
mehrmals geöffnet und geschlossen wird. Diese Zyklen (Öffnen und Schließen) sind beim
Entleeren der Leitung zu wiederholen. Nur bei Einhal tung der beschriebenen Vorgehens-
weise ist sichergestellt, dass auch der Rest druck im Gehäuseinnern (Schaltstiftführung und
Kugelsitz) abgebaut ist.
2.
Zum Zerlegen der Armatur ist diese auf eine Unterlage zu stellen. Seitenteil (025) nach
unten gerichtet.
Sechskantmuttern (090), Unterlegscheibe (085) und Masseband (175) am oberen Flansch
3.
(026) entfernen.
4.
Seitenteil (025) und Flansch (026) vom Gehäuse (010) entnehmen
Zur Entnahme der Kugel (050) den Handhebel (300) in geschlossene Stellung bringen
5.
(90° zur Armaturlängsachse). Die Kugel lässt sich jetzt leicht aus dem Gehäuse schieben.
6.
Handhebel (300) durch lösen der Skt.-Schraube (304) entfernen.
7.
Muttern (110) lösen, sowie Stopfbuchsbrille (060) und Stopfbuchseinsatz (065) entfernen.
Falls erforderlich können jetzt die Stiftschrauben (120) entfernt werden.
8.
Schaltstift (040) durch Herunterdrücken durch das Gehäuse entfernen. Vorsicht ist geboten,
damit die Gehäuseauskleidung nicht beschädigt wird. Die Dachmanschetten (100) können
nun leicht entfernt werden.
085
090
Technisches Handbuch
304
300
110
170
060
065
100
120
050
025
026
AKH7 - atomac Kugelhahn für Glasleitungen
150
310
025
010
080
040
Register:
7
Seite:
11
Datum:
02.1995
Revision:
01.2019
175
090
085
026
