Ladestation (optional: PA-BC-003)

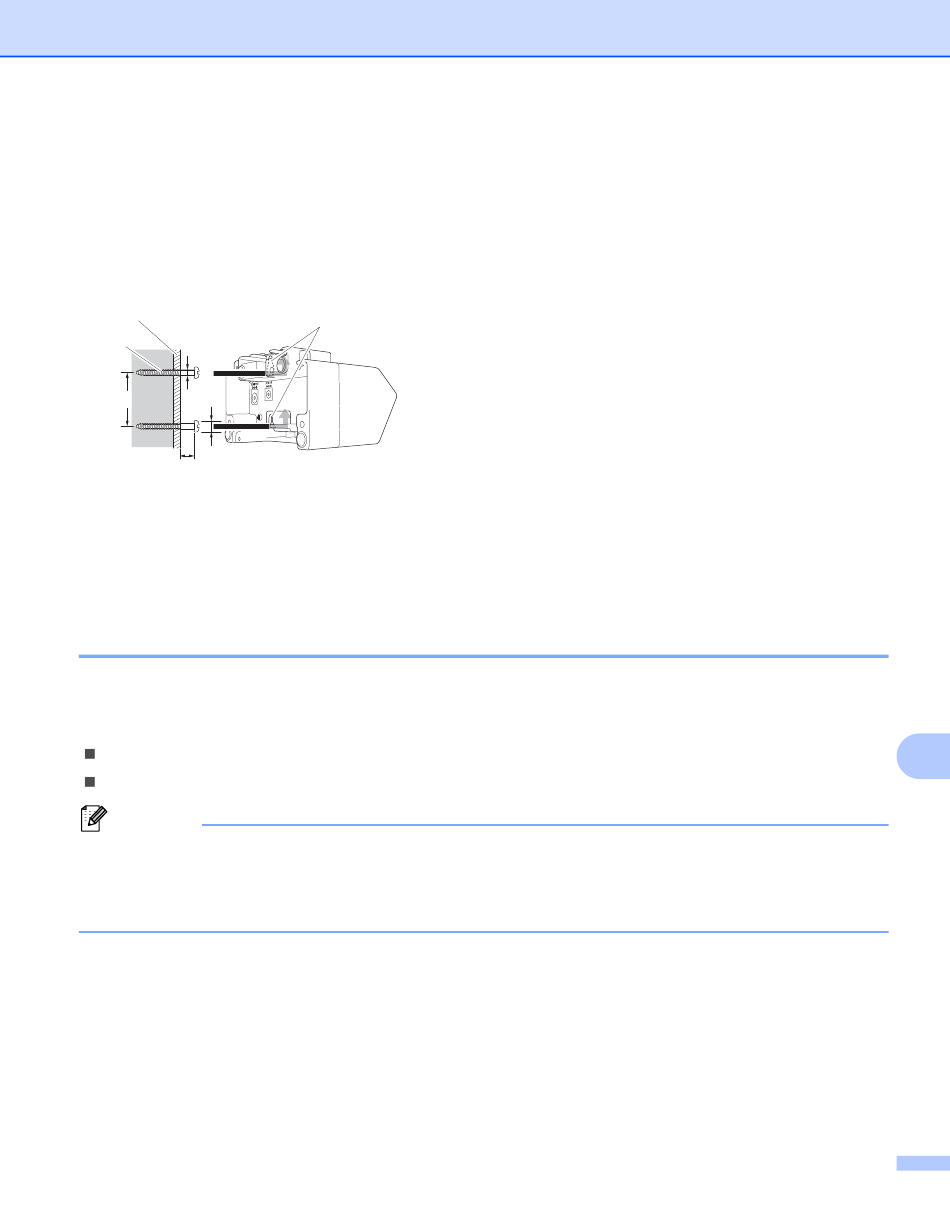

Wandmontage
Die Geräte lassen sich mit zwei Schrauben pro Gerät an der Wand montieren. Bringen Sie die Schrauben
untereinander mit dem nachfolgend angegebenen Abstand an. Achten Sie darauf, dass die Schrauben richtig
mit Mauerankern oder Dübeln gesichert sind. Die Aussparung muss (wie abgebildet) nach oben zeigen,
damit der Akku richtig sitzt.
A
C
4
1
2
3
A: Wandmaterial
B: Öffnungen zur Wandmontage
C: Schraube
Gewindebuchsen verwenden
An der Unterseite der Ladestation sind Gewindebuchsen vorhanden. Diese Gewindebuchsen können
z. B. zum Aufschrauben des Gerätes auf eine Platte verwendet werden.
Verwenden Sie dazu die folgenden Arten von Schrauben:
M 2,6 Steigung 0,45
Die Schrauben müssen zwischen 3,5 und 7 mm länger sein als die Dicke der Platte.
Hinweis
• Die Vorgehensweise beim Anbringen des Gerätes an einer senkrechten Platte ist mit der Wandmontage
identisch (siehe Wandmontage auf Seite 144).
• Achten Sie darauf, dass die Kabel nicht zwischen der Unterseite der Ladestation und der Platte
eingeklemmt werden.
1: Durchmesser 3 bis 4,5 mm
2: Durchmesser maximal 8,5 mm
B
3: mindestens 12,2 mm
4: 44,5 bis 47,5 mm
12
12
12
144
