- Seite 1 DEUTSCH Quick Index S. 21 Benutzerhandbuch EINFÜHRUNG Lesen Sie dieses Handbuch, bevor Sie den P-touch verwenden. Bewahren Sie es zum Nachschlagen griffbereit auf. INBETRIEBNAHME ETIKETT ERSTELLEN ETIKETT DRUCKEN SPEICHER VERWENDEN WARTUNG UND PFLEGE PROBLEMLÖSUNGEN ANHANG STICHWORTVERZEICHNIS...
- Seite 2 Der Inhalt dieses Handbuches und die technischen Daten können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
-
Seite 3: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis EINFÜHRUNG ..................4 Sicherheitshinweise....................... 4 Allgemeine Hinweise ..................... 8 Symbole in diesem Handbuch..................8 INBETRIEBNAHME ................. 9 P-touch auspacken......................9 Allgemeine Beschreibung.................... 10 LC-Display und Tastatur....................11 LC-Display ......................11 Tasten und ihre Funktionen .................. 12 Energieversorgung ...................... 14 Batterien........................ - Seite 4 Textattribute einstellen ....................31 Textattribute für das gesamte Etikett einstellen.............31 Textattribute zeilenweise einstellen ...............31 Automatische Anpassung einstellen..............34 Etiketteneinstellungen ....................35 Autoformat-Layouts verwenden ...................37 Vorlagen verwenden - Beispiel: Inventaraufkleber erstellen........37 Blocklayouts verwenden ..................41 Etikett mit Barcode erstellen ..................45 Barcode-Konfiguration einstellen................45 Barcode-Daten eingeben..................46 Barcode bearbeiten oder löschen................48 ETIKETT DRUCKEN ................
- Seite 5 DEUTSCH ANHANG....................69 Technische Daten ....................... 69 Zubehör ........................72 STICHWORTVERZEICHNIS ..............77...
-
Seite 6: Einführung

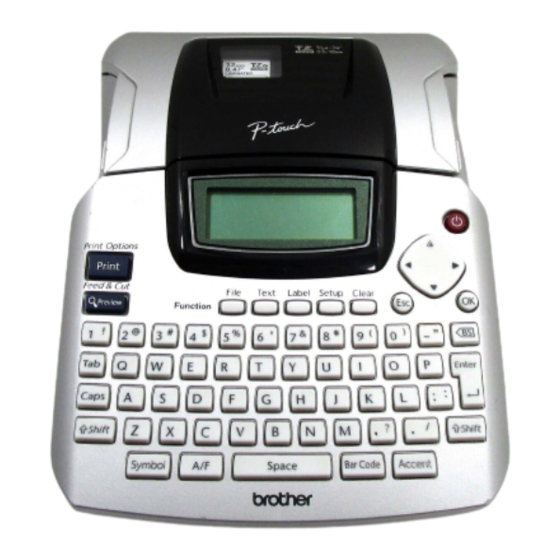

EINFÜHRUNG Mit dem Brother P-touch 2100 können Sie Etiketten für die verschiedensten Zwecke erstellen. Er ist ein leicht zu bedienendes, vielseitiges Beschriftungssystem, mit dem einfach und komfortabel professionelle hochwertige Etiketten angefertigt werden können. Es ste- hen vorformatierte Etikettenlayouts für verschiedene Anwendungen zur Verfügung. - Seite 7 Die Verwendung von Zube- Verwenden Sie kein beschädigtes Netz- hör, das nicht den Spezifikationen von kabel. Brother entspricht und/oder nicht von Achten Sie darauf, dass die Netzsteck- gleicher Qualität und Eignung wie das dose nicht überlastet ist. von Brother gelieferte oder freigege- Stellen Sie keine schweren Gegen- bene ist, kann zu Schäden am Gerät...
- Seite 8 Berühren Sie weder den Druckkopf beiten notwendig sein sollten, wenden noch die Metallteile in der Nähe des Sie sich bitte an den Brother Vertrieb- Druckkopfes. Der Druckkopf erhitzt sich spartner, bei dem Sie das Gerät gekauft beim Drucken stark und ist nach dem haben.
-
Seite 9: Schneideeinheit
DEUTSCH VORSICHT Schneideeinheit Beachten Sie diese Hinweise, um Verletzungen oder Schäden am P-touch zu vermeiden. Fassen Sie die Klinge der Schneideein- heit nicht mit den Fingern an. Öffnen Sie nicht die Gehäusedeckel, während die Schneideeinheit arbeitet. Üben Sie keinen extremen Druck auf die Schneideeinheit aus. -
Seite 10: Allgemeine Hinweise
Bereich von 10°C bis 35°C liegen. • In Abhängigkeit von den Umgebungsbedingungen und den verwendeten Einstellungen können einige Zeichen und Symbole eventuell schwer zu lesen sein. • Verwenden Sie mit diesem Gerät nur Brother TZ-Bänder. Verwenden Sie keine Bänder, die nicht das -Zeichen tragen. -
Seite 11: Inbetriebnahme
DEUTSCH INBETRIEBNAHME P-touch auspacken Vergewissern Sie sich vor Verwendung des P-touch, dass die im Folgenden gezeigten Teile geliefert wurden. P-touch PT-2100 TZ-Schriftbandkassette CD-ROM USB-Kabel Netzadapter Benutzerhandbuch Software-Installationsanleitung P-touch auspacken... -
Seite 12: Allgemeine Beschreibung
INBETRIEBNAHME Allgemeine Beschreibung Sichtfenster für Gehäusedeckel Bandvorrat Bandfach Bandausgabeschlitz LC-Display Tastatur Bandlösehebel Schneide- einheit Druckkopf Für den Versand ist das LC-Display mit einer Folie geschützt. Ziehen Sie diese Folie vor Verwendung des P-touch ab. Batteriefach- Abdeckung Netzadapter-Anschluss Batteriefach USB-Anschluss Allgemeine Beschreibung... -
Seite 13: Lc-Display Und Tastatur
DEUTSCH LC-Display und Tastatur LC-Display 1. Zeilennummer Wird am Anfang jeder Zeile angezeigt und weist auf die Zeilennummer innerhalb des Etikettes hin. 2. Cursor Neue Zeichen werden links vom Cursor eingefügt. Durch das Drücken der Korrek- turtaste ( ) wird das Zeichen links vom Cursor gelöscht. 3. -
Seite 14: Tasten Und Ihre Funktionen
INBETRIEBNAHME Tasten und ihre Funktionen 9 10 16 Ein-/Aus-Taste (Drucken): Zum Ein- und Ausschalten des P-touch. • Zum Drucken des aktuell angezeigten Etikettes. • Zum Aufrufen des Druckmenüs, wenn Bewegt den Cursor bei der Texteingabe diese Taste bei gedrückt gehaltener oder bei der Auswahl von Symbolen, -Taste ausgelöst wird. - Seite 15 DEUTSCH (Text) (Symbol): • Mit dieser Taste können Symbole aus- • Öffnet das Textmenü, in dem Sie Tex- gewählt und eingegeben werden. tattribut-Einstellungen für das gesamte • Wird diese Taste bei gedrückt gehalten- Etikett vornehmen können. -Taste gedrückt, wird das Bar- •...
-
Seite 16: Energieversorgung
INBETRIEBNAHME Energieversorgung Batterien Vergewissern Sie sich, dass das Gerät ausge- schaltet ist und nehmen Sie dann die Batteriefach- Abdeckung an der Rückseite ab. Falls sich bereits Batterien im Fach befinden, nehmen Sie diese her- aus. Vergewissern Sie sich stets, dass das Gerät ausgeschaltet ist, bevor Sie die Batterien ersetzen. -
Seite 17: Netzadapter (Modell Ad-24)
Netzadapters entstehen. • Schließen Sie den Netzadapter nur an eine normale geerdete Netzsteckdose (220-240 V) an, um Gefahren sowie Schäden am Gerät zu vermeiden. Brother übernim- mt keine Verantwortung für Unfälle oder Schäden, die durch den falschen Netzan- schluss des Gerätes entstehen. -
Seite 18: Schriftbandkassette Einlegen
INBETRIEBNAHME Schriftbandkassette einlegen Es können 3,5 mm, 6 mm, 9 mm, 12 mm oder 18 mm breite laminierte und nicht lamini- erte TZ-Schriftbänder in verschiedenen Band- und Schriftfarben in den P-touch ein- gelegt werden. Verwenden Sie nur Bandkassetten mit dem -Zeichen. - Seite 19 DEUTSCH Legen Sie die Kassette so in das Bandfach ein, dass das Bandende in Richtung des Bandausgabe-Schlitzes zeigt. Drücken Sie die Bandkassette ganz nach unten, bis sie hörbar ein- rastet. Achten Sie darauf, dass das Schrift- band beim Einlegen der Kassette Bandausgabeschlitz nicht am Druckkopf hängen bleibt.
-
Seite 20: P-Touch Ein-/Ausschalten
INBETRIEBNAHME P-touch ein-/ausschalten Drücken Sie , um den P-touch einzuschalten. Drücken Sie noch einmal, um den P-touch wieder aus- zuschalten. • Der P-touch hat eine Energiespar-Funktion, durch die er automatisch ausgeschaltet wird, wenn eine bestimmte Zeit lang keine Taste gedrückt oder keine Funktion ausgeführt wird. (Siehe dazu die Tabelle unten.) •... -
Seite 21: Erstes Etikett Erstellen
DEUTSCH Erstes Etikett erstellen So einfach können Sie ein Etikett mit dem P-touch erstellen: Bereiten Sie den P-touch wie folgt vor: Batterien einlegen und/ Schriftbandkassette P-touch einschalten. oder Netzadapter an- einlegen. schließen. S. 14 S. 16 S. 18 Geben Sie den Text ein. Durch zahlreiche Einstellungen und Funktionen können Sie die Etiketten pro- fessionell gestalten:... - Seite 22 Geben Sie den Text im P-touch Quick Editor ein. P-touch Quick Edi- Text im P-touch Quick Editor eingeben. tor starten. Zum Beispiel in den Layoutbereich klicken und "Brother" eingeben. Software-Hilfe Software-Hilfe Drucken Sie das Etikett. Klicken Sie auf die Das Etikett wird gedruckt.
-
Seite 23: Quick Index
DEUTSCH Quick Index Die Abbildungen unten helfen Ihnen, die Beschreibung häufig verwendeter Funktionen Quick Quick schnell aufzufinden. Index Index Falls Sie die gesuchte Funktion hier nicht finden, schauen Sie einfach im ausführlichen Inhalts- oder Stichwortverzeichnis nach. A B C A B C A B C Etiketten Text, Symbole und... -
Seite 24: Bandvorlauf / Abschneiden
INBETRIEBNAHME Bandvorlauf / Abschneiden Vorlauf & Schnitt Diese Funktion transportiert das Schriftband 23 mm vor und schneidet es anschließend ab. Sie wird zum Beispiel nach Einlegen einer neuen Schriftbandkassette verwendet. Halten Sie gedrückt, während Sie drücken. "Vorlauf&Schnitt?" wird im Display angezeigt. Wählen Sie mit oder die Funktion "Vorl.&Schnitt"... -
Seite 25: Lc-Display
DEUTSCH LC-Display LCD-Kontrast Sie können den Kontrast des LC-Displays ändern, um die Lesbarkeit zu verbessern. Es kann zwischen 5 Stufen gewählt werden (+2, +1, 0, -1, -2). Der Standardwert ist "0". Drücken Sie , um das Setup-Menü aufzurufen. Wählen Sie dann mit oder die Funktion "LCD- Kontrast"... -
Seite 26: Sprache Und Einheit Einstellen
INBETRIEBNAHME Sprache und Einheit einstellen Sprache Wählen Sie die Sprache, in der Menübefehle und Displayanzeigen erscheinen sollen ("English", "Español", "Français", "Português", "Deutsch", "Nederlands", "Italiano", "Dansk", "Svenska", "Norsk", "Suomi", "Poliski", " " oder "Magyar"). Die werkseitige Einstellung ist "English". Drücken Sie , um das Setup-Menü... -
Seite 27: Etikett Erstellen
DEUTSCH ETIKETT ERSTELLEN Text eingeben und bearbeiten Die Texte können wie mit einer Schreibmaschine oder einem Computer über die Tastatur eingegeben werden. Text über die Tastatur eingeben • Zur Eingabe eines Kleinbuchstabens oder einer Ziffer drücken Sie einfach die entsprechende Taste. •... -
Seite 28: Text Einfügen
ETIKETT ERSTELLEN Text einfügen • Um in einen bereits geschriebenen Text zusätzliche Zeichen einzufügen, bewegen Sie den Cursor rechts neben die Stelle, an der Zeichen eingefügt werden sollen. Geben Sie nun den zusätzlichen Text ein. Er wird links neben dem Cursor eingefügt. Tab einfügen •... -
Seite 29: Symbole Eingeben
DEUTSCH Symbole eingeben Zusätzlich zu den auf der Tastatur abgebildeten Symbole können verschiedene Symbole (einschließlich internationaler und erweiterter ASCII-Zeichen) mit der Symbolfunktion eingegeben werden. Symbole können auf zwei verschiedene Weisen eingegeben werden: • In Verbindung mit der Taste • Über die Symbolfunktion Symbole mit der Taste eingeben Die in der oberen rechten Ecke der Tasten abgebildeten Satzzeichen und Symbole... - Seite 30 ETIKETT ERSTELLEN Symbolliste Gruppe Symbole Zeichensetzung Geschäft Mathematik Klammer Pfeil Einheit International Zahl Piktogramme Elektro Andere Das CE-Zeichen darf nur gemäß den europäischen Normen und Richtlinien verwendet werden. Vergewissern Sie sich, dass Etiketten, die dieses CE-Zeichen enthalten, nur in Übereinstimmung mit den dafür gültigen Richtlinien verwendet werden. Symbole eingeben...
-
Seite 31: Akzentbuchstaben Eingeben
DEUTSCH Akzentbuchstaben eingeben Es können mit dem P-touch auch Buchstaben mit Akzent eingegeben und ausgedruckt werden. Geben Sie zuerst den Buchstaben, der mit Akzent geschrieben werden soll, ein. Die Caps-Funktion kann zusammen mit der Akzentfunktion verwendet werden. Drücken Sie Der eingegeben Buchstabe wird nun mit Akzent angezeigt. - Seite 32 ETIKETT ERSTELLEN Akzentbuchstaben Buchstabe Akzentbuchstaben Buchstabe Akzentbuchstaben Akzentbuchstaben eingeben...
-
Seite 33: Textattribute Einstellen
DEUTSCH Textattribute einstellen Textattribute für das gesamte Etikett einstellen Mit der Taste kann die Schriftart ausgewählt und die Größe, Breite, der Stil, Linie (Unter-/Ausstreichen) und die Ausrichtung des Textes gewählt werden. Drücken Sie Die aktuellen Einstellungen werden nun angezeigt. Wählen Sie die gewünschte Funktion mit oder und wählen Sie dann mit oder... -
Seite 34: Funktion
ETIKETT ERSTELLEN Textattribut-Einstellungen Funktion Einstellung Ergebnis (Helsinki) (Brussels) Schrift (Florida) (Calgary) Wenn die Einstellung "Auto" gewählt ist, wird Auto für den Text automatisch die größtmögliche Schrift für die jeweilige Bandbreite verwendet. 42pt 36pt 24pt Größe 18pt 12pt Textattribute einstellen... - Seite 35 DEUTSCH Funktion Einstellung Ergebnis Breite x2/3 x1/2 Fett Umriss Scha1 (Schatten 1) Scha2 (Schatten 2) Kursiv Stil (Kursiv + Fett) (Kursiv + Umriss) K+S1 (Kursiv + Schatten 1) K+S2 (Kursiv + Schatten 2) Vert. (Vertikal) Textattribute einstellen...
-
Seite 36: Automatische Anpassung Einstellen
ETIKETT ERSTELLEN Funktion Einstellung Ergebnis Untstr Linie (Unterstreichen) Ausstr (Ausstreichen) Links Mitte Ausr. (Ausrichtung) Rechts (Blocksatz) Automatische Anpassung einstellen Wenn "Größe" auf "Auto" und "Länge" auf einen bestimmten Wert eingestellt ist, können Sie wählen, wie Text verkleinert wird, um die Länge nicht zu überschreiten. Wenn "Textgröße"... -
Seite 37: Etiketteneinstellungen
DEUTSCH Etiketteneinstellungen Mit der Taste können Sie einen Rahmen für das Etikett auswählen und die Etikettenlänge sowie die Tab-Länge festlegen. (Daneben können mit auch Schnittoptionen gewählt werden. Lesen Sie dazu "Schnittoptionen" auf Seite 53.) Drücken Sie Die aktuellen Einstellungen werden nun angezeigt. Wählen Sie die gewünschte Funktion mit oder und wählen Sie dann mit... - Seite 38 ETIKETT ERSTELLEN Etiketteneinstellungen Funktion Einstellung Ergebnis Rahmen Etiketteneinstellungen...
-
Seite 39: Autoformat-Layouts Verwenden
DEUTSCH Funktion Einstellung Ergebnis Rahmen Die Etikettenlänge kann im Bereich von 30 mm bis 300 mm eingestellt werden. Wenn Auto gewählt ist, wird die Länge Etikettenlänge automatisch entsprechend dem eingegebenen Text eingestellt. Die Tab-Länge kann im Bereich von 0 mm bis 100 mm eingestellt Tab-Länge werden. - Seite 40 ETIKETT ERSTELLEN Drücken Sie oder Das Menü "Stil" wird nun angezeigt. Wählen Sie die gewünschte Funktion mit oder und wählen Sie dann mit oder die gewünschte Einstellung. Drücken Sie oder Das Menü "Barcode-Konfig." wird nun angezeigt. Wählen Sie die gewünschte Funktion mit oder und wählen Sie dann mit oder...
- Seite 41 DEUTSCH • Um jeweils wieder zum vorherigen Schritt zurückzukehren, drücken Sie • Mit können Sie die jeweils im Menü "Stil" oder "Barcode-Konfig." gewählte Ein- stellung wieder auf die Standardeinstellung zurücksetzen. • In der Tabelle "Vorlagen" sind die verfügbaren Vorlagen aufgelistet. •...
- Seite 42 ETIKETT ERSTELLEN Vorlagen Funktion Einstellung Details Ordnerrücken (18 mm x 219 mm) Dateiordner- Etikett (12 mm x 82 mm) Trennblatt (Hängeregister) (12 mm x 42 mm) Inventaraufkleber (18 mm x 70 mm) Fach (18 mm x 76 mm) Vorlagenname Produktlabel (18 mm x 58 mm) Anschlüsse (12 mm x 70 mm)
-
Seite 43: Blocklayouts Verwenden
DEUTSCH Funktion Einstellung Details CD 1 (6 mm x 113 mm) CD 2 (3,5 mm x 113 mm) Vorlagenname Video VHS (18 mm x 140 mm) MiniDisk (9 mm x 42 mm) Blocklayouts verwenden Drücken Sie , um das Autoformat-Menü aufzurufen. - Seite 44 ETIKETT ERSTELLEN Wählen Sie die gewünschte Funktion mit oder und wählen Sie dann mit oder die gewünschte Einstellung. können Sie die jeweils gewählte Einstellung wieder auf die Standardeinstellung zurücksetzen. Drücken Sie oder Sie können nun den gewünschten Text eingeben. Die Caps-Funktion kann zur Texteingabe verwendet werden.
- Seite 45 DEUTSCH • Wenn die Breite des aktuell eingelegten Schriftbandes nicht zur im gewählten Layout einge- stellten Breite passt, erscheint beim Versuch zu drucken eine Fehlermeldung. Drücken Sie oder eine beliebige andere Taste, um die Fehlermeldung zu löschen. Legen Sie dann eine Schriftbandkassette mit der richtigen Breite ein.
- Seite 46 ETIKETT ERSTELLEN Funktion Einstellung Details 2zeiligA 2zeiligB Blocklayout (12-mm-Band) 3zeilig 1+2zeilig 2zeiligA Blocklayout 2zeiligB (9-mm-Band) 1+2zeilig Blocklayout 1+2zeilig (6-mm-Band) Autoformat-Layouts verwenden...
-
Seite 47: Etikett Mit Barcode Erstellen
DEUTSCH Etikett mit Barcode erstellen Durch Verwendung der Barcode-Funktion können Sie die Etiketten überall dort anbringen, wo Barcode-Lesegeräte zur Verarbeitung der Barcode-Daten benutzt werden (zum Beispiel zur Lagerverwaltung, Preisauszeichnung usw.). • Der P-touch ist nicht speziell zur Erstellung von Barcode-Etiketten vorgesehen. Vergewissern Sie sich, dass der Barcode vom verwendeten Lesegerät auch entschlüsselt werden kann. -
Seite 48: Barcode-Daten Eingeben
ETIKETT ERSTELLEN Barcode-Konfiguration Funktion Einstellung CODE39, CODE128, EAN8, EAN13, EAN128, Protokoll UPC-A, UPC-E, I-2/5, CODABAR Groß Breite Klein Unter# (Zeichen werden unter dem Barcode ausgedruckt) Prüfz. (Prüfziffer) (nur verfügbar für die Protokolle CODE39, I-2/5 und CODABAR) Barcode-Daten eingeben Drücken Sie , um das Setup-Menü... - Seite 49 DEUTSCH Drücken Sie oder , um den Barcode in das Eti- kett einzufügen. Bei der Texteingabe wird ein Barcode durch zwei Barcode-Symbole angezeigt. • Um jeweils wieder zum vorherigen Schritt zurückzukehren, drücken Sie • In der Tabelle "Sonderzeichen" sind die verfügbaren Zeichen aufgelistet. Sonderzeichen CODE39 CODABAR...
-
Seite 50: Barcode Bearbeiten Oder Löschen
ETIKETT ERSTELLEN Code Sonderzeichen Code Sonderzeichen Code Sonderzeichen FNC3 FNC2 FNC4 FNC1 Barcode bearbeiten oder löschen • Zum Ändern der Daten eines bereits in das Etikett eingefügten Barcodes bewegen Sie den Cursor bei der Texteingabe unter eins der beiden Barcode-Symbole und öffnen dann das Menü... -
Seite 51: Etikett Drucken
DEUTSCH ETIKETT DRUCKEN Etikettenvorschau Mit der Vorschau-Funktion kann das Layout des Etikettes vor dem Ausdruck überprüft werden. Drücken Sie Es wird nun eine Vorschau des Etikettes angezeigt. Die Länge des Etikettes wird unten rechts im Display gezeigt. oder können Sie das Etikett im Display nach links bzw. -
Seite 52: Etikett Einmal Drucken
ETIKETT DRUCKEN Etikett einmal drucken Vergewissern Sie sich, dass die richtige Bandkassette eingelegt ist. Drücken Sie Während gedruckt wird, erscheint im Display die ne- benstehende Anzeige. Um den Ausdruck abzubrechen, schalten Sie den P-touch mit der Taste aus. Falls nach Drücken der Taste eine Fehlermeldung erscheinen sollte, finden Sie unter "Fe- hlermeldungen"... -
Seite 53: Automatische Nummerierung
DEUTSCH Automatische Nummerierung Mit dieser Funktion können Sie mehrere Kopien eines Etikettes mit automatisch fort- laufender Nummerierung drucken. Vergewissern Sie sich, dass die richtige Bandkassette eingelegt ist. Halten Sie gedrückt und drücken Sie , um das Druckoptionen-Menü aufzurufen. Wählen Sie nun oder die Funktion "Nummerierung". -
Seite 54: Spiegeldruck
ETIKETT DRUCKEN • Um jeweils wieder zum vorherigen Schritt zurückzukehren, drücken Sie • Wenn nicht anders eingestellt, wird das Band automatisch nach dem Ausdruck jeder Kopie ab- geschnitten. Wie Sie diese Einstellung ändern können, ist unter "Schnittoptionen" auf Seite 53 beschrieben. •... -
Seite 55: Schnittoptionen
DEUTSCH Drücken Sie oder Während gedruckt wird, erscheint im Display die ne- benstehende Anzeige. • Um jeweils wieder zum vorherigen Schritt zurückzukehren, drücken Sie • Verwenden Sie zum Ausdruck mit der Spiegeldruck-Funktion ein transparentes Band. • Die Funktionen "Kopien" und "Nummerierung" können nicht zusammen mit dem Spiegel- druck verwendet werden. -
Seite 56: Beschreibung
ETIKETT DRUCKEN Schnittoptionen Einstel- Beschreibung Beispiel lung Schneidet das Band nach dem Ausdruck jedes Großer Etikettes automatisch ab. Die Etiketten haben am 24 mm 24 mm Rand Anfang und Ende einen großen Rand von 24 mm. • Beim Drucken eines einzelnen Etikettes: 23 mm Schneidet vor dem Ausdruck des Etikettes ein Stück überschüssiges Band automatisch ab,... -
Seite 57: Etikettenlänge Justieren
DEUTSCH • Bei Verwendung von Textilbändern oder extra-stark klebenden Schriftbändern wählen sie "Kein Scht" und lesen Sie dann "Bandvorlauf / Abschneiden" auf Seite 22. • Wenn "Kettdruck" oder "Kein Scht" gewählt ist, wird das letzte Etikett nicht abgeschnitten. Drücken Sie bei gedrückter -Taste und wählen Sie "Vorl.&Schnitt"... -
Seite 58: Etiketten Befestigen
ETIKETT DRUCKEN Etiketten befestigen Falls notwendig, schneiden Sie die Ränder mit einer Schere ab, damit das Etikett die passende Größe hat. Ziehen Sie das Etikett von der Trägerfolie ab. Kleben Sie es dann auf den gewünschten Gegenstand und streichen Sie mit dem Finger darüber, um das Etikett sicher zu befestigen. -
Seite 59: Speicher Verwenden
DEUTSCH SPEICHER VERWENDEN Im Etikettenspeicher können Sie bis zu 9 häufig benutzte Etiketten speichern, um sie jederzeit wieder schnell zur Bearbeitung oder zum Drucken aufrufen zu können. • Wenn der Etikettenspeicher voll ist, müssen Sie zum Speichern eines weiteren Etikettes ein bereits gespeichertes Etikett überschreiben. -
Seite 60: Gespeichertes Etikett Öffnen
SPEICHER VERWENDEN Gespeichertes Etikett öffnen Drücken Sie , um das Datei-Menü aufzurufen. Wählen Sie mit oder die Funktion "Öffnen". Drücken Sie oder Es wird nun die Speicherplatznummer eines gespeicherten Etiketts angezeigt. Darunter wird der Textanfang des gespeicherten Etikettes gezeigt, damit Sie sehen, welches Etikett hier gespeichert ist. -
Seite 61: Gespeichertes Etikett Drucken
DEUTSCH Gespeichertes Etikett drucken Drücken Sie , um das Datei-Menü aufzurufen. Wählen Sie mit oder die Funktion "Drucken". Drücken Sie oder Es wird nun die Speicherplatznummer eines gespeicherten Etiketts angezeigt. Darunter wird der Textanfang des gespeicherten Etikettes gezeigt, damit Sie sehen, welches Etikett hier gespeichert ist. -
Seite 62: Gespeichertes Etikett Löschen
SPEICHER VERWENDEN Gespeichertes Etikett löschen Drücken Sie , um das Datei-Menü aufzurufen. Wählen Sie mit oder die Funktion "Löschen". Drücken Sie oder Es wird nun die Speicherplatznummer eines gespeicherten Etiketts angezeigt. Darunter wird der Textanfang des gespeicherten Etikettes gezeigt, damit Sie sehen, welches Etikett hier gespeichert ist. -
Seite 63: Wartung Und Pflege
DEUTSCH WARTUNG UND PFLEGE P-touch zurücksetzen Sie können den P-touch zurücksetzen, um alle Einstellungen und die gespeicherten Etiketten zu löschen. Verwenden Sie diese Funktion auch, wenn der P-touch einmal nicht mehr wie gewohnt arbeiten sollte. Schalten Sie das Gerät aus. Halten Sie dann gedrückt, während drücken, um das Gerät wieder einzuschalten. -
Seite 64: Druckkopf Reinigen
WARTUNG UND PFLEGE Druckkopf reinigen Streifen im Ausdruck oder schlechte Druckkopf Druckqualität weisen normalerweise auf einen verschmutzten Druckkopf hin. Reinigen Sie den Druckkopf mit der optionalen Reinigungskassette (TZ-CL4) oder verwenden Sie ein Wattestäbchen zur manuellen Reinigung des Druckkopfes. Zur Verwendung der Reinigungskassette lesen Sie den mit dieser Kassette gelieferten Beipackzettel. -
Seite 65: Problemlösungen
DEUTSCH PROBLEMLÖSUNGEN Was tun, wenn ... Problem Mögliche Ursache Abhilfe Der P-touch rea- Lesen Sie "P-touch zurücksetzen" auf Seite 61 und setzen Sie giert nicht oder dann den P-touch zurück. Falls dadurch das Problem nicht be- nicht normal auf hoben ist, ziehen Sie den Netzadapter ab und nehmen Sie die Eingaben. - Seite 66 PROBLEMLÖSUNGEN Problem Mögliche Ursache Abhilfe Nach Drücken der Wurde Text eingegeben? Geben Sie einen Text ein. Wenn Taste wird kein Text eingegeben ist, druckt das Etikett nicht der P-touch kein Etikett aus. ausgedruckt. Ist die Bandkassette richtig Legen Sie die Bandkassette rich- eingelegt und ist noch genü- tig ein oder legen Sie eine neue gend Band in der Kassette...
- Seite 67 DEUTSCH Problem Mögliche Ursache Abhilfe Der P-touch unter- Befindet sich noch genü- Wechseln Sie die Bandkassette, bricht den Aus- gend Band in der Kassette? sobald das gestreifte Bandende druck. erscheint. Sind die Batterien schwach Legen Sie neue Batterien ein und ist der Netzadapter oder schließen Sie den Netzad- nicht angeschlossen? apter an den P-touch an.
-
Seite 68: Fehlermeldungen
PROBLEMLÖSUNGEN Fehlermeldungen Falls eine Fehlermeldung im Display angezeigt wird, versuchen Sie den Fehler wie folgt zu beheben. Drücken Sie eine beliebige Taste, um die Fehlermeldung zu löschen. Meldung Mögliche Ursache / Abhilfe Es wurde eine Autoformat-Vorlage für 18 mm breite Bänder gewählt, aber keine entsprechende Bandkassette eingelegt. - Seite 69 DEUTSCH Meldung Mögliche Ursache / Abhilfe Die Taste oder wurde gedrückt, obwohl das Eti- kett bereits 2 Zeilen enthält und nur ein 9 mm oder 6 mm brei- tes Band eingelegt ist. Kürzen Sie den Text auf max. 2 Zeilen oder legen Sie ein breiteres Band ein.
- Seite 70 PROBLEMLÖSUNGEN Meldung Mögliche Ursache / Abhilfe Es wurde versucht, einen neuen Barcode einzugeben, ob- wohl bereits 5 Barcodes im Etikett enthalten sind. Es können maximal 5 Barcodes pro Etikett eingegeben werden. Beim Versuch zu drucken oder das Band vorlaufen zu las- sen, ist ein Fehler an der Schneideeinheit aufgetreten.
-
Seite 71: Anhang
DEUTSCH ANHANG Technische Daten P-touch Funktion Spezifikationen Tastatur 65 Tasten, QWERTZ-Tastatur Display LC-Display Größe 16 Stellen x 3 Zeilen (128 x 48 Punkte) Hintergrundbeleuchtung Nein Drucken Druckmethode Thermodrucker Druckkopf 180 dpi Auflösung Druckhöhe Maximal 15,8 mm (mit 18-mm-Band) Druckgeschwindigkeit Ca. 10 mm / Sekunde Schriftbandkassette Standard TZ-Bänder (3,5, 6, 9, 12, 18 mm breit) Schneideeinheit... -
Seite 72: Spezifikationen
ANHANG Funktion Spezifikationen Zeichen Interner Zeichensatz Insgesamt 301 Zeichen (62 alphanumerische Zeichen, 92 Symbole, 147 Akzentbuchstaben) Zeichen pro Etikett Max. 200 Zeichen Schriften Helsinki, Brussels, Florida, Calgary Zeichengröße Auto, 42 pt, 36 pt, 24 pt, 18 pt, 12 pt, 9 pt, 6 pt Druckstil Aus, Fett, Umriss, Schatten 1, Schatten 2, Kursiv, Kursiv+Fett, Kursiv+Umriss, Kursiv+Schatten 1,... - Seite 73 DEUTSCH ® Systemvoraussetzungen für PC-Anschluss: Windows Funktion Spezifikationen Betriebssystem ® ® Microsoft Windows 2000 Professional/XP/ Windows Vista ® Speicher Windows 2000 Pro, XP: 128 MB oder mehr erforderlich Windows Vista : 512 MB oder mehr Freier Speicherplatz auf der 70 MB oder mehr erforderlich Festplatte Bildschirm SVGA High-Colour oder höhere Grafikkarte...
-
Seite 74: Zubehör
Verbrauchsmaterialien. Die Verwendung von Zubehör oder Verbrauchsmaterial, das nicht den Spezifikationen von Brother entspricht und/oder von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Gewährleistungsansprüchen führen. Welche Zubehör- Artikel erhältlich sind, kann ohne Ankündigung geändert werden. - Seite 75 DEUTSCH Artikelnummer Beschreibung TZ-334 Goldene Schrift auf schwarzem Band TZ-335 Weiße Schrift auf schwarzem Band TZ-431 Schwarze Schrift auf rotem Band TZ-435 Weiße Schrift auf rotem Band TZ-531 Schwarze Schrift auf blauem Band TZ-535 Weiße Schrift auf blauem Band TZ-631 Schwarze Schrift auf gelbem Band TZ-635 Weiße Schrift auf orangenem Band...
- Seite 76 ANHANG Nicht laminierte Bänder (Länge: 8 m) Artikelnummer Beschreibung 18 mm TZ-N241 Schwarze Schrift auf weißem Band TZ-N641 Schwarze Schrift auf gelbem Band 12 mm TZ-N231 Schwarze Schrift auf weißem Band TZ-N631 Schwarze Schrift auf gelbem Band 9 mm TZ-N221 Schwarze Schrift auf weißem Band 6 mm TZ-N211...
- Seite 77 DEUTSCH Laminierte Flexi-Tapes (Länge: 8 m) Für die Flexi-Tape-Schriftbänder kommt speziell entwickeltes Material zum Einsatz, das sich u. a. zum Umkleben/Umwickeln von dünnen Radien und harten Kanten eignet. Artikelnummer Beschreibung 18 mm TZ-FX141 Schwarze Schrift auf farblosem (transparentem) Band TZ-FX241 Schwarze Schrift auf weißem Band TZ-FX641 Schwarze Schrift auf gelbem Band...
- Seite 78 ANHANG Druckkopf-Reinigungskassette Mit dieser Kassette können Sie den Druckkopf des P-touch einfach und bequem reinigen. Artikelnummer Beschreibung 18 mm TZ-CL4 Druckkopf-Reinigungskassette (für ca. 100 Reinigungsvorgänge) Netzadapter Artikelnummer Beschreibung AD-24 Zubehör...
-
Seite 79: Stichwortverzeichnis
DEUTSCH STICHWORTVERZEICHNIS Etikett öffnen ........58 Etikett speichern ........57 Abschneiden, automatisch ....22 Etiketten befestigen ......56 Akzentbuchstaben ...... 29, 30 Etiketteneinstellungen .......35 Attribute ..........31 Etikettenformat ........35 Ausrichtung ........31 Etikettenlänge ........11 Ausstreichen ........31 Etikettenlänge justieren .....55 Autoformat-Layouts ......37 Etikettenrand ........54 Automatische Anpassung .... - Seite 80 Text löschen ........26 Textattribute ........31 Netzadapter (Modell AD-24) .....15 Neue Zeile beginnen ......25 Neuen Block beginnen ......25 Unterstreichen/Ausstreichen .....31 Problembehebung ......63 Vorlagen verwenden ......37 P-touch ein-/ausschalten ....18 Vorlauf, Band ........22 Rand ..........54 Zeichen löschen ........26 Reinigung ..........61 Zeilenende-Zeichen ......11 Reset ..........61 Zeilennummer ........11 Zubehör ..........72 Zurücksetzen ........61...
- Seite 81 Gedruckt in China LW1665001...
