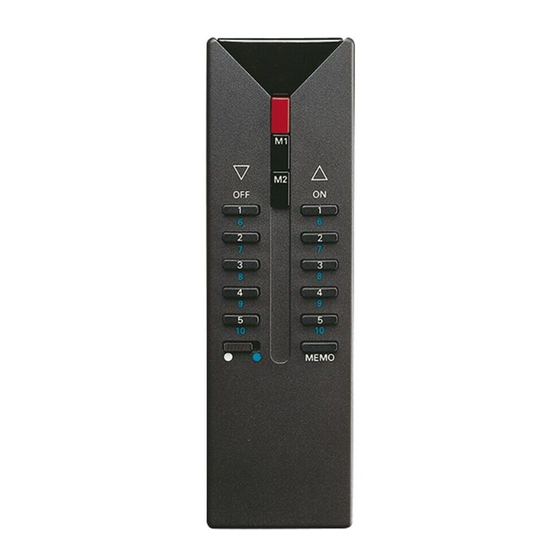

- Seite 1 Busch -Jaeger Elektro GmbH Installationstechnik Hausleittechnik Busch - Ferncontrol - IR Handsender 6010 Bedienungsanweisung...
- Seite 2 Fig. 1 IR-Wandsender IR-Empfänger IR-Handsender...
- Seite 3 Fig. 2 MEMO...
- Seite 4 Fig. 3 – ~ 15 m – IR-Sendebereich (% m) 0° - 30° 30° - 60° 60° - 90° 90° 100% 60% 20% 20% 60% 100% 0° 30° - 30° 60° - 60° 90° - 90° 100% 60% 20% 20% 60% 100%...
- Seite 5 Vorbereitung IR-Empfänger adressieren Jeder IR-Empfänger erhält eine Adresse. Die Adresse wird über ein Adressrad eingestellt. Es befindet sich auf der Geräterückseite (Steckerversion) bzw. hinter der Abdeckkappe (Baldachinversion); bei der IR-Unter- putzversion hebeln Sie das Bedienelement an den seitlichen Einkerbungen oder dem Abdeckrahmen vom Unterputzeinsatz ab - das Adressrad befindet sich auf der Rückseite des Bedienelementes.
- Seite 6 Bedienung Adressbereich einstellen • Umschalten: Schiebeschalter -nach links: Adressen 1 - 5 -nach rechts: Adressen 6 - 10 Schalten und Dimmen Richten Sie den IR-Handsender auf den/die zu steu- ernden IR-Empfänger. Die Sende-Kontrolleuchte des IR-Handsenders blinkt bei Sendebetrieb. Die Schaltfunktionen EIN / AUS wirken erst nach einer kurzen Zeitverzögerung.
- Seite 7 Bedienung MEMO Speicher benutzen Alle IR-Empfänger des Busch-Ferncontrol-IR-Systems besitzen zwei Speicher: M1 und M2. Diese können Sie individuell ändern und abrufen. • Abrufen: Taste M1 (bzw. M2) drücken: -Unabhängig von der momentanen Helligkeit werden bei allen IR-Emp- fängern des gewählten Adressbe- reiches die gespeicherten Helligkei- ten eingestellt •...
- Seite 8 Beispiel und Merktabelle Beispiel Die Prozentangaben der folgenden Tabelle beziehen sich auf die Maximalhelligkeit der Verbraucher, die über die IR-Schalter (S) bzw. IR-Dimmer (D) ange- schlossen sind. Verbraucher S / D Adresse Außenleuchte A US Flurleuchte A US Stehleuchte 5 0 % 2 5 % Stehleuchte 5 0 %...
- Seite 9 S t ö r f a l l h i l f e Hinweise Bei einem Netzausfall werden alle gespeicherten Helligkeiten für mind. 8 Stunden in den IR-Emp- fängern gesichert. Störungsursachen lassen Sie vom Fachpersonal feststellen und beseitigen. Diagnose Mögl. Ursache LED-Anzeige blinkt - Batterien des IR-Hand- bei Tastendruck nicht:...
- Seite 10 Postzulassung Vfg 146/1984 Allgemeine Genehmigung für Führungs- und Fern- wirk-Funkanlagen des nicht öffentlichen bewegli- chen Landfunkdienstes (nöbL) im optischen Frequenzbereich 1. Das Errichten und Betreiben von Führungs- und Fernwirk-Funkanlagen des nicht öffentlichen beweg- lichen Landfunkdienstes (nöbL), bei denen die Über- tragung von Signalen innerhalb der Grenzen eines Grundstückes im Sinne des §...
- Seite 11 c.) Die Bedingung unter a.) findet für Führungs- und Fernwirk-Funkanlagen des nöbL im optischen Frequenzbereich, die bis zum 30.4.1984 in Betrieb genommen worden sind, keine Anwendung, solange durch diese Funkanlagen keine Funkstörungen ver- ursacht werden. d.) Andere Fernmeldeanlagen, die öffentlichen Zwek- ken dienen, und Funkanlagen außerhalb des opti- schen Frequenzbereiches dürfen nicht gestört wer- den.
- Seite 12 Erwärmung, Beleuchtung) benutzt. Gegenseitige Beeinflussungen sind daher nicht auszuschließen. Der Halter einer aufgrund dieser Genehmigung errichteten und betriebenen Funkanlage muß Störungen seiner Funkanlage durch andere in diesem Frequenzbereich betriebene Geräte hinnehmen. 2. Alle Einrichtungen der errichteten Funkanalge sind dauernd in vorschriftsmäßigem Zusatnd zu halten. Mängel sind sofort zu beseitigen.
- Seite 13 zugeteilte DBP-Zulassungsnummer trägt. 2. Nur solche Führungs- und Fernwirk-Funkanlagen des nöbL im optischen Frequenzbereich, die mit einem beim Zentralamt für Zulassungen im Fernmeldewesen der Deutschen Bundespost technisch geprüften und zugelassenen Baumuster elektrisch und mechanisch übereinstimmen, dürfen die jeweils zugeteilte DBP- Zulassungsnummer tragen.
