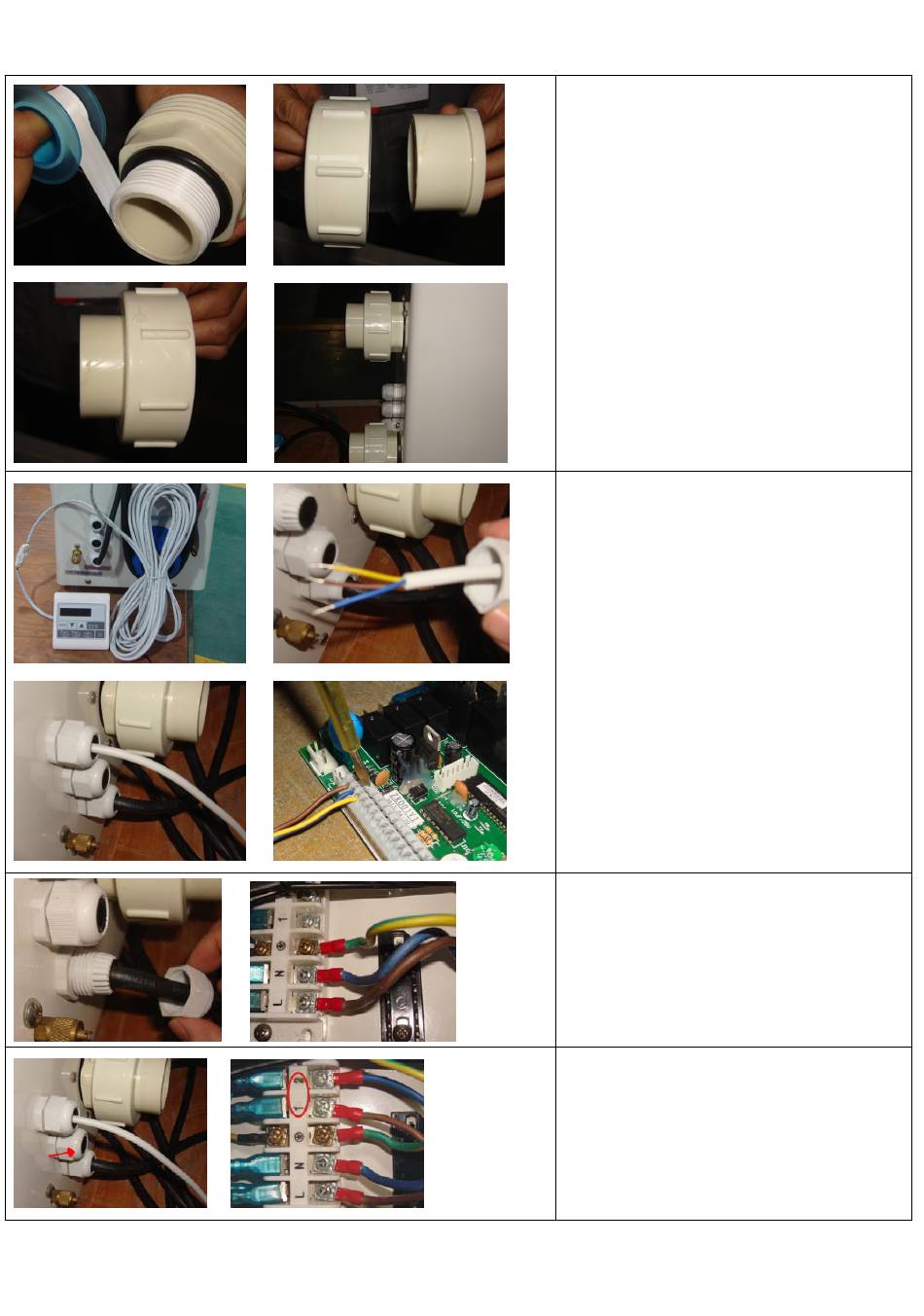

Vatteninlopps- & -utloppsförgrening
1. Använd rörtejpen för att ansluta förgrening
för vatteninloppet & -utloppet på
vattenpumpen.
2. Installera de två fogarna som visat på
bilden.
3. Skruva på dem på förgreningen för
vatteninloppet- & utloppet
10M signalkabel
1. Fäst ena änden av 10M signalkabeln och
anslut till kontrollenheten.
2. Den andra änden dras igenom hålet, som
visat på den tredje bilden.
3. Anslut till PC-kretskortet inuti maskinen:
den bruna --- första fogen; den blå --- andra
fogen; den gula --- tredje fogen.
Kabeldragning
1. Anslut strömkabeln genom det vita hålet,
som visat på bilden.
2. Fixera den andra sidan i fogarna på insidan
av ellådan.
Vattenpumpskablar
1. Anslut vattenpumpskablarna genom det
vita markerade hålet.
2. Fäst den andra änden på fogarna inuti
ellådan.
