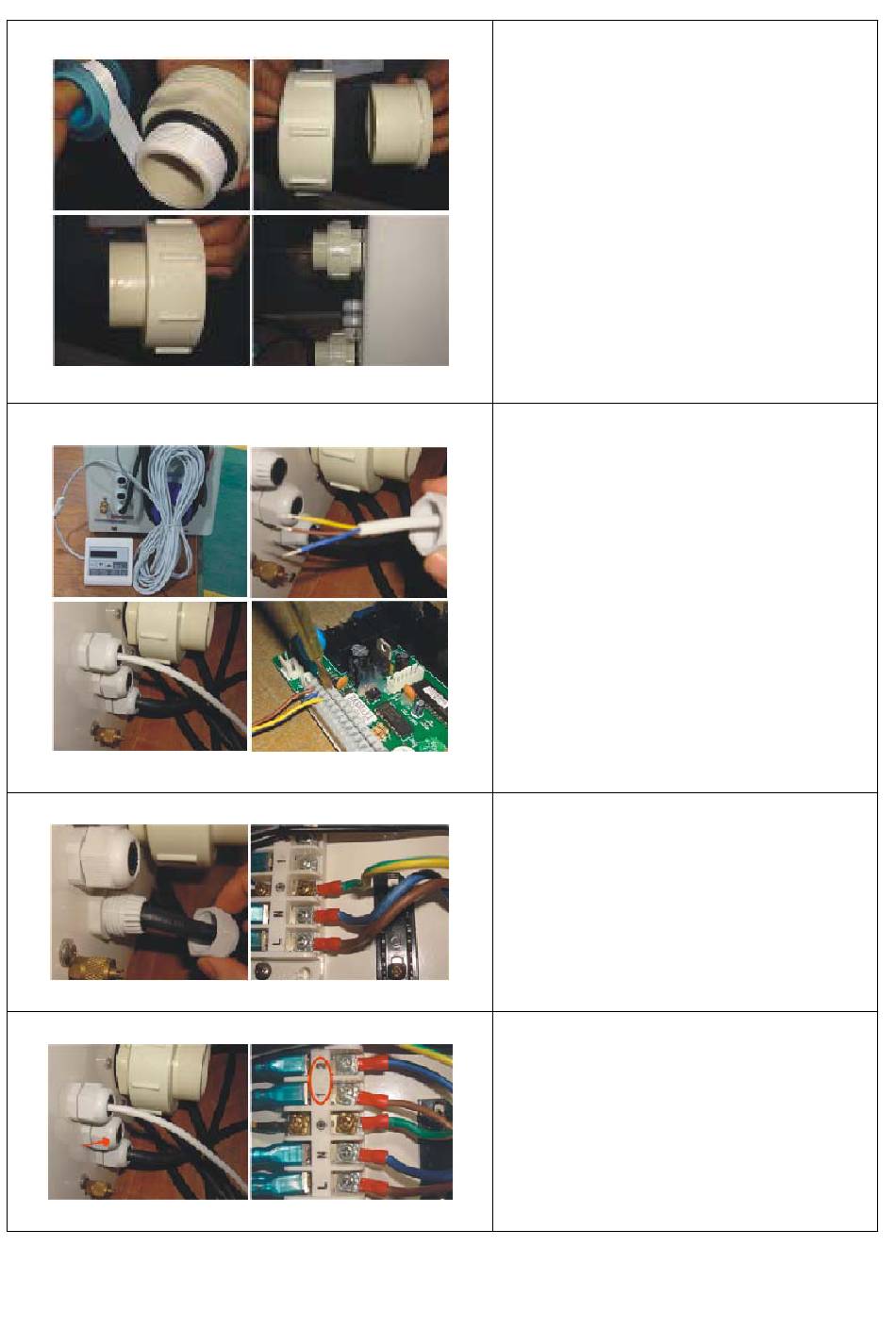

Соединение входного и выходного
отверстия воды
1. Используйте рулетку для соединения
входного и выходного отверстия на
тепловом насосе
2. Установите две форсунки, как показано
на рисунке
3. Прикрутите их к входному и выходному
отверстию воды
10M Сигнальный провод
1. Возьмите один конец 10M сигнального
провода и подсоедините к регулятору.
2. Другой конец необходимо протянуть
через отверстие, как показано на третьем
рисунке.
3. Затем подключите к плате внутри
машины: коричневый --- к первому стыку;
синий --- ко второму; желтый --- к
третьему.
Кабельная проводка
1. Подключите провода питания через
белое отверстие, как показано на рисунке.
2. Закрепите другой конец на стыках
внутри электрической коробки.
Проводка водяного насоса
1. Подключите водяной насос через белое
отверстие
2. Закрепите другой конец на стыках
внутри электрической коробки.
