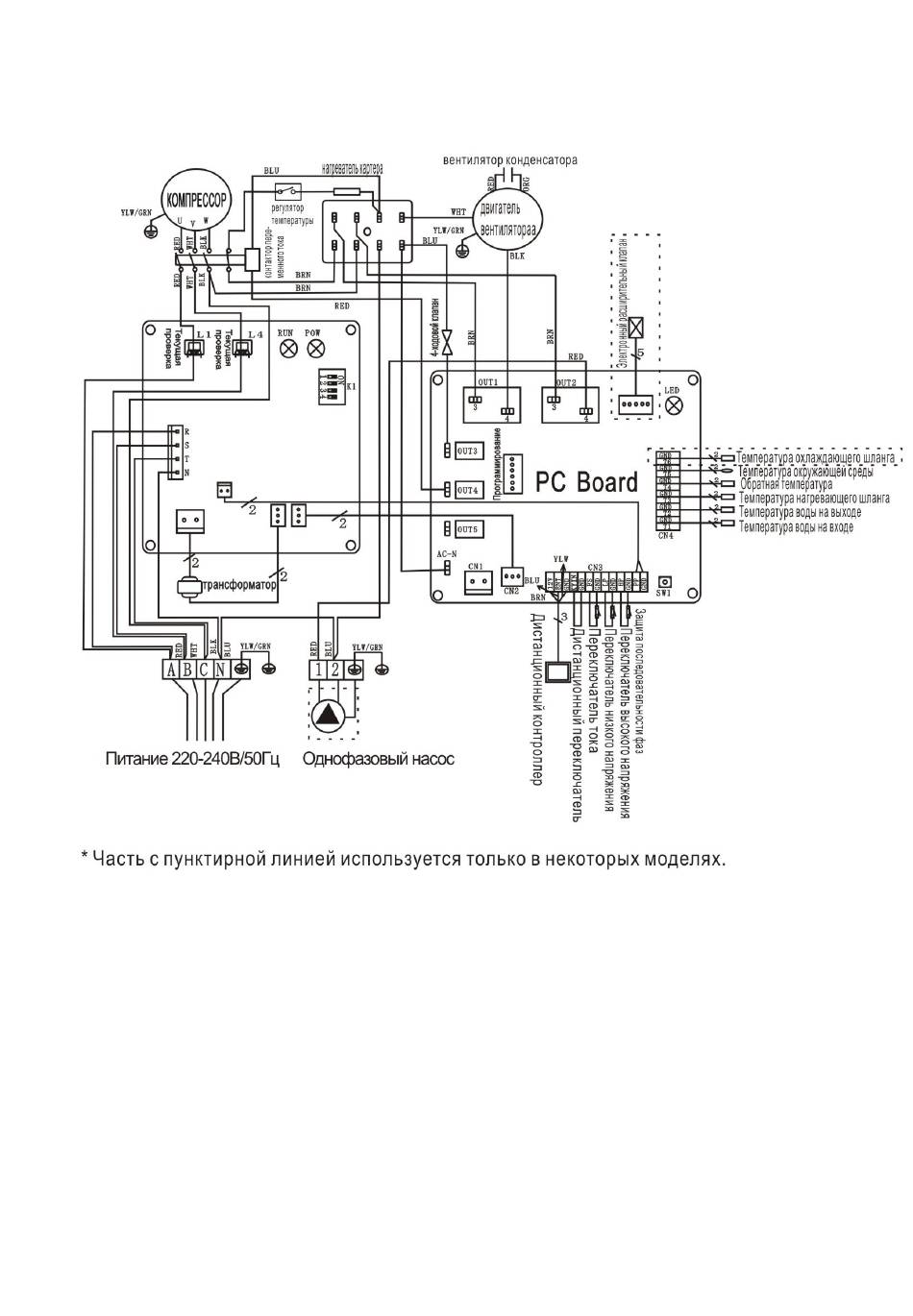

5.4 ДИАГРАММА ПРОВОДКИ ТЕПЛОВОГО НАСОСА ДЛЯ ПЛАВАТЕЛЬНОГО
БАССЕЙНА
Hydro Pro 22T/26T
ПРИМЕЧАНИЕ:
(1) Данная электрическая схема только для вашей справки, пожалуйста, подсоедините машину по
схеме.
(2) Тепловой насос плавательного бассейна должен быть подключен к проводу заземления, хотя
теплоутилизатор электрически изолирован от остальной части блока. Заземление устройства все
еще требуется для защиты от коротких замыканий внутри блока. Также требуется присоединение.
Отсоединение: Средства отсоединения (выключатель, с плавким или неплавким предохранителем)
должны быть расположены в пределах видимости и легкодоступны из устройства. Это обычное
условие для коммерческих и жилых тепловых насосов. Это предотвращает дистанционную
активизацию автоматического оборудования и позволяет выключать питание устройства, когда
устройство обслуживается.
