3.7 Podłączenie zasilania
Uwaga: Mimo, iż pompa grzewcza posiada izolację elektryczną względem pozostałej części systemu
basenu kąpielowego, oznacza to jedynie, że zapobiega ona kontaktowi prądu z wodą basenu kąpielowego.
Nadal niezbędne jest zainstalowanie uziemienia chroniącego przed krótkimi spięciami w urządzeniu.
Zawsze trzeba się zapewnić odpowiednie uziemienie.
Przed podłączeniem jednostki, należy sprawdzić, czy wartość napięcia prądu zasilającego jest zgodna z
napięciem prądu roboczego pompy.
Zaleca się podłączenie pompy grzewczej do obwodu elektrycznego z wkładką bezpiecznikową lub
mechanizmem zabezpieczającym (rodzaj opóźnienia – D krzywa) wraz z odpowiednim okablowaniem (por.
tabela poniżej).
W modelach poziomych (Hydro Pro7, 10, 13 i 18) należy wyjąć panel zabezpieczający po prawej stronie
otworu wentylatora (w modelach Hydro Pro 5 zdjąć panel górny).
W modelach pionowych (Hydro-Pro22, 22T i 26T) należy wyjąć panel umieszczony w rogu wraz z
elektronicznym panelem sterowania.

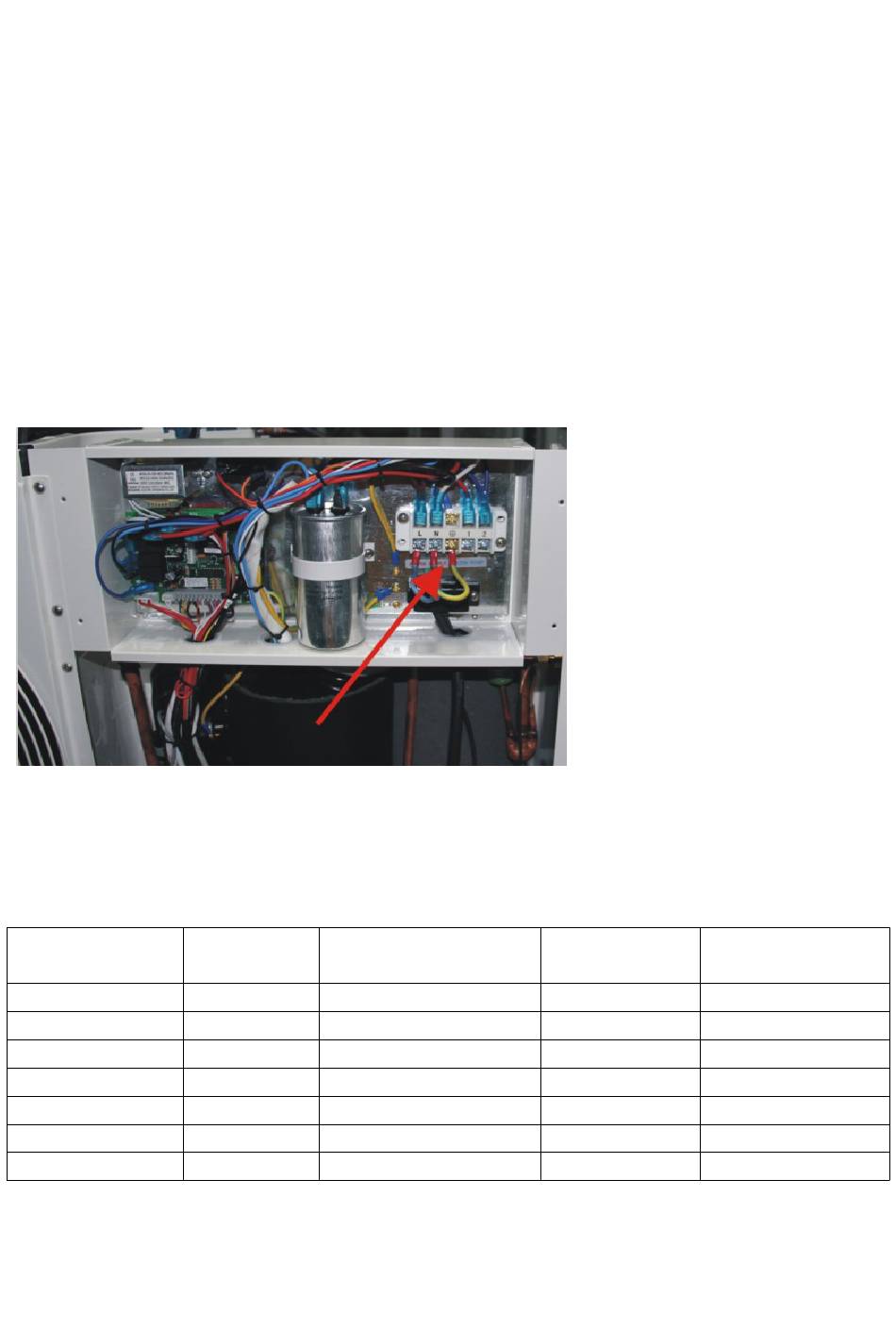

Należy podłączyć kable elektryczne do kostki zaciskowej oznaczonej napisem "POWER SUPPLY'".
Druga kostka zaciskowa oznaczona napisem "WATER PUMP" znajduje się w pobliżu pierwszej. Pompa
filtrująca (max. 5 A / 240 V) może zostać podłączona do tej drugiej kostki zaciskowej. Dzięki temu praca
pompy filtrującej będzie kontrolowana przez pompę grzewczą.
Uwaga: W przypadku modeli trzyfazowych, zamiana dwóch faz może sprawić, że napędy elektryczne
zaczną pracować w odwrotnym kierunku, co może powodować uszkodzenia. Z tego powodu, jednostka
wyposażona jest we wbudowany bezpiecznik, który odcina dopływ prądu jeżeli podłączenie nie jest
prawidłowe. Jeżeli świeci się czerwona dioda LED nad tym urządzeniem zabezpieczającym, należy
zamienić podłączenie dwóch kabli fazowych.
Model
HYDRO PRO7
HYDRO PRO10
HYDRO PRO13
HYDRO PRO18
HYDRO PRO22
HYDRO PRO22T
HYDRO PRO26T
Napięcie (V) Wkładka bezpiecznikowa lub
wyłącznik prądowy (A)
220–240
220–240
220–240
220–240
220–240
3x 380
3x 380
Prąd znamionowy
16
16
20
35
35
20
20
- 142 -
Przekrój kabla (mm
Przy max. 15 m długości
(A)
6.6 2x 1.5 + 1.5
9.2 2x 2.5 + 2.5
12.1 2x 2.5 + 2.5
16.5 2x 6 + 6
20.9 2x 6 + 6
7.9 4x 2.5 + 2.5
8.9 4x 2.5 + 2.5
2 )
