Примечание: Несмотря на то, что тепловой насос электрически изолирован от остальной
системы бассейна, это просто предотвращает протекание тока от и до воды бассейна.
Заземление по-прежнему необходимо для защиты от короткого замыкания внутри прибора.
Убедитесь, что есть хорошее заземление.
Проверьте заранее, является ли напряжение питания соответствующим рабочему напряжению
теплового насоса.
Рекомендуется для подключения теплового насоса к цепи использовать отдельный предохранитель
или автоматический выключатель (медленный тип; изогнутая D-типа) и использовать адекватные
проводки (см. таблицу ниже).

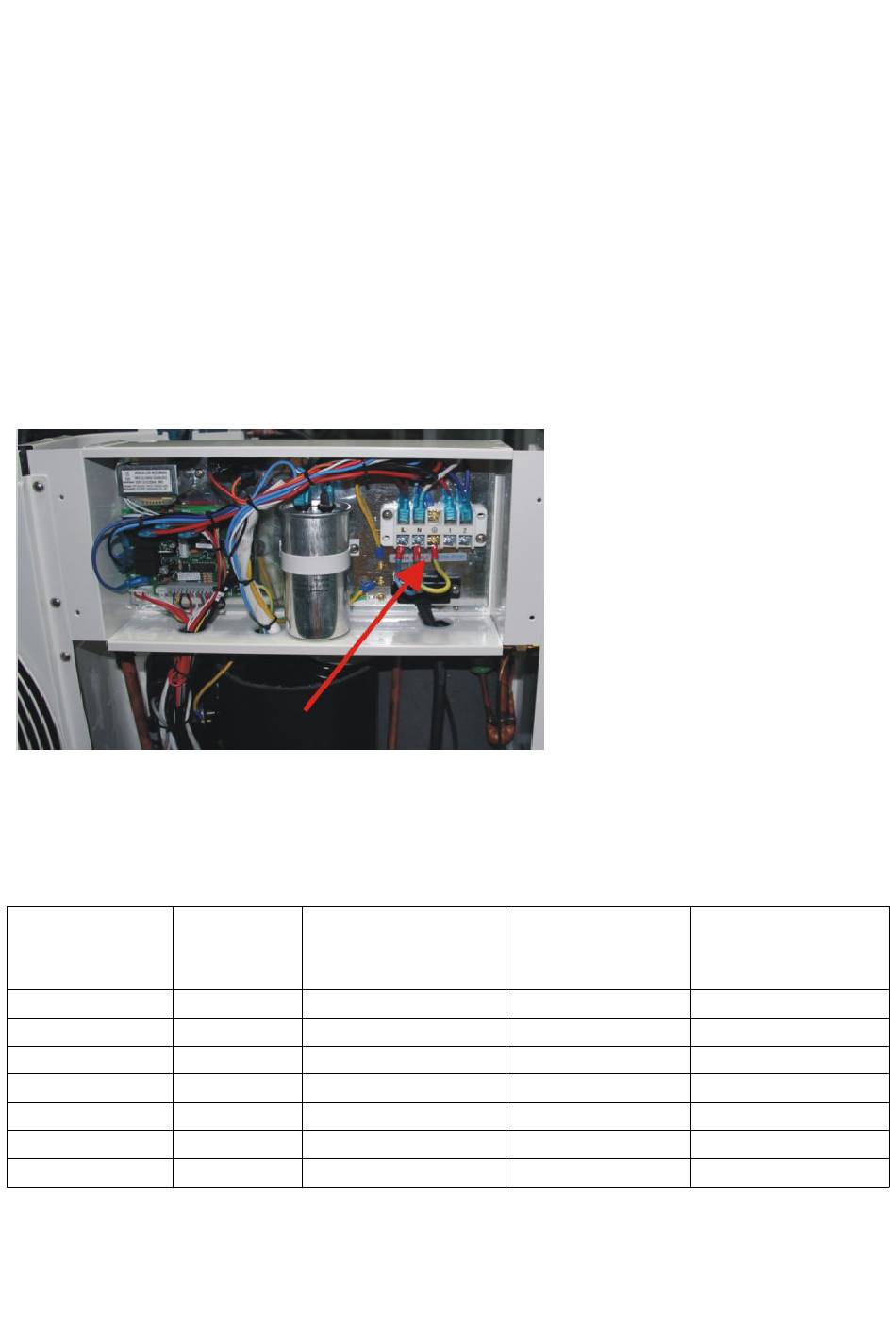

Для горизонтальных моделей (Hydro Pro7, 10, 13 и 18): снимите панель справа от крышки
вентилятора
(Hydro Pro 5: снимите верхнюю панель).
Для вертикальных моделей (Hydro-Pro22, 22T и 26T): снимите угловую панель с панелью
электронного управления.
Подсоедините электрические провода к клеммной колодке с надписью «ПИТАНИЕ».
Вторая клеммная колодка с надписью «Водяной насос» находится рядом с первой. Фильтровый
насос (не более 5 A / 240 V) может быть подключен ко второй клеммной колодке. Это позволяет
фильтровому насосу контролировать тепловой насос.
Примечание: В случае трехфазных моделей, замена двух фаз может привести к работе
электродвигателей в обратном направлении, что может привести к повреждениям. По этой причине,
устройство оснащено
неправильном соединении. Если загорается красный индикатор внизу предохранительного
устройства, Вы должны поменять местами подключение двух фазных проводов.
Модель
HYDRO PRO7
HYDRO PRO10
HYDRO PRO13
HYDRO PRO18
HYDRO PRO22
HYDRO PRO22T
HYDRO PRO26T
встроенным защитным
Напряжение Предохранитель или
(В) автоматический
выключатель (A)
220–240
220–240
220–240
220–240
220–240
3x 380
3x 380
устройством, которое
Номинальный ток (A)
16
16
20
35
35
20
20
- 115 -
размыкает цепь при
Диаметр кабеля мм
(с макс. 15 м длиной)
6.6 2x 1.5 + 1.5
9.2 2x 2.5 + 2.5
12.1 2x 2.5 + 2.5
16.5
20.9
7.9 4x 2.5 + 2.5
8.9 4x 2.5 + 2.5
2
2x 6 + 6
2x 6 + 6
