Wartung und Pflege

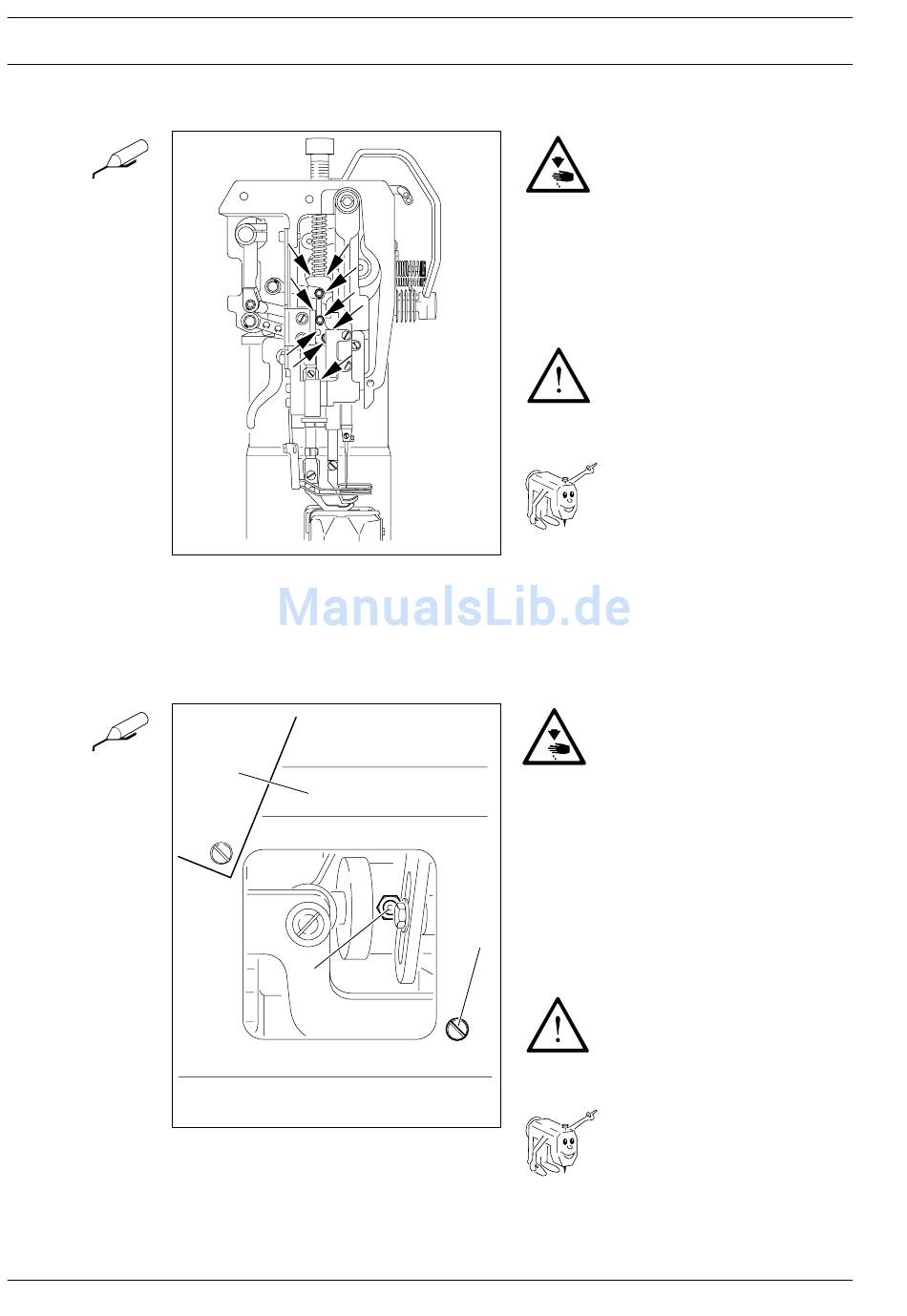

10. Ölen der Kopfteile
04
10.

Schmieren des Obertransport-Antriebexzenters

05
10 - 4
Fig. 10 - 04
2
3
Fig. 10 - 05
Maschine ausschalten!
Verletzungsgefahr durch unbeab-
sichtigtes Anlaufen der Maschine!
● Kopfdeckel abschrauben.
● Alle Gleit- und Lagerstellen ( siehe
Pfeile ) zweimal wöchentlich ölen.
● Kopfdeckel anschrauben.
Nur Öl milt einer Mittelpunkts-
Viskosität von 22,0 mm²/s bei
40°C und einer Dichte von
0,865 g/cm³ bei 15°C verwenden.
Wir empfehlen Pfaff-Nähma-
schinenöl Best.-Nr.280-120144.
Maschine ausschalten!
Verletzungsgefahr durch unbeab-
sichtigtes Anlaufen der Maschine!
● Schraube 1 lösen und Deckel 2 auf der
Maschinenrückseite öffnen.
● Nippel 3 mindestens einmal jährlich mit
etwas Fett versehen.
● Deckel 2 schließen und Schraube 1 fest-
1
drehen.
Nur Lithiumfett mit einem
Tropfpunkt bei 185°C und einer
Walk-Penetration von 22 - 25
mm bei 25°C verwenden.
Wir empfehlen Pfaff-
Nähmaschinenfett
Best.-Nr.280-1-120 247.
