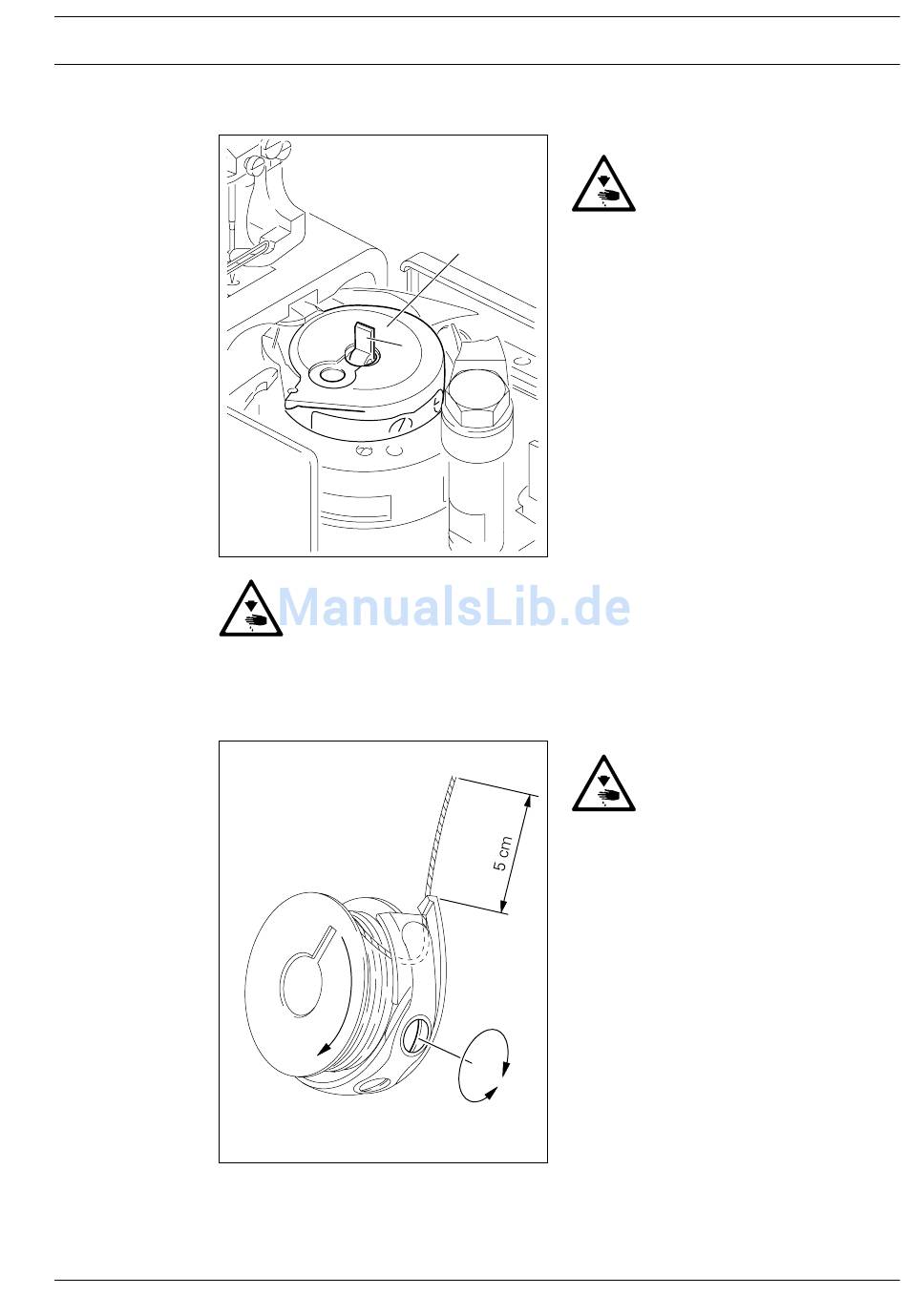

Spulenkapsel herausnehmen / einsetzen

.04
Fig. 9 - 04
9 Spulenkapsel einfädeln / Unterfadenspannung regulieren
.05
Fig. 9 - 05
2
1
Maschine nicht mit geöffneter Säulenabdeckung betreiben!
Verletzungsgefahr durch sich bewegende Teile!
1
Maschine ausschalten!
Verletzungsgefahr durch unbe-
absichtigtes Anlaufen der
Maschine!
Spulenkapsel herausnehmen:
● Fadenhebel in seine höchste Stellung
bringen.
● Säulenabdeckung öffnen, Bügel 1 hoch-
klappen und Spulenkapsel 2 herausneh-
men.
Spulenkapsel einsetzen:
● Spulenkapsel 2 so einsetzen, daß sie
spürbar einrastet.
● Bügel 1 umlegen und Säulenabdeckung
schließen.
Maschine ausschalten!
Verletzungsgefahr durch unbe-
absichtigtes Anlaufen der Ma-
schine!
● Spule gemäß Fig. 9-05 einfädeln.
● Beim Fadenabzug muß sich die Spule in
Pfeilrichtung drehen.
● Unterfadenspannung an Schraube 1
regulieren.
+
-
