Panoramica

2 3
1
9 8

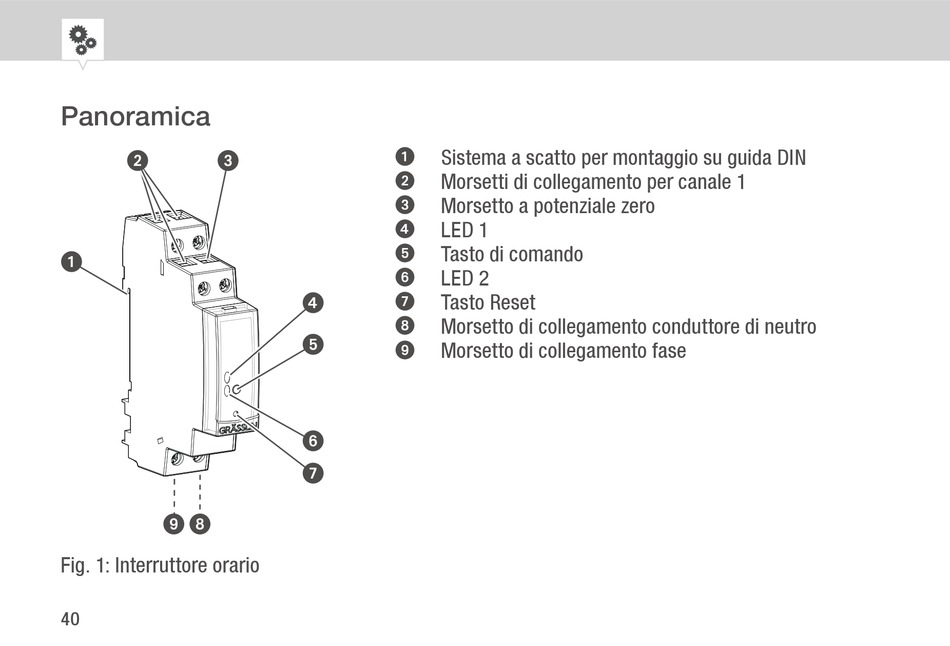

Fig. 1: Interruttore orario
40
1 Sistema a scatto per montaggio su guida DIN
2
Morsetti di collegamento per canale 1
3
Morsetto a potenziale zero
4
LED 1
5
Tasto di comando
6
LED 2
4 7 Tasto Reset
8 Morsetto di collegamento conduttore di neutro
5
9 Morsetto di collegamento fase
6
7
