Becker Centronic VarioControl VC470-II Montage- Und Betriebsanleitung

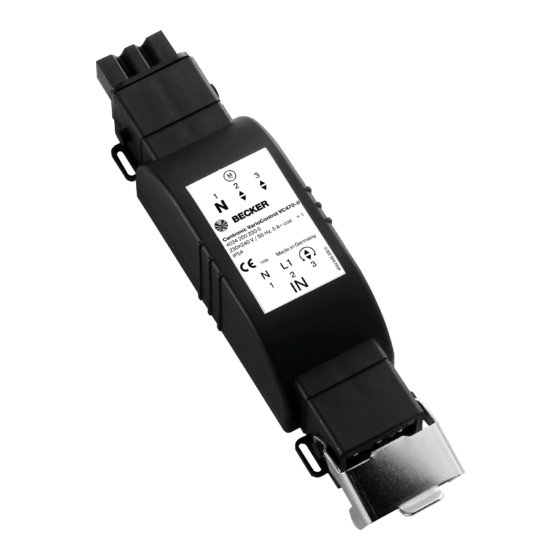

Funkempfänger steckbar
Vorschau ausblenden
Andere Handbücher für Centronic VarioControl VC470-II:
- Montage & betriebsanleitung (68 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Centronic
VarioControl VC470-II
Montage- und Betriebsanleitung
de
Funkempfänger steckbar
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
en
Pluggable radio receiver
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d'utilisation
fr
Récepteur radio enfichable
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
nl
Radio-ontvanger insteekbaar
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze gebruiksaanwijzing te bewaren.
Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
Verwandte Anleitungen für Becker Centronic VarioControl VC470-II
Inhaltszusammenfassung für Becker Centronic VarioControl VC470-II
- Seite 1 Cette notice doit être conservée par l’utilisateur. Montage- en gebruiksaanwijzing Radio-ontvanger insteekbaar Belangrijke informatie voor: • de monteur / • de elektricien / • de gebruiker Aan de betreffende personen doorgeven! De gebruiker dient deze gebruiksaanwijzing te bewaren. Becker-Antriebe GmbH 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ....................6 Gewährleistung ..................6 Sicherheitshinweise .................. 7 Bestimmungsgemäße Verwendung ............8 Montage ....................8 Anschluss ....................9 Funktionserklärung ..................10 Einlernen des Funks .................10 Überprüfung der Drehrichtungszuordnung ..........11 Umschalten zwischen Jalousie- und Markisenbetrieb .........12 Programmierung ..................12 Sender löschen..................14 Master überschreiben ................15 Programmieren der Fahrzeiten ..............15 Löschen der Fahrzeiten ................16... -
Seite 6: Allgemeines
Montage- und Betriebsanleitung Allgemeines Der vom Werk ausgelieferte VC470-II wandelt Funksignale in Steuersignale um. Ein bedrahteter Antrieb kann mit dem VC470-II per Funk gesteuert werden. Der VC470-II kann mit allen Sendern des Centronic Steuerungsprogramms ange- steuert werden. Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun- gen von Körper und Gesundheit der Benutzer, z.B. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Vorsicht • Verletzungsgefahr durch Stromschlag. • Anschlüsse an 230 V Netz müssen durch eine Elektrofachkraft erfol- gen. • Schalten Sie vor der Montage die Anschlussleitung spannungsfrei. • Die Vorschriften der örtlichen Energieversorgungsunternehmen so- wie die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind beim Anschluss einzuhalten. • Verwenden Sie nur unveränderte Becker Originalteile. • Halten Sie Personen aus dem Fahrbereich der Anlagen fern. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. • Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der Fahrbereich der Anlage während des Betriebes einsehbar sein. -
Seite 8: Bestimmungsgemäße Verwendung
Montage- und Betriebsanleitung Bestimmungsgemäße Verwendung Der VC470-II darf nur für die Ansteuerung von Markisen- und Jalousieanlagen verwendet werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö- rungsrisiko betrieben werden dürfen (z.B. Krankenhäuser, Flughäfen). • Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine Funktionsstörung im Handsender oder Empfänger keine Gefahr für Perso- nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheits- einrichtungen abgedeckt ist. -
Seite 9: Anschluss
Kanten, über die das Kabel geführt wird, mit entsprechendem Schutzband ab. Bei eventuellen Beschädigungen der Leitungen darf ein Austausch dieser nur durch den Hersteller erfolgen. Wird mehr als ein Antrieb über den VC470-II angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Diese Entkopp- lung entfällt bei Becker-Antrieben mit elektronischer Endabschaltung. Beachten Sie den Schaltstrom des Gerätes. Netz 230 V / 50 Hz Rohrantrieb 1= N (blau) 1= N (blau) = Schutzleiter (grün-gelb) -
Seite 10: Funktionserklärung
Montage- und Betriebsanleitung Funktionserklärung Markisenbetrieb/ Jalousiebetrieb Sie können zwischen Markisen- und Jalousiebetrieb umschalten. Markisenbetrieb Durch Drücken einer Fahrtaste fährt die Markise in Selbsthaltung in die einge- stellte Endlage. Jalousiebetrieb (Werkseinstellung) Im Jalousiebetrieb können Sie den Empfänger im Tippbetrieb ansteuern. Drü- cken Sie die Fahrtaste länger als 1 Sek. fährt die Jalousie in Selbsthaltung. Drehrichtungsschalter Mit dem Drehrichtungsschalter schalten Sie die Drehrichtung des Rohrantriebs von Links- auf Rechtslauf bzw. -
Seite 11: Überprüfung Der Drehrichtungszuordnung
b) Einlernen weiterer Sender Hinweis Es können neben dem Mastersender noch bis zu 15 Sender (davon max. 3 Sensoren) in den VC470-II eingelernt werden. 1. Drücken Sie die Einlerntaste des unter a) eingelernten Mastersenders für 3 Sekunden. Die Quittierung erfolgt durch ein „Nicken“ des Behanges. 2. Drücken Sie nun die Einlerntaste des neu einzulernenden Senders, der dem VC470-II noch nicht bekannt ist, für 3 Sekunden. -
Seite 12: Umschalten Zwischen Jalousie- Und Markisenbetrieb
Montage- und Betriebsanleitung Umschalten zwischen Jalousie- und Markisenbetrieb Drücken Sie am Mastersender die Einlerntaste für 3 Sekunden, bis der Emp- fänger quittiert. Anschließend drücken Sie die Einlerntaste und zusätzlich die Tasten Auf/Stopp/ Ab für 10 Sekunden, bis der Empfänger quittiert. Damit ist der Umschaltvorgang abgeschlossen. - Seite 13 Zwischenposition II Anwendung Funktion Markisenbetrieb Tuchspannung Jalousiebetrieb Wendung Hinweis Mit dieser Funktion können Sie den Behang aus der unteren Endlage soweit wieder Auffahren, dass die gewünschte Zwischenposition II er- reicht wird. Vor dem Einstellen der Zwischenposition II müssen beide Endlagen eingestellt sein. a) Einstellen der Zwischenposition II 1. Fahren Sie den Behang aus der unteren Endlage in die gewünschte Zwi- schenposition II. 2. Drücken Sie nun zuerst die STOPP-Taste und innerhalb 3 Sekunden zusätz- lich die AUF-Taste und halten Sie die beiden Tasten gedrückt.
-
Seite 14: Sender Löschen
Montage- und Betriebsanleitung Sender löschen a) Sender einzeln löschen Hinweis Der unter „Einlernen des Funks“ eingelernte Mastersender kann nicht gelöscht werden. Er kann nur überschrieben werden (siehe „Master überschreiben“). 1. Drücken Sie die Einlerntaste am Mastersender für 3 Sekunden. Die Quittierung erfolgt durch ein „Nicken“ des Behanges. 2. Jetzt drücken Sie die Einlerntaste des zu löschenden Senders für 3 Sekun- Die Quittierung erfolgt durch ein „Nicken“... -
Seite 15: Master Überschreiben
Master überschreiben 1. Schalten Sie die Spannungsversorgung des VC470-II aus und nach 10 Se- kunden wieder ein. Der VC470-II geht für 3 Minuten in Lernbereitschaft. Hinweis Damit der neue Mastersender nur in den gewünschten VC470-II einge- lernt wird, müssen Sie alle anderen Empfänger, die mit an der gleichen Spannungsversorgung angeschlossen sind, aus der Lernbereitschaft bringen. Nach Wiedereinschalten der Spannung führen Sie dazu mit dem Sender dieser Empfänger einen Fahr- oder Stopp-Befehl aus. 2. Jetzt drücken Sie die Einlerntaste des neuen Mastersenders für 10 Sekun- den. -
Seite 16: Löschen Der Fahrzeiten
Montage- und Betriebsanleitung Löschen der Fahrzeiten Hinweis Beim Löschvorgang werden immer beide Fahrzeiten gelöscht. Um die AUF- und AB-Fahrzeit zu löschen, drücken Sie die STOPP-Taste für 10 Sekunden. Die Quittierung erfolgt durch ein „Nicken“ des Behanges. Die Fahrzeiten sind gelöscht. Technische Daten Nennspannung 230-240 V AC / 50 Hz 5 A /230-240 V AC bei cos ϕ... -
Seite 17: Was Tun, Wenn
Was tun, wenn...? Störung Ursache Beseitigung Antrieb läuft nicht. Falscher Anschluss. Anschluss prüfen. Der VC470-II führt Sender ist nicht im Sender einlernen. manuelle Fahrbefeh- VC470-II eingelernt. le nicht aus. Der VC470-II führt 1. Sender ist nicht im 1. Sender einlernen. automatische Fahr- VC470-II eingelernt.
