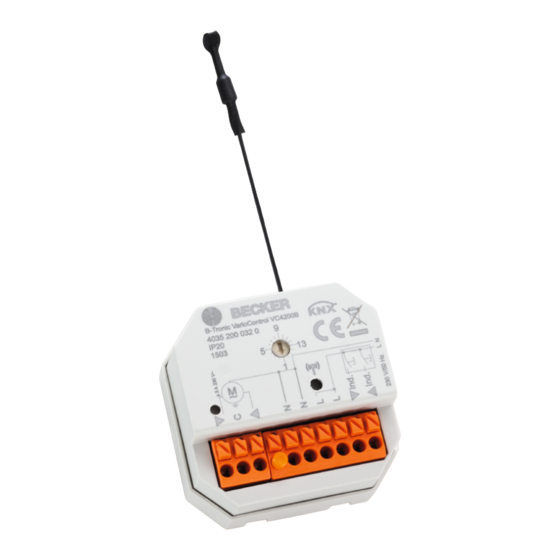

B-Tronic VarioControl
VC4200B
Montage- und Betriebsanleitung
de
Funkempfänger Unterputz
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker B-Tronic VarioControl VC4200B
Inhaltszusammenfassung für Becker B-Tronic VarioControl VC4200B
- Seite 1 B-Tronic VarioControl VC4200B Montage- und Betriebsanleitung Funkempfänger Unterputz Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..................... 3 Gewährleistung.................. 3 Sicherheitshinweise ................. 4 Bestimmungsgemäße Verwendung ............ 5 Anzeigen- und Tastenerklärung.............. 6 Anschluss.................... 9 Sender einlernen .................. 12 Installationsfahrt bei Antrieben .............. 13 Sender löschen .................. 14 Auf Werkseinstellung zurücksetzen............ 14 Technische Daten Funkempfänger Unterputz.......... 15 Was tun wenn...?.................. 16 Allgemeine Konformitätserklärung ............ 17... -
Seite 3: Allgemeines
Allgemeines Der vom Werk ausgelieferte Funkempfänger Unterputz / Aufputz wandelt Funksignale in Steuersignale um. Ein bedrahteter Antrieb kann mit dem Funk- empfänger per Funk gesteuert werden. Der Funkempfänger kann mit allen Sendern aus dem B-Tronic Steuerungsprogramm angesteuert werden. Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Allgemeine Hinweise • Die Vorschriften der örtlichen Energieversorgungsunternehmen sowie die Bestimmungen für nasse und feuchte Räume nach VDE 100, sind beim An- schluss einzuhalten. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Funkempfänger in der vorliegenden Anleitung darf ausschließlich für die Ansteuerung von Rollladen-, innenliegenden Jalousie- und EIN/AUS-Steue- rungen (z. B. Beleuchtungsanlagen) verwendet werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughäfen). •... -
Seite 6: Anzeigen- Und Tastenerklärung
Anzeigen- und Tastenerklärung B-Tronic VarioControl VC4200B 4035 200 032 0 110-240V/50-60Hz IP20 1517... - Seite 7 1. Antenne 2. Funktionswahlschalter Position 0 Referenz (LED leuchtet (Position 0 -15) rot) Position 1 Rollladen Position 2 Jalousie Position 3 EIN/AUS Position 4 EIN und AUS nach 10 Minuten Position 5 EIN und AUS nach 3 Mi- nuten Position 6 Impuls (1 Sekunde) Position Nicht belegt...
-
Seite 8: Zusatzfunktionen
Zusatzfunktionen Rollladen Jalousie EIN/AUS EIN und AUS nach 10 Minu- EIN und AUS nach 3 Minuten Impuls (1 Sekunde) -
Seite 9: Anschluss
Anschluss VORSICHT • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine Elektrofachkraft! • Gerät bietet nur Handrückenschutz kein Berührungs- schutz. • Antenne nicht knicken, kürzen oder verlängern. • Einlerntaste nur mit isoliertem Werkzeug bedienen. • Wird mehr als ein Antrieb über den Funkempfänger ange- steuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. -
Seite 10: Individualeingänge
Ind. Individualeingänge bei Antriebssteuerung Ind. Diese Anschlussklemmen sind für einen zusätzlichen Taster bestimmt. Drückt man eine Fahrtaste eines Tasters länger als 0,5 Sekunden, fährt der Behang in die gewünschte Richtung bis zur Endlage. Drückt man die Fahrtaste kürzer als 0,5 Sekunden, stoppt der Behang. Wenn Zwischenpositionen programmiert wurden, können diese mit dem Tas- ter über Doppeltipp AUF / AB angefahren werden. - Seite 11 Ind. Individualeingänge bei EIN/AUS Steuerung Ind. Bei Anschluss der linken Individualklemme Diese Anschlussklemme ist für einen zusätzlichen Taster bestimmt. Drückt man die Taste länger als 0,5 Sekunden, schaltet das Gerät ein. Drückt man die Taste kürzer als 0,5 Sekunden, schaltet das Gerät aus. Bei Anschluss der rechten Individualklemme Diese Anschlussklemme ist für einen zusätzlichen Taster bestimmt.
-
Seite 12: Sender Einlernen
Sender einlernen VORSICHT • Verletzungsgefahr durch Stromschlag. • Gerät bietet nur Handrückenschutz kein Berührungs- schutz. • Einlerntaste nur mit isoliertem Werkzeug bedienen. Funkempfänger in Lernbereitschaft bringen a) Funkempfänger in Lernbereitschaft bringen durch Einschalten der Spannung Wenn Sie den Funktionswahlschalter nach dem Einlernen in die Position 0 (Referenz) stellen, bleibt die vorher eingestell- te Funktion gespeichert. -
Seite 13: Installationsfahrt Bei Antrieben
c) Funkempfänger in Lernbereitschaft bringen mit einem bereits einge- lernten B-Tronic Sender Stellen Sie den Funktionswahlschalter auf die gewünschte Funktion (siehe An- zeigen- und Tastenerklärung [} 6]) ein. Die weitere Beschreibung entnehmen Sie bitte aus der Anleitung des Senders. Installationsfahrt bei Antrieben Die Endlagen müssen gemäß... -
Seite 14: Sender Löschen
Sender löschen Einen Sender löschen über den Funkempfänger VORSICHT • Verletzungsgefahr durch Stromschlag. • Gerät bietet nur Handrückenschutz kein Berührungs- schutz. • Einlerntaste nur mit isoliertem Werkzeug bedienen. Stellen Sie den Funktionswahlschalter auf die gewünschte Funktion (siehe An- zeigen- und Tastenerklärung [} 6]) ein. Drücken Sie die Einlerntaste am Funkempfänger für 5 Sekunden bis die LED am Funkempfänger rot blinkt. -
Seite 15: Technische Daten Funkempfänger Unterputz
Technische Daten Funkempfänger Unterputz Nennspannung 110-240 V AC / 50-60 Hz Schaltstrom 3 A / 110 - 240 V AC bei cos Stromerkennungs-Schwelle bei Roll- >250 mA bei 50-60 Hz laden/Jalousie Schutzart IP 20 Schutzklasse (bei bestimmungsgemäßer Monta- Zulässige Umgebungstemperatur -25 bis +55 °C Laufzeit Rollladen 2 Min. -
Seite 16: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Antrieb läuft nicht. Anschluss prüfen. Antrieb läuft in die falsche Richtung. Drähte am Funkempfänger tauschen. Der Funkempfänger führt manuelle Sender einlernen. Fahrbefehle nicht aus. Externer Taster richtig anschließen. Der Funkempfänger führt automati- Sender einlernen. sche Fahrbefehle nicht aus. Stellen Sie den Schiebeschalter des Senders auf Automatikbetrieb. -
Seite 17: Allgemeine Konformitätserklärung
Allgemeine Konformitätserklärung Hiermit erklärt die Firma Becker-Antriebe GmbH, dass sich das Gerät B-Tronic VarioControl VC4200B in Übereinstimmung mit den grundlegenden Anforde- rungen und den anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/ EG befindet. Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI... - Seite 20 4035 630 039 0 23.06.2015 ...
