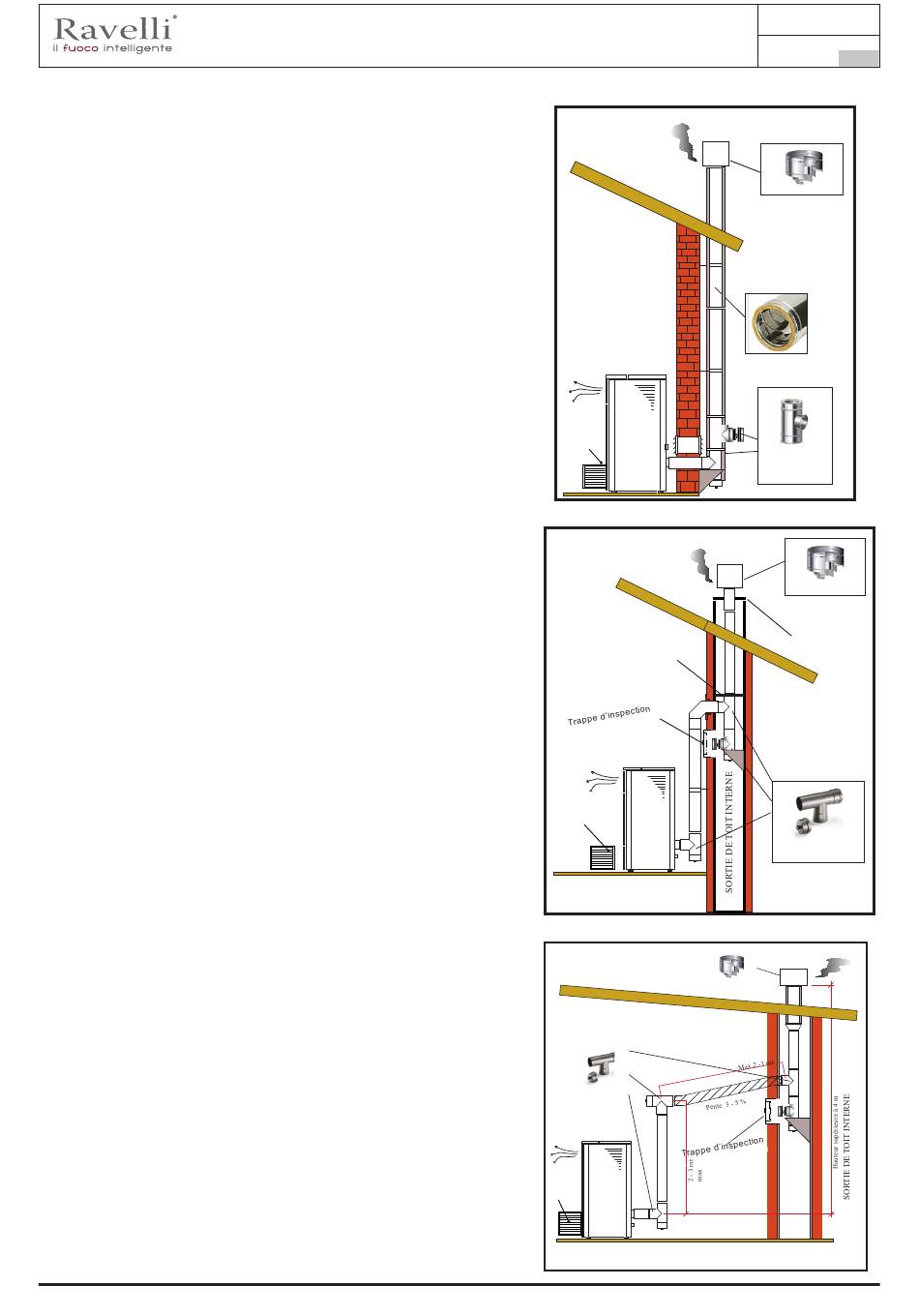

Ce type d'installation (voir la Fig. 4) exige une sortie de toit isolée
car l'ensemble du conduit de fumée a été monté à l'extérieur de
l'habitation.
Un raccord de type en « T » doté d'un bouchon d'inspection a été
monté dans la partie inférieure de la sortie de toit.
Ce type d'installation (voir la Fig. 5) n'exige pas de sortie de toit
isolée car une partie du conduit de fumée a été montée à l'intérieur
de l'habitation et une partie se trouve à l'intérieur d'une sortie de
toit déjà existante.
Un raccord de type en « T » doté d'un bouchon d'inspection a été
monté dans la partie inférieure du chaudière ainsi qu'à l'intérieur
de la sortie de toit.
Comme premier tronçon initial, il est interdit d'installer un coude
à 90°, car la cendre bloquerait le passage des fumées en peu de
temps, en causant des problèmes de tirage du chaudière.(Voir la
Fig.2)
Ce type d'installation (voir la Fig.6) requiert un tronçon horizontal
pour se raccorder à une sortie de toit déjà existante.
Respecter les pentes indiquées sur la figure de manière à réduire
le dépôt des cendres dans le tronçon du tuyau horizontal. Un
raccord de type en « T » doté d'un bouchon d'inspection a été
monté dans la partie inférieure et à l'entrée de la sortie de toit.
Comme tronçon initial, il est interdit d'installer un coude à 90°, car
la cendre bloquerait le passage des fumées en peu de temps, en
causant des problèmes de tirage du chaudière. (Voir la Fig. 2)
Manuel d'utilisation et d'entretien R-Evolution 11
Prise d'air à
l'extérieur
Lamiera in acciaio a tenuta stagna
Prise d'air à
l'extérieur
Protection de la pluie
Raccord en T pour la
condensation
Prise
d'air à
l'extérieur
Rév.1 02/02/2018
FR
Page 95
Protection de la pluie
Conduit d'évacuation des
fumées isolé
Fig.4
Raccord en T avec
évacuation de la
condensation et
chambre de
récupération
Protection de la pluie
Plaque de recouvrement
Raccord en T avec
chambre de ré-
cupération et pour la
condensation
Fig.5
Fig.6
