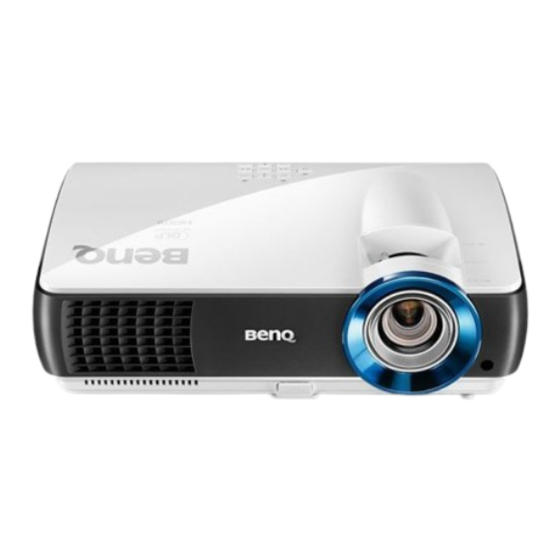

Inhaltszusammenfassung für BenQ LX20
- Seite 1 LX20/LW21 Digitaler Projektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Menüanzeige des Projektors personalisieren ........44 Sicherheitshinweise ..3 Projektor ausschalten ......45 Einleitung ...... 7 Menübedienung ........46 Wartung...... 59 Projektormerkmale ........7 Lieferumfang..........8 Pflege des Projektors......59 Außenansicht des Projektors ....9 Informationen zur Lichtquelle ..... 60 Projektor aufstellen ... 15 Fehlerbehebung .. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Sicherheitsnormen der Informationstechnologie erfüllt. Um jedoch die Sicherheit dieses Produkts zu gewährleisten, müssen Sie den in diesem Handbuch und auf dem Produkt vermerkten Anweisungen unbedingt Folgen leisten. Sicherheitshinweise Lesen Sie vor Inbetriebnahme In manchen Ländern ist die... - Seite 4 Sicherheitshinweise (Fortsetzung) Ersetzen Sie elektronische Während der Projektor in Betrieb Komponenten niemals, ohne den ist, könnten Sie möglicherweise heiße Luft oder Gerüche bemerken, Projektor zuvor von der Stromversorgung zu trennen. die aus dem Belüftungsgitter aufsteigen. Dies ist normal und weist nicht auf einen Defekt des Geräts hin.
- Seite 5 Überhitzung im ziehen Sie den Stecker aus der Projektor zu einem Brand führen. Steckdose und wenden sich zur Stellen Sie den Projektor für den Reparatur des Projektors telefonisch Betrieb immer auf einer ebenen, an BenQ. waagerechten Fläche auf. Wichtige Sicherheitshinweise 5...
- Seite 6 Sicherheitshinweise (Fortsetzung) Dieser Projektor kann an der Decke montiert werden und auf den Kopf gestellte Bilder anzeigen. Die Deckenmontage des Projektors muss fachgerecht unter Verwendung des speziellen Deckenmontagesatzes von BenQ erfolgen. Wichtige Sicherheitshinweise...
-
Seite 7: Einleitung
• 3D-Funktion unterstützt Verschiedene 3D-Formate gestalten die 3D-Funktion flexibler. Durch Anzeige der Tiefenschärfe können Sie mit einer 3D-Brille von BenQ 3D-Filme, -Videos und - Sportereignisse auf realistischere Weise genießen. • Die Helligkeit des projizierten Bildes variiert je nach Umgebungshelligkeit sowie ausgewählten Einstellungen für Kontrast/Helligkeit des Eingangssignals und ist proportional... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Produktkarton vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Sollte eines dieser Teile fehlen, wenden Sie sich bitte an die entsprechende Verkaufsstelle. Standardzubehör Das mitgelieferte Zubehör ist für Ihre Region geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 9: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Projektor" auf Seite 10 für Einzelheiten.) Belüftungsöffnungen (Absaugung) Zoomring Schnellverriegelungstaste Projektionsobjektiv Fokusring Belüftungsöffnungen (Zuluft) Lautsprecher Infrarot-Remotesensor, vorne Audioausgang Audioeingang S-Video-Eingang RGB- (PC)/Component- Rück-/Unterseite Videosignaleingang (YPbPr/ YCbCr) RGB-Signalausgang HDMI-Eingang 15 16 RS-232-Steueranschluss USB-Eingang Netzleitungsanschluss Sicherheitsriegel Schnellfreigabe-Einstellfuß... -
Seite 10: Bedienelemente Und Funktionen Projektor
Bedienelemente und Funktionen Projektor Lautstärke-/Richtungstasten ( Links, Rechts) Stellt die Lautstärke ein. Wenn das Bildschirmmenü (OSD) aktiviert ist, fungieren die Tasten Nr. 7 und 9 als Richtungstasten, mit denen Sie gewünschte Menüelemente auswählen und Einstellungen vornehmen können. Siehe "Menüs verwenden" auf Seite 28 für Einzelheiten. -
Seite 11: Deckenmontage Des Projektors
Decke fällt. Der BenQ-Deckenmontagesatz für den Projektor kann im selben Fachgeschäft erworben werden, in dem Sie Ihren BenQ-Projektor gekauft haben. BenQ empfiehlt, dass Sie außerdem ein separates Sicherheitskabel kaufen, das mit dem Kensington- Schloss kompatibel ist, und dieses ordnungsgemäß in der Öffnung für das Kensington- Schloss am Projektor und an der Grundplatte der Deckenmontagehalterung befestigen. -
Seite 12: Fernbedienung
Fernbedienung Eco Blank Mit der Taste Eco Blank schalten Sie das Bild zum Reduzieren des Energieverbrauchs der Lichtquelle um 70% vorübergehend aus. Durch erneutes Drücken blenden Sie das Bild wieder ein. Einzelheiten finden Sie unter "Bild ausblenden" auf Seite SmartEco Zeigt die Auswahlleiste für den Lichtquellenmodus an (Normal/ Sparmodus/SmartEco). -
Seite 13: Quick Install
14. Source 19. CC Zeigt die Auswahlleiste für die Quelle Zeigt die Videobegriffsbeschreibung für an. Siehe "Eingangssignal wechseln" auf schwerhörige Benutzer auf dem Bildschirm Seite 32 für Einzelheiten. 15. Volume +/- 20. Quick Install Stellt die Lautstärke ein. Siehe "Ton Eine Menüschnellwahl mit Testmuster, anpassen"... -
Seite 14: Batterie Der Fernbedienung Wechseln
Batterie der Fernbedienung wechseln Um das Batteriefach zu öffnen, drehen Sie die Fernbedienung um, so dass Sie seine Rückseite sehen, drücken Sie auf die Stelle mit Fingergriff auf dem Deckel und schieben Sie ihn in Pfeilrichtung, wie abgebildet ist. Der Deckel wird herausgeschoben. -
Seite 15: Projektor Aufstellen
Bei dieser Standortwahl wird der Projektor mit der Oberseite von der Decke nach unten hängend vor der Projektionsfläche befestigt. Verwenden Sie zur Befestigung des Projektors an der Decke den BenQ-Deckenmontagesatz von Ihrem Händler. Stellen Sie Decke vorne im Menü EINSTELLUNGEN: Standard >... -
Seite 16: Bevorzugte Bildgröße Für Die Projektion Einstellen
Mitte der Objektivmaße dieses Projektors, bevor Sie die geeignete Position berechnen. Maximaler Zoom Minimaler Zoom Projektionsfläche Objektivmitte Diagonale Diagonale Vertikaler Versatz Projektionsabstand LX20 Das Seitenverhältnis beträgt 4:3 und das Projektionsbild ist 4:3 Projektionsflächengröße Projektionsabstand (mm) Min. Max. Vertikaler Diagonale Abstand Abstand Versatz... - Seite 17 Alle Messungen sind Näherungswerte und können von den tatsächlichen Größen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, Projektionsgröße und -abstand vor der permanenten Montage mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften dieses Projektors zu berücksichtigen. So können Sie die ideale Montageposition ermitteln, die für Ihren Montagestandort am besten geeignet ist.
-
Seite 18: Verbindungen
Verbindungen Für den Anschluss einer Signalquelle an den Projektor müssen Sie Folgendes tun: Schalten Sie vor dem Anschluss alle Geräte aus. Verwenden Sie die richtigen Signalkabel für die jeweilige Quelle. Stellen Sie sicher, dass die Kabel fest angeschlossen sind. • Für die nachstehenden Anschlüsse sind einige Kabel eventuell nicht im Lieferumfang des Projektors enthalten (siehe "Lieferumfang"... -
Seite 19: Computer Oder Monitor Anschließen
Computer oder Monitor anschließen Computer anschließen Der Projektor kann an IBM®-kompatible und Macintosh®-Computer angeschlossen werden. Für den Anschluss an ältere Versionen von Macintosh-Computern wird ein Macintosh-Adapter benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. -
Seite 20: Geräte Mit Videoquelle Anschließen
Geräte mit Videoquelle anschließen Für den Anschluss des Projektors an ein Gerät mit Videoquelle wird nur eine der obigen Anschlussmethoden benötigt, wobei jede davon jedoch eine jeweils anders geartete Videoqualität bietet. Meistens hängt die von Ihnen gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und am Gerät mit Videoquelle ab, wie nachstehend beschrieben ist: Anschluss-... -
Seite 21: An Ein Hdmi-Eingangsgerät Anschließen
An ein HDMI-Eingangsgerät anschließen Der Projektor ist mit einem HDMI-Eingang ausgestattet, an den Sie ein HDMI- Eingangsgerät wie DVD-Player, DTV-Empfänger oder ein Anzeigegerät anschließen können. HDMI (High-Definition Multimedia Interface) unterstützt eine unkomprimierte Videodatenübertragung zwischen kompatiblen Geräten wie DTV-Empfängern, DVD- Playern und Anzeigegeräten über eine einzige Kabelverbindung. HDMI sorgt für digitalen Video- und Hörgenuss in Reinform. -
Seite 22: Gerät Mit Component-Videoquelle Anschließen
Gerät mit Component-Videoquelle anschließen Schauen Sie bei Ihrem Gerät mit Videoquelle nach, ob ungenutzte Component- Videoausgänge zur Verfügung stehen: • Falls ja, können Sie mit diesem Ablauf fortfahren. • Andernfalls müssen Sie neu überdenken, welche Methode für den Anschluss an das Gerät in Frage kommt. -
Seite 23: Gerät Mit S-Video-/Composite-Quelle Anschließen
Gerät mit S-Video-/Composite-Quelle anschließen Schauen Sie bei Ihrem Gerät mit Videoquelle nach, ob ein ungenutzter SVideo-/ Composite-Videoausgang zur Verfügung steht: • Sind beide Anschlüsse vorhanden, nehmen Sie bitte den S-Videoausgang für die Verbindung, da der S-Videoanschluss eine bessere Bildqualität als der Videoanschluss liefert. -
Seite 24: Bedienung
Bedienung Projektor einschalten Verbinden Sie den Projektor über die Netzleitung mit einer Steckdose. Schalten Sie die Steckdose ein (sofern ein Schalter vorhanden ist). Vergewissern Sie sich, dass die POWER-Lichtanzeige am Projektor nach seiner Versorgung mit Strom orange leuchtet. • Bitte verwenden Sie nur Originalzubehör (z. B. Netzleitung) für das Gerät, damit es nicht zu Gefährdungen wie Stromschlag oder Brand kommt. -
Seite 25: Projiziertes Bild Einstellen
Projiziertes Bild einstellen Projektionswinkel einstellen Der Projektor ist mit einem Schnellfreigabe-Einstellfuß ausgestattet. Mit diesen Füßen kann die Bildhöhe und der Projektionswinkel verändert werden. Projektion anpassen: Drücken Sie die Schnellfreigabetaste und heben Sie das Vorderteil des Projektors hoch. Wenn das Bild Ihren Wünschen entsprechend positioniert ist, lassen Sie die Schnellverriegelungstaste los, um den Fuß... -
Seite 26: Schrägposition Korrigieren
Schrägposition korrigieren Bei einer Schrägposition ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Projektionsfläche ausgerichtet ist. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden Schritte manuell ausführen. - Seite 27 Bildgröße und -schärfe fein einstellen Passen Sie die Größe des projizierten Bildes mit dem Zoomring nach Wunsch an. Stellen Sie dann durch Drehen des Fokusrings die Bildschärfe ein. Integriertes Testmuster verwenden Sie können Bildform und Fokus durch genaue Betrachtung des eingespeisten Signalinhalts anpassen;...
-
Seite 28: Menüs Verwenden
Menüs verwenden Der Projektor ist mit Bildschirmmenüs (OSD) versehen, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Markierung (ausgewählt) Status Untermenü Drücken Sie MENU/EXIT, um zur vorherigen Seite zurückzukehren oder um das Aktuelles Menü... -
Seite 29: Projektor Absichern
Projektor absichern Mit einem Sicherheitskabelschloss Damit der Projektor nicht gestohlen wird, muss er an einem sicheren Ort aufgestellt werden. Andernfalls kaufen Sie ein Schloss, z. B. ein Kensington-Schloss, um den Projektor absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der Rückseite des Projektors. -
Seite 30: Wenn Sie Das Passwort Vergessen Haben
Projektionsfläche an. Notieren Sie diese Zahl und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 31: Passwort-Funktion Deaktivieren
Sie haben dem Projektor erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, beim nächsten Einschalten des Projektors das neue Kennwort einzugeben. Passwort-Funktion deaktivieren Um den Passwortschutz zu deaktivieren, kehren Sie zum Menü EINSTELLUNGEN: Erweitert > Sicherheitseinstell. > Sicherheitseinstellungen ändern zurück, nachdem Sie das OSD-Menüsystem geöffnet haben. -
Seite 32: Eingangssignal Wechseln
"Bildmodus auswählen" auf Seite 35 für Einzelheiten. • Die systemeigene Auflösung des LX20 zeigt das Bildformat 4:3 an, während die systemeigene Auflösung des LW21 das Bildformat 16:10 anzeigt. Um optimale Anzeigeergebnisse zu erzielen, sollten Sie ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. -
Seite 33: Bild Vergrößern Und Nach Details Suchen
Bild vergrößern und nach Details suchen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Navigieren Sie mit Richtungspfeiltasten im Bild. • Fernbedienung verwenden Drücken Sie Digital Zoom +/-, um die Zoomleiste anzuzeigen. Drücken Sie Digital Zoom +, um die Mitte des Bildes zu vergrößern. -
Seite 34: Über Das Bildformat
• Fernbedienung verwenden Drücken Sie Aspect, die aktuelle Einstellung anzuzeigen. Wählen Sie durch wiederholtes Drücken der Taste Aspect ein für das Format des Videosignals und Ihre Anzeigeanforderungen geeignetes Seitenverhältnis • OSD-Menü verwenden Drücken Sie erst MENU/EXIT und dann , bis das Menü DISPLAY hervorgehoben ist. -
Seite 35: Bildqualität Optimieren
Bildqualität optimieren Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Bildmodi eingestellt, so dass Sie den Modus auswählen können, der für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeignetet ist. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte ausführen. -
Seite 36: Wandfarbe Verwenden
Wandfarbe verwenden Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, rufen Sie das Menü... -
Seite 37: Bevorzugte Farbtemperatur Einstellen
Kühl: Lässt Bilder bläulich-weiß erscheinen. Normal: Behält den normalen Weißton bei. Warm: Lässt Bilder rötlich-weiß erscheinen. *Über Farbtemperaturen: Der als "Weiß" gewertete Farbton kann je nach Anwendungsfall unterschiedlich sein. Eine gängige Methode zur Bewertung der Farbe Weiß ist die Farbtemperatur. Weiß mit einer niedrigen Farbtemperatur erscheint rötlich. - Seite 38 Wählen Sie Primärfarben und drücken Sie , um eine Farbe aus Rot, Gelb, Grün, Zyan, Blau oder Magenta auszuwählen. Drücken Sie , um Farbton auszuwählen, und drücken Sie , um den Farbtonbereich zu bestimmen. Wenn Sie den Bereich erhöhen, werden Farben mit eingeschlossen, die aus mehr Anteilen benachbarter Farben bestehen.
-
Seite 39: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Diese Funktion nutzen Sie mit den folgenden Schritten: Drücken Sie auf Timer Einstellen auf der Fernbedienung, oder gehen Sie zum Menü EINSTELLUNGEN: Standard > Präsentations- Timer, und drücken Sie auf MODE/ENTER, um die Seite Präsentations-Timer anzuzeigen. -
Seite 40: Externes Umblättern
Um den Timer zu beenden, gehen Sie folgendermaßen vor. • Fernbedienung verwenden. Drücken Sie Timer On, wählen mit die Option Ja und drücken dann MODE/ ENTER. • OSD-Menü verwenden. Rufen Sie das Menü EINSTELLUNGEN: Standard > Präsentations-Timer auf und drücken MODE/ENTER. Drücken Sie , um Aus zu wählen, und drücken Sie MODE/ENTER. -
Seite 41: Bild Ausblenden
Bild ausblenden Drücken Sie zum vorübergehenden Ausblenden des Bildes die Taste Öko-Abschaltung am Projektor oder an der Fernbedienung; damit wird der Energieverbrauch der Lichtquelle um bis zu 70 % reduziert. Das Bild erscheint wieder, sobald Sie eine beliebige Taste an der Fernbedienung oder am Projektor drücken. -
Seite 42: Betrieb In Höhenlagen
Betrieb in Höhenlagen Bei einer Höhe zwischen 1500 und 3000 m über dem Meeresspiegel und einer Umgebungstemperatur zwischen 0 und 35°C empfehlen wir den Höhenmodus. In der Region China nur bis zu einer Höhe von 2000 m anwendbar. Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Temperatur zwischen 0°C und 35°C liegt. -
Seite 43: Lernvorlage Verwenden
Lernvorlage verwenden Um Lehrern das Schreiben auf der Tafel zu erleichtern, können Sie die integrierte Vorlage über OSD oder mit der Fernbedienung aufrufen. Öffnen Sie das OSD-Menü und rufen Sie das Menü DISPLAY > Lernvorlage auf. Wählen Sie Schultafel /Weiß > Aus/Buchstaben/Arbeitsmappe/Koordinaten. Die Lernvorlage wird angezeigt. -
Seite 44: Lichtquellenmodus Wählen
Lichtquellenmodus wählen • Fernbedienung verwenden. Drücken Sie SmartEco und wählen mit zwischen Normal/Sparmodus/SmartEco. • OSD-Menü verwenden. Drücken Sie erst MENU/EXIT und dann , bis das Menü EINSTELLUNGEN: Erweitert hervorgehoben ist. Drücken Sie , um Lichtquelleneinstellungen zu wählen, und drücken Sie MODE/ENTER. Die Seite Lichtquelleneinstellungen erscheint. -
Seite 45: Projektor Ausschalten
Projektor ausschalten Drücken Sie die Taste POWER und Sie werden per Meldung zur Bestätigung aufgefordert. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie die Taste POWER ein zweites Mal. Die POWER-Lichtanzeige blinkt orange, die Projektionslichtquelle schaltet sich ab. -
Seite 46: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau / Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Schrägposition Position Phase H-Größe Digital Zoom Auto/Oben-Unten/Sequentielles 3D-Modus Einzelbild/Frame-Packing/Side By Side/ DISPLAY 3D-Synchr. Deaktiviert/Umkehren Umkehren 3D-Einstellungen 1/3D-Einstellungen 2/ 3D-Einstellungen speichern 3D-Einstellungen 3 3D-Einstellungen 1/3D-Einstellungen 2/... - Seite 47 Dynamisch/Präsentation/RGB/Kino/(3D)/Benutzer 1/ Bildmodus Benutzer 2 Referenzmodus Dynamisch/Präsentation/RGB/Kino/(3D) Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus Farbtemperatur Kühl/Normal/Warm BILD R Verstärkung/G Verstärkung/ Farbtemperatur B Verstärkung/R Versatz/G Versatz/ Feineinstellung B Versatz Primärfarben R/G/B/C/M/Y Farbton Farbverwaltung Sättigung Zunahme Bildeinstellung Aktuell/Alle/ zurücksetzen Abbrechen Schnelle Auto-Suche Ein/Aus 3.
- Seite 48 Autom. Abschaltung 15 min/20 min/25 min/30 min Betriebseinstellungen Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/30 min Deaktiviert/30 min/1 Std/ Sleeptimer 2 Std/3 Std/4 Std/8 Std/12 Std Lüftergeschwindigkeit Normal/Hoch Bedientastenfeldsperre Ein/Aus Ja/Nein Hintergrundfarbe BenQ/Schwarz /Blau /Violett Startbild BenQ/Schwarz /Blau Bedienung...
- Seite 49 Höhenmodus Ein/Aus Ja/Nein Ton aus Ein/Aus Audioeinstellungen Lautstärke 0~10 Normal/Sparmodus/ Lichtquellenmodus SmartEco Lichtquelleneinstellungen Lichtquellentimer Zurücksetzen/Abbrechen rücksetzen Äquivalente Lichtquellenbetriebss tunden Passwort ändern Sicherheitseinstell. Sicherheitseinstellung EINSTELL Einschaltsperre en ändern UNGEN: 2400/4800/9600/14400/ Erweitert Baudrate 19200/ 38400/57600/115200 Testmuster Ein/Aus Verd. Untert. Ein/Aus aktiviert Verd. Untertitel Untert.-Version CC1/CC2/CC3/CC4 Monitorausgang im...
-
Seite 50: Beschreibungen Der Einzelnen Menüs
Beschreibungen der einzelnen Menüs • Die in dieser Anleitung (insbesondere auf den Seiten 50 - 58) angegebenen Standardwerte dienen lediglich der Bezugnahme. Diese Werte können sich im Zuge der Produktverbesserung ändern. FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß... - Seite 51 FUNKTION BESCHREIBUNG Der Projektor ist mit einer 3D-Synchronisierungsfunktion ausgestattet, mit der Sie 3D-Filme, Videos und Sportereignisse auf realistischere Weise genießen können, da nun auch räumliche Tiefe mit ins Spiel kommt. Zum Betrachten der 3D-Bilder benötigen Sie eine 3D-Brille. 3D-Modus Die Standardeinstellung ist Auto und der Projektor wählt bei Erkennung von 3D-Inhalten automatisch ein geeignetes 3D-Format.
- Seite 52 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Bildmodus Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Bildmodus auswählen" auf Seite 35 für Einzelheiten. Zur Auswahl eines Bildmodus zur optimalen Bilddarstellung und zur Feinabstimmung des Bildes mit den Optionen unten auf Referenzmodus derselben Seite.
- Seite 53 FUNKTION BESCHREIBUNG Siehe "Brilliant Color einstellen" auf Seite 36 für Einzelheiten. Brilliant Color Siehe "Auswählen einer Farbtemperatur" auf Seite 36 für Einzelheiten. Farbtemperatur Siehe "Bevorzugte Farbtemperatur einstellen" auf Seite 37 für Farbtemperatur Einzelheiten. Feineinstellung Siehe "3D-Farbverwaltung" auf Seite 37 für Einzelheiten. Farbverwaltung Siehe "Aktuellen oder alle Bildmodi rücksetzen"...
- Seite 54 FUNKTION BESCHREIBUNG Dieser Timer hilft Ihnen, Ihren Vortrag innerhalb eines Präsentations- bestimmten Zeitraums zu beenden. Siehe "Präsentations- Timer Timer einstellen" auf Seite 39 für Einzelheiten. Legt die Sprache für die OSD-Menüs fest. Siehe "Menüs Sprache verwenden" auf Seite 28 für Einzelheiten. Der Projektor kann an der Decke eines Raumes oder hinter einer Projektionsfläche mit einem oder mehreren Spiegeln Projektorposition...
- Seite 55 Ermöglicht die Auswahl einer Hintergrundfarbe, die angezeigt wird, wenn der Projektor kein Signal empfängt. Es stehen vier Hintergrundfarbe Optionen zur Auswahl: BenQ-Logo, Schwarz, Blau oder Violett. Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Projektors angezeigt wird. Es stehen drei...
- Seite 56 FUNKTION BESCHREIBUNG Ein Modus für den Betrieb in Höhenlagen. Siehe "Betrieb in Höhenmodus Höhenlagen" auf Seite 42 für Einzelheiten. Ruft das Menü Audioeinstellungen auf. Ton aus Audioeinstellungen Aktiviert die Stummschaltungsfunktion. Lautstärke Reguliert die Lautstärke. Lichtquellenmodus Siehe "Lichtquellenmodus einstellen" auf Seite 60 für Einzelheiten.
- Seite 57 FUNKTION BESCHREIBUNG Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. • Untertitel: Die Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Verd.
- Seite 58 FUNKTION BESCHREIBUNG Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Lichtquellenmodus Zeigt den aktuellen Lichtquellenmodus. Aktueller 3D Format Systemstatus Zeigt den aktuellen 3D-Modus. Farbsystem Zeigt das Format des Eingangssystems an: NTSC, PAL, SECAM oder RGB.
-
Seite 59: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Lediglich das Objektiv und das Gehäuse sollten Sie in regelmäßigen Abständen reinigen. Objektiv reinigen Reinigen Sie das Objektiv, wenn sie Schmutz oder Staub auf seiner Oberfläche bemerken. • Entfernen Sie den Staub mit einem Behälter mit Druckluft. •... -
Seite 60: Informationen Zur Lichtquelle
Informationen zur Lichtquelle Betriebsstunden der Lichtquelle in Erfahrung bringen Wenn der Projektor in Betrieb ist, wird die Betriebszeit Lichtquelle Lampe vom integrierten Timer automatisch (in Stunden) berechnet. Die entsprechenden Betriebstunden der Lichtquelle werden anhand folgender Formel berechnet: Gesamtheit der (äquivalenten) Lichtquellenbetriebsstunden = 20/9 * (im Normal-Modus) + 5/3 * (im Sparmodus) + 20/13 * (im SmartEco-Modus) Details finden Sie nachstehend bei "Lichtquellenmodus... - Seite 61 Die Definition der Lichtquellenmodi können Sie der folgenden Tabelle entnehmen. Lichtquellenmodus Beschreibung Normal 100% Lichtquellenhelligkeit. Sparmodus Reduziert den Energieverbrauch der Lichtquelle um 25%. Reduziert den Energieverbrauch der Lichtquelle je nach Helligkeit des SmartEco angezeigten Inhaltes um bis zu 70%. Einstellungen Autom. Abschaltung Mit Hilfe dieser Funktion kann sich der Projektor automatisch ausschalten, wenn nach einer festgelegten Zeit keine Eingangsquelle erkannt wird, damit die Lebensdauer der Lichtquelle nicht unnötig verkürzt wird.
- Seite 62 Anzeigen Anzeigen Status & Beschreibung POWER TEMP LICHT Systemmeldung Bereitschaftsmodus Orange Einschalten Blinkt grün Normaler Betrieb Grün Blinkt Normale Abkühlung beim Abschalten orange Blinkt Blinkt Blinkt Download orange Blinkt grün CW-Start fehlgeschlagen Einbrennen-Meldung Einbrennen ein Blinkt grün Einbrennen aus Orange Lichtquellenfehlermeldung Blinkt Lichtquellenfehler im normalen Betrieb...
-
Seite 63: Fehlerbehebung
Fehlerbehebung Der Projektor schaltet sich nicht ein. Ursache Korrekturmaßnahme Stecken Sie den Stecker der Netzleitung in den Netzanschluss am Projektor und dann in eine Die Netzleitung liefert keinen Strom. Steckdose. Ist die Steckdose mit einem Schalter versehen, achten Sie darauf, dass er eingeschaltet ist. -
Seite 64: Technische Daten
VIDEO F = 2,42 bis 2,97 Cinchanschluss x 1 f = 20,7 bis 30,05 mm SD/HDTV-Signaleingang Versatz Analog - Component-Cinch- (LX20): 130% ; (LW21): 125% Anschluss x 3 Zoomverhältnis (über RGB-Eingang) (LX20): 1,5-fach; (LW21): 1,5fach Digital-HDMI x 1 Lichtquelle Audioeingang... -
Seite 65: Abmessungen
Abmessungen 379,8 mm (B) x 117,5 mm (H) x 248,0 mm (T) 248,0 379,8 117,5 71,4 99,3 Deckenmontage Deckenmontageschraube: M4 (max. L = 25 mm; min. L = 20 mm) Einheit: mm Technische Daten 65... -
Seite 66: Timingtabelle
68,677 94,500 XGA_120* 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 1024 x 576 BenQ NB-Timing 60,0 35,820 46,996 1024 x 600 BenQ NB-Timing 64,995 41,467 51,419 1280 x 720 60,000 45,000 74,250 1280 x 720_60*... -
Seite 67: Unterstütztes Timing Bei Hdmi-Eingang
XGA_85 84,997 68,677 94,500 XGA_120* 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ-Notebook- 1024 x 576 60,0 35,820 46,996 Timing BenQ-Notebook- 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 60,000 45,000... -
Seite 68: Unterstütztes Timing Bei Hdmi-Eingang (Hdcp) Video-Timing
1600 x 1200 60,000 75,000 162,000 UXGA* 1680 x 1050 59,954 65,290 146,250 1680 x 1050_60* 640 x 480 bei 67Hz MAC13 66,667 35,000 30,240 832 x 624 bei 75Hz MAC16 74,546 49,722 57,280 1024 x 768 bei 75Hz MAC19 75,020 60,241 80,000... -
Seite 69: Unterstütztes Timing Für Component Video-Eingang
Unterstütztes Timing für Component Video-Eingang Horizontalfrequenz Vertikalfrequenz Pixeltaktfrequenz Timing Auflösung (kHz) (Hz) (MHz) 480i* 720 x 480 15,73 59,94 13,5 480p* 720 x 480 31,47 59,94 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25 720/60p*... -
Seite 70: Unterstütztes 3D-Signal Für Hdmi- (Hdcp) Eingang Video-Timing
60,023 1024 x 768 XGA_85 84,997 68,667 XGA_120 119,989 97,551 ◎ (Reduced Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ-Notebook- 1024 x 576 35,82 Timing BenQ-Notebook- 1024 x 600 64,995 41,467 Timing 1280 x 720_60 ◎ ◎ ◎ 1280 x 720 1280 x 720_120 ◎... -
Seite 71: Unterstütztes 3D-Signal Für D-Sub-Eingang
XGA_60 60,004 48,363 ◎ ◎ ◎ XGA_70 70,069 56,476 XGA_75 75,029 60,023 1024 x 768 XGA_85 84,997 68,667 XGA_120 119,989 97,551 ◎ (Reduced Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ-Notebook- 1024 x 576 35,82 Timing Technische Daten 71... -
Seite 72: Unterstütztes 3D-Signal Für Video- Und S-Video-Eingang
BenQ-Notebook- 1024 x 600 64,995 41,467 Timing 1280 x 720_60 ◎ ◎ ◎ 1280 x 720 1280 x 720_120 ◎ 1280 x 768_60 47,396 ◎ ◎ ◎ (Reduced Blanking) 1280 x 768 1280 x 768_60 59,87 47,776 ◎ ◎ ◎... -
Seite 73: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
