Inhaltszusammenfassung für BenQ LX770

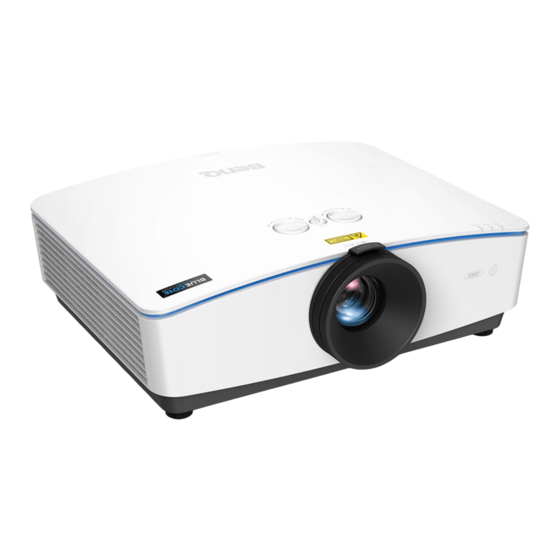

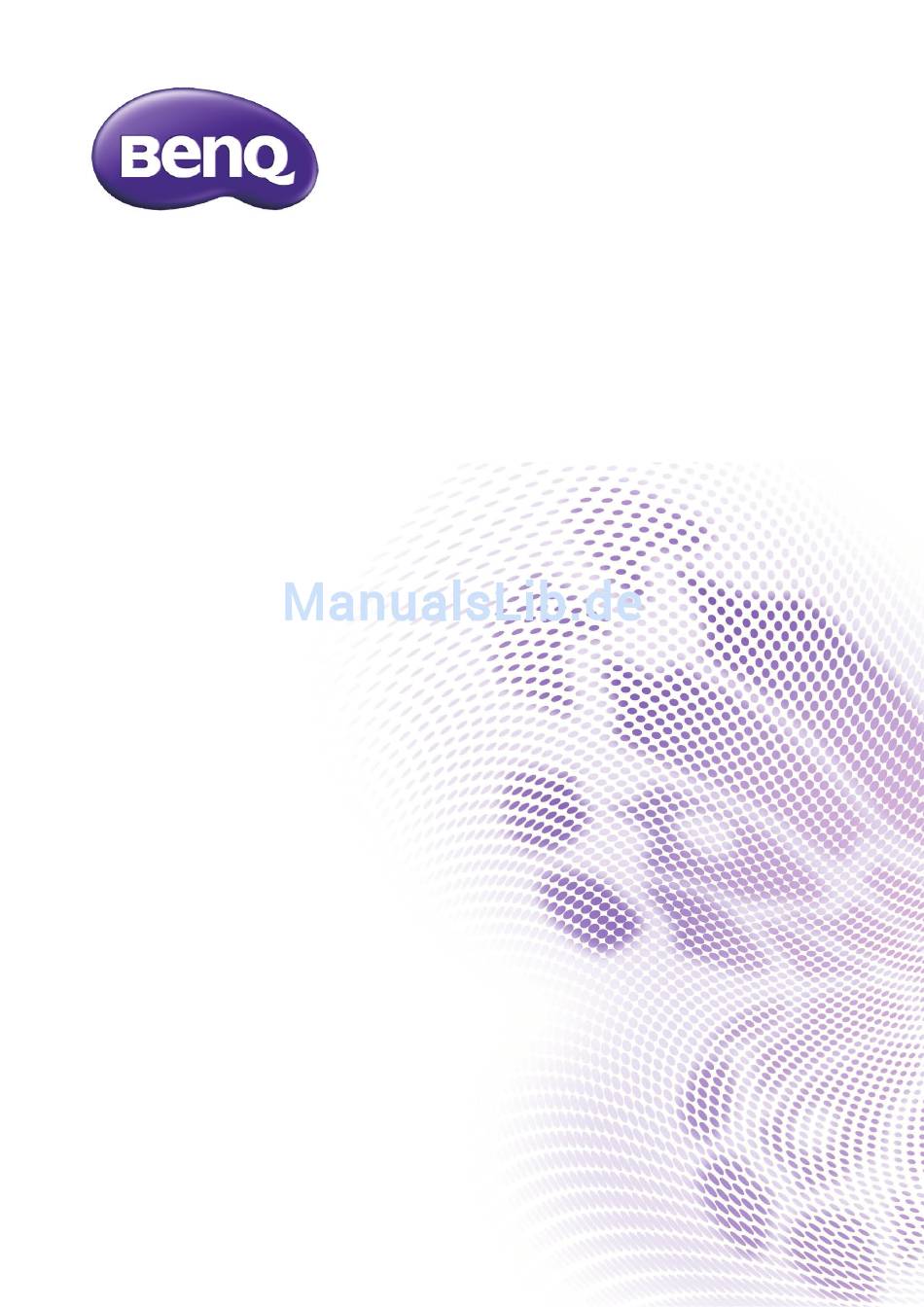

- Seite 1 LX770 / LH770 Digitaler Projektor Benutzerhandbuch V1.00...
-
Seite 2: Urheberrechte Und Haftungsausschluss
Die BenQ Corporation (Shanghai) lehnt jegliche impliziten und expliziten Haftungs- und Garantieansprüche hinsichtlich der Inhalte dieses Dokuments und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Ferner behält sich die BenQ Corporation (Shanghai) inhaltliche Änderungen vor, ohne dabei verpflichtet zu sein, irgendeine Person von derartigen Überarbeitungen oder Änderungen zu unterrichten. -
Seite 3: Inhaltsverzeichnis
Inhalt Urheberrechte und Haftungsausschluss ..........2 Copyright .............................. 2 Haftungseinschränkung ........................2 Erklärung zu Hyperlinks und Drittanbieter-Webseiten .............. 2 Wichtige Sicherheitshinweise ..............6 Sicherheitshinweise ..................... 6 Lasererklärung ......................7 Lasertyp ..............................7 Schilder ..............................8 Laserhinweis ............................9 Hinweis über Wärmeabstrahlung ................9 Lieferumfang ..................11 Standardzubehör ....................... - Seite 4 Bedienung ....................27 Projektor einschalten ........................27 Projiziertes Bild einstellen ..................28 Projektionswinkel einstellen ......................28 Bild automatisch einstellen ......................28 Bildgröße und -schärfe fein einstellen ..................28 2D-Schrägposition korrigieren .......................29 Eckenanpassung einstellen .......................30 Menüs verwenden ................31 Projektor absichern ....................32 Mit einem Sicherheitskabelschloss ....................32 Passwortfunktion verwenden ..................
- Seite 5 Staubfilterwartung ..................... 63 Staubfilterwechsel ..........................63 LED-Anzeige ....................... 65 Systemmeldung ..........................65 Lichtquellen-Fehlermeldungen .......................65 Fehlermeldungen bei Hitzeentwicklung ..................66 Problemlösung ..................67 Problemlösung ......................67 Der Projektor schaltet sich nicht ein....................67 Kein Bild ..............................67 Unscharfes Bild ..........................67 Fernbedienung funktioniert nicht ....................67 Das Passwort ist falsch ........................67 Technische Daten ................68 Technische Daten .......................
-
Seite 6: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Sicherheitsnormen der Informationstechnologie erfüllt. Um jedoch die Sicherheit dieses Produkts zu gewährleisten, müssen Sie den in diesem Handbuch und auf dem Produkt vermerkten Anweisungen unbedingt Folgen leisten. Sicherheitshinweise 1. -
Seite 7: Lasererklärung
10. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Nähe. Wenn Flüssigkeiten in den Projektor eindringen, kann dies zu Fehlfunktionen des Projektors führen. Ist der Projektor nass geworden, ziehen Sie seinen Stecker von der Steckdose ab und wenden Sie sich telefonisch an BenQ, um den Projektor instandsetzen zu lassen. -
Seite 8: Schilder
Schilder Die folgende Abbildung zeigt die Positionen von Schildern. 1. Laserwarnschild 2. Spezifikationsschild Hinweis: Spezifikationsschilder können je nach Lieferregion variieren. Einzelheiten erfahren Sie vom Händler. -
Seite 9: Laserhinweis
Laserhinweis Die folgende Abbildung zeigt die Position der Laseröffnung. Achten Sie darauf, nicht direkt in den Laser zu schauen. Laserblende Hinweis über Wärmeabstrahlung Halten Sie rund um die Abluftöffnungen einen Abstand von mindestens 500 mm ein. Achten Sie darauf, dass innerhalb eines Umkreises von 300 mm keine Gegenstände die Belüftung blockieren. Halten Sie zwischen den Belüftungsöffnungen und der Zuluftöffnung anderer Projektoren einen Mindestabstand von 1 m ein. - Seite 10 y Halten Sie rund um die Abluftöffnungen einen Abstand von mindestens 50 cm ein. Min. 500 mm Min. 500 mm Min. 500 mm (19,69 Zoll) (19,69 Zoll) (19,69 Zoll) Min. 100mm (3,94 Zoll) Min. 300 mm (11,81 Zoll) Min. 500 mm (19,69 Zoll) y Achten Sie darauf, dass die Zuluftöffnung nicht die Heißluft von der Abluftöffnung ansaugt.
-
Seite 11: Lieferumfang
Lieferumfang Standardzubehör Fernbedienung Batterie Kurzanleitung Garantiekarte VGA-Kabel Netzleitung Optionales Zubehör 1. Deckenmontagesatz 2. 3D-Brille 3. WLAN-Dongle: QCast (QP01), InstaShow™ (WDC10) *Die Garantiekarte ist nur in bestimmten Regionen beigefügt. Erkundigen Sie sich bei Ihrem Händler nach Details. -
Seite 12: Einleitung
Einleitung Außenansicht des Projektors Vorder-/Oberseite 1. POWER-Lichtanzeige 2. TEMP(Temperatur)-Warnanzeige 3. LAMP-Lichtanzeige 4. Infrarot-Remotesensor, vorne 5. Vorderer Einstellfuß 6. Seitliche Belüftungsöffnung 7. Vorderer Einstellfuß Rück-/Oberseite 8. Vertikaler Objektivknopf 9. Objektivsperrknopf 10. Horizontaler Objektivknopf 11. Netzkabelanschluss 12. Aussparung für Kensington-Schloss (Diebstahlschutz) 13. Bedienfeld 14. -
Seite 13: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Bedienfeld y MENU/EXIT Schaltet das Bildschirmmenü (OSD) ein. Kehrt zum vorherigen OSD-Menü zurück, beendet das Menü und speichert die Menüeinstellungen. Siehe „Menüs verwenden“ auf Seite 31 für Einzelheiten. y Lautstärke-/Richtungstasten ( /◄ Links) Verringert die Lautstärke. y SOURCE Zeigt die Auswahlleiste für die Quelle an. -
Seite 14: Bedienfeld
Bedienfeld y MONITOR OUT Verbindet das Gerät mit anderen Anzeigegeräten für parallele Wiedergabe und Anzeige. y PC 1/PC 2 Dies zeigt das RGB- oder YPbPr/YCbCr-Ausgangssignal an. y S-VIDEO S-Video-Quelle anschließen. y HDMI 1 HDMI-Quelle anschließen. y HDMI 2/MHL HDMI- oder MHL-Quelle anschließen. y LAN RJ45-Cat5/Cat6-Ethernet-Kabel zur Steuerung des Projektors über das Internet anschließen. -
Seite 15: Fernbedienung
Fernbedienung 7. LASER Schaltet den Laserpointer für Präsentationen ein. 8. MHL-Steuertasten Diese Tasten werden bei der Medienwiedergabe verwendet. Ihre Funktionen sind der Reihe nach aufgelistet: Vorheriges Dokument aufrufen / Wiedergabe / Pause / nächstes Dokument aufrufen / Schnellrücklauf / Stopp / Schnellvorlauf. Diese Tasten können nur bei Steuerung des intelligenten Gerätes im MHL-Modus verwendet werden. -
Seite 16: Quick Install
16. ► Rechts/ Laserpointer bedienen Aussetzung vermeiden Erhöht die Lautstärke des Projektors. Von dieser Öffnung wird Der Laserpointer ist ein Laserstrahlung ausgegeben professionelles Hilfsmittel Im OSD-Menü werden die Tasten 3, 5 und 16 für Präsentationen. Beim als Richtungstasten eingesetzt, mit denen Sie Einschalten leuchtet die die gewünschte Menüelemente auswählen und Kontrollleuchte auf, ein... -
Seite 17: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Die Sensoren für die Infrarot- (IR) Fernbedienung befinden sich auf der Vorder- und Rückseite des Projektors. Die Fernbedienung muss für eine richtige Funktionsweise mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 8 Meter (~ 26 Fuß) betragen. -
Seite 18: Installation
Projektionsfläche befestigt. hinter der Projektionsfläche befestigt. Verwenden Sie zur Befestigung des Projektors an Beachten Sie, dass hierfür eine spezielle der Decke den BenQ-Deckenmontagesatz von Projektionsfläche für rückseitige Projektion sowie Ihrem Händler. der BenQ-Deckenmontagesatz erforderlich ist. * Stellen Sie Decke vorne im Menü... -
Seite 19: Abstand Basierend Auf Der Bildgröße Bewerten
Mitte der Objektivmaße dieses Projektors, bevor Sie die geeignete Position berechnen. Max. Zoom Min. Zoom Projektionsfläche Objektivmitte Vertikaler Versatz A Projektionsabstand LX770 Das Seitenverhältnis der Leinwand beträgt 4:3 und das des projizierten Bildes 4:3 Projektionsflächengröße Abstand zur Projektionsfläche (mm) Versatz Diagonale Mindestabstand Höchstabstand... - Seite 20 Aufgrund der Abweichung zwischen optischen Komponenten besteht eine 5-Prozent-Toleranz zwischen diesen Werten. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, Projektionsgröße und -abstand vor der permanenten Montage mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften dieses Projektors zu berücksichtigen.
-
Seite 21: Objektivversatztaste Zur Anpassung Drücken
Objektivversatztaste zur Anpassung drücken Regler horizontaler Objektivversatz Regler vertikaler Objektivversatz Sie können über die Objektivversatzfunktion die horizontale oder vertikale Position des projizierten Bildes im nachstehend beschriebenen Bereich anpassen. Vertikale Position des Bildes anpassen Sie können die vertikale Bildposition zwischen den Versatzpositionen 124,5 % +/- 7,8 % (XGA), 125,7 % +/- 7,9 % (1080p) anpassen. -
Seite 22: Zoom/Fokus-Funktion Anpassen
Zoom/Fokus-Funktion anpassen Sie können die Anzeige durch Drehen des Zoomrades vergrößern und verkleinern. Sie können das Bild durch Drehen des Fokusrades scharf stellen. Der Projektor fokussiert ein Bild aus einer bestimmten Entfernung. Siehe „Bildgröße und -schärfe fein einstellen“ auf Seite Zoomring Fokusring... -
Seite 23: Verbindungen
Verbindungen Vor Anschluss y Bitte lesen Sie vor Anschließen externer Geräte aufmerksam die entsprechenden Anweisungen. y Schalten Sie die Stromversorgung aller Geräte ab, bevor Sie Kabel anschließen. y Beachten Sie vor dem Anschließen von Kabeln Folgendes. Bei Nichtbeachtung dieser Regeln drohen Schäden. - Seite 24 HDMI 1 Seriell Seriell TMDS-Daten 2+ 11 TMDS-Takt-Abschirmung TMDS-Daten-2- 12 TMDS-Takt- Abschirmung 2 bis 18 (gerade Anzahl 13 CEC Kontakte) TMDS-Daten 2- 14 Reserviert (kein Kontakt) TMDS-Daten 1+ 15 SCL TMDS-Daten-1- 16 SDA Abschirmung 17 DDC/CEC-Erde TMDS-Daten 1- +5-V-Stromversorgung TMDS-Daten 0+ (max.
-
Seite 25: Mit Av-Gerät Verbinden
Mit AV-Gerät verbinden AV-Gerät Smartphone oder Tablet Mit Computer verbinden Anzeige Steuercomputer Computer... -
Seite 26: Mit Lan Verbinden
Mit LAN verbinden (Ethernet) -
Seite 27: Bedienung
Bedienung Projektor einschalten 1. Verbinden Sie den Projektor über die Netzleitung mit einer Steckdose. Schalten Sie die Steckdose ein (sofern ein Schalter vorhanden ist). Vergewissern Sie sich, dass die POWER- Lichtanzeige am Projektor nach der Stromzufuhr orange leuchtet. Bitte verwenden Sie nur Originalzubehör (z. B. -
Seite 28: Projiziertes Bild Einstellen
Projiziertes Bild einstellen Projektionswinkel einstellen Der Projektor ist mit 2 höhenverstellbaren Füßen an der Vorderseite ausgestattet. Mit diesen Füßen kann die Bildhöhe und der Projektionswinkel verändert werden. Projektion anpassen: 1. Passen Sie vor Einschalten des Projektors den Fuß so an, dass das Bild in der gewünschten Position angezeigt wird. -
Seite 29: 2D-Schrägposition Korrigieren
2D-Schrägposition korrigieren Die Funktion 2D-Schrägposition sorgt für einen breiteren Installationsbereich für den Projektor im Vergleich zu herkömmlichen Projektoren mit eingeschränkter Positionierung vor der Projektionsfläche. Um dies zu korrigieren, müssen Sie sie anhand folgender Schritte manuell korrigieren. y Verwendung des Projektors oder der Fernbedienung Drücken Sie / , um die Seite 2D Trapezkorrektur anzuzeigen. -
Seite 30: Eckenanpassung Einstellen
Eckenanpassung einstellen Stellen Sie die vier Ecken des Bildes durch Festlegen der horizontalen und vertikalen Werte ein. y OSD-Menü verwenden 1. Drücken Sie MENU/EXIT und dann ◄/►, bis das Display DISPLAY-Menü markiert ist. Wandfarbe Bildformat Auto 2. Heben Sie mit ▼ die Option Eckenanpassung 2D Trapezkorrektur Eckenanpassung ENTER... -
Seite 31: Menüs Verwenden
Menüs verwenden Der Projektor ist mit Bildschirmmenüs (OSD) versehen, mit deren Hilfe Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Display Wandfarbe Bildformat Auto 2D Trapezkorrektur ENTER Markierung Eckenanpassung Status Position Phase H-Größe Drücken Sie MENU/ Digitaler Zoom... -
Seite 32: Projektor Absichern
Projektor absichern Mit einem Sicherheitskabelschloss Damit der Projektor nicht gestohlen wird, muss er an einem sicheren Ort aufgestellt werden. Andernfalls kaufen Sie ein Schloss, z. B. ein Kensington-Schloss, um den Projektor absichern. Eine Öffnung zum Anschluss eines Kensington-Schlosses befindet sich an der linken Seite des Projektors. Ein Kensington-Sicherheitskabelschloss ist gewöhnlich eine Kombination aus Schlüssel(n) und dem Schloss. -
Seite 33: Wenn Sie Das Passwort Vergessen Haben
Sie sich an BenQ. 2. Notieren Sie diese Zahl und schalten Sie den Projektor aus. 3. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, Rückrufcode: um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, MENU Beenden dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 34: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann er nur jeweils ein Vollbild anzeigen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gesetzt ist (dies ist die Standardeinstellung des Projektors), wenn der Projektor automatisch nach Signalen suchen soll. Sie können auch manuell durch die verfügbaren Eingangssignale gehen. -
Seite 35: Bildformat Wählen
Bildformat wählen Das Bildformat beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen TV-Geräte und Computers zeigen im Bildformat 4:3 an, während digitale TV- und DVD-Geräte normalerweise im Bildformat 16:9 anzeigen. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 36: Über Das Bildformat
Über das Bildformat In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv, und die weiß markierten Bereiche sind aktiv. Auf diesen unbenutzten schwarzen Bereichen können OSD-Menüs angezeigt werden. 1. Auto: Skaliert ein Bild proportional, um 3. 4:3: Skaliert ein Bild so, dass es in der Mitte der es an die native Auflösung des Projektors Leinwand in einem Bildformat von 4:3 projiziert in horizontaler Breite anzupassen. -
Seite 37: Bildqualität Optimieren
Bildqualität optimieren Wandfarbe verwenden Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, rufen Sie das Menü... -
Seite 38: Bildqualität In Den Benutzermodi Fein Abstimmen
Modus Benutzer 1 einstellen Sie können einen der Bildmodi (außer Benutzer 1) als Startpunkt nutzen und die Einstellungen anpassen, falls die aktuell verfügbaren Bildmodi nicht für Ihre Anforderungen geeignet sind. 1. Drücken Sie MENU/EXIT, um das Bildschirmmenü (OSD) zu öffnen. 2. -
Seite 39: Farbtemperatur Wählen
Farbtemperatur wählen Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewähltem Signaltyp unterscheiden. 1. Kühl: Lässt Bilder bläulich-weiß erscheinen. 2. Normal: Behält den normalen Weißton bei. 3. Warm: Lässt Bilder rötlich-weiß erscheinen. *Über Farbtemperaturen: Der als „Weiß“ gewertete Farbton kann je nach Anwendungsfall unterschiedlich sein. Eine gängige Methode zur Bewertung der Farbe Weiß... - Seite 40 2. Drücken Sie MODE/ENTER und die Seite 3D-Farbverwaltung wird angezeigt. 3. Wählen Sie Primärfarben aus und drücken Sie ◄/►, um eine Farbe aus Rot, Grün, Blau, Zyan oder Magenta auszuwählen. 4. Drücken Sie ▼, um Farbton zu markieren, und drücken Sie ◄/►, um den Bereich auszuwählen. Wenn Sie den Bereich erhöhen, werden Farben mit eingeschlossen, die aus mehr Anteilen benachbarter Farben bestehen.
-
Seite 41: Seiten Mit Dem Projektor Umblättern
Seiten mit dem Projektor umblättern Wenn Sie Seiten mit dem Projektor umblättern möchten, schließen Sie den Projektor über ein USB- Kabel an den PC oder Notebook an. Siehe „Verbindungen“ auf Seite 23 für Einzelheiten. Nun können Sie die entsprechende Software (am angeschlossenen PC) über die Tasten PAGE +/PAGE - auf der Fernbedienung bedienen, sofern diese Software auf Seite-Nach-oben/-unten-Befehle reagiert (wie Microsoft PowerPoint). -
Seite 42: Bedientasten Sperren
Bedientasten sperren Wenn die Bedientasten gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. Wenn Bedientastenfeldsperre eingeschaltet ist, funktionieren die Steuertasten am Projektor mit Ausnahme von Ein-/Aus nicht. 1. Rufen Sie das Menü EINSTELLUNGEN: Standard > Bedientastenfeldsperre auf und wählen Sie Ein, indem Sie ◄/►... -
Seite 43: Testmuster Verwenden
Ton stummschalten Den Ton vorübergehend stummschalten: y Fernbedienung verwenden Drücken Sie MUTE, um den Ton vorübergehend stummzuschalten. Bei abgeschaltetem Ton wird rechts oben angezeigt. Sie können den Ton wieder einschalten, indem Sie erneut MUTE drücken. y Menüs verwenden 1. Drücken Sie MENU/EXIT und anschließend ◄/►, bis das Menü EINSTELLUNGEN: Erweitert markiert ist. -
Seite 44: Quick Install Verwenden
Quick Install verwenden Dieser Projektor bietet Schnelltasten zur Einrichtung von Projektor Installation, Testmuster und Schrägposition. Wählen Sie mit QUICK INSTALL auf der Fernbedienung und ▲/▼ Optionen: y Projektor Installation: Siehe „Installation“ auf Seite y Testmuster: Siehe „Testmuster verwenden“ auf Seite y 2D Trapezkorrektur: Siehe „2D-Schrägposition korrigieren“... -
Seite 45: In Einer Nicht-Dhcp-Umgebung
7. Die Einstellungen IP-Adresse, Subnet-Maske, Standard-Gateway und DNS-Server werden angezeigt. Notieren Sie die angezeigte IP-Adresse in der IP-Adresse-Zeile. Kabel-LAN Status Verbindung DHCP IP-Adresse Subnet-Maske Standard-Gateway DNS-Server Anwenden MENU Beenden Wenden Sie sich an Ihren ITS-Administrator, falls immer noch keine IP-Adresse angezeigt wird. -
Seite 46: Projektor Per Webbrowser Fernsteuern
Projektor per Webbrowser fernsteuern Falls eine richtige IP-Adresse des Projektors existiert und der Projektor im Betriebs- oder Bereitschaftsmodus ist, können Sie den Projektor über einen beliebigen Computer in demselben LAN steuern. 1. Geben Sie die Adresse des Projektors in das Adressfeld des Browsers ein und klicken Sie auf Los. 2. -
Seite 47: Netzwerkkonfiguration
Auf der Werkzeuge-Seite können Sie den Projektor verwalten, LAN-Steuerungseinstellungen konfigurieren und den Netzwerkzugriff des Projektors absichern. 1. Sie können dem Projektor einen Namen geben, seinen Einsatzort im Auge behalten und Informationen zur verantwortlichen Person verwalten. 2. Auch Kabel-LAN-Steuerungseinstellungen können angepasst werden. 3. -
Seite 48: Projektor Ausschalten
Kategorieelement Eingabelänge Maximale Anzahl Zeichen Administratorkennwort Aktiviert (Nicht zutreffend) Neues Kennwort Bestätigen Auf der Informationen-Seite finden Sie diverse Informationen und Angaben zum Status des Projektors. Kehren Sie mit Exit zur Bedienseite des Fernsteuerungsnetzwerks zurück. Einzelheiten finden Sie unter http://www.crestron.com und www.crestron.com/getroomview. Projektor ausschalten 1. -
Seite 49: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Option Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 2D Trapezkorrektur Oben links/Oben rechts/Unten links/ Eckenanpassung Unten rechts Position Phase H-Größe DISPLAY PC: 1,0- bis 2,0-fach Digitaler Zoom Video: 1,0- bis 1,8-fach Auto/Aus/Frame Sequential/Frame- 3D-Modus Packing/Oben-Unten/Side By Side... - Seite 50 Hauptmenü Untermenü Option Dynamisch/Präsentation/sRGB/ Bildmodus Infografik/(3D)/Lebendig/Benutzer 1 Dynamisch/Präsentation/sRGB/ Referenzmodus Infografik/(3D)/Lebendig Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus BILD Farbtemperatur Kühl/Normal/Warm R Verstärkung/G Verstärkung/ Farbtemperatur B Verstärkung/R Versatz/G Versatz/ Feineinstellung B Versatz Primärfarben R/G/B/C/M/Y Farbton 3D-Farbverwaltung Sättigung Zunahme Bildeinstellung Aktuell/Alle/Abbrechen zurücksetzen Schnelle Auto-Suche Ein/Aus...
-
Seite 51: Hauptmenü
20 min/25 min/30 min Bild automatisch Ein/Aus ausblenden Deaktiviert/5 min/10 min/15 min/ Timer 20 min/25 min/30 min Deaktiviert/30 min/1 Std/2 Std/3 Std/ Sleeptimer 4 Std/8 Std/12 Std Reset Filter Timer Zurücksetzen/Abbrechen Vorderseite+Rückseite/Vorderseite/ Fernempfänger Rück Bedientastenfeldsperre Ein/Aus Ja/Nein Hintergrundfarbe BenQ/Schwarz/Blau/Purpur Startbild BenQ/Schwarz/Blau... - Seite 52 Hauptmenü Untermenü Option Höhenmodus Ein/Aus Stummschalten Ein/Aus Audioeinstellungen Lautstärke Mikrofonlautstärke Lichtquellenmodus Normal/Sparmodus/Verdunkelung Dynamisches Schwarz Ein/Aus Lichtquelleneinstel- Lichtquellen-Timer Zurücksetzen/Abbrechen lungen zurücksetzen Informationen zur Normal/Sparmodus/Verdunkelung/ Lichtquelle Äquivalente Lichtquellenstunden Passwort ändern Sicherheitseinstellungen Sicherheitseinstell. ändern Einschaltsperre Ein/Aus 2400/4800/9600/14400/19200/38400/ Baudrate 57600/1152000 EINSTELLUNGEN: Testanzeige Ein/Aus Erweitert Verd.
- Seite 53 Hauptmenü Untermenü Option y Quelle y Bildmodus y Lichtquellenmodus y Auflösung Aktueller INFORMATIONEN Systemstatus y 3D Format y Farbsystem y Nutzungszeit der Lichtquelle y Firmware-Version Beachten Sie, dass die Menüoptionen zur Verfügung stehen, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich.
-
Seite 54: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe „Wandfarbe verwenden“ auf Seite 37 für Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. Siehe „Bildformat wählen“... -
Seite 55: Synchronisierung Umkehrenn
FUNKTION BESCHREIBUNG Der Projektor ist mit einer 3D-Synchronisierungsfunktion ausgestattet, mit der Sie 3D-Filme, Videos und Sportereignisse auf realistischere Weise genießen können, da nun auch räumliche Tiefe mit ins Spiel kommt. Zum Betrachten der 3D-Bilder benötigen Sie eine 3D-Brille. 3D-Modus Die Standardeinstellung ist Auto und der Projektor wählt bei Erkennung von 3D-Inhalten automatisch ein geeignetes 3D-Format. - Seite 56 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung Bildmodus des Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe „Bildmodus auswählen“ auf Seite 37 für Einzelheiten. Zur Auswahl eines Bildmodus zur optimalen Bilddarstellung und zur Feinabstimmung des Bildes mit den Optionen unten auf Referenzmodus derselben Seite.
- Seite 57 FUNKTION BESCHREIBUNG Schnelle Auto-Suche Siehe „Eingangssignal wechseln“ auf Seite 34 für Einzelheiten. Wählen Sie die Art der Eingangsquelle für das HDMI-Signal. „Auto“ bedeutet die Bestätigung der empfohlenen Einstellung. Sie können auch den Quellentyp wählen. Verschiedene Helligkeitsstandards HDMI-Bereich werden für verschiedene Quellentypen durchgeführt. Diese Funktion steht nur bei HDMI-Signalen zur Verfügung.
- Seite 58 FUNKTION BESCHREIBUNG Direkt Strom Ein Bei Anschluss des Netzkabels schaltet sich der Projektor automatisch ein. Signal Strom Ein Standardmäßig schaltet sich der Projektor automatisch ohne Betätigung der Ein-/Aus-Taste oder im Bereitschaftsmodus und bei Anliegen eines Signals am VGA- oder HDMI-1-Kabel Ein. Autom.
- Seite 59 FUNKTION BESCHREIBUNG Dieser Betriebsmodus eignet sich für Orte in großer Höhe. Siehe Höhenmodus „Betrieb in Höhenlagen“ auf Seite 42 für Einzelheiten. Siehe „Ton anpassen“ auf Seite 42 für Einzelheiten. Stummschalten Aktiviert die Stummschaltungsfunktion. Lautstärke Audioeinstellungen Reguliert die Lautstärke. Mikrofonlautstärke Stellt die Lautstärke des Mikrofons ein. Ton Ein/Aus Zum Festlegen des Ein/Aus-Tons.
-
Seite 60: Standby-Einstellungen
FUNKTION BESCHREIBUNG Verd. Untert. akt. Aktiviert die Funktion durch Auswahl von „Ein“, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. y Untertitel: Die Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt Verd. Untertitel sind (und in der Regel in Fernsehprogrammen mit „CC“ gekennzeichnet sind). - Seite 61 FUNKTION BESCHREIBUNG Kabel-LAN Siehe „Projektor über die LAN-Umgebung steuern“ auf Seite 44 für Einzelheiten. AMX Geräteerkennung Netzwerkeinstellungen Ist AMX Geräteerkennung auf Ein gesetzt, kann der AMX- Controller den Projektor feststellen. MAC-Adresse Die MAC-Adresse des Projektors wird angezeigt. Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück.
-
Seite 62: Wartung
Wartung Vor der Projektorwartung y Achten Sie darauf, den Projektor vor der Wartung auszuschalten. y Befolgen Sie beim Abschalten des Projektors die Schritte unter „Projektor ausschalten“ auf Seite Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse reinigen. Entfernen Sie keine Teile des Projektors. -
Seite 63: Staubfilterwartung
Staubfilterwartung Staubfilterwechsel Der Staubfilter verhindert, dass sich Staub an der Oberfläche des optischen Bauteils im Projektor ansammelt. Falls der Staubfilter schmutzig oder zugesetzt ist, könnte sich der Projektor übermäßig erhitzen oder die Qualität des projizierten Bildes nachlassen. 1. Ein Wechselhinweis erscheint, nachdem der Staubfilter 500 Stunden lang benutzt wurde. Wählen Sie zum Zurücksetzen des Timers und zum Auswechseln des Staubfilters Zurücksetzen. -
Seite 64: Seitlichen Staubfilter Wechseln
Seitlichen Staubfilter wechseln 1. Schalten Sie den Projektor aus und ziehen 4. Richten Sie die Öffnung am Modul des neuen Sie den Netzstecker aus der Steckdose. Staubfilters an der Befestigungsschraube an der Entfernen Sie Staub vom Projektor und in der Kappe des Staubfilters aus. -
Seite 65: Led-Anzeige
LED-Anzeige LIGHT TEMP POWER Systemmeldung Power Temperatur Licht Status & Beschreibung Orange Bereitschaftsmodus Blinkt grün Einschalten Grün Normaler Betrieb Blinkt Normale Abkühlung beim Abschalten orange Blinkt rot Blinkt rot Blinkt rot Download Grün CW-Start fehlgeschlagen Grün Orange Die Lampe erlischt Lichtquellen-Fehlermeldungen Power Temperatur... -
Seite 66: Fehlermeldungen Bei Hitzeentwicklung
Fehlermeldungen bei Hitzeentwicklung Power Temperatur Licht Status & Beschreibung Lüfter-1-Fehler Blinkt rot Lüfter-2-Fehler Grün Lüfter-3-Fehler Blinkt grün Lüfter-4-Fehler Blinkt rot Lüfter-5-Fehler Blinkt rot Blinkt rot Lüfter-6-Fehler Blinkt rot Grün Lüfter-7-Fehler Grün Temperatur-1-Fehler... -
Seite 67: Problemlösung
2. Notieren Sie diese Zahl und schalten Sie den Projektor aus. 3. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Zahl zu dekodieren. Sie werden eventuell aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 68: Technische Daten
Technische Daten Technische Daten 12 V-Steuerausgang Optische Daten 12 V Gleichspannung (max. 0,2 A) x 1 Auflösung LAN-Steuerung LX770 RJ45 x 1 1024 x 768 LH770 1920 x 1080 Eingänge Anzeigesystem Computereingang Ein-Chip-DLP™-System RGB-Eingang D-Sub, 15-polig (weiblich) x 2 Lichtquelle... -
Seite 69: Abmessungen
Abmessungen 400,0 423,0 440,0 Deckenmontage 180(7,08) 65(2,55) * Deckenmontageschrauben: M4 (max. L = 10, min. L = 8) -
Seite 70: Anhang
68,667 94,500 XGA_120 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,000 67,500 108,000 1024 x 576 BenQ-NB-Timing 60,000 35,820 46,966 1024 x 600 BenQ-NB-Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60 60,000 45,000 74,250... -
Seite 71: Unterstütztes Timing Für Component-Ypbpr-Eingang
Bildwieder- Horizontale Takt 3D, Field 3D, Oben- 3D, Side Auflösung Modus holfrequenz Frequenz (MHz) Sequential Unten By Side (Hz) (kHz) 1360 x 768 1360 x 768_60 60,015 47,712 85,500 1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750... -
Seite 72: Unterstütztes Timing Für Video- Und S-Video-Eingänge
68,667 94,500 XGA_120 119,989 97,551 115,500 (Reduced Blanking) 1152 x 864 1152 x 864_75 75,000 67,500 108,000 1024 x 576 BenQ-NB-Timing 60,000 35,820 46,996 1024 x 600 BenQ-NB-Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60 60,000 45,000 74,250... - Seite 73 Bildwiederhol- Horizontal- Takt 3D, Field 3D, Oben- 3D, Side Auflösung Modus frequenz (Hz) frequenz (kHz) (MHz) Sequential Unten By Side WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 1280 x 800 WXGA_85 84,880 71,554 122,500 WXGA_120 119,909 101,563 146,250 (Reduced Blanking) SXGA_60 60,020 63,981...
-
Seite 74: Unterstütztes Timing Bei Hdmi-Videoeingang
Unterstütztes Timing bei HDMI-Videoeingang Horizontale Vertikale Punkttakt- 3D, Field 3D, Side Timing Auflösung Frequenz Frequenz frequenz Frame- Oben- Sequential By Side (kHz) (Hz) (MHz) Packing Unten 480i 720 (1440) x 480 15,73 59,94 27,00 480p 720 x 480 31,47 59,94 27,00 576i 720 (1440) x 576... -
Seite 75: Pjlink
1. Ziffer (1 – 5 Stellen): Laufzeit Lichtquelle 1 abfragen Eingangsauswahlliste INST? 11 21 22 31 32 SX751/SW752/SH753/SU754 abfragen Gibt den unter [Projektorname] in Projektornamen NAME? xxxxx [Netzwerkeinstellungen] festgelegten Namen abfragen Herstellernamen INF1? BenQ Gibt den Herstellernamen aus abfragen... - Seite 76 Parameter/ Befehl Steuerungsdetails Rückgabe- Hinweis String Modellbezeichnung SX751/SW752/ INF2? Gibt die Modellbezeichnung aus abfragen SH753/SU754 Sonstige Informationen Gibt Informationen wie die Versionsnummer INF0? xxxxx abfragen Informationen zur CLASS? Gibt die PJLink-Klasse aus Klasse abfragen...
