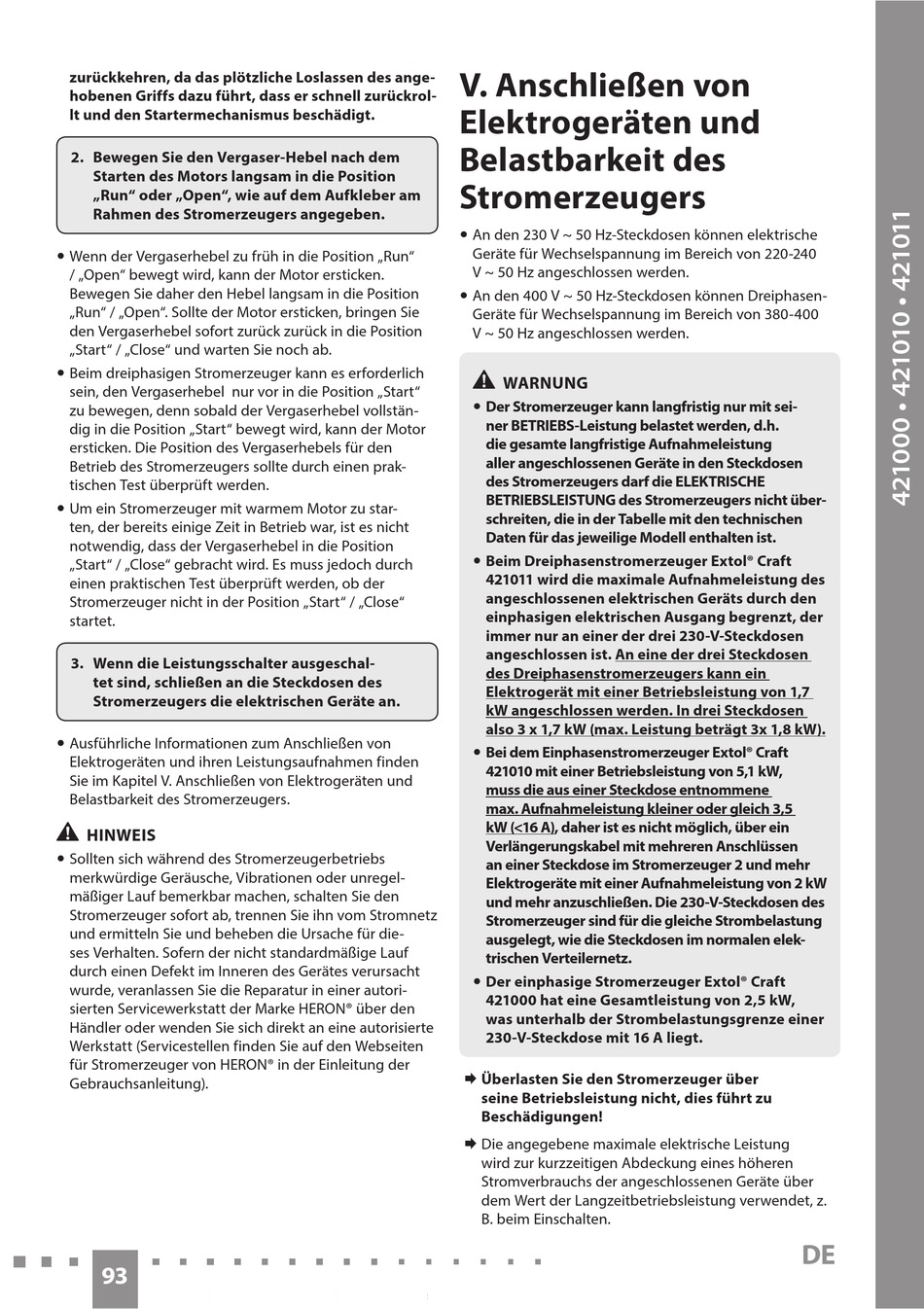

Extol Craft 421011 Bedienungsanleitung Seite 93

zurückkehren, da das plötzliche Loslassen des ange-
hobenen Griffs dazu führt, dass er schnell zurückrol-
lt und den Startermechanismus beschädigt.
2. Bewegen Sie den Vergaser-Hebel nach dem
Starten des Motors langsam in die Position
„Run" oder „Open", wie auf dem Aufkleber am
Rahmen des Stromerzeugers angegeben.
y Wenn der Vergaserhebel zu früh in die Position „Run"
/ „Open" bewegt wird, kann der Motor ersticken.
Bewegen Sie daher den Hebel langsam in die Position
„Run" / „Open". Sollte der Motor ersticken, bringen Sie
den Vergaserhebel sofort zurück zurück in die Position
„Start" / „Close" und warten Sie noch ab.
y Beim dreiphasigen Stromerzeuger kann es erforderlich
sein, den Vergaserhebel nur vor in die Position „Start"
zu bewegen, denn sobald der Vergaserhebel vollstän-
dig in die Position „Start" bewegt wird, kann der Motor
ersticken. Die Position des Vergaserhebels für den
Betrieb des Stromerzeugers sollte durch einen prak-
tischen Test überprüft werden.
y Um ein Stromerzeuger mit warmem Motor zu star-
ten, der bereits einige Zeit in Betrieb war, ist es nicht
notwendig, dass der Vergaserhebel in die Position
„Start" / „Close" gebracht wird. Es muss jedoch durch
einen praktischen Test überprüft werden, ob der
Stromerzeuger nicht in der Position „Start" / „Close"
startet.
3. Wenn die Leistungsschalter ausgeschal-
tet sind, schließen an die Steckdosen des
Stromerzeugers die elektrischen Geräte an.
y Ausführliche Informationen zum Anschließen von
Elektrogeräten und ihren Leistungsaufnahmen finden
Sie im Kapitel V. Anschließen von Elektrogeräten und
Belastbarkeit des Stromerzeugers.
•
HINWEIS
y Sollten sich während des Stromerzeugerbetriebs
merkwürdige Geräusche, Vibrationen oder unregel-
mäßiger Lauf bemerkbar machen, schalten Sie den
Stromerzeuger sofort ab, trennen Sie ihn vom Stromnetz
und ermitteln Sie und beheben die Ursache für die-
ses Verhalten. Sofern der nicht standardmäßige Lauf
durch einen Defekt im Inneren des Gerätes verursacht
wurde, veranlassen Sie die Reparatur in einer autori-
sierten Servicewerkstatt der Marke HERON® über den
Händler oder wenden Sie sich direkt an eine autorisierte
Werkstatt (Servicestellen finden Sie auf den Webseiten
für Stromerzeuger von HERON® in der Einleitung der
Gebrauchsanleitung).
93
V. Anschließen von
Elektrogeräten und
Belastbarkeit des
Stromerzeugers
y An den 230 V ~ 50 Hz-Steckdosen können elektrische
Geräte für Wechselspannung im Bereich von 220-240
V ~ 50 Hz angeschlossen werden.
y An den 400 V ~ 50 Hz-Steckdosen können Dreiphasen-
Geräte für Wechselspannung im Bereich von 380-400
V ~ 50 Hz angeschlossen werden.
•
WARNUNG
y Der Stromerzeuger kann langfristig nur mit sei-
ner BETRIEBS-Leistung belastet werden, d.h.
die gesamte langfristige Aufnahmeleistung
aller angeschlossenen Geräte in den Steckdosen
des Stromerzeugers darf die ELEKTRISCHE
BETRIEBSLEISTUNG des Stromerzeugers nicht über-
schreiten, die in der Tabelle mit den technischen
Daten für das jeweilige Modell enthalten ist.
y Beim Dreiphasenstromerzeuger Extol® Craft
421011 wird die maximale Aufnahmeleistung des
angeschlossenen elektrischen Geräts durch den
einphasigen elektrischen Ausgang begrenzt, der
immer nur an einer der drei 230-V-Steckdosen
angeschlossen ist. An eine der drei Steckdosen
des Dreiphasenstromerzeugers kann ein
Elektrogerät mit einer Betriebsleistung von 1,7
kW angeschlossen werden. In drei Steckdosen
also 3 x 1,7 kW (max. Leistung beträgt 3x 1,8 kW).
y Bei dem Einphasenstromerzeuger Extol® Craft
421010 mit einer Betriebsleistung von 5,1 kW,
muss die aus einer Steckdose entnommene
max. Aufnahmeleistung kleiner oder gleich 3,5
kW (<16 A), daher ist es nicht möglich, über ein
Verlängerungskabel mit mehreren Anschlüssen
an einer Steckdose im Stromerzeuger 2 und mehr
Elektrogeräte mit einer Aufnahmeleistung von 2 kW
und mehr anzuschließen. Die 230-V-Steckdosen des
Stromerzeuger sind für die gleiche Strombelastung
ausgelegt, wie die Steckdosen im normalen elek-
trischen Verteilernetz.
y Der einphasige Stromerzeuger Extol® Craft
421000 hat eine Gesamtleistung von 2,5 kW,
was unterhalb der Strombelastungsgrenze einer
230-V-Steckdose mit 16 A liegt.
 Überlasten Sie den Stromerzeuger über
seine Betriebsleistung nicht, dies führt zu
Beschädigungen!
 Die angegebene maximale elektrische Leistung
wird zur kurzzeitigen Abdeckung eines höheren
Stromverbrauchs der angeschlossenen Geräte über
dem Wert der Langzeitbetriebsleistung verwendet, z.
B. beim Einschalten.
DE
