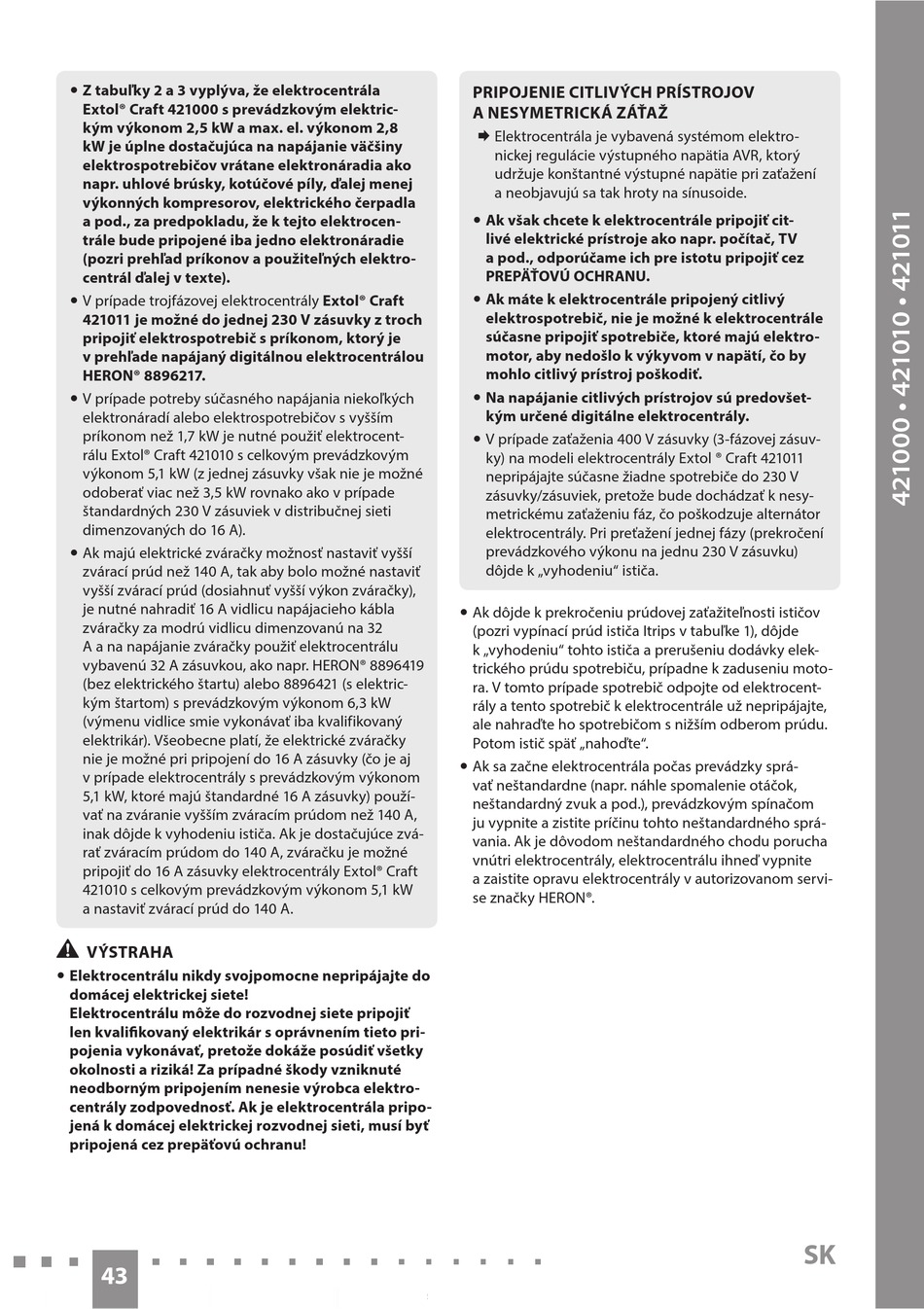

Extol Craft 421011 Bedienungsanleitung Seite 43

y Z tabuľky 2 a 3 vyplýva, že elektrocentrála
Extol® Craft 421000 s prevádzkovým elektric-
kým výkonom 2,5 kW a max. el. výkonom 2,8
kW je úplne dostačujúca na napájanie väčšiny
elektrospotrebičov vrátane elektronáradia ako
napr. uhlové brúsky, kotúčové píly, ďalej menej
výkonných kompresorov, elektrického čerpadla
a pod., za predpokladu, že k tejto elektrocen-
trále bude pripojené iba jedno elektronáradie
(pozri prehľad príkonov a použiteľných elektro-
centrál ďalej v texte).
y V prípade trojfázovej elektrocentrály Extol® Craft
421011 je možné do jednej 230 V zásuvky z troch
pripojiť elektrospotrebič s príkonom, ktorý je
v prehľade napájaný digitálnou elektrocentrálou
HERON® 8896217.
y V prípade potreby súčasného napájania niekoľkých
elektronáradí alebo elektrospotrebičov s vyšším
príkonom než 1,7 kW je nutné použiť elektrocent-
rálu Extol® Craft 421010 s celkovým prevádzkovým
výkonom 5,1 kW (z jednej zásuvky však nie je možné
odoberať viac než 3,5 kW rovnako ako v prípade
štandardných 230 V zásuviek v distribučnej sieti
dimenzovaných do 16 A).
y Ak majú elektrické zváračky možnosť nastaviť vyšší
zvárací prúd než 140 A, tak aby bolo možné nastaviť
vyšší zvárací prúd (dosiahnuť vyšší výkon zváračky),
je nutné nahradiť 16 A vidlicu napájacieho kábla
zváračky za modrú vidlicu dimenzovanú na 32
A a na napájanie zváračky použiť elektrocentrálu
vybavenú 32 A zásuvkou, ako napr. HERON® 8896419
(bez elektrického štartu) alebo 8896421 (s elektric-
kým štartom) s prevádzkovým výkonom 6,3 kW
(výmenu vidlice smie vykonávať iba kvalifikovaný
elektrikár). Všeobecne platí, že elektrické zváračky
nie je možné pri pripojení do 16 A zásuvky (čo je aj
v prípade elektrocentrály s prevádzkovým výkonom
5,1 kW, ktoré majú štandardné 16 A zásuvky) použí-
vať na zváranie vyšším zváracím prúdom než 140 A,
inak dôjde k vyhodeniu ističa. Ak je dostačujúce zvá-
rať zváracím prúdom do 140 A, zváračku je možné
pripojiť do 16 A zásuvky elektrocentrály Extol® Craft
421010 s celkovým prevádzkovým výkonom 5,1 kW
a nastaviť zvárací prúd do 140 A.
•
VÝSTRAHA
y Elektrocentrálu nikdy svojpomocne nepripájajte do
domácej elektrickej siete!
Elektrocentrálu môže do rozvodnej siete pripojiť
len kvalifikovaný elektrikár s oprávnením tieto pri-
pojenia vykonávať, pretože dokáže posúdiť všetky
okolnosti a riziká! Za prípadné škody vzniknuté
neodborným pripojením nenesie výrobca elektro-
centrály zodpovednosť. Ak je elektrocentrála pripo-
jená k domácej elektrickej rozvodnej sieti, musí byť
pripojená cez prepäťovú ochranu!
43
PRIPOJENIE CITLIVÝCH PRÍSTROJOV
A NESYMETRICKÁ ZÁŤAŽ
 Elektrocentrála je vybavená systémom elektro-
nickej regulácie výstupného napätia AVR, ktorý
udržuje konštantné výstupné napätie pri zaťažení
a neobjavujú sa tak hroty na sínusoide.
y Ak však chcete k elektrocentrále pripojiť cit-
livé elektrické prístroje ako napr. počítač, TV
a pod., odporúčame ich pre istotu pripojiť cez
PREPÄŤOVÚ OCHRANU.
y Ak máte k elektrocentrále pripojený citlivý
elektrospotrebič, nie je možné k elektrocentrále
súčasne pripojiť spotrebiče, ktoré majú elektro-
motor, aby nedošlo k výkyvom v napätí, čo by
mohlo citlivý prístroj poškodiť.
y Na napájanie citlivých prístrojov sú predovšet-
kým určené digitálne elektrocentrály.
y V prípade zaťaženia 400 V zásuvky (3-fázovej zásuv-
ky) na modeli elektrocentrály Extol ® Craft 421011
nepripájajte súčasne žiadne spotrebiče do 230 V
zásuvky/zásuviek, pretože bude dochádzať k nesy-
metrickému zaťaženiu fáz, čo poškodzuje alternátor
elektrocentrály. Pri preťažení jednej fázy (prekročení
prevádzkového výkonu na jednu 230 V zásuvku)
dôjde k „vyhodeniu" ističa.
y Ak dôjde k prekročeniu prúdovej zaťažiteľnosti ističov
(pozri vypínací prúd ističa Itrips v tabuľke 1), dôjde
k „vyhodeniu" tohto ističa a prerušeniu dodávky elek-
trického prúdu spotrebiču, prípadne k zaduseniu moto-
ra. V tomto prípade spotrebič odpojte od elektrocent-
rály a tento spotrebič k elektrocentrále už nepripájajte,
ale nahraďte ho spotrebičom s nižším odberom prúdu.
Potom istič späť „nahoďte".
y Ak sa začne elektrocentrála počas prevádzky sprá-
vať neštandardne (napr. náhle spomalenie otáčok,
neštandardný zvuk a pod.), prevádzkovým spínačom
ju vypnite a zistite príčinu tohto neštandardného sprá-
vania. Ak je dôvodom neštandardného chodu porucha
vnútri elektrocentrály, elektrocentrálu ihneď vypnite
a zaistite opravu elektrocentrály v autorizovanom servi-
se značky HERON®.
SK
