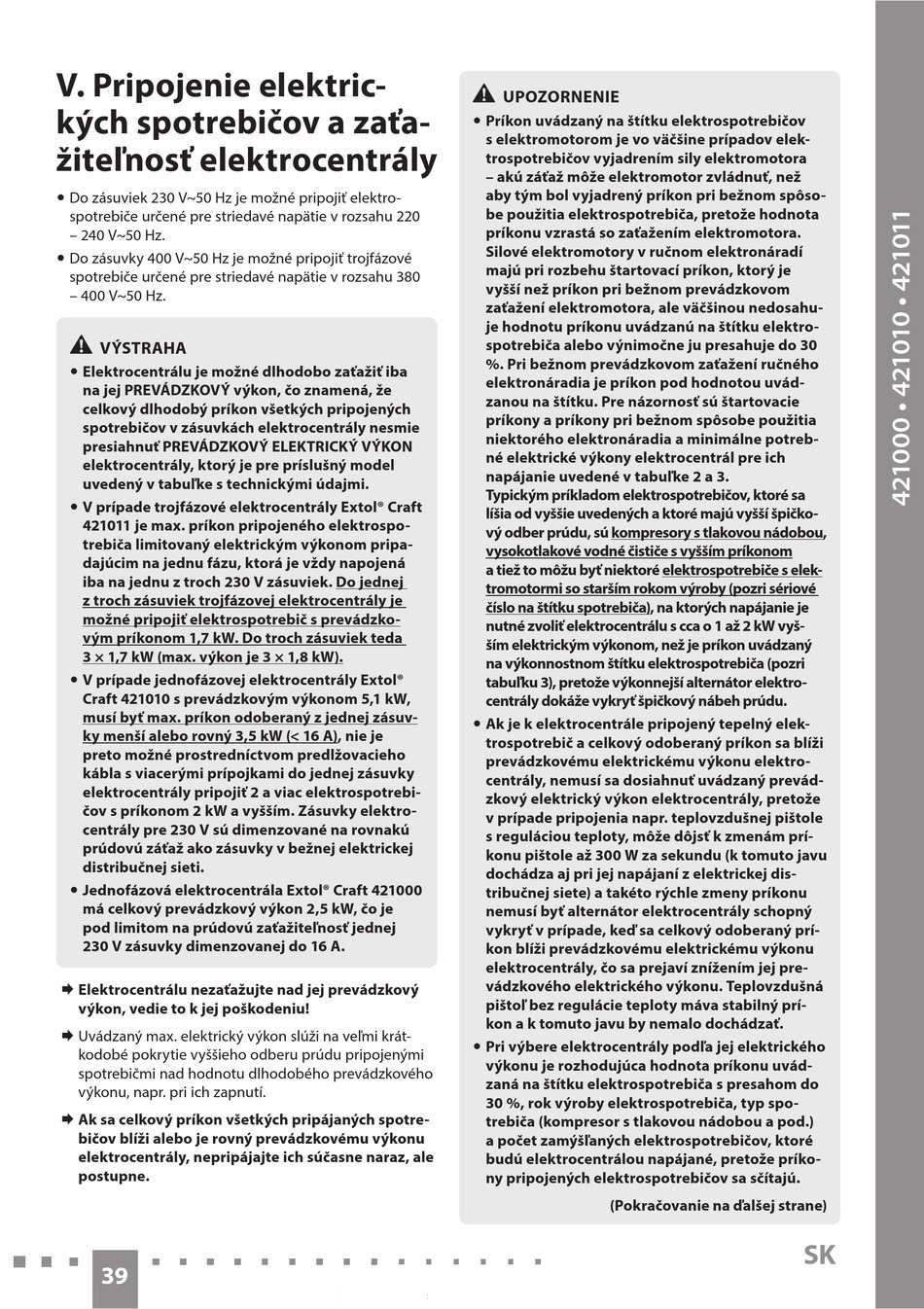

V. Pripojenie elektric-
kých spotrebičov a zaťa-
žiteľnosť elektrocentrály
y Do zásuviek 230 V~50 Hz je možné pripojiť elektro-
spotrebiče určené pre striedavé napätie v rozsahu 220
– 240 V~50 Hz.
y Do zásuvky 400 V~50 Hz je možné pripojiť trojfázové
spotrebiče určené pre striedavé napätie v rozsahu 380
– 400 V~50 Hz.
•
VÝSTRAHA
y Elektrocentrálu je možné dlhodobo zaťažiť iba
na jej PREVÁDZKOVÝ výkon, čo znamená, že
celkový dlhodobý príkon všetkých pripojených
spotrebičov v zásuvkách elektrocentrály nesmie
presiahnuť PREVÁDZKOVÝ ELEKTRICKÝ VÝKON
elektrocentrály, ktorý je pre príslušný model
uvedený v tabuľke s technickými údajmi.
y V prípade trojfázové elektrocentrály Extol® Craft
421011 je max. príkon pripojeného elektrospo-
trebiča limitovaný elektrickým výkonom pripa-
dajúcim na jednu fázu, ktorá je vždy napojená
iba na jednu z troch 230 V zásuviek. Do jednej
z troch zásuviek trojfázovej elektrocentrály je
možné pripojiť elektrospotrebič s prevádzko-
vým príkonom 1,7 kW. Do troch zásuviek teda
3 × 1,7 kW (max. výkon je 3 × 1,8 kW).
y V prípade jednofázovej elektrocentrály Extol®
Craft 421010 s prevádzkovým výkonom 5,1 kW,
musí byť max. príkon odoberaný z jednej zásuv-
ky menší alebo rovný 3,5 kW (< 16 A), nie je
preto možné prostredníctvom predlžovacieho
kábla s viacerými prípojkami do jednej zásuvky
elektrocentrály pripojiť 2 a viac elektrospotrebi-
čov s príkonom 2 kW a vyšším. Zásuvky elektro-
centrály pre 230 V sú dimenzované na rovnakú
prúdovú záťaž ako zásuvky v bežnej elektrickej
distribučnej sieti.
y Jednofázová elektrocentrála Extol® Craft 421000
má celkový prevádzkový výkon 2,5 kW, čo je
pod limitom na prúdovú zaťažiteľnosť jednej
230 V zásuvky dimenzovanej do 16 A.
 Elektrocentrálu nezaťažujte nad jej prevádzkový
výkon, vedie to k jej poškodeniu!
 Uvádzaný max. elektrický výkon slúži na veľmi krát-
kodobé pokrytie vyššieho odberu prúdu pripojenými
spotrebičmi nad hodnotu dlhodobého prevádzkového
výkonu, napr. pri ich zapnutí.
 Ak sa celkový príkon všetkých pripájaných spotre-
bičov blíži alebo je rovný prevádzkovému výkonu
elektrocentrály, nepripájajte ich súčasne naraz, ale
postupne.
39
•
UPOZORNENIE
y Príkon uvádzaný na štítku elektrospotrebičov
s elektromotorom je vo väčšine prípadov elek-
trospotrebičov vyjadrením sily elektromotora
– akú záťaž môže elektromotor zvládnuť, než
aby tým bol vyjadrený príkon pri bežnom spôso-
be použitia elektrospotrebiča, pretože hodnota
príkonu vzrastá so zaťažením elektromotora.
Silové elektromotory v ručnom elektronáradí
majú pri rozbehu štartovací príkon, ktorý je
vyšší než príkon pri bežnom prevádzkovom
zaťažení elektromotora, ale väčšinou nedosahu-
je hodnotu príkonu uvádzanú na štítku elektro-
spotrebiča alebo výnimočne ju presahuje do 30
%. Pri bežnom prevádzkovom zaťažení ručného
elektronáradia je príkon pod hodnotou uvád-
zanou na štítku. Pre názornosť sú štartovacie
príkony a príkony pri bežnom spôsobe použitia
niektorého elektronáradia a minimálne potreb-
né elektrické výkony elektrocentrál pre ich
napájanie uvedené v tabuľke 2 a 3.
Typickým príkladom elektrospotrebičov, ktoré sa
líšia od vyššie uvedených a ktoré majú vyšší špičko-
vý odber prúdu, sú kompresory s tlakovou nádobou,
vysokotlakové vodné čističe s vyšším príkonom
a tiež to môžu byť niektoré elektrospotrebiče s elek-
tromotormi so starším rokom výroby (pozri sériové
číslo na štítku spotrebiča), na ktorých napájanie je
nutné zvoliť elektrocentrálu s cca o 1 až 2 kW vyš-
ším elektrickým výkonom, než je príkon uvádzaný
na výkonnostnom štítku elektrospotrebiča (pozri
tabuľku 3), pretože výkonnejší alternátor elektro-
centrály dokáže vykryť špičkový nábeh prúdu.
y Ak je k elektrocentrále pripojený tepelný elek-
trospotrebič a celkový odoberaný príkon sa blíži
prevádzkovému elektrickému výkonu elektro-
centrály, nemusí sa dosiahnuť uvádzaný prevád-
zkový elektrický výkon elektrocentrály, pretože
v prípade pripojenia napr. teplovzdušnej pištole
s reguláciou teploty, môže dôjsť k zmenám prí-
konu pištole až 300 W za sekundu (k tomuto javu
dochádza aj pri jej napájaní z elektrickej dis-
tribučnej siete) a takéto rýchle zmeny príkonu
nemusí byť alternátor elektrocentrály schopný
vykryť v prípade, keď sa celkový odoberaný prí-
kon blíži prevádzkovému elektrickému výkonu
elektrocentrály, čo sa prejaví znížením jej pre-
vádzkového elektrického výkonu. Teplovzdušná
pištoľ bez regulácie teploty máva stabilný prí-
kon a k tomuto javu by nemalo dochádzať.
y Pri výbere elektrocentrály podľa jej elektrického
výkonu je rozhodujúca hodnota príkonu uvád-
zaná na štítku elektrospotrebiča s presahom do
30 %, rok výroby elektrospotrebiča, typ spo-
trebiča (kompresor s tlakovou nádobou a pod.)
a počet zamýšľaných elektrospotrebičov, ktoré
budú elektrocentrálou napájané, pretože príko-
ny pripojených elektrospotrebičov sa sčítajú.
(Pokračovanie na ďalšej strane)
