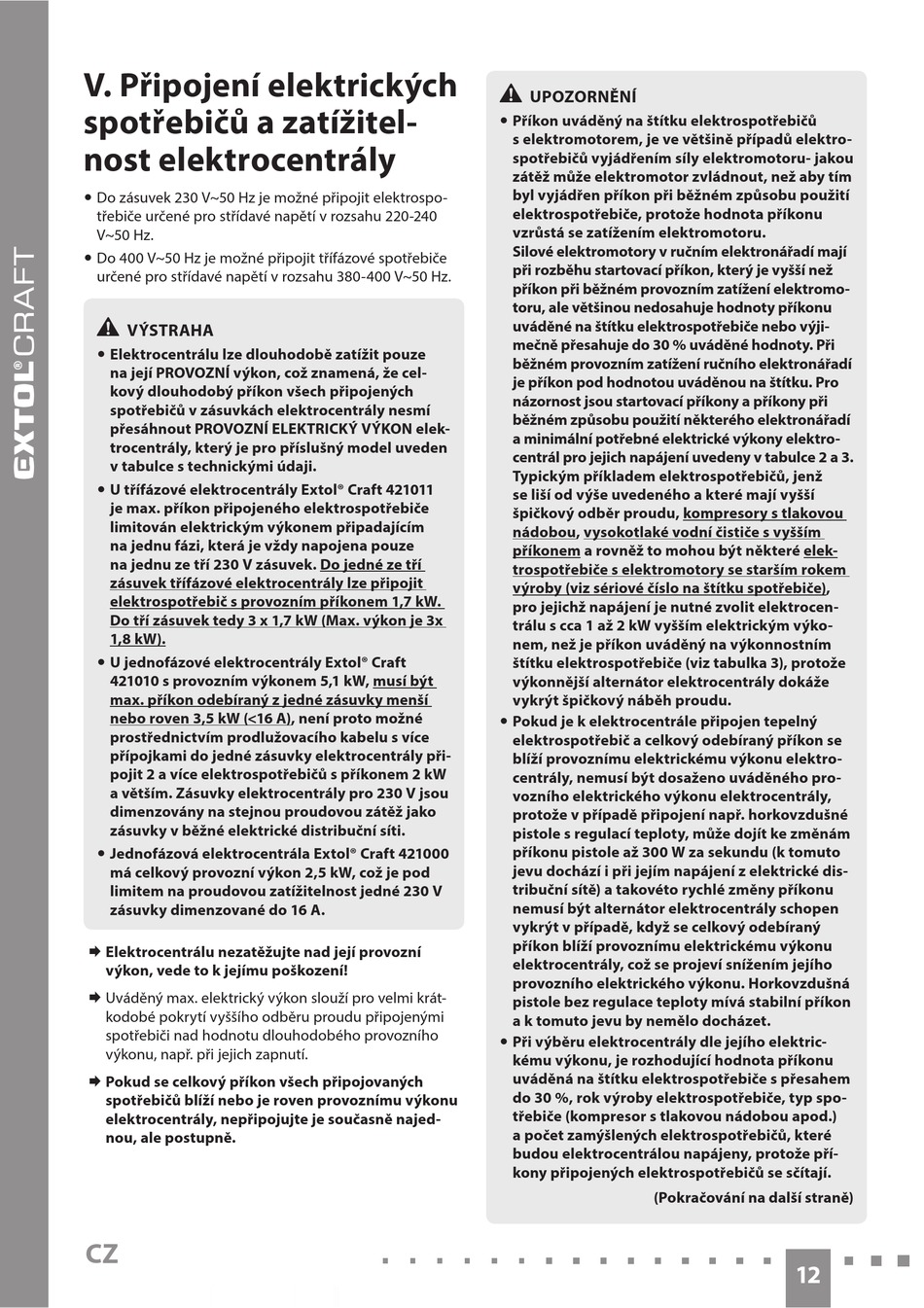

Extol Craft 421011 Bedienungsanleitung Seite 12

V. Připojení elektrických
spotřebičů a zatížitel-
nost elektrocentrály
y Do zásuvek 230 V~50 Hz je možné připojit elektrospo-
třebiče určené pro střídavé napětí v rozsahu 220-240
V~50 Hz.
y Do 400 V~50 Hz je možné připojit třífázové spotřebiče
určené pro střídavé napětí v rozsahu 380-400 V~50 Hz.
•
VÝSTRAHA
y Elektrocentrálu lze dlouhodobě zatížit pouze
na její PROVOZNÍ výkon, což znamená, že cel-
kový dlouhodobý příkon všech připojených
spotřebičů v zásuvkách elektrocentrály nesmí
přesáhnout PROVOZNÍ ELEKTRICKÝ VÝKON elek-
trocentrály, který je pro příslušný model uveden
v tabulce s technickými údaji.
y U třífázové elektrocentrály Extol® Craft 421011
je max. příkon připojeného elektrospotřebiče
limitován elektrickým výkonem připadajícím
na jednu fázi, která je vždy napojena pouze
na jednu ze tří 230 V zásuvek. Do jedné ze tří
zásuvek třífázové elektrocentrály lze připojit
elektrospotřebič s provozním příkonem 1,7 kW.
Do tří zásuvek tedy 3 x 1,7 kW (Max. výkon je 3x
1,8 kW).
y U jednofázové elektrocentrály Extol® Craft
421010 s provozním výkonem 5,1 kW, musí být
max. příkon odebíraný z jedné zásuvky menší
nebo roven 3,5 kW (<16 A), není proto možné
prostřednictvím prodlužovacího kabelu s více
přípojkami do jedné zásuvky elektrocentrály při-
pojit 2 a více elektrospotřebičů s příkonem 2 kW
a větším. Zásuvky elektrocentrály pro 230 V jsou
dimenzovány na stejnou proudovou zátěž jako
zásuvky v běžné elektrické distribuční síti.
y Jednofázová elektrocentrála Extol® Craft 421000
má celkový provozní výkon 2,5 kW, což je pod
limitem na proudovou zatížitelnost jedné 230 V
zásuvky dimenzované do 16 A.
 Elektrocentrálu nezatěžujte nad její provozní
výkon, vede to k jejímu poškození!
 Uváděný max. elektrický výkon slouží pro velmi krát-
kodobé pokrytí vyššího odběru proudu připojenými
spotřebiči nad hodnotu dlouhodobého provozního
výkonu, např. při jejich zapnutí.
 Pokud se celkový příkon všech připojovaných
spotřebičů blíží nebo je roven provoznímu výkonu
elektrocentrály, nepřipojujte je současně najed-
nou, ale postupně.
CZ
•
UPOZORNĚNÍ
y Příkon uváděný na štítku elektrospotřebičů
s elektromotorem, je ve většině případů elektro-
spotřebičů vyjádřením síly elektromotoru- jakou
zátěž může elektromotor zvládnout, než aby tím
byl vyjádřen příkon při běžném způsobu použití
elektrospotřebiče, protože hodnota příkonu
vzrůstá se zatížením elektromotoru.
Silové elektromotory v ručním elektronářadí mají
při rozběhu startovací příkon, který je vyšší než
příkon při běžném provozním zatížení elektromo-
toru, ale většinou nedosahuje hodnoty příkonu
uváděné na štítku elektrospotřebiče nebo výji-
mečně přesahuje do 30 % uváděné hodnoty. Při
běžném provozním zatížení ručního elektronářadí
je příkon pod hodnotou uváděnou na štítku. Pro
názornost jsou startovací příkony a příkony při
běžném způsobu použití některého elektronářadí
a minimální potřebné elektrické výkony elektro-
centrál pro jejich napájení uvedeny v tabulce 2 a 3.
Typickým příkladem elektrospotřebičů, jenž
se liší od výše uvedeného a které mají vyšší
špičkový odběr proudu, kompresory s tlakovou
nádobou, vysokotlaké vodní čističe s vyšším
příkonem a rovněž to mohou být některé elek-
trospotřebiče s elektromotory se starším rokem
výroby (viz sériové číslo na štítku spotřebiče),
pro jejichž napájení je nutné zvolit elektrocen-
trálu s cca 1 až 2 kW vyšším elektrickým výko-
nem, než je příkon uváděný na výkonnostním
štítku elektrospotřebiče (viz tabulka 3), protože
výkonnější alternátor elektrocentrály dokáže
vykrýt špičkový náběh proudu.
y Pokud je k elektrocentrále připojen tepelný
elektrospotřebič a celkový odebíraný příkon se
blíží provoznímu elektrickému výkonu elektro-
centrály, nemusí být dosaženo uváděného pro-
vozního elektrického výkonu elektrocentrály,
protože v případě připojení např. horkovzdušné
pistole s regulací teploty, může dojít ke změnám
příkonu pistole až 300 W za sekundu (k tomuto
jevu dochází i při jejím napájení z elektrické dis-
tribuční sítě) a takovéto rychlé změny příkonu
nemusí být alternátor elektrocentrály schopen
vykrýt v případě, když se celkový odebíraný
příkon blíží provoznímu elektrickému výkonu
elektrocentrály, což se projeví snížením jejího
provozního elektrického výkonu. Horkovzdušná
pistole bez regulace teploty mívá stabilní příkon
a k tomuto jevu by nemělo docházet.
y Při výběru elektrocentrály dle jejího elektric-
kému výkonu, je rozhodující hodnota příkonu
uváděná na štítku elektrospotřebiče s přesahem
do 30 %, rok výroby elektrospotřebiče, typ spo-
třebiče (kompresor s tlakovou nádobou apod.)
a počet zamýšlených elektrospotřebičů, které
budou elektrocentrálou napájeny, protože pří-
kony připojených elektrospotřebičů se sčítají.
(Pokračování na další straně)
12
