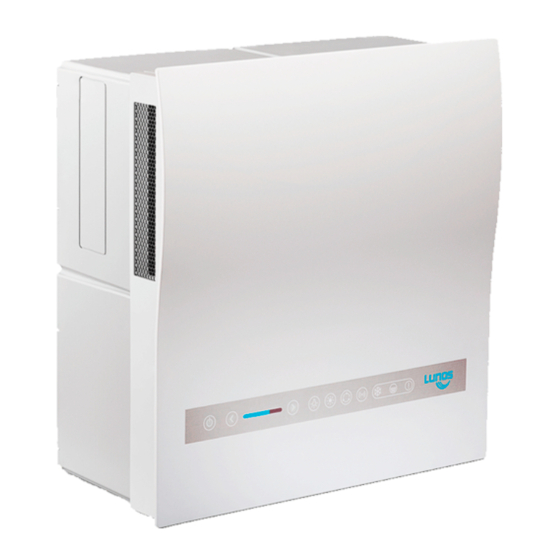

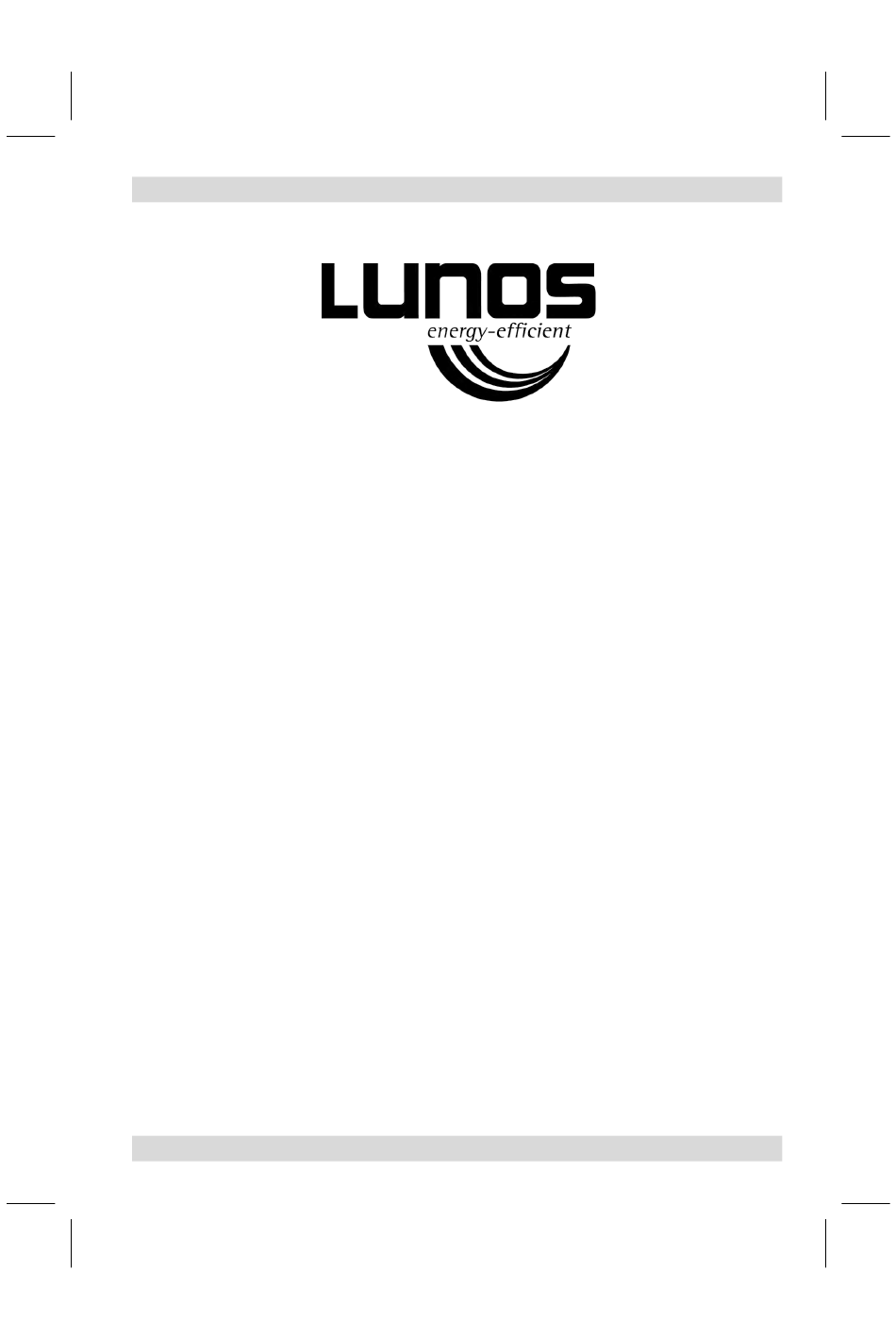

Einbauanleitung
Dezentrales Lüftungssystem
mit Wärmerückgewinnung Typ
xx
Ne
t Einschub
- Bitte an den Nutzer weiterleiten -
HU
Beépítési utasítás a Nexxt típusú
II
decentralizált, hővisszanyerővel
ellátott szellőztető berendezés
falsíkra történő szereléséhez.
- Kérjük a Felhasználónak továbbítani -
Magyar nyelvű utasítás a 15. oldaltól!
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lunos Nexxt Einschub Serie
Inhaltszusammenfassung für Lunos Nexxt Einschub Serie
- Seite 1 Einbauanleitung Dezentrales Lüftungssystem mit Wärmerückgewinnung Typ t Einschub - Bitte an den Nutzer weiterleiten - Beépítési utasítás a Nexxt típusú decentralizált, hővisszanyerővel ellátott szellőztető berendezés falsíkra történő szereléséhez. - Kérjük a Felhasználónak továbbítani - Magyar nyelvű utasítás a 15. oldaltól!
-
Seite 2: Inhaltsverzeichnis
Elektrischer Anschluss - Anschlussbilder Bedienelement , DIP-Schaltereinstellung Anstecken von Modulen an die Steuerung Filterwechsel Verschließen der Innenblende, USB-Anschluss Hinweis zu LUNOS-Außenabdeckungen, Reinigung, Zusatz-/Austauschteile Zu dieser Anleitung Diese Anleitung beschreibt die Aufputzmontage und Unterputzmontage der dezentralen Lüftungs- geräte mit Wärmerückgewinnung Typ Ne ... -
Seite 3: Technische Daten, Einbauposition, Montagebesonderheiten, Einsatzbereich
Technische Daten Gerätespannung: 230 V AC 50 Hz Steuerspannung: 1 -10 V DC SELV Elektrische Leistungsaufnahme: 5,7-40/46,5 W Schutzart: IP 22 Volumenstrom: 15-90/110 m³/h Einbauposition Montieren Sie das Lüftungsgerät mit einem empfohlenen seitlichen Mindestabstand von 30 cm und einem empfohlenen Mindestab- stand nach oben und nach unten min. -
Seite 4: Versandeinheiten
Versandeinheiten Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand! Einschub mit Gegenstromwärmetauscher Einschub mit Kreuzstromwärmetauscher Typ NXT-K Typ NXT-G Einschub Einschub Deckel mit Deckel mit Sichtrahmen Sichtrahmen + Filter, Magnetver- + Filter, Magnet- schlüsse und verschlüsse und Schraubenzubehör Schraubenzubehör Innenblende Innenblende Typ NXT-IBF... -
Seite 5: Montage - Fertigmontage
Montage - Fertigmontage ① Setzen Sie den Einschub in das Wandeinbaugehäuse ein. Hinweis: Der Einschub muss sich genau in den elektrischen Klap- penverschluss und auf die Netz- anschlussplatine fügen. Durch das Einsetzen wird der elektrische Anschluss des Ein- schubes realisiert. ②... - Seite 6 Schließen Sie das Bedienele- ment der Innenblende an die Steuereinheit des Einschubs an. Innenblende Setzen Sie die Innenblende auf, sie wird durch in den vier Befesti- gungspunkten befindlichen Mag- neten gehalten. Fertig!
-
Seite 7: Elektrischer Anschluss - Anschlussbilder
Elektrischer Anschluss - Anschlussbilder Sicherheitshinweise Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspannung erfolgen! Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungs- frei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. allpolig trennende elektr. Sicherung). Jeder zu diesem Lüftungssystem gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B. - Seite 8 ② Manuelles Schalten der Volumenstromstufen über einen externen zweipoligen Taster: L1 = Volumenstromstufe größer; L2 = Volumenstromstufe kleiner Hinweis: DIP-Schalter 2 muss hierfür in Position OFF sein. 2-Wippentaster zweipolig Brücke Manuelles Schalten der Volumenstromstufen über einen externen einpoligen Taster an L1 und gleichzeitigem Betrieb von einem oder mehreren Abluftventilatoren über Kopplung an L2 zum Ausgleich des durch die Abluftventilatoren entstehenden zusätzlichen Unterdrucks.
-
Seite 9: Bedienelement , Dip-Schaltereinstellung
Bedienelement EIN/AUS Taste und Anzeige Volumenstrom kleiner Taste Volumenstromstufe Anzeige Volumenstrom größer Taste Möglichkeit der Abschaltung der Tastenhinterleuchtung Taste und Anzeige Sommerschaltung Taste und Anzeige Automatikbetrieb Taste und Anzeige WLAN Taste und Anzeige Warnanzeige Frostschutzbetrieb Anzeige Filterwechselanzeige Anzeige Fehleranzeige Anzeige DIP-Schaltereinstellung Werkseinstellung: t NXT-G... -
Seite 10: Anstecken Von Modulen An Die Steuerung
Anstecken von Modulen an die Steuerung Vorsicht! Jede Montagearbeit am Funkmodul anstecken Lüftungsgerät darf nur bei allpolig abgetrennter Netzspannung erfolgen! Machen Sie vor dem Anstecken eines Moduls alle Anschlusslei- tungen spannungsfrei! (Abtrennung vom Netz mit min- destens 3 mm Kontaktöffnung, z.B. -
Seite 11: Filterwechsel
Filterwechsel Die Strömungsrichtung ist Vorsicht! Jede Montagearbeit am durch Pfeile auf Filter und Lüftungsgerät darf nur bei allpolig Gerät markiert! abgetrennter Netzspannung erfol- gen! Machen Sie vor dem Austauschen der Filter alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontakt- öffnung, z.B. -
Seite 12: Verschließen Der Innenblende, Usb-Anschluss
Möglichkeit von Pro- gramm-Updates für Ihren Ne USB-Anschluss Verbinden Sie Ne t und PC mit einem USB-Kabel. Zur Aktuali- sierung der Firmware laden Sie die Update-Datei herunter (www.lunos.de). Die Anleitung für die Durchführung des Up- dates liegt jeder Update-Datei bei. -
Seite 13: Hinweis Zu Lunos-Außenabdeckungen, Reinigung, Zusatz-/Austauschteile
Hinweis zu LUNOS-Außenabdeckungen Die von LUNOS angebotenen Außenabdeckungen aus Vollkunststoff bieten eine hohe Schlagregen- festigkeit und können in der Beanspruchungsgruppe III nach DIN 4108-3 (2014-11) eingesetzt wer- den. Metallische oder metallisch beschichtete Abdeckungen können in der Beanspruchungsgruppe I nach DIN 4108-3 (2014-11) eingesetzt werden. - Seite 14 Notizen LUNOS Deutschland LUNOS Lüftungstechnik GmbH Tel. +49 30 362 001-0 für Raumluftsysteme Fax +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
- Seite 15 Einbauanleitung Dezentrales Lüftungssystem mit Wärmerückgewinnung Typ Ne Einschub - Bitte an den Nutzer weiterleiten - Beépítési utasítás a Ne t típusú decentralizált, hővisszanyerővel ellátott szellőztető berendezéshez. - Kérjük a Felhasználónak továbbítani -...
-
Seite 16: Biztonsági Figyelmeztetések
Beépítési utasítás: Tartalom: Oldal: A kézikönyv tartalma: figyelmeztetések, biztonsági és hulladékkal kapcsolatos utasítások Műszaki adatok, beépítési pozició, összeszereléi sajátosságok, alkalmazási területek Szállítási egységek Beépítés - Végső szerelési feladatok Elektromos csatlakoztatás - villamos ábrák Vezérlő egységek, Mikro- (DIP) kapcsoló beállítások Kiegészítő modulok bekötése, felprogramozása Szűrők cseréje Belső... - Seite 17 Technikai adatok: Berendezés feszültsége: 230 V AC 50 Hz 1 Vezérlés feszültsége: -10 V DC SELV Elektromos teljesítmény felhesználás: 5,7-40/46,5 W Elektromos védelmi osztály típusa: IP 22 15-90/115 m³/h Szállított légmennyiség: Beépítési pozíció: szellőztetőegység minimálisan előírt oldaltávolsága a függőleges falsíktól minimum 30 cm. A minimálisan előírt távolság a felső...
- Seite 18 Szállítási egységek: Ellenőrizze a szállítási egységek meglétét és épségét beszerelés előtt! Falbaépítet egység ellenirányú hőcserélővel Falbaépített egység keresztirányú hőcserélővel NXT-K típus NXT-G típus Beépítő keret Beépítő keret Keretes fedél Keretes fedél + Szűrők, mágneses + Szűrők, mágneses lezáró fedelek és lezáró...
- Seite 19 Beépítés - Végső beszerelés ① Helyezze be a készülékházat a falba süllyesztett szerelőkeretbe. Megjegyzés: A készülékháznak pontosan illeszkedie kell az elektromos fedél csatlakozásával, és csatlakoztassa a hálózati kábeleket a készülékházhoz. Ezáltal a villamos csatlakozás megvalósul. Tegye fel a fedelet a készülékházra! ②...
- Seite 20 Csatlakoztassa a belső fedél kijelzőjének szallagkábelét a vezérlőegységgel! Belső oldali nézet A belső fedél pontos helyét a 4 db. mágneses felület összetapadása jelzi. A beépítés kész!
- Seite 21 Elektromos csatlakozások - Villamos ábrák Biztonsági figyelmeztetések Vigyázat! A szellőztetőkészüléken végzett minden szerelési munka előtt minden póluson (villamos csatlakozáson) le kell választani, a hálózati feszültséget! A hálózati leválasztás, legalább 3 mm-es érintkezőfelületű nyitóérintkezőn keresztül történjen, pl. mind három pólust szakaszoló elektromos biztosíték. Minden szellőztetőrendszer villamos áramellátását hibaáram védelemmel kell ellátni.
- Seite 22 ② Manuális légmennyiség kapcsolás egy külső kétpólusú relé/kapcsoló segítségével: L1 = légszállítás mértéke nagyobb; L2 = légszállítás mértéke kevesebb Megjegyzés: a 2. DIP kapcsoló legyen OFF állásban! 2-utas, 2-polusú relé Jumper Manuális kapcsolás a légszállítási tartományok szabályzására, egy külső egypólusú (L1) ...
- Seite 23 Kijelző és vezérlőegység gombjai: Ki/Be kapcsolás Gomb és kijelző Légmennyiség csökkentése Gomb Légmennyiség kijelzés Kijelző Légmennyiség növelése Gomb Gomb és kijelző Háttér világítás Nyári üzemmód jelzése Gomb és kijelző Automatikus működés Gomb és kijelző WLAN Gomb és kijelző Fagyvédelmi figyelmeztetés kijelző Kijelző...
- Seite 24 Távadó modul beszerelése: Vigyázat! A szellőztető egységen Távadó modul csatlakoztatása végzett minden szerelési munka előtt, kösse ki a villamos csatlakozókat minden póluson! A hálózati leválasztás, legalább 3 mm-es érintkezőfelületű nyitóérintkezőn keresztül történjen, pl. mind három pólust szakaszoló elektromos biztosíték. A Ne t egységek további vezérlőmodulokkal is bővíthetőek.
- Seite 25 Szűrő csere: A szűrési irány nyillal van Vigyázat! A szellőztető egységen jelölve a szűrőn és az végzett minden szerelési munka egységen is! előtt, kösse ki a villamos csatlakozókat minden póluson! A hálózati leválasztás, legalább 3 mm-es érintkezőfelületű nyitóérintkezőn keresztül történjen, pl.
- Seite 26 Ne vezérlőprogramjának frissítésére. Csatlakoztassa a Ne t-et és a USB csatlakozó számítógépet egy USB kábelen keresztül. Az aktuális firmware frissítéseket, megtalálja a gyártó honlapján: a letöltésekben (www.lunos.de). Az utasításoknak megfelelően eljárva a frissítés elvégezhető. Javaslat: a frissítés elvégzését bizza szakemberre!
- Seite 27 Megjegyzések a LUNOS külső burkolatokkal kapcsolatban: A LUNOS által forgalombahozott, szilárd, műanyag külső fedelek / burkolatok kiváló ellenállásúak csapóesővel és az időjárási tényezőkkel szemben és megfelelnek a DIN 4108-3 (2014-11)-es szabványban előírtaknak. fA Fém vagy fémmel bevont fedelek / burkolatok ugyancsak megfelelnek a DIN 4108-3 (2014-11)- es szabványban leírtaknak.
- Seite 28 Jegyzetek: LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
