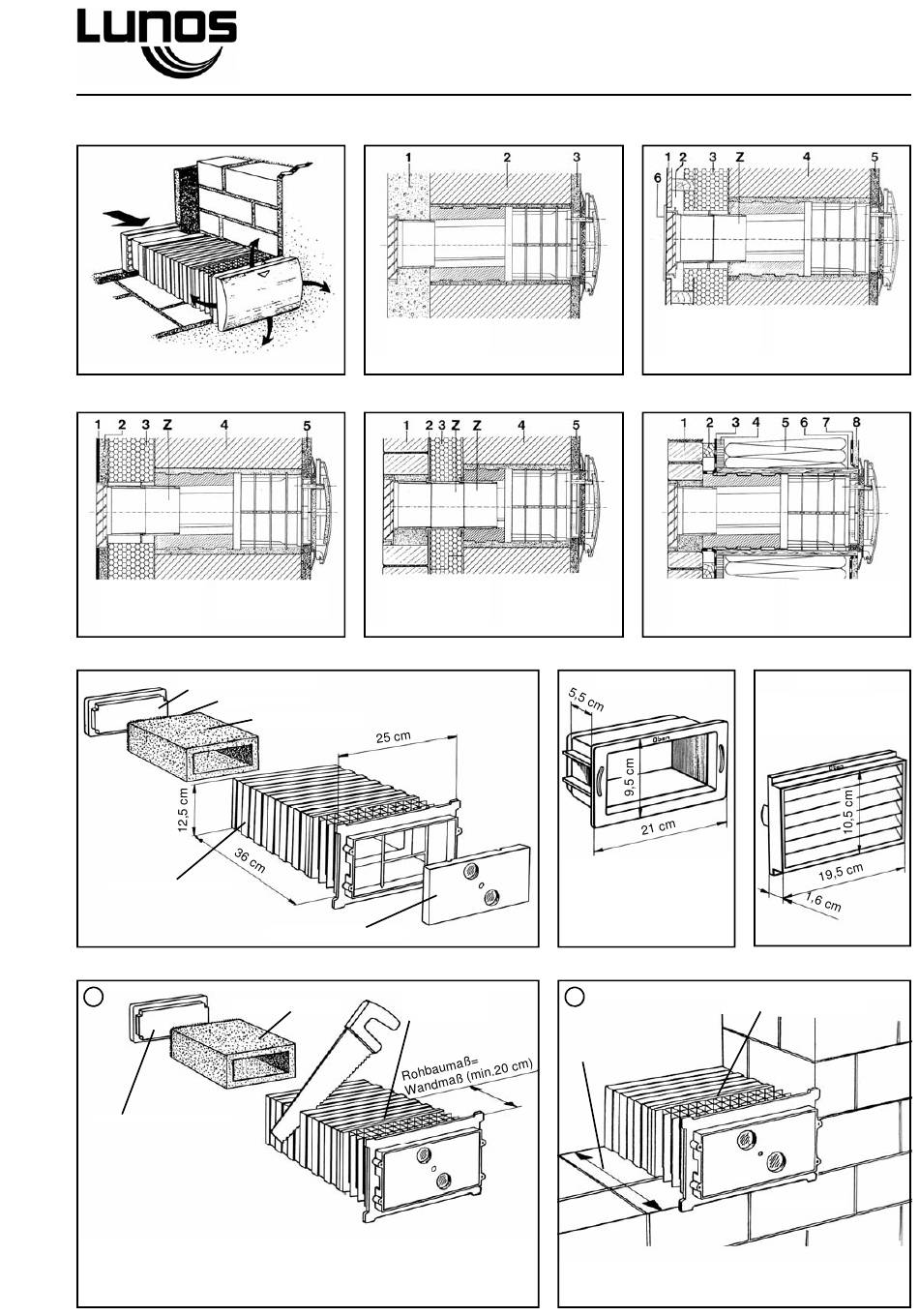

Lunos ALD 36,5 Einbauanleitung

Einbaubeispiele
Außenwand: Monolithischer Aufbau
Außenwand:
Wärmeverbundsystem
1 Strukturputz 5 Innenputz
2 Armierungsschicht Z Zusätzliches Über-
3 Wärmedämmung gangsstück
4 Mauerwerk
1. Teillieferung
Putzschutzdeckel „außen"
Insektenschutz
Wandeinbaugehäuse
Montage der 1. Teillieferung
1
Schalldämmeinsatz
Putzschutzdeckel „außen"
Nehmen Sie den Putzschutzdeckel „außen" ab und den Schalldämmeinsatz
heraus. Kürzen Sie das Wandeinbaugehäuse mit einer feinen Säge auf das
gewünschte Wandmaß. Legen Sie den Schalldämmeinsatz ein und setzen Sie
den Putzschutzdeckel „außen" auf.
Einbauanleitung für den
Außenwandluftdurchlass Typ ALD 36,5
- Bitte an den Nutzer weiterleiten -
Außenwand: Monolithischer Aufbau
1 Wärmedämmputz
2 Mauerwerk
3 Innenputz
Außenwand:
Sichtmauerwerk mit Kerndämmung
1 Sichtmauerwerk
2 Fingerspalt
3 Kerndämmplatte
4 Mauerwerk
Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand!
Schalldämmeinsatz
Putzschutzdeckel „innen"
Aufschrift
„OBEN INNEN"
(Schalldämmeinsatz und Regelteil nicht dargestellt)
Außenwand: Vorhangfassade
1 Vorhangfassade
2 Hinterlüftung
3 Wärmedämmung
4 Mauerwerk
Außenwand:
Sichtmauerwerk mit Kerndämmung
5 Innenputz 1 Sichtmauerwerk
Z Zusätzliches Über- 2 Hinterlüftung
gangsstück 3 Dichtung
4 Spanplatte
Übergangsstück(e)
Ein Übergangsstück
standardmäßig geliefert, bei
Wandstärke > 40 cm sind
zusätzliche Übergangsstücke
nötig! (siehe auch „Montage
der 1. Teillieferung" Bild 3).
2
Rohbaumaß=
Wandmaß (min.20 cm)
Setzen Sie das Wandeinbaugehäuse mit dem aufgehen-
den Mauerwerk ein. Beachten Sie dabei die Aufschrift
„OBEN INNEN".
5 Innenputz
6 Außengitter mit
Verbreiterungsrahmen
Z Zusätzliches Über-
gangsstück
5 Kerndämmung
6 Einschuböffnung
7 Luftdichtung
8 Gipskarton
Außengitter
(Entsprechend Bestellung
siehe auch „Zusatz-/Aus-
tauschteile")
wird
Aufschrift „OBEN INNEN"
Wandinnenseite
