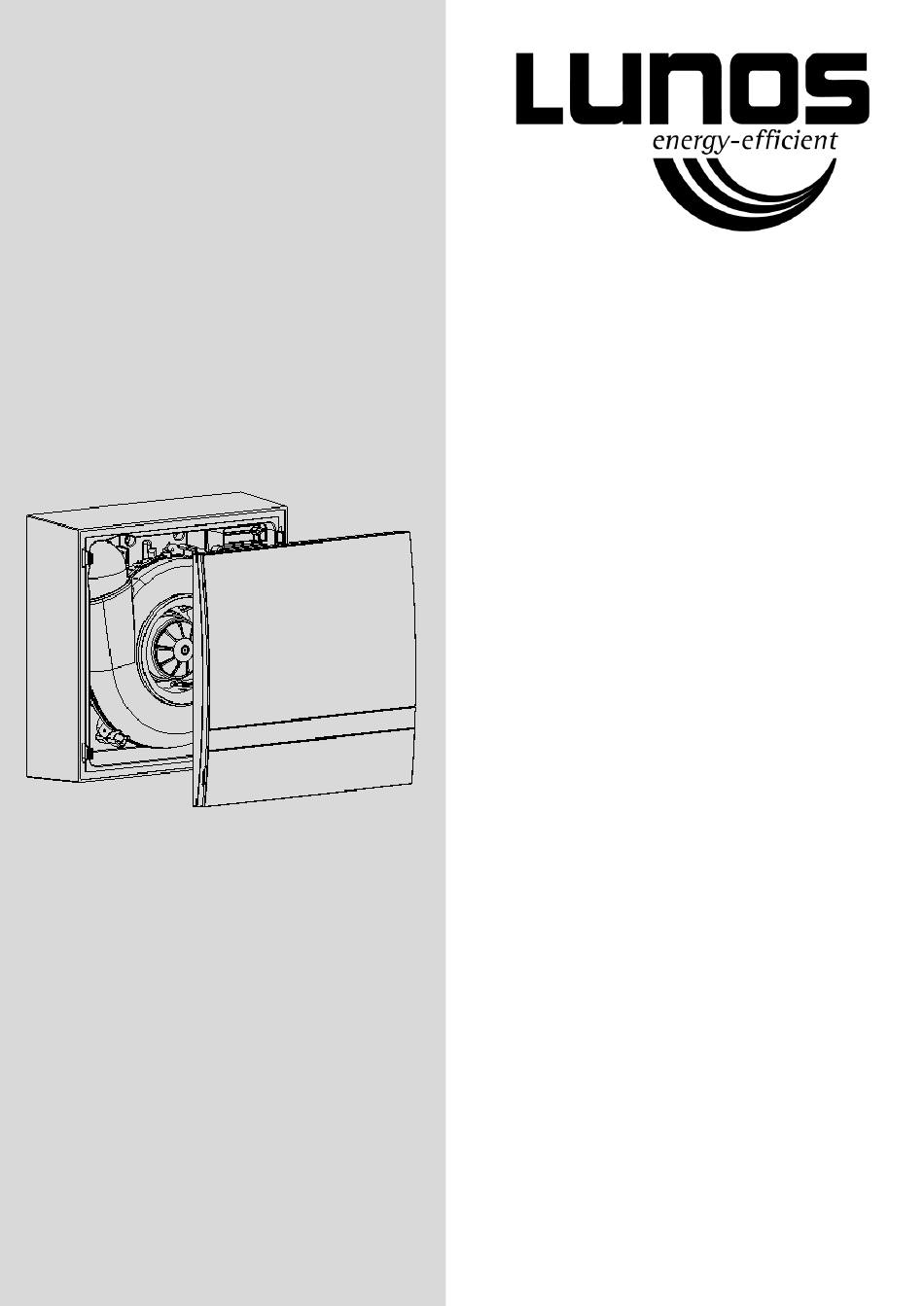

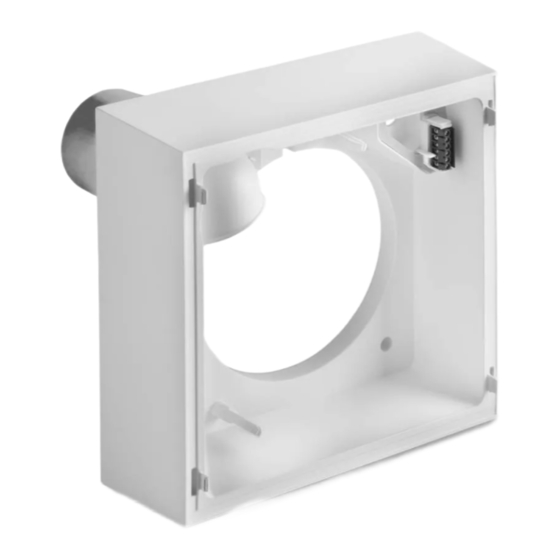

- Seite 1 Einbauanleitung Silvento Aufputz-Gehäuse - Bitte an den Nutzer weiterleiten - Installation Manual Silvento Surface–Mounted Housing - Please pass on to user -...
- Seite 2 Hinweise Hints Abmessungen Dimensions Einbaubeispiele Installation examples Liefereinheiten Delivery units Montage Assembly Elektrischer Anschluss Elektrical connection Filterwechsel Filter replacement Textteil / Beschreibung Text part / description...
- Seite 3 2,25 m ...
- Seite 4 58 mm 8/BA...
- Seite 5 39144 3/AP 39152 3/AP-B 8/BA 40078 V-EC...
- Seite 6 3/AP Ø 6 mm 3/AP-B Ø 5,5 mm...
- Seite 7 12 mm 40 mm 6 mm „AP“...
- Seite 8 5/W2...
-
Seite 9: Inhaltsverzeichnis
Einbauanleitung Inhalt: Seite: Zu dieser Anleitung, Sicherheitshinweise, Einsatzbereich, Entsorgen Technische Daten, Hinweise Einbaubeispiele, Versandeinheiten Montage - Gehäuse und elektrischer Anschluss Montage - Ventilatoreinsatz und Designblende Elektrischer Anschluss Filterwechsel, Reinigung, Zusatz– und Austauschteile Zu dieser Anleitung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text ... -
Seite 10: Technische Daten, Hinweise
Die Ventilatoren der Baureihe Silvento ec sind in Kombination mit den oben aufgeführten Platinen konfigurierbar und im Volumenstrom kalibrierbar. Eine Anleitung ist ebenfalls und www.lunos.de zu finden. Die in den Begleitdokumenten genannten Volumenströme beziehen sich auf den eingebauten Zu-... -
Seite 11: Einbaubeispiele, Versandeinheiten
1 Hinweise - Der Einbau im Bereich 1 und 2 in Bade- und Duschräumen entsprechend VDE 100 ist zulässig. - Lüftereinbau als Dunstabzugshaube nicht gestattet - Bei veränderte Einbaulage gegebenenfalls Lage der Rückschlagklappe korrigieren (siehe Bild 5.2) - Innerhalb der schraffierten Bereiche darf sich kein Netzkabel befinden. 3 Einbaubeispiele Bei Brandschutz muss die Schachtwand die geforderte Feuerwiderstandsdauer besitzen! 4 Versandeinheiten... -
Seite 12: Elektrischer Anschluss
6 Elektrischer Anschluss Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfol- gen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt. Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Si- cherung). -
Seite 13: Filterwechsel, Reinigung, Zusatz- Und Austauschteile
7 Filterwechsel LED leuchtet dauerhaft bei verschmutztem Filter. Designblende abnehmen, Filter entnehmen und neuen oder gereinigten Filter einlegen. Die Reinigung des Filters kann z.B. mit dem Geschirrspüler erfolgen. Taster (S) mit Finger oder Hilfsmittel z. B. Stift 3 Sekunden betätigen. Die LED erlischt. Achtung! Gerät niemals ohne Filter betreiben. - Seite 14 Installation Instructions Contents Page: About These Instructions, Safety Instructions, Range of Application, Disposal Technical Data, Notes Installation Examples, Shipping Units Installation - Housing and Electrical Connection Installation - Fan Insert and Decor Screen Electrical Connection Filter Change, Cleaning, Additional Parts and Replacement Parts About These Instructions ...
-
Seite 15: Technical Data, Notes
The fans of the Silvento ec series can be configured in combination with the circuit boards listed above and the volume flow can be calibrated. Instructions can also be found at www.lunos.de. The volume flows specified in the accompanying documents refer to the installed condition, taking... -
Seite 16: Installation Examples, Shipping Units
1 Notes - Installation in area 1 in bath and shower rooms in accordance with VDE 100 is permissible - Fan installation for use as extractor hood not permitted - Correct position and tight fit of the non-return valve if necessary (see Figure 5.7). - Do not place a power cable within the hatched areas. -
Seite 17: Electrical Connection
6 Electrical Connection Caution! Any installation work on the ventilation unit may only be carried out with the mains voltage disconnected! The ventilation unit is insulated in accordance with protection class II, a protective conductor connection is not required. Make sure all connection lines are de-energized before connecting the ventilation unit to the power supply! (Disconnection from power supply with at least 3 mm contact opening, e.g. -
Seite 18: Filter Change, Cleaning, Additional Parts And Replacement Parts
Depending on control board, DIP switch position and module: Single-stage operation, switchable to regulated ventilation Continuous operation basic ventilation and run-on time-controlled regulated ventila- tion Humidity control, switchable to regulated ventilation Run-on time-controlled regulated ventilation Note: Use a two-pole switch to switch the room lighting simultaneously with the regulated ventilation! Direct connection to TAC via F+ and F-. - Seite 19 Notes...
