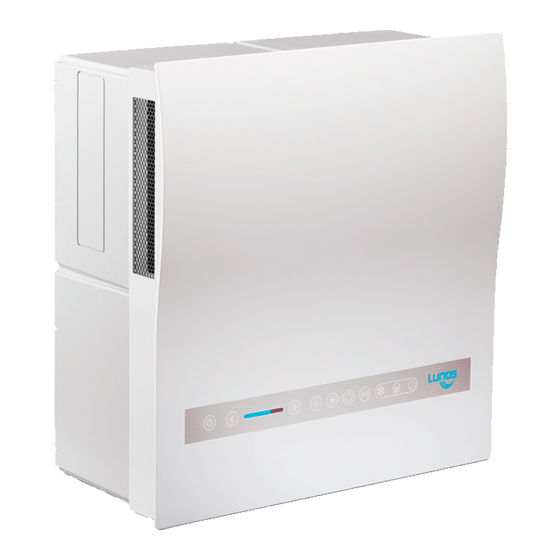

Lunos Nexxt Bedienungsanleitung
Lüftungsgerät mit wärmerückgewinnung/end-of-lifetime-demontageanleitung
Vorschau ausblenden
Andere Handbücher für Nexxt:
- Einbauanleitung und bedienungsanleitung (54 Seiten) ,
- Einbauanleitung (16 Seiten) ,
- Einbauanleitung (20 Seiten)
Werbung
Quicklinks
Web:
Telefon:
Mail:
Öffnungszeiten:
�
Individuelle Beratung
Kostenloser Versand
�
Hochwertige Produkte
�
UNIDOMO
www.unidomo.de
04621- 30 60 89 0
info@unidomo.com
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
®
�
Komplettpakete
Über 15 Jahre Erfahrung
�
Markenhersteller
�
Werbung
Verwandte Anleitungen für Lunos Nexxt
Inhaltszusammenfassung für Lunos Nexxt
- Seite 1 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 2 Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text. Achtung! In dieser Anleitung wird keine Zerlegung von Leiterplatten, Motoren oder elektrischen bzw. elektro- nischen Komponenten beschrieben. Bei Bedarf wenden Sie sich bitte an info@lunos.de oder Ihren An- sprechpartner bei LUNOS.
-
Seite 3: Demontage
Demontage Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! 4; 5 Innenblende abnehmen Pos. Bauteil Material • Kabelverbindung zwischen Steuereinheit und • Innenblende Bedienelement lösen Dämmung aus Innenblende lösen (D) Dämmung PUR-Schaum • Bedienelement und Gegenstück des Bedien- •... - Seite 4 Gehäusedeckel abschrauben (F) Pos. Bauteil Material • Seitenteile (4 Stück) vom Gehäusedeckel ent- • Gehäusedeckel fernen (ausrasten) Lüftungsgitter aus Seitenteilen entfernen (ggf. Seitenteil • durch zerstören) Lüftungsgitter DC05 Dichtungen der Luftaustritte in den Seitentei- • len entfernen (D) Luftaustrittsdichtung Zellkautschuk auf Basis Dämmung aus Gehäusedeckel entfernen (D) •...
- Seite 5 Motor mit Motor- halterung (Demontage sie- he Bild 5) Wärmetauscher (Demontage siehe Bild 6 bzw. Bild 7) EPP-Gehäuse aus Wandeinbaugehäuse entneh- Pos. Bauteil Material • EPP-Gehäuse Deckel vom Steuerungsgehäuse lösen (E) • Alle elektrischen Anschlüsse an der Steuerung lö- Deckel Steuerungs- •...
- Seite 6 Netzanschlussplatine aus Wandeinbauge- Pos. Bauteil Material • häuse abschrauben (F) Netzanschlussplatine Elektr. Komponente Netzanschlusskabel usw. von der Netzan- • schlussplatine lösen Kabeltülle Kabeltüllen aus Wandgehäuse entnehmen • Kabel zum elektrischen Klap- Elektr. Komponente Kabel zum elektrischen Klappenverschluss • penverschluss aus Wandeinbaugehäuse entnehmen (vorher darüber geklebtes Klebeband lösen) Umlaufende Dichtung des passi- PUR-Schaum...
- Seite 7 Motorhalterung auseinander- • schrauben (A) Motor von Motorhalterung ab- • schrauben (B) 1mal Schutzgitter von Motorhal- • terung abschrauben (E) Pos. Bauteil Material Motor Elektr. Kompo- nente Motorhalte- PA6 glasfaser- rung Oberteil verstärkt Motorhalte- PA6 glasfaser- rung Unterteil verstärkt Motorhalte- rung Zwi- schenstück Schutzgitter...
- Seite 8 Aufputzmontage: Pos. Bauteil Material Wandeinbaugehäuse inklusive Aufputzset von der • Wandeinbaugehäuse PC glasfaserverstärkt Wand abschrauben( C) Aufputzset (4teilig) vom Wandeinbaugehäuse lösen • EPP-Adapter EPP-Adapter aus Montagerohr entnehmen • Aufputzset Schrauben Stahl verzinkt Unterputzmontage: Pos. Bauteil Material Wandeinbaugehäuse aus der Wand lösen (ggf. durch •...
- Seite 9 Wanddichtung vom Adapterring trennen (D) • Wandgehäuse (Demontage der Metall-Außenhauben siehe geson- derte Demontageanleitung) Schrauben Stahl verzinkt LUNOS Lüftungstechnik GmbH Tel.: 0 30 / 36 20 01 - 0 E-Mail: info@lunos.de für Raumluftsysteme Fax: 0 30 / 36 20 01 - 89 Internet: http://www.lunos.de...
