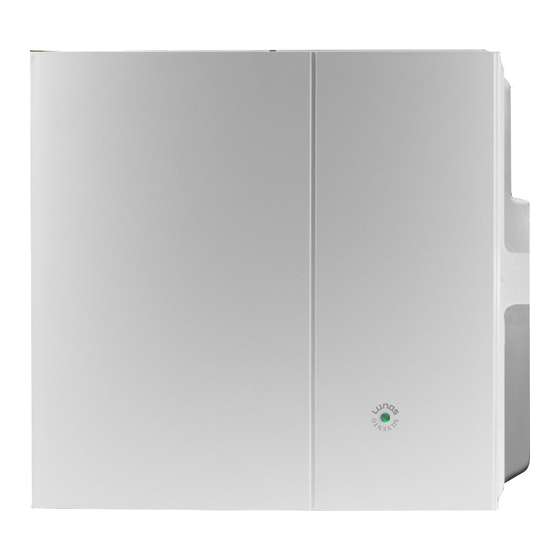

Lunos Silvento V 30 Einbauanleitung
Unterputz-variante 1 und 2-raum
Verwandte Anleitungen für Lunos Silvento V 30
Inhaltszusammenfassung für Lunos Silvento V 30

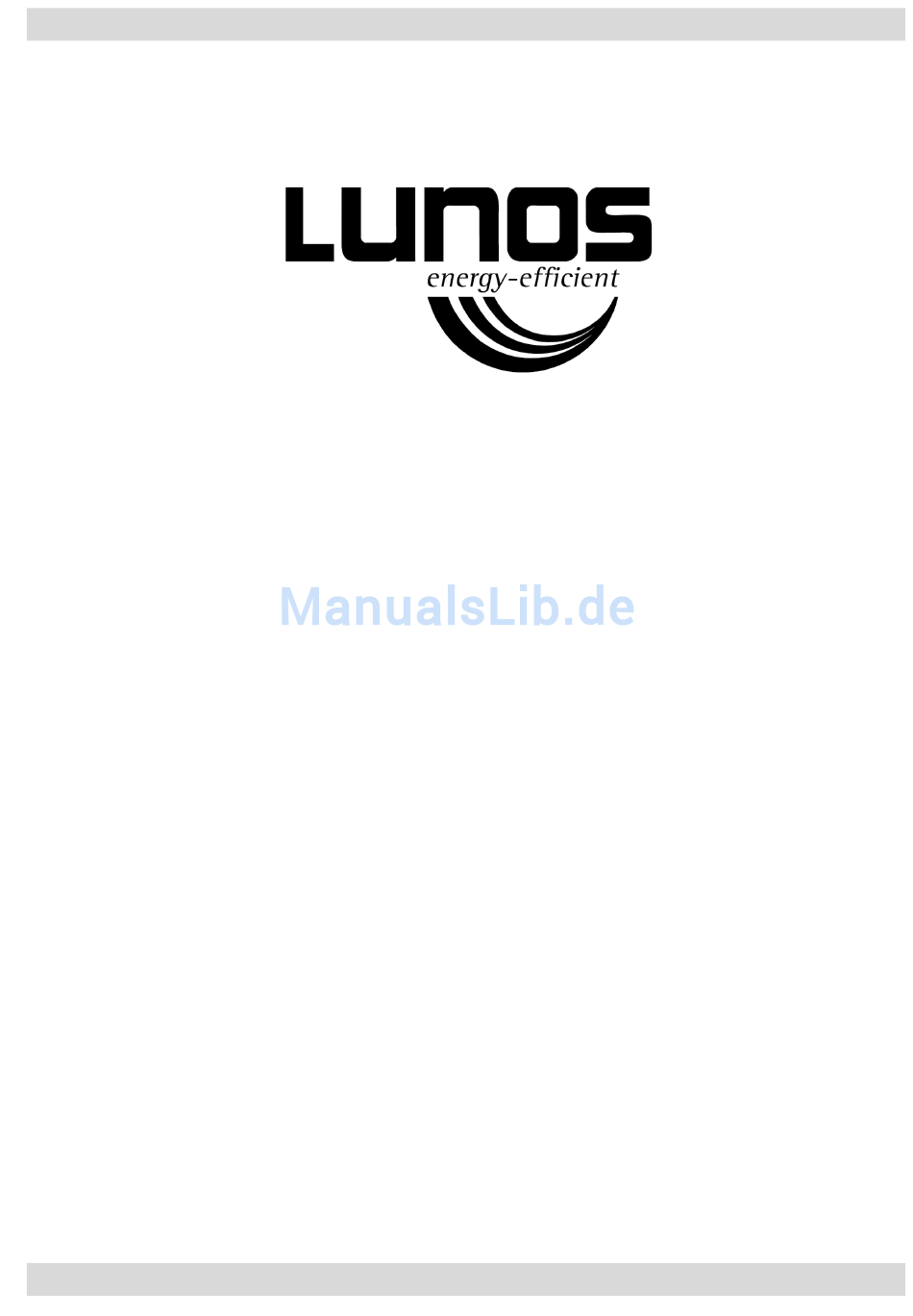

- Seite 1 Einbauanleitung Silvento Unterputz-Variante 1 und 2-Raum - Bitte an den Nutzer weiterleiten - Installation Manual Silvento Flush-Mounted Variant 1 and 2-Room - Please pass on to user -...
-
Seite 2: Inhaltsverzeichnis
Einbauanleitung Inhalt: Seite: Zu dieser Anleitung, Sicherheitshinweise Mögliche Einbaulagen, Technische Daten, Entsorgen Maßbilder Einbaubeispiele Versandeinheiten Winkel und Umlenkung montieren Montage: Gehäuse und elektrischer Anschluss Montage: Lüftereinsatz und Dekorblende Elektrischer Anschluss, Anschlussbilder Filterwechsel, Reinigung Zusatz– und Austauschteile Zu dieser Anleitung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Si- cherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text ... -
Seite 3: Mögliche Einbaulagen Bei Schachteinbau
Stutzen für 2. Raum Rückschlagklappe Stutzen für 2. Raum Achtung: Lage und Sitz der Rückschlagklappe ggf. korrigieren (siehe „Montage“ Bild 2) Technische Daten Silvento V 30/60: Spannungsversorgung: 200 - 240 V AC 50 Hz Luftvolumenstrom: 30/60/90 m³/h Schutzklasse: Elektrische Leistungsaufnahme:... -
Seite 4: Maßbilder
Maßbilder (Darstellung mit Dekorblende Silvento V 30/60; Silvento ec ist maßlich identisch) Kunststoffgehäuse (Ausblas radial) 45 mm (Gehäuse Typ 3/UP-R) Ausblasstutzen konisch für DN 75 bis DN 80 44 mm 323 mm Stutzen für den 2. Raum 90,5 mm Ø 50/ 51/ 80 12 mm (für Zweiraumlüfter Set 3/S2) - Seite 5 1 Raum mit Küchenbrandschutz (Ausblas radial) (Gehäuse Typ 3/UP-BR) 53 mm 49,5 mm 68,5 mm Stutzen für DN 80 mit Brandschutz- vorrichtung und Rückschlagklappe 102,5 mm 12 mm 260 mm 1 Raum mit Küchenbrandschutz (Ausblas axial) (Gehäuse Typ 3/UP-BA) 69 mm 73 mm Stutzen für DN 80 102,5 mm...
- Seite 6 2 Raum mit Küchenbrandschutz (Ausblas radial) (Gehäuse Typ 3/UP-2BR) 53 mm 49,5 mm Stutzen für DN 80 68,5 mm mit Brandschutz- vorrichtung und Rückschlagklappe Anschluß- stutzen DN 80 für 2. Raum 64 mm 102,5 mm 12 mm 260 mm 2 Raum mit Küchenbrandschutz (Ausblas axial) (Gehäuse Typ 3/UP-2BA) 73 mm 69 mm...
-
Seite 7: Einbaubeispiele
Einbaubeispiele (Darstellung mit Dekorblende Silvento V 30/60; Silvento ec ist identisch) Ein Raum-Lüfter: Schachteinbau Schachteinbau ohne Brandschutz Schachteinbau mit Küchenbrand- Außenwandeinbau schutz Ein Raum-Lüfter: Deckeneinbau Deckeneinbau ohne Brandschutz Rückschlag- klappe Rasterdecke lösbarer Deckenausschnitt (Segment mit Öffnungen) Deckeneinbau mit Küchenbrandschutz Rohrleitung mit PVC-... - Seite 8 2 Raum-Lüfter: Schachteinbau Schachteinbau ohne Brandschutz Hinweis: Alle dargestellten Einbaubeispiele sind sowohl mit radialer („Ausblas nach oben“) als auch mit axialer („Ausblas nach hinten“) Ausblasöffnung möglich, die nach Zweckmäßigkeit wählbar ist. Bei Brandschutz muss die Schachtwand die geforderte Feuerwiderstandsdauer besitzen 2 Raum-Lüfter: Deckeneinbau Deckeneinbau ohne Brandschutz Deckeneinbau mit Küchenbrandschutz...
-
Seite 9: Versandeinheiten
Versandeinheiten Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand! Wandeinbaugehäuse aus Kunststoff 1a 1b + Umlenkung für radiale + Umlenkung für axiale + Winkel* Ausblasrichtung (1a)* Ausblasrichtung (1b) * im Auslieferungszustand sind Win- + Stutzen mit Rückschlagklappe kel und Umlenkung für die radiale Ausblasrichtung im Wandeinbauge- häuse montiert, Stutzen und Umlen- kung für die axiale Ausblasrichtung... - Seite 10 Ventilatoreinsatz Silvento V 30/60 oder Silvento ec Lüftereinsatz (Abbildung Silvento V 30/60) Dekorblende (Abbildung Silvento V 30/60) El. Anschluß Frontabdeckteil Filter Steuerung Motor Leuchtanzeige Gitterabdeckrahmen Taster + Schraubenzubehör Zweitraumzubehör 2-Raum-Set 3/S2 Brandschutz – 2-Raum Set 8/B2 Zweitraumwandabschluß 2/ZSKA Zweitraumwandabschluß 2/ZSKA □...
-
Seite 11: Winkel Und Umlenkung Montieren
Winkel und Umlenkung montieren Hinweise: Dieser Montageschritt gilt nur für Wandeinbaugehäuse aus Kunststoff Typ 3/UP, bei Wandeinbaugehäu- sen mit Brandschutzummantelung ist eine variables Einsetzen des Winkels nicht möglich, er ist bereits zusammen mit der Umlenkung vormontiert! Im Auslieferungszustand des Wandeinbaugehäuses aus Kunststoff sind Winkel und Umlenkung für die radiale Ausblasrichtung bereits montiert, für den Gehäuseeinbau mit axilem Ausblas muß... -
Seite 12: Montage: Gehäuse Und Elektrischer Anschluss
Montage - Gehäuse und el. Anschluß (Auf alle Gehäusevarianten sinngemäß übertragbar) Hinweis: Für Montageschritte 1 bis 8 Putzschutzdeckel abnehmen Bei Zweiraumanlagen mit Kunststoff- gehäuse: Schalldämmung entnehmen (wird bei Zweiraumanlagen nicht verwendet) Zweiraumöffnung herausbrechen und Zweitraumstutzen montieren Lage der Rückschlagklappe entspre- Kunststoffgehäuse Brandschutzgehäuse chend der gewählten Einbaulage... -
Seite 13: Netzanschluss
Befestigung Gehäuse mit Hilfe der Montagebügel an der Schachtwand (Schraubenzubehör nicht mitgeliefert) Flexrohr anschließen: Verbindung Flexrohr - Hauptleitung und Flexrohr - Stutzen mit Dichtband oder Spannschellen abdichten Flexrohr für den 2. Raum Rohrleitung mit PVC - Klebeband im Bereich der Wanddurchführung um- wickeln ... - Seite 14 Netzanschlussklemme einrasten: Achtung! Das Netzkabel ist auch me- Netzanschlußklemme chanisch spannungsfrei zu montie- ren! Verwenden Sie gegebenenfalls flexible Leitung! Für eine einfache Montage des Kunststoffgehäuses in Leichtbau- wänden nutzen Sie die vier Befesti- gungselemente am Gehäuserand: Befestigungs- Putzschutzdeckel abnehmen element ...
-
Seite 15: Montage: Lüftereinsatz Und Dekorblende
Montage - Lüftereinsatz und Dekorblende (Abbildung Silvento V 30/60) Montage Lüftereinsatz: Putzschutzdeckel entfernen Schraube Schalldämmung herausnehmen Lüftereinsatz fest einrasten und Netz- Schalldämmung (entfällt anschlussbereich anschrauben bei Zweiraumlüftern) Schalldämmung einsetzen (entfällt bei Zweiraumanlage) Achtung: Einraumlüfter nicht ohne Schalldämmung betreiben... -
Seite 16: Elektrischer Anschluss, Anschlussbilder
Elektrischer Anschluss nur durch Fachmann! Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig! Anschlussbilder für weitere Lüfterfunktionen auf Anfrage! Silvento V 30/60 Dauerbetrieb 30 m³/h, schaltbar auf 60 m³/h (L1) bzw. Einstufiger Betrieb, schaltbar auf 60 m³/h 100 m³/h (L2) - Seite 17 Silvento ec Hinweis: Eine Vielzahl von Lüftungsfunktionen des Silvento ec lassen sich über die in der Steuerplatine dieses Typs integrier- ten DIP-Schalter und über mögliche Zusatzmodule realisieren. Entnehmen Sie bitte diese Informationen der „Einbauanleitung Ventilatoreinsatz Silvento ec“. Sie können auch über einen Schalter an L die Grundlüftung temporär manuell abschalten, für die Nutzung der Zeit- nachlauffunktionen und der Feuchteregelung muss aber L geschaltet oder dauerhaft angeschlossen sein! Automatischer Betrieb Mit Fernsteuerung...
-
Seite 18: Filterwechsel, Reinigung
Filterwechsel Silvento V 30/60 Leuchtanzeige leuchtet dauerhaft ver- schmutztem Filter Frontabdeckteil abnehmen, Filter entnehmen. Neuen oder gereinigten Filter einle- gen. Die Reinigung des Filters kann z.B. mit dem Geschirrspüler erfolgen. Taster mit Hilfsmittel z. B. Stift 3 Sekunden betätigen;... - Seite 19 Einbauanleitung Silvento Unterputz-Variante 1 und 2-Raum - Bitte an den Nutzer weiterleiten - Installation Manual Silvento Flush-Mounted Variant 1 and 2-Room - Please pass on to user -...
