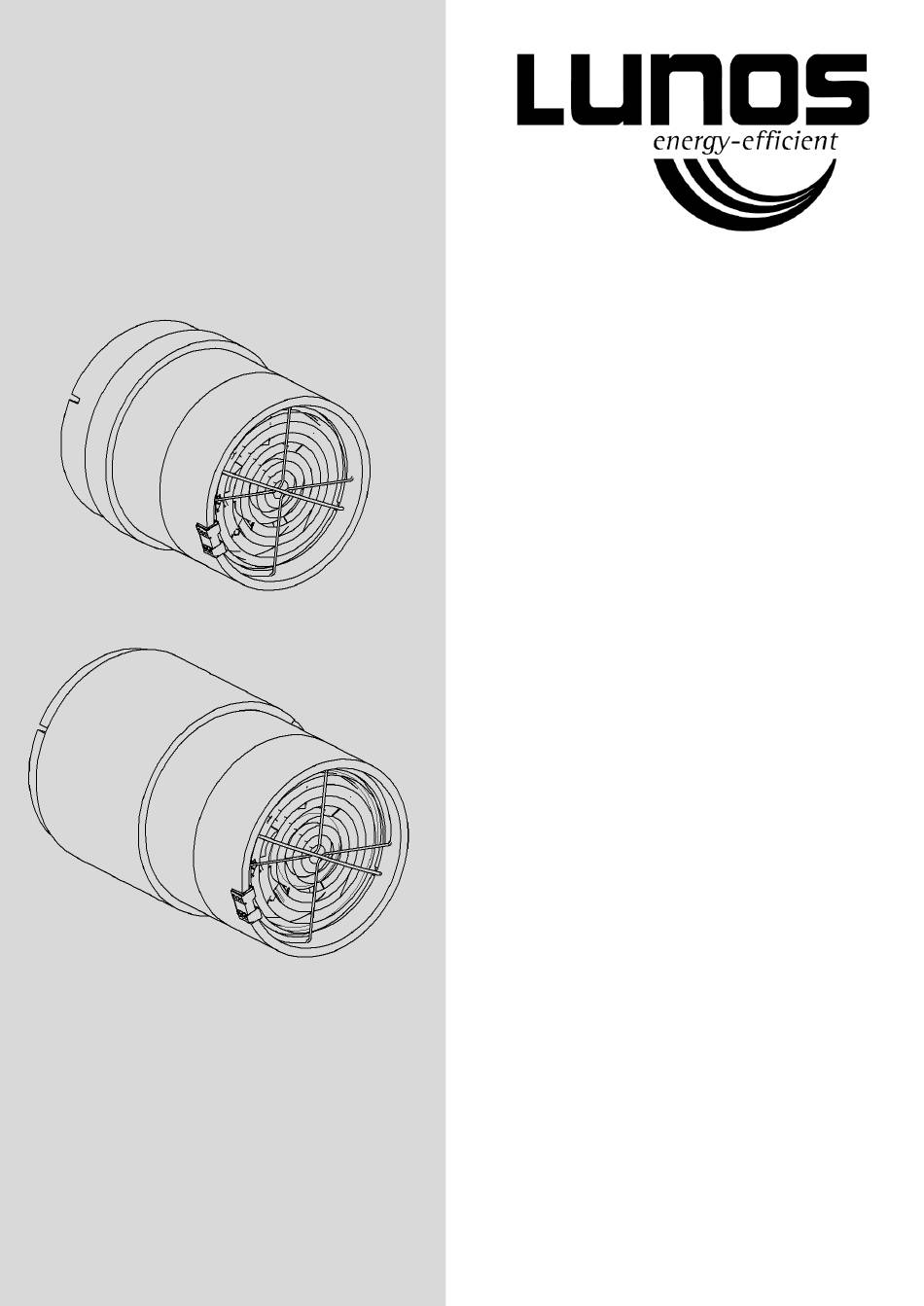

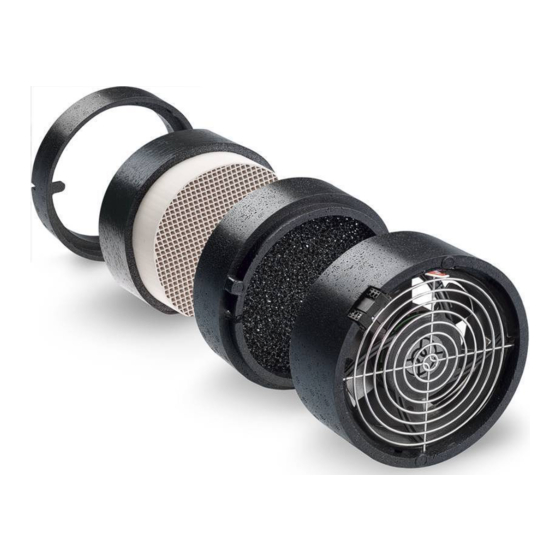

- Seite 1 Einbauanleitung Dezentrales Lüftungssystem mit Wärmerückgewinnung Serie e² - Bitte an den Nutzer weiterleiten - Installation Manual Decentralised Ventilation System with Heat Recovery Series e² - Please pass on to user -...
- Seite 2 Inhaltsverzeichnis / Content 9/R 160-500 036765 9/R 160-700 039891 e² 039993 e²kurz 040003 e²60 041157 e²60kurz 040150 Elektrischer Anschluss Electrical connection Hinweise Notes...
- Seite 3 min. 1m min.1m min. 1m Ø 162 mm 9/R 160-500/700 Geräte Serie e² / Devices series e² Steuerung / Controller J-Y(St)Y 2x2x0,8mm 5/UNI-FT 040089 5/SC-FT 040113 5/GS 040092 039946 KNX Control4 039977 12V DC SELV Netzteil / Power supply unit 5/NT18 039973 5/NT60...
- Seite 4 9/R 160-500 036765 Ø 162 mm 3 mm Ø 162 mm min. 100 mm 200 - 390 mm LUNOtherm - 55 mm LUNOtherm-S...
- Seite 5 e² 039993 1 (9/FIB-3R 037214) 35 mm 300 - 700 mm 17 mm 180 mm Ø 160 mm 243 mm 9/IBE 039851 1/WE180 039852 Gerätespannung / Unit voltage 12 V DC SELV, max. 12,6 V Abmessungen (Ø x L) / Dimensions (Ø x l) Ø...
- Seite 6 e²kurz / e²short 040003 1 (9/FIB-3R 037214) 180 mm 200 - 300 mm 165 mm 9/IBE 039851 1/WE180 039852 Gerätespannung / Unit voltage 12 V DC SELV, max. 12,6 V Abmessungen (Ø x L) / Dimensions (Ø x l) Ø 154 mm, 165 mm Schutzart / Protection class IP 22 Volumenstrom / Volume flow...
- Seite 7 e²60 041157 9/FIB-3R 037214 9/SW 039850 35 mm 300 - 700 mm 17 mm 180 mm 100 mm 100 mm 243 mm 9/IBE 039851 1/WE180 039852 Gerätespannung / Unit voltage 12 V DC SELV, max. 12,6 V Abmessungen (Ø x L) / Dimensions (Ø x l) Ø...
- Seite 8 e²60kurz / e²60short 040150 9/FIB-3R 037214 9/SW 039850 35 mm 200 - 500 mm 17 mm 180 mm 100 mm 100 mm 165 mm 9/IBE 039851 1/WE180 039852 Gerätespannung / Unit voltage 12 V DC SELV, max. 12,6 V Abmessungen (Ø x L) / Dimensions (Ø x l) Ø...
- Seite 9 5/UNI-FT 040089 e² / e²kurz / e²short #3/4 Gerät / Device e²60 / e²60kurz / e²60short (max. 40 m³/h) #5/6 e² (1, 3, 5,...) e² (2, 4, 6,...) e²60 / e²60kurz / e²60short (max. 60 m³/h) #7/8 5/GS (optional) + - S1 - S2 0-10 V Eingang / Input - TAC, 5/GS (optional) 5/SC-FT 040113...
- Seite 10 TAC 039946 Gerät / Device e² (1, 3) e² (2, 4) + - S1 + - S2 + 12 V 0-10 V + 12 V 0-10 V 100 - 240 V 50/60 Hz KNX Control4 039977 Gerät / Device lila / purple S rot / red + 12 V blau / blue - GND Taster / Push button...
- Seite 11 Kabel für die Versorgungsspannung des Netzteils z.B. NYM 3x 1,5 mm² Hinweis zu LUNOS-Außenabdeckungen Die von LUNOS angebotenen Außenabdeckungen aus Vollkunststoff bieten eine hohe Schlagregen- festigkeit und können in der Beanspruchungsgruppe III nach DIN 4108-3 (2012-04) eingesetzt wer- den. Metallische oder metallisch beschichtete Abdeckungen können in der Beanspruchungsgruppe I nach DIN 4108-3 (2012-04) eingesetzt werden.
- Seite 12 Cable for the supply voltage of the power supply unit e.g. NYM 3 x 1,5 mm² Note regarding LUNOS outer covers The solid plastic outer covers provided by LUNOS ensure high resistance to driving rain and can be used in Stress Group III pursuant to DIN 4108-3 (2012-04). Metal or metal-coated covers can be used in Stress Group I pursuant to DIN 4108-3 (2012-04).
