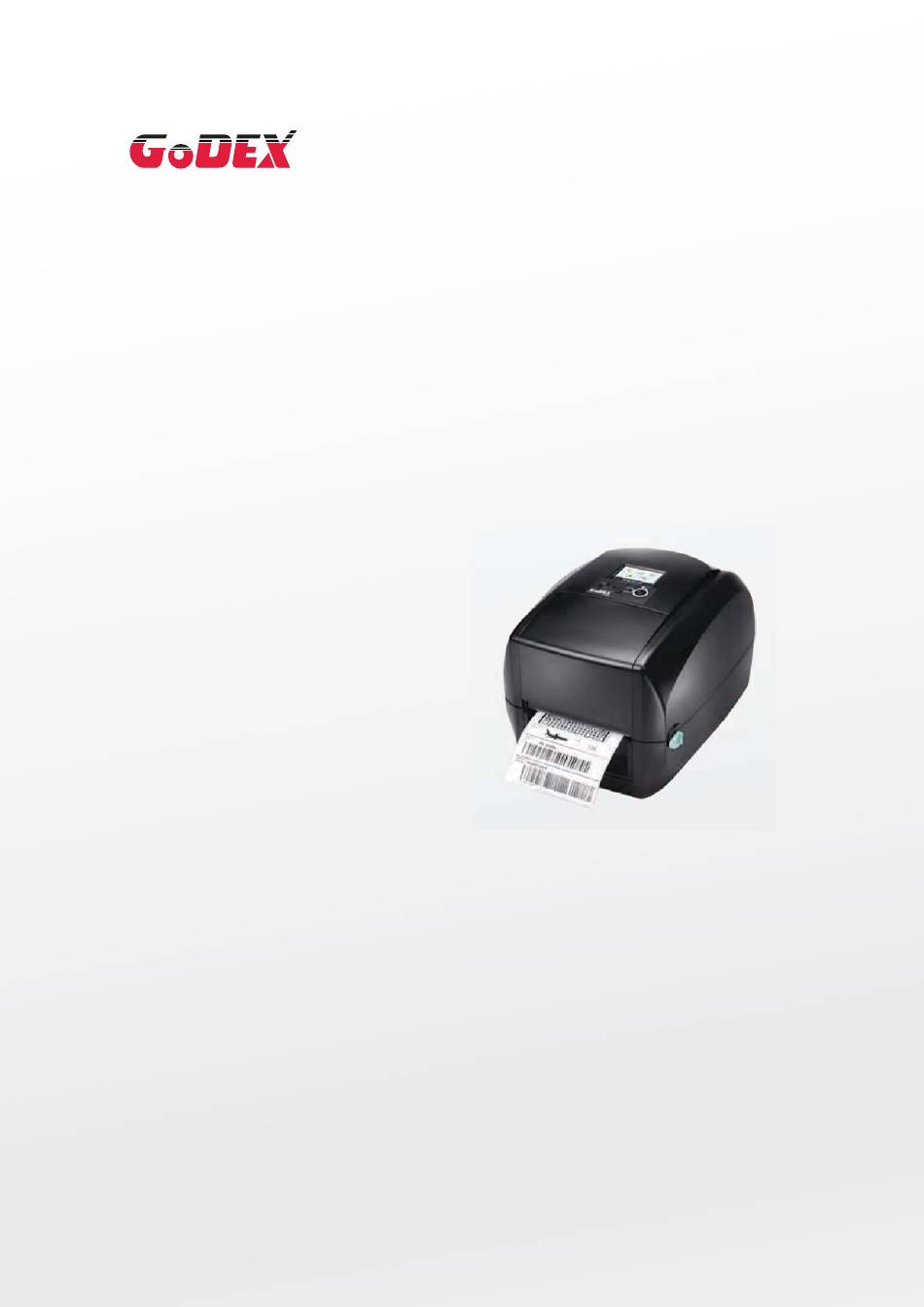

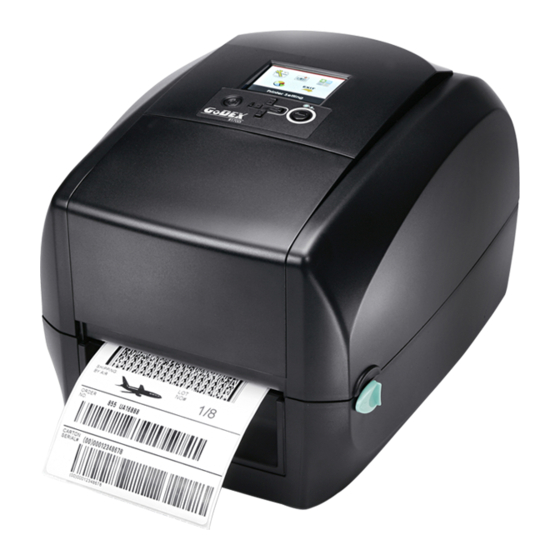

- Seite 1 RT700i/RT730i BARCODE-DRUCKER BENUTZERHANDBUCH User Manual RT700i series Version Rev. 1.3 Issue Date : 2013.01.25...
-
Seite 2: Inhaltsverzeichnis
RT700i/RT730i BENUTZERHANDBUCH INHALT Barcode-Drucker Lieferumfang Bestandteile des Druckers Drucker öffnen Farbband einlegen Etikettenrolle einsetzen Drucker an den Rechner anschließen Druckertreiber GoLabel mit der Super Wizard-CD installieren Drucker Einstellungen und Bedienung Bedienfeld LCD-Anzeige – Einführung Einführung Netzwerk-Einstellungen Einrichtung eines LCD Passwortes LCD-Anzeige –... -
Seite 3: Emv-Konformitätserklärung Für Europa
Product name: Thermal Label Printer Model Number: RT700i Local Service Center Phone # +886-2-2225-8580 Godex International Co., Ltd. KCC-REM-GDX-RT700i Bitte beachten Sie - Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Nur vom Hersteller empfohlenen Batterietyp verwenden. - Altbatterien gemäß den Herstellervorgaben entsorgen. -
Seite 4: Sicherheitshinweise
RT700i/RT730i BENUTZERHANDBUCH SICHERHEITSHINWEISE Bitte lesen Sie die folgenden Hinweise sorgfältig. Das Gerät darf keiner Nässe oder Feuchtigkeit ausgesetzt werden. Vor Anschluss an eine Stromquelle bitte die Spannung der Stromquelle überprüfen. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor der Netzstecker an eine Steckdose angeschlossen wird. -
Seite 5: Barcode-Drucker 001
Barcode-Drucker 1.1 Lieferumfang Überprüfen Sie bitte den Inhalt des Kartons nach dem Öffnen auf Vollständigkeit. RT700i/RT730i Barcode-Drucker Etikettenmaterial USB-Kabel Kurzanleitung Farbband-Baugruppe Rollenkern Netzstecker Netzkabel Farbband Netzteil Enthält die Software GoLabel und das Benutzerhandbuch für RT700i/RT730i. Enthält den Super Wizard. Rollenhalter 2 Stück... -
Seite 6: Bestandteile Des Druckers 002
Barcode-Drucker Bestandteile des Druckers Geräteübersicht Vorderansicht GEHÄUSEDECKEL LCD-ANZEIGE BEDIENFELD FEED-TASTE NAVIGATIONSTASTEN EIN-/AUS-SCHALTER FRONTBLENDE ARRETIERTASTEN FÜR GEHÄUSEDECKEL Arretiertasten zum Öffnen des Gehäusedeckels nach vorne schieben Rückansicht EINZUG FÜR LEPORELLO-ETIKETTEN Einzug für Endlos-Etiketten USB HOST ETHERNET PORT AUTOKALIBRIERUNGSTASTE SERIELLE SCHNITTSTELLE USB PORT NETZANSCHLUSS... - Seite 7 Barcode-Drucker Ansicht von unten ABDECKUNG FÜR MODULANSCHLÜSSE Bitte beachten Sie Die Aussparungen sind nicht für die Wandmontage bestimmt.
- Seite 8 Barcode-Drucker Drucker – Innenansicht SEITLICHE MATERIALFÜHRUNG 2-teilig HALTERUNG ETIKETTENROLLE 2-teilig BAUGRUPPE ETIKETTEN ABWICKLUNG UNTERE MATERIALFÜHRUNG 2-teilig ARRETIERTASTE Arretierung zum Entriegeln des Etikettenrollenkerns ARRETIERTASTE Arretierung zum Schließen des Gehäusedeckels BAUGRUPPE ETIKETTENSENSOR ETIKETTENSENSOR PAPIERLAUF BAUGRUPPE DRUCKWALZE DRUCKWALZE ARRETIERTASTEN...
- Seite 9 Barcode-Drucker Druckmechanismus FARBBAND-AUFWICKLUNG ABDECKUNG Abdeckung für die Farbband-Aufwicklung AUSSPARUNG IN FARBBAND-AUFWICKLER FARBBAND-AUFWICKLER FARBBAND-ABWICKLUNG DRUCKKOPF PAPIERANDRUCKSCHIENE AUSSPARUNG IN FARBBAND-ABWICKLER FARBBAND-ABWICKLER...
-
Seite 10: Drucker Einrichten
Drucker einrichten Drucker öffnen Gehäusedeckel und Druckmechanismus öffnen Stellen Sie den Drucker auf eine ebene Oberfläche. Öffnen Sie den Gehäusedeckel, indem Sie beidseitig die Arretiertasten nach vorne schieben und den Deckel anheben. Arretiertaste in Pfeilrichtung schieben Arretiertaste in Pfeilrichtung schieben ARRETIERTASTEN FÜR GEHÄUSEDECKEL Arretiertasten zum Öffnen des Gehäusedeckels nach vorne schieben Der Druckmechanismus wird mit dem... -
Seite 11: Farbband Einlegen 007
Drucker einrichten Farbband einlegen Neue band-Baugruppe zusammensetzen NEUES FARBBAND ROLLENKERN ROLLENHALTER 1. Befestigen Sie das Farbband mit dem selbstklebenden Streifen am Rollenanfang auf dem Rollenkern. Auf den Rollenkern kleben 2. Setzen Sie den Rollenkern auf den einen Rollenhalter und die neue Farbbandolle auf den anderen Rollenhalter. - Seite 12 Drucker einrichten in Drucker einlegen -Abwicklung BAUGRUPPE FARBBAND-ABWICKLUNG AUSSPARUNG IN FARBBAND- ABWICKLER THERMOTRANSFERBAND- ABWICKLER Setzen Sie den Rollenhalter mit der Farbband-Rolle in den Druckmechanismus ein. Setzen Sie zunächst die linke Seite des Rollenhalters ein. Vergewissern Sie sich, dass der Zapfen am Rollenhalter in die Aussparung einrastet. Setzen Sie dann die rechte Seite des Rollenhalters ein.
-
Seite 13: Gehäusedeckel
Drucker einrichten Lösen Sie die Arretierung, um den Gehäusedeckel zu schließen. Schieben Sie dazu die rote Arretiertaste nach vorne. Die Farbband-Abwicklung ist jetzt eingesetzt. Schließen Sie den Schieben Gehäusedeckel ARRETIERTASTE Zum Schließen des Gehäusedeckels Arretierung lösen in Drucker einlegen -Aufwicklung BAUGRUPPE FARBBAND-AUFWICKLUNG ABDECKUNG Abdeckung für die Farbband-Aufwicklung... -
Seite 14: Abdeckung Öffnen
Drucker einrichten Öffnen Sie die Abdeckung für die Farbband-Aufwicklung. Abdeckung öffnen Setzen Sie den Rollenhalter mit dem leeren Rollenkern in die Farbband-Aufwicklung ein. Setzen Sie zunächst die linke Seite des Rollenhalters ein. Vergewissern Sie sich, dass der Zapfen am Rollenhalter in die Aussparung einrastet. -
Seite 15: Abdeckung Schließen
Drucker einrichten Drehen Sie den Farbband-Aufwickler, bis das Farbband straff und faltenfrei ist. Nach hinten drehen FARBBAND-AUFWICKLER Schließen Sie die Abdeckung über der Farbband-Aufwicklung. Wenn die Baugruppen Farbband-Abwicklung und Farbband-Aufwicklung korrekt eingesetzt sind, ist das Farbband eingelegt. Abdeckung schließen... -
Seite 16: Etikettenrolle Einsetzen 012
Drucker einrichten Etikettenrolle einsetzen Etikettenmaterial in den Drucker einlegen SEITLICHE MATERIALFÜHRUNG 2-teilig HALTERUNG ETIKETTENABWICKLUNG BAUGRUPPE 2-teilig ETIKETTEN ABWICKLUNG ETIKETTENROLLE UNTERE MATERIALFÜHRUNG 2-teilig ARRETIERTASTE Arretierung zum Entriegeln des Etikettenrollenkerns Lösen Sie die Arretierung und ziehen Sie die seitliche Materialführung nach außen, um sie zu öffnen. Zum Öffnen ziehen SEITLICHE MATERIALFÜHRUNG 2-teilig... - Seite 17 Drucker einrichten Ziehen Sie das Etikettenmaterial durch die untere Materialführung. Mit Hilfe der unteren Materialführung wird das Etikettenmaterial gerade eingezogen und transportiert. Durch die Materialführung Zahnleisten UNTERE MATERIALFÜHRUNG 2-teilig Lösen Sie die Arretierung, um den Gehäusedeckel zu schließen. Abdeckung schließen ARRETIERTASTE Arretierung zum Schließen des Gehäusedeckels Drücken Sie die FEED-Taste um zu überprüfen, ob die Etiketten gerade eingezogen werden.
-
Seite 18: Drucker An Den Rechner Anschließen 014
Drucker einrichten Drucker an den Rechner anschließen Vergewissern Sie sich, dass der Drucker ausgeschaltet ist. Schließen Sie das Netzkabel an das Netzteil an. NETZKABEL NETZTEIL KALTGERÄTE-STECKER SCHUKO-NETZSTECKER Stecken Sie den DC-Stecker am Netzteil in den dafür vorgesehenen Anschluss am Drucker und den Kaltgeräte- Stecker in den am Netzteil dafür vorgesehenen Anschluss. - Seite 19 Drucker einrichten Schließen Sie das USB-Kabel bzw. serielle Kabel an den Drucker und den Rechner an. BARCODE-DRUCKER RT700i/RT730i USB-PORT NETZSTECKER USB-A NETZSTECKER USB-B RECHNER USB-PORT Drücken Sie den Ein-/Aus-Schalter. Der Drucker ist nun eingeschaltet. Ein-/Aus-Schalter drücken LCD-ANZEIGE BEDIENFELD EIN-/AUS-SCHALTER...
-
Seite 20: Druckertreiber Und Golabel Automatisch Mit Der Produkt-Cd Installieren
Drucker einrichten Druckertreiber und GoLABEL automatisch mit der Produkt-CD installieren f ö automatisch. Es wird zunächst das Begrüßungsfenster angezeigt. Wählen Sie im Begrüßungsfenster die Option "Standard-Installation". Der Assistent fordert Sie auf, die USB- und Netzverbindungen zu überprüfen und den Drucker einzuschalten. Befolgen Sie die Anweisungen und klicken Sie dann auf "Weiter". - Seite 21 Drucker einrichten Der Druckertreiber und GoLABEL werden nun installiert. Während der Installation wird eine Fortschrittsanzeige angezeigt. Optional können Sie während der Standard-Installation auch ein Testetikett drucken oder Ihren Drucker registrieren. Bitte beachten Sie Weitere Ressourcen, Werkzeuge und Referenzdokumentation finden Sie bei Bedarf ebenfalls auf der Produkt-CD. Auf diese Dateien können Sie über die Option "Andere Auswahl"...
- Seite 22 CD. Wählen Sie das Symbol für die Treiberdatei aus und starten Sie die Installation mit einem Doppelklick. Befolgen Sie die Anweisungen auf dem Bildschirm. Der Treiber-Assistent führt Sie durch die Installation. Wählen Sie "Druckertreiber installieren". Wählen Sie Ihr Druckermodell. Godex RT700...
- Seite 23 Nach Abschluss der Installation wird eine Zusammenfassung der Druckereinstellungen angezeigt. Überprüfen Sie, ob die Druckereinstellungen richtig sind und klicken Sie auf "Fertigstellen", um die Treiberdateien zu kopieren. Warten Sie, bis der Kopiervorgang abgeschlossen ist und beenden Sie dann die Installation. Godex RT700 Godex RT700...
- Seite 24 Drucker einrichten Nach Abschluss der Treiberinstallation sollte der neue Drucker im Ordner "Drucker und Faxgeräte" angezeigt werden. Godex RT700 Godex...
-
Seite 25: Drucker Einstellungen Und - Bedienung 021
Drucker-Einstellungen und Bedienung Bedienfeld Bedienfeld – Übersicht BEDIENFELD LCD-ANZEIGE FEED-TASTE EIN-/AUS-SCHALTER NAVIGATIONSTASTEN Ein-/Aus-Schalter Drücken Sie den Ein-/Aus-Schalter, um den Drucker einzuschalten. Es erscheint die Startanzeige und der Drucker ist betriebsbereit. In der LCD-Anzeige erscheint der Text "Bereit". Um den Drucker auszuschalten, halten Sie den Ein-/Aus-Schalter 3 Sekunden lang gedrückt. FEED-Taste Durch Drücken der FEED-Taste wird das Etikettenmaterial an die festgelegte Vorschubposition transportiert. -
Seite 26: Lcd-Anzeige - Einführung 022
Drucker-Einstellungen und Bedienung LCD-Anzeige – Einführung Erste Schritte Drücken Sie den Ein-/Aus-Schalter, um den Drucker einzuschalten. Es erscheint die Startanzeige. Einschalten 1. 002- 130101 Wenn der Drucker betriebsbereit ist, erscheint in der LCD-Anzeige der Text "Bereit". Bereit Drücken Sie 3 Sek. die Taste, um das Hauptmenü... -
Seite 27: Etiketten Einstellungen
Drucker-Einstellungen und Bedienung Bedienmöglichkeiten auf der Seite " Etiketten Einstellungen " Drücken Sie im MENU die Taste oder , um eine Funktion zu markieren und auszuwählen. Wählen Sie die gewünschte Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungen für diese Funktion angezeigt. - Seite 28 Drucker-Einstellungen und Bedienung Wählen Sie auf den Seiten mit Einstellungsoptionen mit der Taste oder die gewünschte Einstellungsoption aus. Drehen Auswahl oder Drücken Sie die FEED-Taste, um die ausgewählte Einstellungsoption zu übernehmen. Die neue Einstellungsoption wird mit einem roten Häkchen markiert. Drehen Übernehmen Bitte beachten Sie...
- Seite 29 Drucker-Einstellungen und Bedienung Von der aktuellen Seite zum Modus "Bereit" Das Symbol in der Ecke oben links zeigt die nächsthöhere Menüebene an. Mit dem nach links bzw. oben gerichteten Pfeil gelangen Sie zu einer höheren Menüebene. NAVIGATIONSSYMBOL Drehen Mit der Taste gelangen Sie von den Seiten mit Einstellungsoptionen zur nächsthöheren Menüebene.
- Seite 30 Drucker-Einstellungen und Bedienung Wählen Sie auf der Hauptseite das Symbol EXIT und drücken Sie die FEED-Taste, um den Modus "Etiketten Einstellungen" zu verlassen. Der Drucker zeigt nun wieder den Status "Bereit" an. Modus "Etiketten Einstellungen" oder verlassen Beenden Zurück zum Modus "Bereit" Bereit Drücken Sie 3 Sek.
-
Seite 31: Einführung Netzwerk-Einstellungen 027
Drucker-Einstellungen und Bedienung Einführung Netzwerk-Einstellungen Bedienmöglichkeiten auf der Seite "Netzwerk Einstellungen" Drücken Sie im Hauptmenü die Taste oder , um eine Funktion zu markieren und auszuwählen. Wählen Sie die Device Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungsmöglichkeiten für diese Funktion aufgezeigt. - Seite 32 Drucker-Einstellungen und Bedienung Die DHCP-Einstellung ist standardmäßig deaktiviert. Drücken Sie oder , um die Funktion zu aktivieren. Netzwerk Einstellungen deaktivieren Speichern Netzwerk Einstellungen Auswahl aktivieren Speichern Wenn Sie die FEED-Taste zweimal betätigen, gelangen Sie zurück zur Hauptseite. Netzwerk Einstellungen Drücken aktivieren Einstellungen Speichern...
-
Seite 33: Einrichtung Eines Lcd Passwortes 029
Drucker-Einstellungen und Bedienung Einrichtung eines LCD Passwortes Bedienmöglichkeiten auf der Seite "LCD Passwort" Drücken Sie im Hauptmenü die Taste oder , um eine Funktion zu markieren und auszuwählen. Wählen Sie die Device Funktion und drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungmöglichkeiten für diese Funktion aufgezeigt. - Seite 34 Drucker-Einstellungen und Bedienung Drücken Sie erneut , um das LCD Passwort zu ändern. LCD Passwort deaktivieren Drücken aktivieren Wenn Sie die FEED-Taste zweimal bestätigen, gelangen Sie zurück zur Hauptseite. LCD Passwort deaktivieren Drücken aktivieren Einstellungen Speichern Drücken LCD Passwort...
-
Seite 35: Lcd-Anzeige - Funktion 031
Drucker-Einstellungen und Bedienung LCD-Anzeige – Funktion Hauptseite Drucker Einstellungen Einstellungsoptionen für den Drucker, z. B. Druckgeschwindigkeit, Helligkeit. Bietet außerdem einen Druck-Assistenten, der Sie beim Druckvorgang Drucker unterstützt. Einstellungen Einstellungsoptionen für die Etiketten, z. B. Rotation, Druckposition. Etiketten Einstellungen Einstellungsoptionen für die Zusatzmodule und Anschlüsse. Zubehör Selbstdiagnose-Funktionen für den Drucker, z. - Seite 36 Drucker-Einstellungen und Bedienung Einstellungsoptionen im Modus "Hauptmenü" English Deutsch Français Sprache Drucker Español Einstellungen 日本語 Italiano Pусский Türkçe Geschwindigkeit 2-5 bzw. 7 Schwärzung 0-19 Etiketten mit Abstand Papiertyp Etiketten mit Markierung Assistent Endlos-Etiketten Thermodirektdruck Druckmodus Thermotransferdruck Stopp-Po ition 0-40 Schwärzung 0-19 Geschwindigkeit Automatische...
- Seite 37 Drucker-Einstellungen und Bedienung Enter Abbrechen keine Abschneidevorrichtung Zusatzmodule Zubehör Spendevorrichtung Zubehör Etikettierer Enter Druckvorstufe Abbrechen Port Nummer 09100 deaktivieren DHCP Netzwerk aktivieren Einstellungen Standardgateway 192.168.000.254 Dynamische IP 192.168.102.76 Subnet Mask 255.255.255.0 deaktivieren LCD Passwort aktivieren 4800 bps 9600 bps 19200 bps Baud-Rate 38400 bps 57600 bps...
- Seite 38 Drucker-Einstellungen und Bedienung LCD-Statusanzeige Wenn der Drucker im Standby-Modus (betriebsbereit) ist, erscheint in der LCD-Anzeige der Text "Bereit". Es kann nur bei Status-Anzeige "Bereit" gedruckt werden. Bereit Drücken Sie 3 Sek. die Taste, um das Hauptmenü aufzurufen. Bei Auftreten eines Fehlers erscheint die LCD-Fehleranzeige mit der Art des Fehlers. Sie können den Fehler entsprechend den Hinweisen beheben.
-
Seite 39: Etiketten Kalibrieren Und Testausdruck 035
Drucker-Einstellungen und Bedienung Etiketten kalibrieren und Testausdruck Etiketten kalibrieren Der Drucker kann automatisch die Etikettenlänge erkennen und speichern. So braucht der Drucker die Etikettenlänge nicht vom Rechner zu übermittelt bekommen. Testausdruck Anhand eines Testausdrucks können Sie überprüfen, ob der Drucker normal arbeitet. Um die Etiketten zu kalibrieren und einen Testausdruck zu erstellen, gehen Sie wie folgt vor: Vergewissern Sie sich, dass das Etikettenmaterial richtig eingelegt ist. - Seite 40 Drucker-Einstellungen und Bedienung Autokalibrierungstaste Wenn Sie die Autokalibrierungstaste 1 Sekunde lang gedrückt halten, führt der Drucker die automatische Etikettenerkennung aus. AUTOCALIBRIERUNGSTASTE Drücken rücken Drücken Sie Autokalibrierungstaste für 2 Sekunden, wird ein Auto-Sensing durchgeführt, um das Etikett und die Farbband-Parameter zu kalibrieren. Drücken...
-
Seite 41: Fehlermeldungen 037
Drucker-Einstellungen und Bedienung Fehlermeldungen i r t , t t ä r s i l ertönt ein Warnsignal. Eine Beschreibung der einzelnen Fehlersignale finden Sie in der nachstehenden Tabelle. BEDIENFELD LCD-ANZEIGE FEED-TASTE EIN-/AUS-SCHALTER NAVIGATIONSTASTEN Fehlerart Signalton Beschreibung Lösung 2 x 4 Druckmechanismus ist nicht Öffnen Sie den Druckmechanismus und Druckkopffehler... - Seite 42 Drucker-Einstellungen und Bedienung Fehlerart Signalton Beschreibung Lösung Es ist kein freier Speicherplatz Löschen Sie überflüssige Daten oder vorhanden. Der Drucker druckt installieren Sie zusätzlichen Speicher. die Meldung "Speicher voll". Speicher voll Der Drucker findet die Datei nicht. Geben Sie den Befehl “~X4” ein, um eine 2 x 2 Der Drucker druckt die Meldung Liste aller Dateien zu drucken.
-
Seite 43: Netsetting Für Ethernet 039
NetSetting für Ethernet 4.1 NetSetting installieren Die Software NetSetting dient zum Verwalten der Netzwerkkonfiguration bei Druckerverbindungen über den Ethernet- Port. Sie ist auf der Produkt-CD vorhanden, kann aber auch von der offiziellen Website heruntergeladen werden. Gehen Sie wie folgt vor, um NetSetting zu installieren: Legen Sie die Produkt-CD in das CD-/DVD-Laufwerk Ihres Rechners ein und öffnen Sie den Ordner "Ethernet"... -
Seite 44: Netsetting Benutzeroberfläche 040
Auf der Startseite werden grundlegende Informationen über den angeschlossenen Drucker und Ihren Rechner angezeigt. Klicken Sie auf das Lupen-Symbol, um alle GoDEX Drucker in Ihrer Netzwerkumgebung zu suchen, die über den Ethernet-Port angeschlossen sind. Wenn ein angeschlossener GoDEX Drucker gefunden wird, wird er zur Liste auf der Startseite hinzugefügt. - Seite 45 NetSetting für Ethernet IP Setting Auf der Registerkarte "IP Setting" können Sie Druckernamen, Port-Nummer, Gateway und Kennwort für die Konfiguration des Druckers bearbeiten. Sie können auch eine dynamische oder feste IP-Adresse für den Drucker vergeben (DHCP bzw. Static IP). Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Refresh", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 46 NetSetting für Ethernet Alert Mail Setting Bei Auftreten eines Druckerfehlers sendet NetSetting eine entsprechende Warnmeldung an die angegebene E-Mail-Adresse. Die Meldungen werden per SMTP (Simple Mail Transfer Protocol) oder SNMP (Simple Network Management Protocol) gesendet. Auf der Registerkarte "Alert Mail Setting" können Sie die SMTP- und SNMP-Einstellungen konfigurieren und bearbeiten. Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Refresh", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 47 NetSetting für Ethernet Alert Message Setting Sie können bestimmen, bei welchen Fehlern der Benutzer eine Benachrichtigung per E-Mail erhalten soll. Außerdem können Sie entscheiden, ob die Benachrichtigungen per SMTP-, SNMP- oder mit beiden Protokollen versendet werden sollen. Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Refresh", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 48 NetSetting für Ethernet Printer Configuration Auf dieser Registerkarte können Sie die Einstellungen des angeschlossenen Druckers konfigurieren und bearbeiten. Fast alle wichtigen Einstellungen für die Bedienung des Druckers lassen sich hier konfigurieren. Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Refresh", um die ursprünglichen Einstellungen wiederherzustellen.
- Seite 49 NetSetting für Ethernet Terminal Die Registerkarte “Terminal” ist eine Kommunikationsschnittstelle, über die Befehle an den Drucker gesendet werden können. Geben Sie Druckerbefehle in das Feld "Input Command" ein und klicken Sie auf die Schaltfläche "Send Command", um die Befehle an den Drucker zu senden. Einige Befehle liefern eine Meldung zurück; diese wird dann im Feld "Output Message"...
- Seite 50 NetSetting für Ethernet Firmware Upgrade Auf der Registerkarte "Firmware Upgrade" wird die Firmware-Version angezeigt, die der Drucker aktuell verwendet. Um die Firmware zu aktualisieren, brauchen Sie nur einen Speicherort für die Firmware-Datei anzugeben und auf die Schaltfläche "Start Download Firmware" zu klicken. Die Firmware kann dann aus der Ferne aktualisiert werden. Zusätzlich zur Aktualisierung der Firmware haben Sie auf dieser Registerkarte die Möglichkeit, durch Klicken auf die Schaltfläche "Recover To Factory Settings"...
-
Seite 51: Zubehör 047
Zubehör Vorbereitung Führen Sie vor Installation der optionalen Module folgende Schritte aus: Schalten Sie den Drucker aus, da sonst das Mainboard zerstört werden kann! Vor der Installation weiterer Module muss der Drucker ausgeschaltet sein. Öffnen Sie den Gehäusedeckel und den Druckmechanismus. Öffnen Sie den Gehäusedeckel, indem Sie beidseitig die Arretiertasten nach vorne schieben und den Deckel anheben. - Seite 52 Zubehör Nehmen Sie die Druckwalze heraus. Schieben Sie die roten Arretierclips an beiden Seiten der Druckwalze nach oben, um die Arretierung zu lösen, und heben Sie die Druckwalze an. Arretierung lösen CLIP DRUCKWALZE Druckwalze anheben Legen Sie das Farbband ein: Weitere Informationen über das Einlegen des Farbbandes finden Sie in Kapitel 2.2.
-
Seite 53: Spendevorrichtung Installieren 049
Zubehör Spendevorrichtung installieren Geräteübersicht Spendevorrichtung PAPIERSENSOR PAPIERTRANSPORTWALZE VERBINDUNGSKABEL FÜR SPENDEVORRICHTUNG ABDECKUNG Vorbereitung Die vor der Installation der Spendevorrichtung auszuführenden Schritte finden Sie in Kapitel 5.1 Vorbereitung. Spendevorrichtung einsetzen Führen Sie das Verbindungskabel durch die dafür vorgesehene Öffnung in den Drucker ein. SLOT Bitte beachten Sie - Es wird eine Trägermaterialstärke von 0,006 mm ±... - Seite 54 Zubehör 2. Positionieren Sie die Spendevorrichtung so, dass die Schraublöcher links und rechts an den vorgesehenen Löchern am Drucker ausgerichtet sind und schrauben Sie sie fest. Abdeckung öffnen Mit 2 Schrauben befestigen Setzen Sie die Druckwalze wieder in den Drucker ein und arretieren Sie sie mit den Clips. Clip einrasten CLIP Schließen Sie den Gehäusedeckel und den Druckmechanismus.
- Seite 55 Zubehör Öffnen Sie die Abdeckung auf der Unterseite des Druckers. ABDECKUNG FÜR MODULANSCHLÜSSE Abdeckung öffnen Stecken Sie das Verbindungskabel für die Spendevorrichtung in den dafür am Drucker vorgesehenen Anschluss. Verbinden ANSCHLUSS STECKER AM VERBINDUNGSKABEL Schließen Sie die Abdeckung über den Modulanschlüssen. ABDECKUNG FÜR MODULANSCHLÜSSE Abdeckung schließen Bitte beachten Sie...
- Seite 56 Zubehör Spendevorrichtung mit Etikettenrolle einsetzen Ziehen Sie das erste Etikett von der Etikettenrolle ab. ETIKETTENMATERIAL TRÄGERMATERIAL Etikett abziehen ERSTES ETIKETT Führen Sie das Etikettenmaterial durch die Materialführung. Führen Sie das Trägermaterial über die Druckwalze und die Abrisskante der Spendevorrichtung. Durch die Materialführung Über Druckwalze und Abrisskante ABRISSKANTE...
- Seite 57 Zubehör Führen Sie das Etikettenmaterial durch das Gerät, wie hier auf der Abbildung zu sehen ist. ETIKETT TRÄGERMATERIAL WALZE ETIKETTENMATERIAL PAPIERTRANSPORTWALZE Schließen Sie die Spendevorrichtung und den Gehäusedeckel. Die Installation ist jetzt abgeschlossen. Gehäusedeckel schließen...
- Seite 58 Zubehör 5. Drücken Sie die FEED-Taste, um ein Etikett vorzuschieben. Das Etikett wird in der Spendevorrichtung vom Trägermaterial abgelöst. FEED-Taste drücken ETIKETT TRÄGERMATERIAL Bitte beachten Sie Die Spendevorrichtung ist mit einem Papiersensor ausgestattet. Wenn dieser durch ein Etikett verdeckt ist, wird der Druckvorgang unterbrochen.
-
Seite 59: Abschneidevorrichtung Installieren 055
Zubehör Abschneidevorrichtung installieren Geräteübersicht Abschneidevorrichtung VERBINDUNGSKABEL FÜR ABSCHNEIDEVORRICHTUNG AUSGABEÖFFNUNG GEHÄUSE Vorbereitung Die vor der Installation der Abschneidevorrichtung auszuführenden Schritte finden Sie in Kapitel 5.1 Vorbereitung. Abschneidevorrichtung installieren Führen Sie das Verbindungskabel durch die dafür vorgesehene Öffnung in den Drucker ein. SLOT Bitte beachten Sie - Schalten Sie den Drucker aus, bevor Sie die Abschneidevorrichtung installieren, da sonst d as Mainboard zerstört werden... - Seite 60 Zubehör Positionieren Sie die Abschneidevorrichtung so, dass die Schraublöcher links und rechts an den vorgesehenen Löchern am Drucker ausgerichtet sind und schrauben Sie sie fest. Festschrauben 3. Setzen Sie die Druckwalze wieder in den Drucker ein und arretieren Sie sie mit den Clips. Clip einrasten CLIP Schließen Sie den Gehäusedeckel und den Druckmechanismus.
- Seite 61 Zubehör Öffnen Sie die Abdeckung auf der Unterseite des Druckers. ABDECKUNG FÜR MODULANSCHLÜSSE Abdeckung öffnen 6. Stecken Sie das Verbindungskabel für die Abschneidevorrichtung in den dafür am Drucker vorgesehenen Anschluss. Verbinden ANSCHLUSS STECKER AM VERBINDUNGSKABEL Schließen Sie die Abdeckung über den Modulanschlüssen. ABDECKUNG FÜR MODULANSCHLÜSSE Abdeckung schließen Bitte beachten Sie...
- Seite 62 Zubehör Etikettenrolle in den Drucker einsetzen Führen Sie das Etikettenmaterial durch die Materialführung und die Abschneidevorrichtung. Durch die Materialführung Durch die Abschneidevorrichtung Schließen Sie den Druckmechanismus. Drücken Sie abschließend die FEED-Taste, um die Etikettenposition einzustellen. Gehäusedeckel schließen Schieben FEED-Taste drücken ARRETIERTASTE Arretierung zum Schließen des Gehäusedeckels...
-
Seite 63: Wartung Und Anpassung 059
Wartung und Anpassung Druckkopfreinigung Ein verschmutzter Druckkopf, Verschmutzungen des Thermotransferbandes oder Klebstoffrückstände vom Etikettenmaterial können die Ursache für eine unzureichende Druckqualität sein. Daher muss der Gehäusedeckel während des Druckvorgangs immer geschlossen bleiben. Schützen Sie außerdem Papier oder Etiketten vor Staub, Schmutz und Feuchtigkeit, damit die Druckqualität nicht beeinträchtigt wird und der Druckkopf vor vorzeitigem Verschleiß... -
Seite 64: Fehlerbehebung 060
Wartung und Anpassung Fehlerbehebung Problem Lösung Vergewissern Sie sich, dass das Etikettenmaterial richtig herum eingelegt ist und dass es sich um geeignetes Material handelt. Die Etiketten werden durch den Drucker Wählen Sie den korrekten Druckertreiber aus. gezogen, dabei aber nicht bedruckt. Wählen Sie das richtige Etikettenmaterial und einen passenden Druckmodus aus. -
Seite 65: Anhang
RT700i/RT730i BENUTZERHANDBUCH ANHANG A - TECHNISCHE DATEN Modell Thermotransfer / Thermodirekt Druckverfahren 8 Punkte/mm (203 dpi) 12 Punkte/mm (300 dpi) Auflösung Druckgeschwindigkeit 177 mm/s (bis zu 7 IPS) 127 mm/s (bis zu 5 IPS) Druckbreite 108 mm (4,25”) 105,7 mm (4,16”) Drucklänge ) ”... -
Seite 66: B - Schnittstellen
RT700i/RT730i BENUTZERHANDBUCH ANHANG B - SCHNITTSTELLEN Steckerbelegung Steckertyp: Typ B Pin Nr. Funktion VBUS Serielle Schnittstelle Werkseinstellung Standardeinstellungen: Baud-Rate 9600, keine Parität, 8 Daten-B its, 1 Stopp-Bit, X-ON/X-OFF-Protokoll und RTS/CTS RS232-Gehäuse (9-polig auf 9-polig) DB9-Buchse DB9-Stecker +5 V, max. 500 mA Rechner Drucker Bitte beachten Sie... -
Seite 67: C - Bluetooth-Modul
RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL Bluetooth-Karte einsetzen Öffnen Sie die Abdeckung an der Gehäuseunterseite. Bluetooth-Karte einsetzen Führen Sie die hier gezeigten Schritte aus, um die Bluetooth-Karte in den dafür vorgesehenen Steckplatz zu stecken. öffnen Schieben Sie die Karte in Pfeilrichtung. Schieben Sie die Karte ganz hinein. - Seite 68 RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL C.2 Arbeiten mit einer Bluetooth-Tastatur (am Beispiel einer Logitech K810) BLUETOOTH-SYMBOL Bei eingesetzter Bluetooth-Karte erscheint das Bluetooth-Symbol auf der LCD-Anzeige. Bereit Drücken Sie 3 Sek. die Taste, um das Hauptmenü aufzurufen. Verbindung zwischen Drucker und Bluetooth-Tastatur herstellen. Schalten Sie die Tastatur ein und drücken Sie auf die Taste "Connect".
- Seite 69 RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL Hauptseite öffnen Bereit Drücken Sie 3 Sek. die Taste, um das Hauptmenü aufzurufen. Drucker Einstellungen Wählen Sie "Zubehör" Auswahl Zubehör Wählen Sie "Bluetooth Einstellungen" Drücken Bluetooth Einstellungen...
-
Seite 70: Bluetooth Einstellungen
RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL Wählen Sie "Geräte suchen" für die Gerätesuche. Bluetooth Einstellungen Geräte suchen Drücken Einstellungen Drücken Sie , um nach Bluetooth-Geräten zu suchen. Bluetooth Einstellungen Auswahl Suchen... Die Geräte in Reichweite werden angezeigt. Bluetooth Einstellungen Auswahl 001/001 001F20758521 Logitech K810... - Seite 71 RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL Der Drucker stellt nun eine Verbindung zur Bluetooth-Tastatur her. Sobald eine der Leuchten blinkt, besteht die Verbindung. Mit der Taste gelangen Sie von den Seiten mit Einstellungsoptionen zurück zur Hauptseite. Zurück zur Hauptseite Zubehör Drücken Sie die Taste oder , um die Funktion...
- Seite 72 RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL Drücken Sie die FEED-Taste. Es werden nun die Seiten mit den Einstellungen für "Etiketten Einstellungen" angezeigt. Drücken Drehen Wählen Sie “Etikett öffnen“ Auswahl oder Etikett öffnen Mit der Funktion "Etikett öffnen" ist es möglich, auf dem Drucker hinterlegte Etiketten mittels einer Tastatur abzurufen (Stand-Alone-Modus).
-
Seite 73: Einstellungen Und Bedienung
RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL C.3 Einstellungen und Bedienung Zubehör Optionen Aktivieren Verbindung trennen Deaktivieren Aktivieren Deaktivieren Bluetooth Einstellungen 0000 PIN Code Geräte suchen... - Seite 74 RT700i/RT730i BENUTZERHANDBUCH ANHANG C - BLUETOOTH-MODUL C.4 Optionen Erklärung Bluetooth Einstellungen Verbindung trennen Standardmäßig ist die Option "Verbindung trennen" deaktiviert. Durch Aktivieren der Option werden gespeicherte Verbindungen zu Bluetooth-Geräten entfernt, deaktivieren dann wechselt der Status wieder auf deaktiviert. aktivieren Einstellungen Bluetooth Einstellungen SSP steht für Secure Simple Pairing.
-
Seite 75: D - Arbeiten Mit Dateien Vom Usb-Massenspeicher
RT700i/RT730i BENUTZERHANDBUCH ANHANG D - Arbeiten mit Dateien vom USB-Massenspeicher Mit Dateien arbeiten Sie können Dateien von einem USB-Massenspeicher zum internen Flash-Speicher des Druckers und umgekehrt kopieren bzw. verschieben. Verwenden Sie dazu die Befehle "~MCPY" bzw. "MMOV" in der auf Ihrem Rechner installierten Software GoLabel, entweder über eine USB- oder eine Ethernet-Verbindung.
