Inhaltszusammenfassung für Godex RT860i

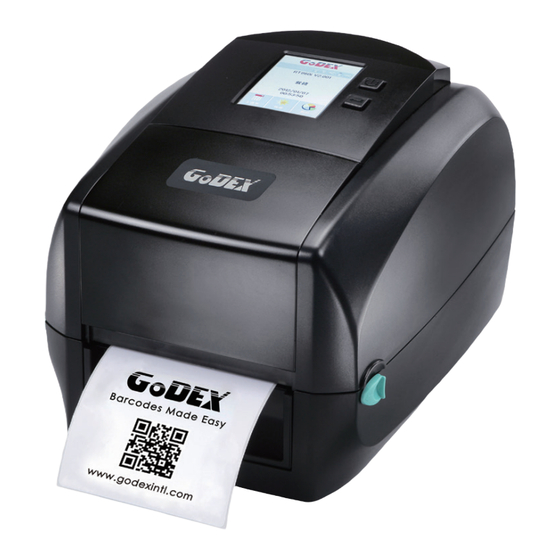

- Seite 1 RT860i Barcode-Drucker BENUTZERHANDBUCH User Manual : RT860i Version : Rev. 1.0 Issue Date : 2014.07.07 : 920-015411-00...
-
Seite 2: Inhaltsverzeichnis
RT860i BENUTZERHANDBUCH INHALT Barcode-Drucker Lieferumfang Bestandteile des Druckers Drucker einrichten Drucker öffnen Farbband einlegen Etikettenrolle einsetzen Drucker an den Rechner anschließen Wizard-CD – Standardinstallation Wizard-CD – Weitere Optionen Druckereinstellungen und -bedienung Bedienfeld LCD-Anzeige – Einführung LCD-Anzeige – Funktion Etiketten kalibrieren und Testausdruck... -
Seite 3: Emv-Konformitätserklärung Für Europa
61000-3-3:200 sowie EN 55024:2010, IEC 61000-4-2:2008 Reihen. Das Gerät wurde außerdem hinsichtlich der Grenzwerte für gestrahlte und geleitete Störaussendungen geprüft und entspricht den Anforderungen der Europäischen Norm EN 55022. Das Gerätemodell RT860i, auf das sich diese Erklärung bezieht, entspricht den Anforderungen folgender Normen: IEC 60950-1:2005(2. -
Seite 4: Sicherheitshinweise
RT860i BENUTZERHANDBUCH Sicherheitshinweise Bitte lesen Sie die folgenden Hinweise sorgfältig. Das Gerät darf keiner Nässe oder Feuchtigkeit ausgesetzt werden. Vor Anschluss an eine Stromquelle bitte die Spannung der Stromquelle überprüfen. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor der Netzstecker an eine Steckdose angeschlossen wird. -
Seite 5: Barcode-Drucker 001
Barcode-Drucker Lieferumfang Überprüfen Sie bitte den Inhalt des Kartons nach dem Öffnen auf Vollständigkeit. RT860i Barcode-Drucker Etikettenmaterial USB-Kabel Modell RT860i – Kurzanleitung Baugruppe Farbband Netzstecker Rollenkern Netzkabel Netzteil Farbband Enthält die Software GoLabel und das Benutzerhandbuch. -
Seite 6: Bestandteile Des Druckers 002
Barcode-Drucker Bestandteile des Druckers Geräteübersicht Vorderansicht Gehäusedeckel Netzschalter FEED-Taste Touchscreen-Anzeige Frontblende Arretiertasten für Gehäusedeckel Arretiertasten zum Öffnen des Gehäusedeckels nach vorne schieben Rückansicht Einzug für Leporello-Etiketten Einzug für Endlosetiketten Parallele Schnittstelle USB-Host Ethernet-Port Autokalibrierungstaste Serielle Schnittstelle USB-Port Netzanschluss... - Seite 7 Barcode-Drucker Ansicht von unten Abdeckung für die Zubehöranschlüsse Hinweis **** Die Aussparungen sind nicht für die Wandmontage bestimmt.Treffen Sie für die Wandmontage geeignete Maßnahmen, um Schäden am Gerät bzw. Personenschäden vorzubeugen.
- Seite 8 Barcode-Drucker Drucker – Innenansicht Seitliche Materialführung 2-teilig Halterung Etikettenrolle 2-teilig Baugruppe Etikettenabwicklung Untere Materialführung 2-teilig Arretiertaste Arretierung zum Entriegeln des Etikettenabwicklers Arretiertaste Arretierung zum Schließen des Gehäusedeckels Baugruppe Etikettensensor Baugruppe Druckwalze Walze Arretiertasten...
- Seite 9 Barcode-Drucker Druckmechanismus Farbbandaufwicklung Abdeckung Abdeckung für die Farbbandaufwicklung Aussparung in Farbbandaufwickler Farbbandaufwickler Farbbandaufwicklung Druckkopf Papierandruckschiene Aussparung in Farbbandabwickler Farbbandabwickler...
-
Seite 10: Drucker Einrichten 006
Drucker einrichten Drucker öffnen Gehäusedeckel und Druckmechanismus öffnen Stellen Sie den Drucker auf eine ebene Oberfläche. Öffnen Sie den Gehäusedeckel, indem Sie beidseitig die Arretiertasten nach vorne schieben und den Deckel anheben. Taste in Pfeilrichtung schieben Taste in Pfeilrichtung schieben Arretierung für Gehäusedeckel Arretiertasten zum Öffnen des Gehäusedeckels nach vorne schieben Der Druckmechanismus wird mit dem... -
Seite 11: Farbband Einlegen 007
Drucker einrichten Farbband einlegen Baugruppe Farbband zusammensetzen Neues Farbband Rollenkern Rollenhalter Befestigen Sie das Farbband mit dem selbstklebenden Streifen am Rollenanfang auf dem Rollenkern. Auf dem Rollenkern befestigen Setzen Sie den Rollenkern auf den einen Rollenhalter und die neue Farbbandrolle auf den anderen Rollenhalter. - Seite 12 Drucker einrichten Farbband in Drucker einlegen Farbbandabwicklung Farbbandabwicklung Aussparung in Farbbandabwickler Farbbandabwickler Setzen Sie den Rollenhalter mit der Farbbandrolle in den Druckmechanismus ein. Setzen Sie zunächst die linke Seite des Rollenhalters ein. Vergewissern Sie sich, dass der Zapfen am Rollenhalter in die Aussparung einrastet.
-
Seite 13: Gehäusedeckel Schließen
Drucker einrichten Lösen Sie die Arretierung, um den Gehäusedeckel zu schließen. Schieben Sie dazu die Arretiertaste nach vorne. Die Farbbandabwicklung ist jetzt eingesetzt. Schieben Gehäusedeckel schließen Arretiertaste Arretierung zum Schließen des Gehäusedeckels Farbband in Drucker einlegen Farbbandaufwicklung Farbbandaufwicklung Abdeckung Abdeckung für die Farbbandaufwicklung Aussparung am Farbbandaufwickler Farbbandaufwickler... -
Seite 14: Abdeckung Öffnen
Drucker einrichten Öffnen Sie die Abdeckung für die Farbbandaufwicklung. Abdeckung öffnen Setzen Sie den Rollenhalter mit dem leeren Rollenkern in die Farbbandaufwicklung ein. Setzen Sie zunächst die linke Seite des Rollenhalters ein. Vergewissern Sie sich, dass der Zapfen am Rollenhalter in die Aussparung einrastet.Setzen Sie dann die rechte Seite des Rollenhalters ein. Einsetzen Linke Seite Einsetzen... -
Seite 15: Abdeckung Schließen
Drucker einrichten Drehen Sie den Farbbandaufwickler, bis das Farbband straff und faltenfrei ist. Nach hinten drehen Farbbandaufwickler Schließen Sie die Abdeckung über der Farbbandaufwicklung. Wenn die Farbbandabwicklung und die Farbbandaufwicklung richtig eingesetzt sind, ist das Farbband eingelegt. Abdeckung schließen... -
Seite 16: Etikettenrolle Einsetzen 012
Drucker einrichten Etikettenrolle einsetzen Etikettenmaterial in den Drucker einlegen Seitliche Materialführung 2-teilig Halterung Etikettenrolle 2-teilig Etiketten- Etikettenmaterial abwicklung Untere Materialführung 2-teilig Arretiertaste Arretierung zum Entriegeln des Etikettenabwicklers Lösen Sie die Arretierung und ziehen Sie die seitliche Materialführung nach außen, um sie zu öffnen. Zum Öffnen ziehen Seitliche Materialführung 2-teilig... - Seite 17 Drucker einrichten Ziehen Sie das Etikettenmaterial durch die untere Materialführung. Mit Hilfe der unteren Materialführung wird das Etikettenmaterial gerade eingezogen und transportiert. Durch die Materialführung Untere Materialführung 2-teilig Lösen Sie die Arretierung, um den Gehäusedeckel zu schließen. Gehäusedeckel schließen Arretiertaste Arretierung zum Entriegeln der Halterung Drücken Sie die FEED-Taste um zu überprüfen, ob die Etiketten gerade eingezogen werden.
-
Seite 18: Drucker An Den Rechner Anschließen 014
Vergewissern Sie sich, dass der Drucker ausgeschaltet ist. Schließen Sie das Netzkabel an das Netzteil an. Netzkabel Netzteil Stecken Sie den DC-Stecker am Netzteil in den dafür vorgesehenen Anschluss am Drucker und den Netzstecker in die Steckdose. RT860i Barcode-Drucker Netzstecker DC-Stecker Anschluss Wand Netzstecker... - Seite 19 Drucker einrichten Schließen Sie das USB-Kabel bzw. serielle Kabel an den Drucker und den Rechner an. RT860i Barcode-Drucker USB-Port USB-Kabel Stecker Stecker Rechner Steckdose Drücken Sie den Netzschalter. Die LCD-Anzeige leuchtet nun auf. Netzschalter drücken LCD-Anzeige...
-
Seite 20: Wizard-Cd - Standardinstallation 016
Drucker einrichten Wizard-CD – Standardinstallation Legen Sie die Super Wizard-CD in das CD-/DVD-Laufwerk Ihres Rechners ein. Die Installation startet automatisch. Es erscheint zunächst das Begrüßungsfenster.Wählen Sie im Begrüßungsfenster die Option "STANDARD INSTALLATION". Der Assistent fordert Sie auf, die USB- und Netzverbindungen zu überprüfen und den Drucker einzuschalten. Klicken Sie auf "NEXT". - Seite 21 Drucker einrichten Der Druckertreiber und GoLabel werden nun installiert. Während der Installation wird eine Fortschrittsanzeige angezeigt. Klicken Sie auf "NEXT", um fortzufahren. Sie können nun einen Testausdruck erstellen. Klicken Sie dazu auf "Yes". Wenn Sie keinen Testausdruck erstellen möchten, klicken Sie auf "No." Es erscheint der in Schritt 6 abgebildete Dialog. Hinweis Weitere Ressourcen, Werkzeuge und Referenzdokumentation finden Sie bei Bedarf ebenfalls auf der Super Wizard-CD.
- Seite 22 Drucker einrichten Nach Abschluss der Installation können Sie über GoLabel oder den Druckertreiber Etiketten erstellen und drucken.
-
Seite 23: Wizard-Cd - Weitere Optionen 019
Drucker einrichten Wizard-CD – Weitere Optionen Klicken Sie im Begrüßungsfenster auf die Option "OTHER CHOICES" und wählen Sie im folgenden Dialog die Option "PRINTER DRIVERS". Klicken Sie auf "INSTALL SEAGULL SCIENTIFIC WINDOWS DRIVER" und klicken Sie im folgenden Dialog auf "Next". Nehmen Sie die Lizenzvereinbarung an und klicken Sie auf "Next". - Seite 24 Drucker einrichten 4. Der Treiber-Assistent führt Sie durch die Installation. Wählen Sie "Install printer drivers" und klicken Sie auf "Next". Wählen Sie die Verbindungsart "USB" aus. Es werden nun verfügbare Drucker angezeigt (s. Abb. rechts). Wählen Sie Ihr Druckermodell aus und klicken Sie auf "Next". Vergeben Sie einen Druckernamen (oder lassen Sie den Standardnamen unverändert) und klicken Sie auf "Next".
- Seite 25 Drucker einrichten 7. Die Treiberinstallation ist nun abgeschlossen.
-
Seite 26: Druckereinstellungen Und -Bedienung 022
Druckereinstellungen und -bedienung Bedienfeld Bedienfeld Netzschalter FEED-Taste Touchscreen-Anzeige Netzschalter Drücken Sie den Netzschalter, um den Drucker einzuschalten. Es erscheint die Startanzeige. Der Drucker ist betriebsbereit. In der LCD-Anzeige erscheint die Meldung "Bereit". Um den Drucker auszuschalten, halten Sie den Netzschalter 3 Sekunden lang gedrückt. FEED-Taste Durch Drücken der FEED-Taste wird das Druckmedium so lange vorgeschoben, bis Sie die Taste wieder loslassen. -
Seite 27: Lcd-Anzeige - Einführung 023
Wenn der Drucker betriebsbereit ist, erscheint in der LCD-Anzeige die Meldung "Bereit". Berühren Sie den Touchscreen, um in der Startanzeige und den Einstellungen-Seiten zu navigieren. Tippen Sie dabei mit dem Finger auf den Touchscreen, um Bildschirmelemente wie beispielsweise Einstellungen-Symbole auszuwählen. RT860i V2.004 Breite Test Main Wizard... - Seite 28 Druckereinstellungen und -bedienung In der Startanzeige stehen im betriebsbereiten Modus drei Funktionen zur Verfügung. Über jede der Funktionen können Sie verschiedene Einstellungen vornehmen. Main RT860i V2.004 Tippen Sie auf " Main "-- Printer Codepage Settings Language Breite um die Optionen für die Grundeinstellungen anzuzeigen.
- Seite 29 Druckereinstellungen und -bedienung Main Printer Settings Um die Einstellungen zu Darkness speichern, tippen Sie auf Printer Speed Codepage Settings Language Um ohne Speichern Sensor Auto Select zu den Grundeinstellungen Select Label Printer Devices zurückzukehren, Settings Control Media Continuous Type tippen Sie auf Recall Label Entsperren...
- Seite 30 Wenn Sie über die USB-Schnittstelle eine Tastatur an den Drucker anschließen, erscheint in der LCD-Anzeige des Druckers die Meldung "Enter Standalone". Drücken Sie die Taste "Y" auf der Tastatur. Die Seite "Tastaturmodus" öffnet sich und Sie können den Drucker nun über die Tastatur bedienen. Keyboard Mode RT860i V2.004 Recall Country Codepage...
- Seite 31 Etiketten angezeigt. 0° 0° FORM NAME LABEL-1 Mit diesem Pfeil wählen Sie ein Etikett weiter RT860i LABEL-2 oben in der Liste. FW:V2.004 Mit diesem Pfeil wählen Sie ein Etikett weiter unten in der Liste. Tippen Sie auf "Preview Label", um die Label Druckvorschau anzuzeigen.
-
Seite 32: Lcd-Anzeige - Funktion 028
Druckereinstellungen und -bedienung LCD-Anzeige – Funktion Hauptseite Main Printer Codepage Settings Language Label Printer Devices Settings Control Recall Label Einstellungsoptionen für den Drucker, z. B. Druckgeschwindigkeit, Helligkeit. Bietet außerdem einen Druck-Assistenten, der Sie beim Druckvorgang unterstützt. Zehn Anzeigesprachen für die Druckereinstellungen. Enthält die Zeichensatztabellen für verschiedene Sprachen. - Seite 33 Druckereinstellungen und -bedienung Seite "Device" Main Device Device Printer Option Smart Buzzer Codepage Settings Language Setting Backfeed Label Printer Serial Port Devices Settings Control Setting Setting Setting ® Clock WiFi Bluetooth Recall Setting Label Setting Setting Signalton ein- und ausschalten. Einstellungsoptionen für Zubehör, z.
- Seite 34 Druckereinstellungen und -bedienung Übersicht über die Einstellungsoptionen Helligkeit 0-19 Geschwindigkeit Automatisch Sensor Durchlichtsensor Reflexsensor Etiketten mit Abstand Etiketten mit Markierung Druckmedium Endlosetiketten Thermodirektdruck Druckmodus Thermotransferdruck Druckereinstellungen Abrissposition 0-40 Immer Etikettenanfang Druckmechanismus geöffnet Auto EZPL Druckersprache GEPL GZPL English Deutsch Français Español Italiano 簡體中文...
- Seite 35 Druckereinstellungen und -bedienung Signalton keins Schneidevorrichtung Zubehör Etikettenspender Etikettierer Wiedereinzug 4800 9600 19200 Baudrate 38400 57600 Serielle 115200 keine Schnittstelle Parität ungerade gerade Datenbits Stoppbits Geräte DHCP Aus/An IP-Adresse 0.0.0.0 LAN-Einstellungen Subnetzmaske 255.255.255.0 Gateway 192.168.0.254 Kennwort Aus / An Anzeigeeinstellungen Korrektur Jahr Monat...
- Seite 36 Breite Test Main Wizard Bei Auftreten eines Fehlers erscheint die LCD-Fehleranzeige mit der Art des Fehlers. Folgen Sie den Hinweisen zur Fehlerbehebung in der Anzeige oder wenden Sie sich an Ihren GoDEX Händler. RT860i V2.004 Warnsymbol Fehlersymbol Etikettenmaterial prüfen Fehlerbeschreibung RT860i V2.004...
-
Seite 37: Etiketten Kalibrieren Und Testausdruck 033
LED-Lampe beginnt rot zu blinken. Der Drucker misst nun das Etikettenmaterial ein und speichert die Etikettenlänge. Nach Einmessen des Etikettenmaterials druckt der Drucker als Test ein Etikett. Der Testausdruck enthält die hier aufgelisteten Informationen: RT860i VX.XXX Modell & Version USB S/N:12345678 USB ID... - Seite 38 Druckereinstellungen und -bedienung Autokalibrierungstaste Diese Taste zur Etikettenkalibrierung verwenden Sie bei Auftreten eines Materialfehlers ("Media Error"). Ein solcher Fehler kann beim ersten Einschalten des Druckers auftreten, oder nach dem Wechsel zu einem anderen Etikettentyp, z. B. von Etiketten mit Abstand zu Endlosetiketten oder Etiketten mit schwarzer Markierung. Autokalibrierungstaste Drücken und ca.
-
Seite 39: Fehlermeldungen 035
Sie in der nachstehenden Tabelle. Bedienfeld Netzschalter FEED-Taste Touchscreen-Anzeige Bedienfeld Status Fehlerart Signalton Beschreibung Lösung Der Druck- Öffnen Sie den RT860i V2.004 mechanismus Druckmechanis- Druck- 2 x 4 mechanismus ist nicht richtig mus und schließen Signaltöne geöffnet geschlossen. Sie ihn erneut. Door Open Only Sobald der Druckkopf abgekühlt ist, wechselt... - Seite 40 Etikettensensor richtig positioniert ist. Erkennt der Papier wird nicht Sensor das Papier erkannt. trotzdem nicht, führen Sie erneut die automatische Etikettenerkennung aus. RT860i V2.004 Legen Sie eine neue Kein Papier vorhanden. Etikettenrolle ein. Check Media 2 x 2 Materialfehler Signaltöne Mögliche Ursachen: Das...
-
Seite 41: Usb-Host 037
USB-Scanner: Schließen Sie einen Scanner an, um den Drucker im Tastaturmodus zu verwenden. Nutzung als erweiterter Speicher USB-Massenspeicher unterstützen das Hot Plugging. Wenn Sie einen USB-Massenspeicher an einen GoDEX Drucker anschließen, erzeugt der Drucker den Ordner "\LABELDIR" und wechselt automatisch vom Flash-Speicher zum erweiterten Speicher. - Seite 42 Druckereinstellungen und -bedienung USB-Tastatur Wenn Sie über die USB-Schnittstelle eine Tastatur an den Drucker anschließen, erscheint in der LCD- Anzeige des Druckers die Meldung "Enter Standalone". Drücken Sie die Taste "Y" auf der Tastatur, um in den Tastaturmodus zu wechseln. Im Tastaturmodus können Sie auf Etikettenvorlagen zugreifen, Etiketten bearbeiten oder folgende Einstellungen konfigurieren: Ländercode, Codepage, Datum/Uhrzeit, und Datenbankeinstellungen.
-
Seite 43: Netsetting Für Ethernet 039
NetSetting für Ethernet NetSetting installieren Die Software NetSetting dient zum Verwalten der Netzwerkkonfiguration bei Druckerverbindungen über den Ethernet- Port. Sie ist auf der Produkt-CD vorhanden, kann aber auch von der offiziellen Website heruntergeladen werden. Gehen Sie wie folgt vor, um NetSetting zu installieren: Legen Sie die Produkt-CD in das CD-/DVD-Laufwerk Ihres Rechners ein und klicken Sie auf die Schaltfläche "OTHER CHOICES". - Seite 44 NetSetting für Ethernet Nach Abschluss der Installation erscheint das Programmsymbol für NetSetting auf dem Desktop (s. Abb. rechts). NetSetting...
-
Seite 45: Netsetting Benutzeroberfläche 041
Mit einem Doppelklick auf das Symbol für NetSetting starten Sie das Programm. Die Startseite öffnet sich (s. Abb. links). Klicken Sie auf das Lupen-Symbol, um alle GoDEX Drucker in Ihrer Netzwerkumgebung zu finden, die über den Ethernet-Port angeschlossen sind (s. Abb. rechts). - Seite 46 NetSetting für Ethernet IP Setting Auf der Registerkarte "IP Setting" können Sie Druckernamen, Port, Gateway und das Kennwort für die Konfiguration des Druckers eingeben. Sie können auch eine dynamische oder feste IP-Adresse für den Drucker vergeben (DHCP bzw. Static IP). Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Refresh ", um die zuletzt geänderten Einstellungen wiederherzustellen.
- Seite 47 NetSetting für Ethernet Alert Path Setting Bei Auftreten eines Druckerfehlers sendet NetSetting eine entsprechende Warnmeldung an die angegebene E-Mail- Adresse. Solche Warnmeldungen werden per SMTP (Simple Mail Transfer Protocol) oder SNMP (Simple Network Management Protocol) gesendet. Auf der Registerkarte "Alert Path Setting" können Sie die SMTP- und SNMP- Einstellungen konfigurieren und bearbeiten.
- Seite 48 NetSetting für Ethernet Alert Message Setting Auf dieser Registerkarte können Sie bestimmen, bei welchen Fehlern der Benutzer eine Benachrichtigung per E- Mail erhalten soll. Außerdem können Sie entscheiden, ob die Benachrichtigungen per SMTP und/oder SNMP versendet werden sollen. Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Refresh", um die zuletzt geänderten Einstellungen wiederherzustellen.
- Seite 49 NetSetting für Ethernet Printer Configuration Auf dieser Registerkarte können Sie die Einstellungen des angeschlossenen Druckers konfigurieren und bearbeiten. Fast alle wichtigen Einstellungen für die Bedienung des Druckers lassen sich hier konfigurieren. Klicken Sie auf "Set", um die Einstellungen zu übernehmen oder auf "Refresh", um die zuletzt geänderten Einstellungen wiederherzustellen.
- Seite 50 NetSetting für Ethernet User Command Die Registerkarte “User Command” dient als Kommunikationsschnittstelle, über die Befehle an den Drucker gesendet werden können. Geben Sie Druckerbefehle in das Feld "Input Command" ein und klicken Sie auf die Schaltfläche "Send Command", um die Befehle an den Drucker zu senden. . Mit der Schaltfläche "Send Command"...
- Seite 51 NetSetting für Ethernet Firmware Download Auf der Registerkarte "Firmware Download" wird die Firmware-Version angezeigt, die der Drucker aktuell verwendet. Um die Firmware zu aktualisieren, geben Sie den Speicherort für die aktuelle Firmware-Datei an und klicken dann auf die Schaltfläche "Start Download Firmware". Die Firmware kann so aus der Ferne aktualisiert werden.
-
Seite 52: Zubehör 048
Zubehör Vorbereitung Führen Sie vor dem Einbau von Zubehör folgende Schritte aus: Schalten Sie den Drucker aus. Vor dem Einbau von Zubehör muss der Drucker ausgeschaltet sein. Öffnen Sie den Gehäusedeckel und den Druckmechanismus. Schieben Sie dazu beidseitig die Arretiertasten nach vorne und heben Sie den Deckel an. Weitere Informationen über das Öffnen des Druckers finden Sie in Kapitel 2.1. - Seite 53 Zubehör Nehmen Sie die Druckwalze heraus. Schieben Sie die Arretierclips an beiden Seiten der Druckwalze nach oben, um die Arretierung zu lösen, und heben Sie die Druckwalze an. Arretierung lösen Clip Druckwalze Druckwalze anheben Legen Sie das Farbband ein. Weitere Informationen über das Einlegen des Farbbandes finden Sie in Kapitel 2.2. Setzen Sie die Etikettenrolle ein.
-
Seite 54: Etikettenspender Installieren 050
Zubehör Etikettenspender installieren Geräteübersicht Etikettenspender Papiersensor Papiertransportwalze Verbindungskabel für den Etikettenspender Frontblende Vorbereitung Lesen Sie in Kapitel 5.1 Vorbereitung, welche Schritte vor Installation des Etikettenspenders auszuführen sind. Etikettenspender installieren Führen Sie das Verbindungskabel durch die dafür vorgesehene Öffnung in den Drucker ein. Öffnung Hinweis ****... -
Seite 55: Frontblende Abnehmen
Zubehör Positionieren Sie den Etikettenspender so, dass die Schraublöcher links und rechts an den vorgesehenen Löchern am Drucker ausgerichtet sind und schrauben Sie ihn fest. (Schraublöcher unten an der Vorderseite des Barcode-Druckers) Frontblende abnehmen Festschrauben Setzen Sie die Druckwalze wieder in den Drucker ein und arretieren Sie sie mit den Clips. Schraubloch Clip einrasten Clip... -
Seite 56: Abdeckung Öffnen
Zubehör Öffnen Sie die Abdeckung auf der Unterseite des Druckers. Abdeckung für die Zubehöranschlüsse Abdeckung öffnen Stecken Sie das Verbindungskabel für den Etikettenspender in den dafür am Drucker vorgesehenen Anschluss. Verbinden Anschluss Stecker am Verbindungskabel Schließen Sie die Abdeckung über den Zubehöranschlüssen. Abdeckung für die Zubehöranschlüsse Abdeckung schließen Hinweis... - Seite 57 Zubehör Etikettenspender mit Etikettenrolle einsetzen Ziehen Sie das erste Etikett von der Etikettenrolle ab. Etikettenrolle Trägermaterial Etikett abziehen Erstes Etikett Führen Sie das Etikettenmaterial durch die Materialführung. Führen Sie das Trägermaterial über die Druckwalze und die Abrisskante des Etikettenspenders. Durch die Materialführung Über Druckwalze und Abrisskante Abrisskante...
- Seite 58 Zubehör Führen Sie das Etikettenmaterial wie hier abgebildet durch das Gerät. Etikett Trägermaterial Walze Etikettenmaterial Papiertransportwalze Schließen Sie den Etikettenspender und den Gehäusedeckel. Die Installation ist jetzt abgeschlossen. Schließen...
- Seite 59 Zubehör Drücken Sie die FEED-Taste, um ein Etikett vorzuschieben.Das Etikett wird im Etikettenspender vom Trägermaterial abgelöst. FEED-Taste drücken Etikett Trägermaterial Hinweis **** Der Etikettenspender ist mit einem Papiersensor ausgestattet. Wenn dieser durch ein Etikett verdeckt ist, wird der Druckvorgang unterbrochen. Entfernen Sie das letzte bedruckte Etikett. Der Drucker druckt dann das nächste Etikett. Papiersensor...
-
Seite 60: Schneidevorrichtung Installieren 056
Zubehör Schneidevorrichtung installieren Geräteübersicht Schneidevorrichtung Verbindungskabel für die Schneidevorrichtung Ausgabeöffnung Blende Vorbereitung Lesen Sie in Kapitel 5.1 Vorbereitung, welche Schritte vor Installation der Schneidevorrichtung auszuführen sind. Schneidevorrichtung installieren Führen Sie das Verbindungskabel durch die dafür vorgesehene Öffnung in den Drucker ein. Öffnung Hinweis ****Schalten Sie den Drucker aus, bevor Sie die Schneidevorrichtung installieren. - Seite 61 Zubehör Positionieren Sie die Schneidevorrichtung so, dass die Schraublöcher links und rechts an den vorgesehenen Löchern am Drucker ausgerichtet sind und schrauben Sie sie fest. Festschrauben Setzen Sie die Druckwalze wieder in den Drucker ein und arretieren Sie sie Schraubloch mit den Clips.
- Seite 62 Zubehör Öffnen Sie die Abdeckung auf der Unterseite des Druckers. Abdeckung für die Zubehöranschlüsse Abdeckung öffnen Stecken Sie das Verbindungskabel für die Schneidevorrichtung in den dafür am Drucker vorgesehenen Anschluss. Verbinden Anschluss Stecker am Verbindungskabel Schließen Sie die Abdeckung über den Zubehöranschlüssen. Abdeckung für die Zubehöranschlüsse Abdeckung schließen Hinweis...
- Seite 63 Zubehör Etikettenrolle in den Drucker einsetzen Führen Sie das Etikettenmaterial durch die Materialführung und die Schneidevorrichtung. Durch die Materialführung Durch die Schneidevorrichtung Schließen Sie den Gehäusedeckel und den Druckmechanismus. Drücken Sie abschließend die FEED-Taste, um die Etikettenposition einzustellen. Gehäusedeckel schließen Schieben FEED-Taste drücken Arretiertaste...
-
Seite 64: Wartung Und Anpassung 060
Wartung und Anpassung Druckkopfreinigung Ein verschmutzter Druckkopf oder Verunreinigungen des Farbbandes können die Druckqualität beeinträchtigen. In diesem Fall werden Teile des Etiketts nicht vollständig bedruckt. Halten Sie daher den Gehäusedeckel des Druckers möglichst geschlossen. Schützen Sie außerdem Papier oder Etiketten vor Staub und Verunreinigungen, damit die Druckqualität nicht beeinträchtigt wird und der Druckkopf vor Verschleiß... -
Seite 65: Fehlerbehebung 061
Der Etikettenspender funktioniert nicht Überprüfen Sie, ob die Papierführung richtig funktioniert. ♦ normal. Überprüfen Sie den Etikettenspender auf Staub. ♦ Überprüfen Sie, ob das Etikettenmaterial richtig eingelegt wurde. ♦ Hinweis ****Bitte wenden Sie sich an Ihren GoDEX Händler, wenn das Problem weiterhin besteht. -
Seite 66: Anhang
Technische Änderungen und Irrtümer vorbehalten. Alle Marken– und Produktnamen sind eingetragene Warenzeichen der jeweiligen Hersteller. Die Einhaltung der Druckerspezifikationen bei kleinen Etiketten ist abhängig von Variablen wie Etikettentyp, Etikettendicke, Abstand der Etiketten sowie Aufbau des Etikettenträgers. Gerne prüft GoDEX die Laufeigenschaften abweichender Media. Anhang... - Seite 67 RT860i BENUTZERHANDBUCH Anhang Schnittstellen – Technische Daten Steckerbelegung Netzanschluss Seriell Ethernet Parallel 5 4 3 2 1 9 8 7 6 • USB Steckertyp : Typ B Pin Nr. • Seriell Standardeinstellungen: Baudrate 9600, keine Parität, 8 Datenbits,1 Stoppbit, XON/XOFF-Protokoll und RTS/CTS RS232-Gehäuse (9-polig auf 9-polig)
-
Seite 68: Arbeiten Mit Dateien Vom Usb-Massenspeicher
RT860i BENUTZERHANDBUCH Anhang Arbeiten mit Dateien vom USB-Massenspeicher Mit Dateien arbeiten Sie können Dateien von einem USB-Massenspeicher zum internen Flash-Speicher des Druckers und umgekehrt kopieren bzw. verschieben. Verwenden Sie dazu die Befehle "~MCPY" bzw. "MMOV" in der auf Ihrem Rechner installierten Software GoLabel, entweder über eine USB- oder eine Ethernet-Verbindung.
