ECL Comfort 210 / 296 / 310, Applikation A247 / A347

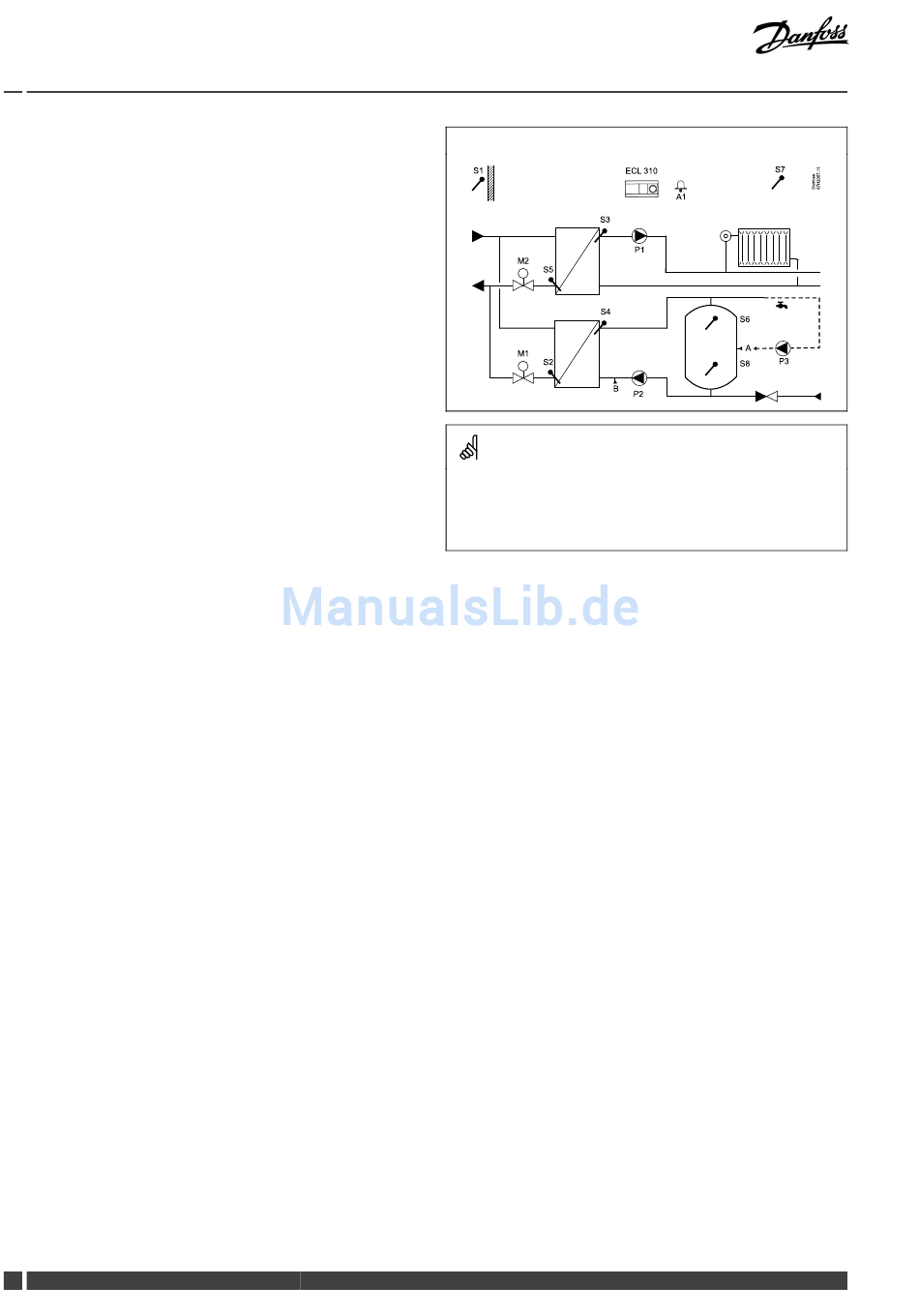

Typische A347.1-Applikation, Beispiel a:
S 1
M2
S 5
M1
S 2
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Elektronischer Regler ECL Comfort 310
S1 Außentemperaturfühler
S2 TWW-Rücklauftemperaturfühler, Kreis 2
S3 Vorlauftemperaturfühler, Kreis 1
S4
TWW-Vorlauftemperaturfühler, Kreis 2
S5
Rücklauftemperaturfühler, Kreis 1
S6
Oberer TWW-Speichertemperaturfühler
S7 Raumtemperaturfühler, Kreis 1
S8 Unterer TWW-Speichertemperaturfühler
S10 Externe Spannung (0–10 V) zum externen Einstellen
der gewünschten Vorlauftemperatur, Kreis 1
P1 Umwälzpumpe, Heizung, Kreis 1
P2 TWW-Speicherladepumpe, Kreis 2
P3 Zirkulationspumpe, TWW, Kreis 2
M1
Motorregelventil (3-Punkt-Regelung), Kreis 2
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
M2 Motorregelventil (3-Punkt-Regelung), Kreis 1
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
A1
Alarm
A/B
Interne/externe Anschlüsse für die TWW-Zirkulation
VI.LG.S4.03
ECL 310
A1
S 3
P 1
S 4
A
B
P 2
