Betriebsanleitung
A247, allgemein
Bis zu zwei Fernbedienungseinheiten, ECA 30/31, können zur
Fernsteuerung des ECL-Reglers an einen ECL-Regler angeschlossen
werden.
Für die Heiz- und TWW-Kreise gibt es Urlaubspläne. Zudem
existiert für den gesamten Regler ein Urlaubsplan.
Das Einschalten der Umwälzpumpen und Aktivieren der
Motorregelventile in Perioden ohne Wärmebedarf ist möglich.
Zusätzliche Regler ECL Comfort können über den ECL-485-Bus
angeschlossen werden, um die gemeinsamen Signale
Außentemperatur, Zeit und Datum zu nutzen. Die ECL-Regler im
ECL-485-Bussystem können als Führungsregler und Folgegeräte
eingesetzt werden.
Ein freier Eingang kann mithilfe eines Übersteuerungsschalters
verwendet werden, um ein Wochenprogramm zur Betriebsart
Komfort, Sparen, Frostschutz oder Konstante Temperatur zu
ändern.
Die ModBus-Kommunikation mit einem SCADA-System kann
eingerichtet werden.
Darüber hinaus lassen sich die M-Bus-Daten (ECL Comfort 310) per
ModBus-Kommunikation weiter übertragen.
Alarm
A247.1:
Alarm A1 (= Relais 4) kann aktiviert werden, wenn:
• die aktuelle Vorlauftemperatur nicht der gewünschten
Vorlauftemperatur entspricht
• an einem Temperaturfühler oder an seinem Anschluss die
Verbindung unterbrochen wird oder ein Kurzschluss auftritt.
(Siehe: Allgemeine Reglereinstellungen > System > Übersicht
Eingänge)
A347.1, A347.2, A347.3:
Alarm A1 (= Relais 6) kann aktiviert werden, wenn:
• die aktuelle Vorlauftemperatur nicht der gewünschten
Vorlauftemperatur entspricht
• an einem Temperaturfühler oder an seinem Anschluss die
Verbindung unterbrochen wird oder ein Kurzschluss auftritt.
(Siehe: Allgemeine Reglereinstellungen > System > Übersicht
Eingänge)
Wenn der A247 hochgeladen wurde, startet der Regler ECL Comfort
im Handbetrieb. Dadurch können die geregelten Bauteile auf eine
ordnungsgemäße Funktion geprüft werden.
Konfiguration der Eingänge
Eingänge (S7 und höher), die nicht für die Applikation belegt sind,
können als Pt1000-, 0-bis-10-V-, Frequenz- (Impulszähler) oder
digitale Eingänge konfiguriert werden. Dadurch ist es möglich,
über den ModBus oder das ECL Portal zusätzliche Signale wie
Temperaturen, Drücke und EIN/AUS-Bedingungen zu überwachen.
Die Konfiguration erfolgt mithilfe des ECL Tools (kostenlose
Software zum Herunterladen) oder direkt in einem entsprechenden
Menü im ECL Portal oder über den ModBus-Anschluss
(BMS/SCADA).
10 DEN-SMT/DK
ECL Comfort 210 / 296 / 310, Applikation A247 / A347

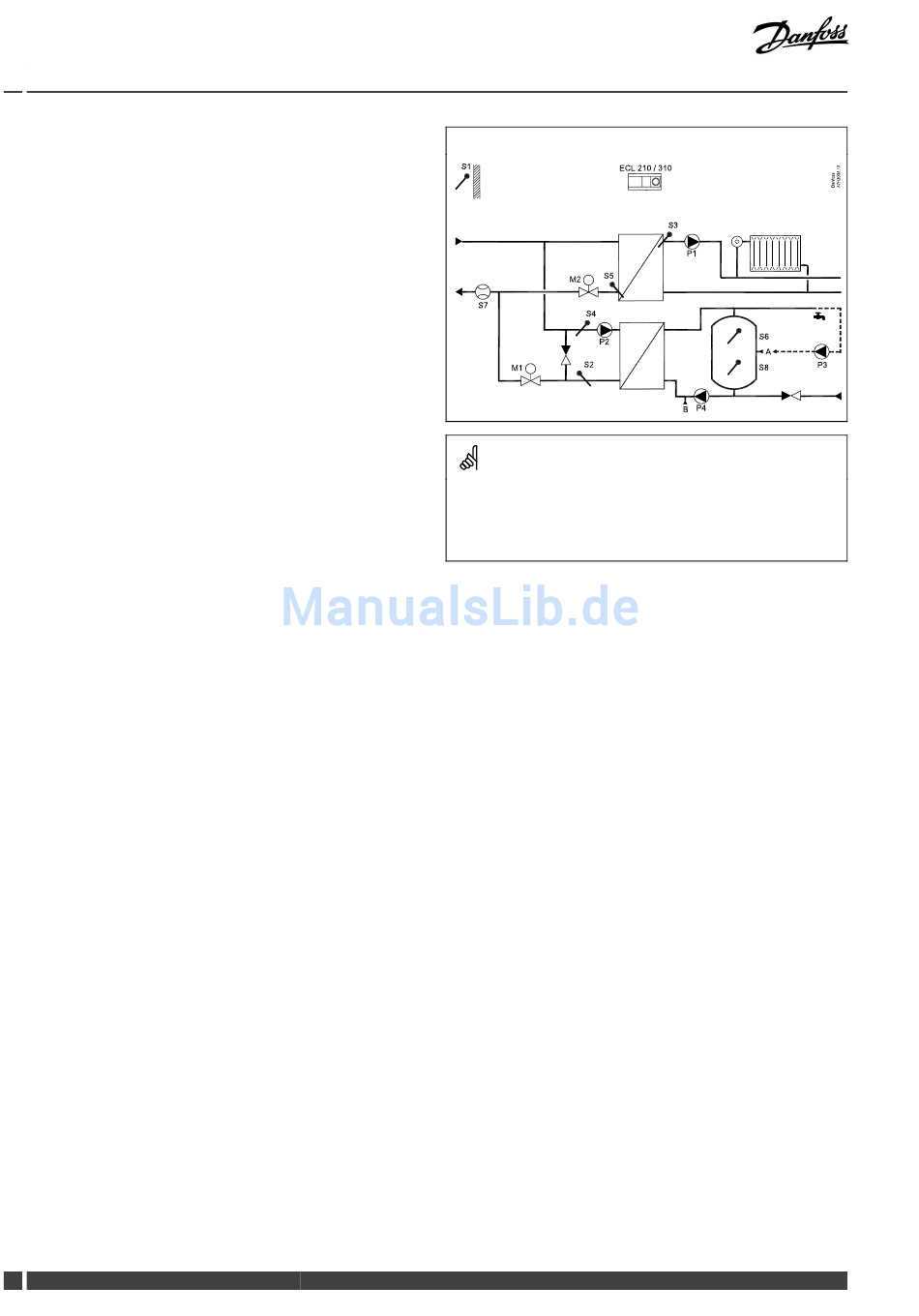

Typische A247.2-Applikation, Beispiel a:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 210/310 Elektronischer Regler ECL Comfort 210 oder 310
S1 Außentemperaturfühler
S2 TWW-Rücklauftemperaturfühler, Kreis 2
S3
Vorlauftemperaturfühler, Kreis 1
S4
TWW-Vorlauftemperaturfühler, Kreis 2
S5
Rücklauftemperaturfühler, Kreis 1
S6 Oberer TWW-Speichertemperaturfühler
S7 Durchfluss-/Wärmemengenzähler (Impulssignal)
S8 Unterer TWW-Speichertemperaturfühler
P1
Umwälzpumpe, Heizung, Kreis 1
P2 TWW-Heizungspumpe, Kreis 2
P3 Umwälzpumpe, TWW, Kreis 2
P4 TWW-Ladepumpe, Kreis 2
M1 Motorregelventil (3-Punkt-Regelung), Kreis 2
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
M2
Motorregelventil (3-Punkt-Regelung), Kreis 1
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
A/B Interne/externe Anschlüsse für die
TWW-Zirkulation
VI.LG.S4.03
