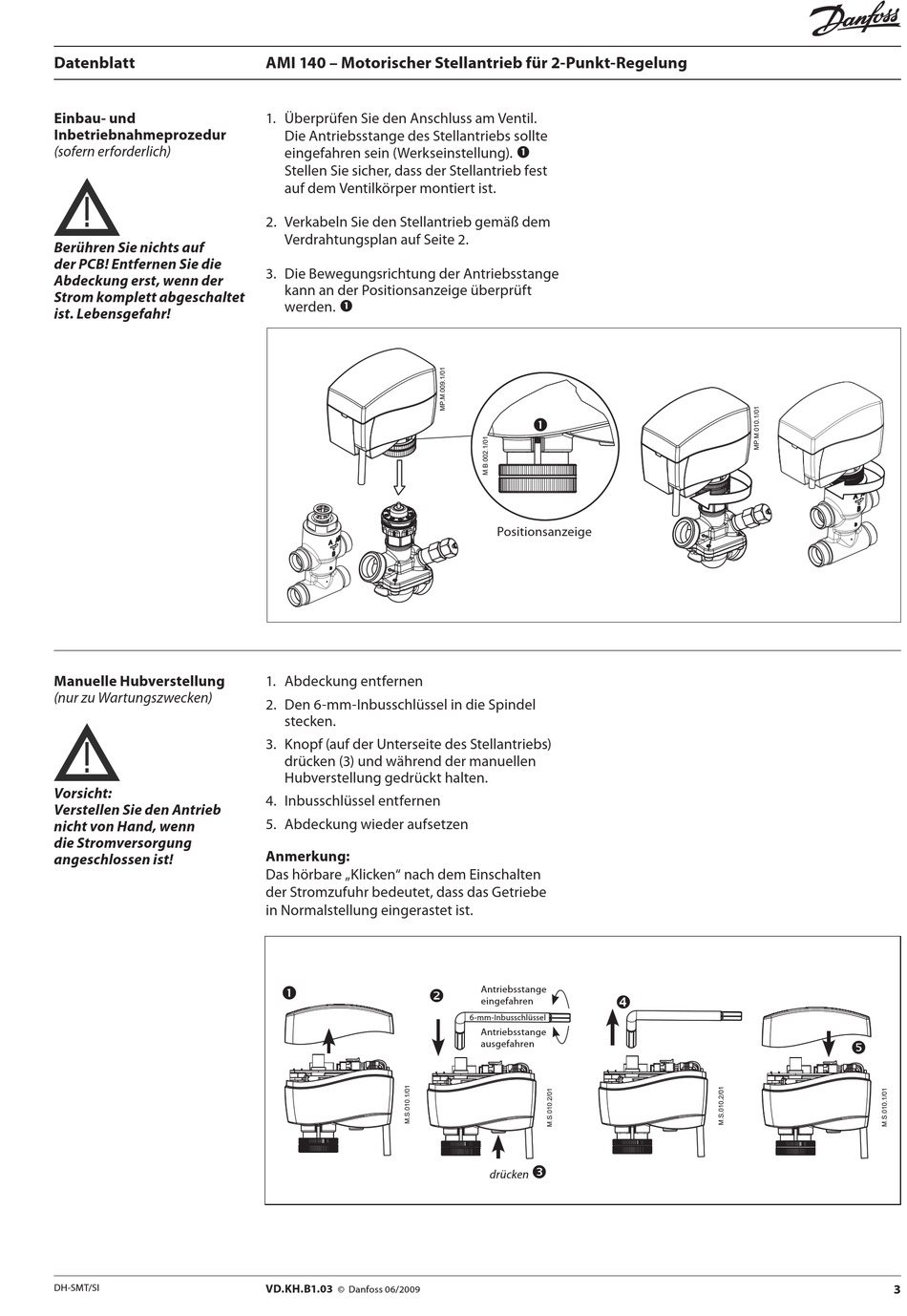

Danfoss AMI 140 Datenblatt Seite 3

Datenblatt
Einbau- und
Inbetriebnahmeprozedur
(sofern erforderlich)
Berühren Sie nichts auf
der PCB! Entfernen Sie die
Abdeckung erst, wenn der
Strom komplett abgeschaltet
ist. Lebensgefahr!
Manuelle Hubverstellung
(nur zu Wartungszwecken)
Vorsicht:
Verstellen Sie den Antrieb
nicht von Hand, wenn
die Stromversorgung
angeschlossen ist!
DH-SMT/SI
AMI 140 – Motorischer Stellantrieb für 2-Punkt-Regelung
1. Überprüfen Sie den Anschluss am Ventil.
Die Antriebsstange des Stellantriebs sollte
eingefahren sein (Werkseinstellung).
Stellen Sie sicher, dass der Stellantrieb fest
auf dem Ventilkörper montiert ist.
2. Verkabeln Sie den Stellantrieb gemäß dem
Verdrahtungsplan auf Seite 2.
3. Die Bewegungsrichtung der Antriebsstange
kann an der Positionsanzeige überprüft

werden.
1. Abdeckung entfernen
2. Den 6-mm-Inbusschlüssel in die Spindel
stecken.
3. Knopf (auf der Unterseite des Stellantriebs)
drücken (3) und während der manuellen
Hubverstellung gedrückt halten.
4. Inbusschlüssel entfernen
5. Abdeckung wieder aufsetzen
Anmerkung:
Das hörbare „Klicken" nach dem Einschalten
der Stromzufuhr bedeutet, dass das Getriebe
in Normalstellung eingerastet ist.


VD.KH.B1.03
© Danfoss 06/2009


Positionsanzeige
Antriebsstange

eingefahren
6-mm-Inbusschlüssel
Antriebsstange
ausgefahren

drücken

3
