C.2. - Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschal-
ten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung
Gefahr
der geltenden Vorschriften durchgeführt werden.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt
von netzspannungsführenden Leitungen zu verlegen.
Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende
Achtung
Leitungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige Trennvorrich-
tung z.B. Heizungsnotschalter vorzusehen.
Achtung
Die am Gerät anzuschliessenden Leitungen dürfen maximal 55mm abgemantelt
werden und der Kabelmantel soll genau bis hinter die Zugentlastung ins Gehäuse
reichen.
Achtung
Das Relais R1 ist nur für Standardpumpen (20-120VA) geeignet, welche dann
über den Regler drehzahlgeregelt werden. Aufgrund der internen Beschaltung des
Reglers fl ießen auch im Ruhezustand über Relais R1 Restströme. Somit können
Achtung
an diesem Ausgang keinesfalls Ventile, Schütze oder sonstige Verbraucher mit
geringer Leistungsaufnahme betrieben werden.

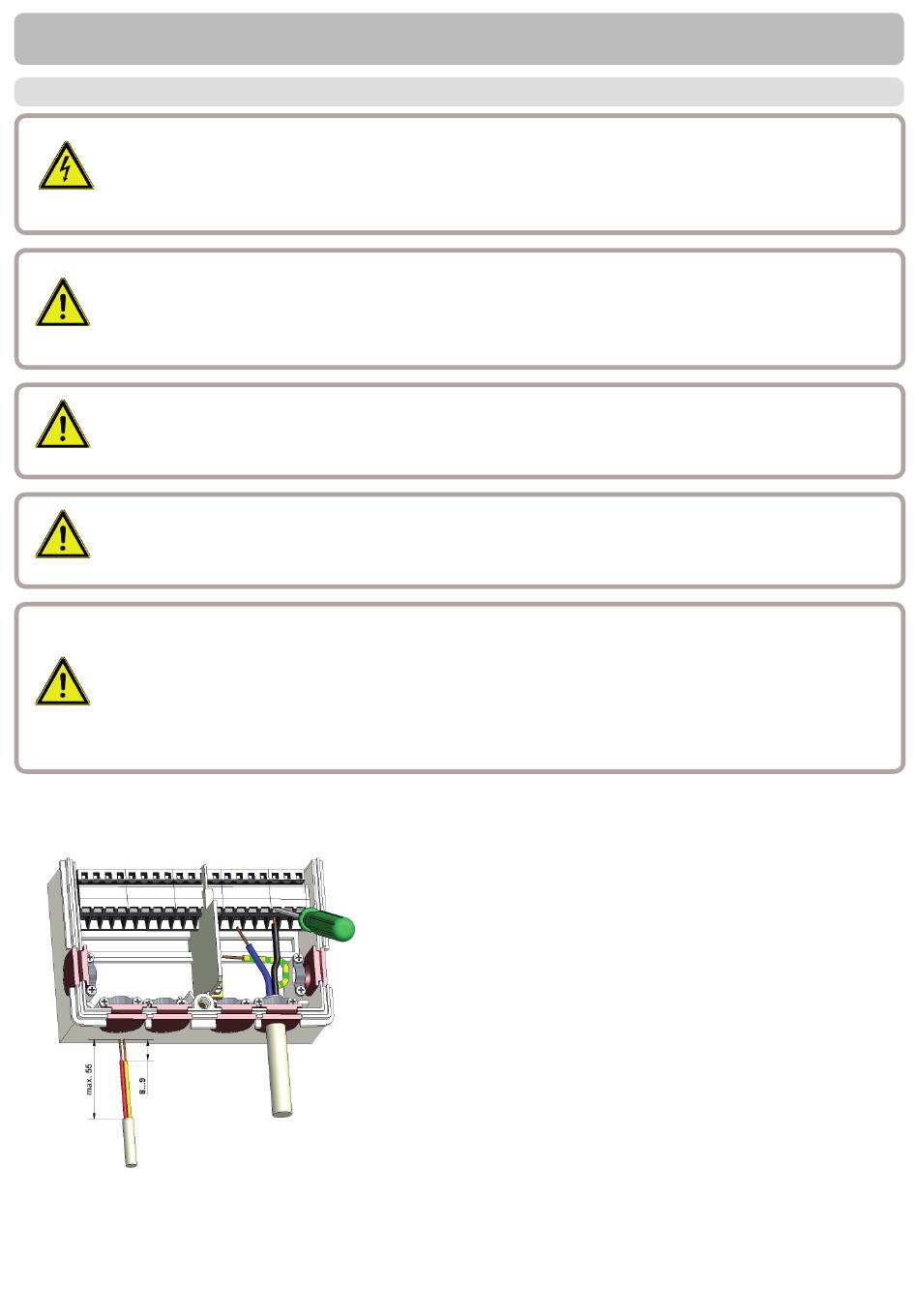

Abb.C.2.1
Installation
1. Benötigtes Programm/Hydraulik auswählen (Abb.
C.2.2 - C.2.3)
2.Reglergehäuse öffnen (siehe C.1)
3.Leitungen max. 55mm abmanteln, einführen, die
Zugentlastungen montieren, Aderenden 8-9mm
abisolieren. (Abb.C.2.1)
4. Klemmen mit einem passenden Schraubendreher
öffnen (Abb.C.2.1)und Elektroanschluss am Regler
vornehmen (Seite 10-17)
5. Gehäuseoberteil wieder einhängen und mit der
Schraube verschließen.
6. Netzspannung einschalten und Regler in Betrieb
nehmen
9
